SICK 3D相機（3D線激光輪廓傳感器）

SICK 3d相機（線激光輪廓傳感器）

德國Sick 公司是光電傳感器的生產商悔政。來自Sick 公司的3D 相機(線激光輪廓傳感器)不僅具有無可匹敵的3D 測量速度，而且具有靈活的多重掃描功能谋国，能夠生成高質量圖像數據槽地，適用于各種的惡劣工業環境。Sick 3D 相機可同時為客戶提供3D 形狀、對比度捌蚊、顏色集畅、光澤度和表面缺陷、凹凸缺陷檢測挺智、段差檢測、平整度檢測,高度差檢測等至關重要的物體信息溺拱，是適用于高要求應用的可靠方案逃贝。

RulerX 系列相機集高性能3D 相機、高精度藍色激光和鏡頭于一體迫摔，IP65 等級堅固外殼設計，體積小巧泥从，安裝簡單。該產品已完成出廠標定躯嫉，微米級別的測量精度纱烘，深受廣大機器視覺用戶喜愛。

憑借高測量精度和前所未有的測量速度祈餐，RulerX 系列相機廣泛應用于新能源擂啥、3C 電子、軌道交通行業帆阳，是工業圖像處理領域系統集成商的重要選擇。

產品特點：

采用ROCC 技術的Sick cmos 傳感器確保卓越的3D 性能

全幅模式下掃描頻率高達7KHz; ROI 模式下掃描頻率高達46KHz

符合GigE Vision 和GenlCam 標準

模塊化工業設計蜒谤，IP65

3D山宾、反射和散射光測量基于一臺設備中

客戶獲益：

出廠已校準，縮短集成時間

通過ROCC 技術(快速片上計算)確保出色的3D 性能

可以輕松完成復雜的檢查和測量任務

可提供出色的圖像預處理和可靠的高精度微米級測量結果

典型應用：

食品分配

隨機揀選容器

道路和鐵軌檢測

鋸木廠木材分類

總體積測量

SICK 3D線激光輪廓傳感器 技術參數：

Ranger 系列相機測量速度快，配置靈活阶祭，是廣受認可的三維視覺系統部件绷杜。該產品適用于測量物體高度濒募、形狀和體積-高度差檢測鞭盟，檢測物體外觀缺陷，提供質量分級時所需的所有數據萨咳。Ranger 系列相機采用激光三角測量法和外部激光光源懊缺，每秒可掃描35000 個輪廓，快速生成大量3D 數據鹃两。通過選用不同的鏡頭和激光的幾何結構遗座，客戶可自主配置視場尺寸和高分辨率。Ranger 系列相機能不受物體對比度或顏色的影響俊扳，提取實際的物體3D 模型途蒋。該3D 模型可用于測量高度和體積馋记，以定位模型缺陷并根據大小進行質量分級和分類号坡。此外，Ranger 采用多重掃描技術梯醒，可同時測量三維形狀宽堆、顏色茸习、灰度畜隶、激光散射等多個物體特征，因此客戶只需一臺Ranger 相機就能測量所有信息号胚，實現了安全的決策和低成本的解決方案籽慢。

產品特點：

采用ROCC 技術的Sick CMOS 傳感器確保卓越的3D 性能

高速三維測量，測量結果和速度無可匹敵箱亿，處理速度高達154 億像素/秒

全幅模式下掃描頻率高達7KHz; ROI 模式下掃描頻率高達46KHz

采用多重掃描技術，可同時測量三維形狀弃秆、灰度届惋、顏色和散射

三維圖像模式下的分辨率可達 1,536 像素，灰度圖和彩色圖像模式下的 分辨可達3,072 像素

符合GigE Vision 和GenlCam 標準

可靈活配置工作距離和視場

配備千兆以太網接口和CameraLink 接口

客戶獲益：

測量速度快驾茴，分辨率高盼樟，可幫助您提高生產量，確保產品質量

可獲得精確的三維尺寸和位置測量結果锈至，不受物體高度和顏色的影響

視場范圍結合機器內部的 3D 校準理念晨缴，具有高靈活性，輸出毫米單位的尺寸結果

采用獨特多重掃描技術峡捡，只需一臺相機即可完成任務击碗，可減少集成们拙、維護和配件成本稍途，提高成本效益高光敏性允許3D 檢查，無需更高的激光功率

借助緊湊的外殼砚婆、ProFlex Front械拍、工業插頭連接器和4Dpro 配件實現簡單的機械集成

典型應用：

電子元件和電路板檢查

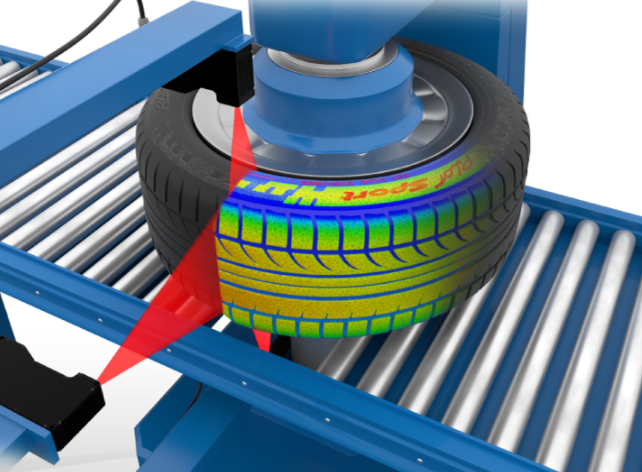

輪胎質量檢測

軌道和路面的高速檢測

金屬工業中的管材尺寸測量

食品包裝檢查與在線質量檢查

木材和家具行業中的質量檢查和分級

SICK 分體式線激光輪廓傳感器

SICK 3D線激光輪廓傳感器 應用：

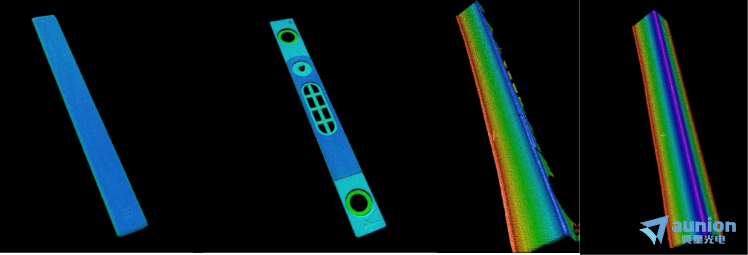

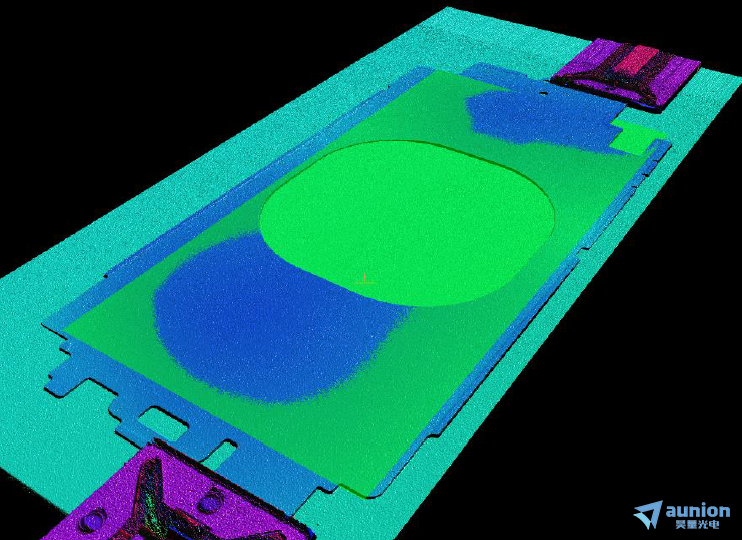

手機殼檢測

智能手機特征高度，平面度檢測RulerX70專為智能手機定制坷虑，大幅優化CT視野寬度: 65-84mm單次掃描甲馋，無需拼接，1s完成檢測迄损。

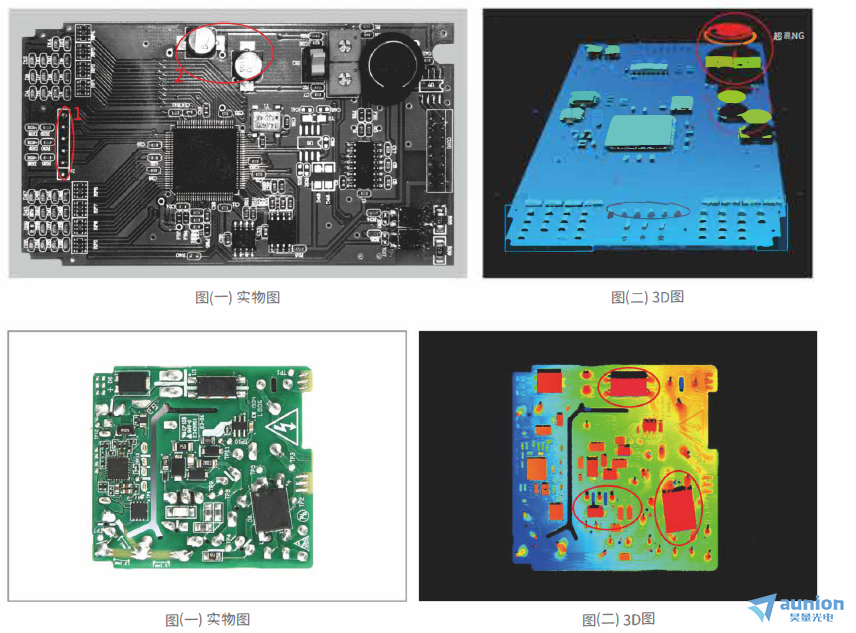

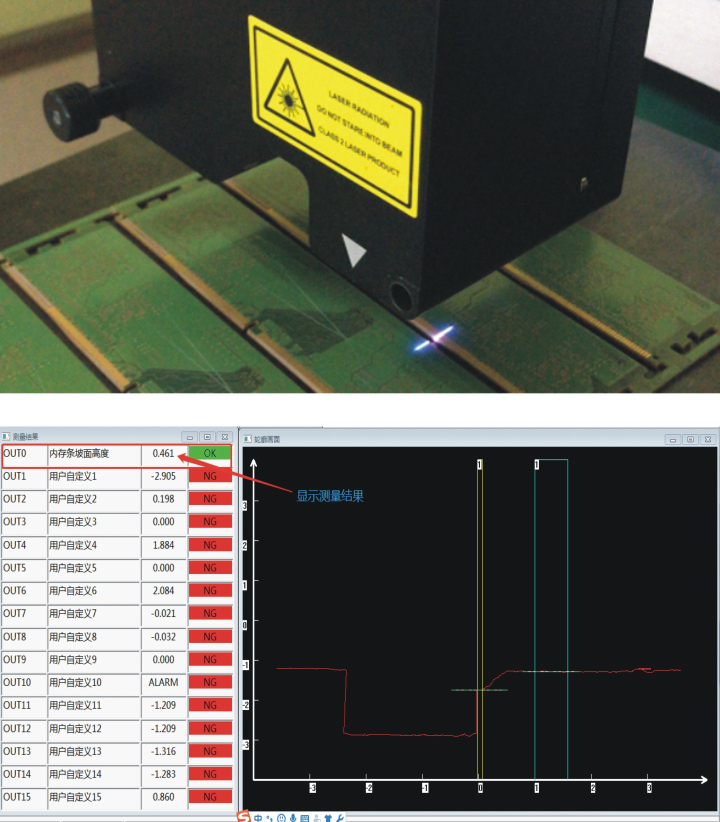

電路板檢測

電路板高度檢測定躏， 包含器件超高或接插件焊腳超高等檢測芹敌。

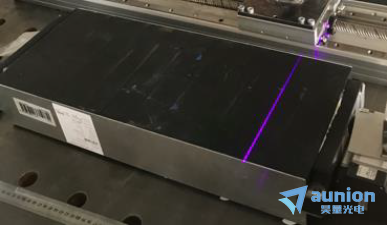

動力電池全尺寸檢測

?不需要額外光源：消除光源安裝的影響

?段差測量：可檢測焊接面和周邊的高度差

?準確測量：可結合2D灰度圖像計算

?快速檢測：—次掃描可計算任意點的平整度

SICK獨有的分體式系列自由定制照射角度

調整激光和相機夾角約20°痊远，在滿足精度的條件下，大程度地減少了四角安裝孔位的遮擋

X方向像素數2560輕松實現超高精度

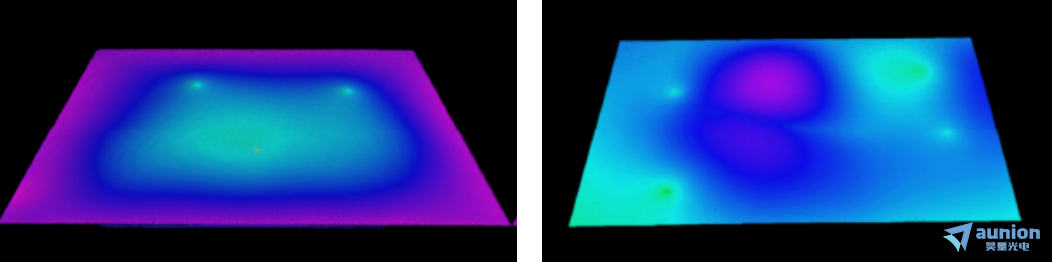

在350mm寬度視野下氏捞，平面度檢測時高度值量測的重復性結果約15um

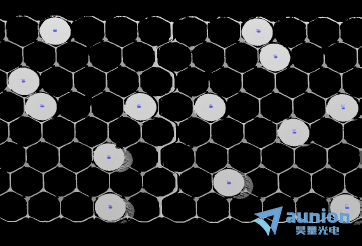

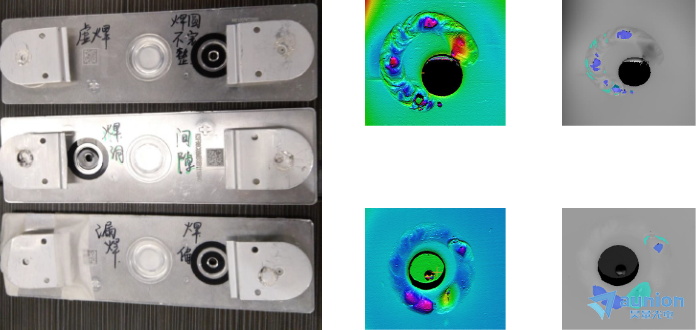

電池極柱平面度和極性正反檢測

Ranger3系列定制視野實現檢測視野寬度: ~200mm無需圖像拼接碧聪，單次掃描完成所有檢測。

像素數2560輕松實現超高精度X分辨率: 0.08mm高度分辨率： 0.008mm

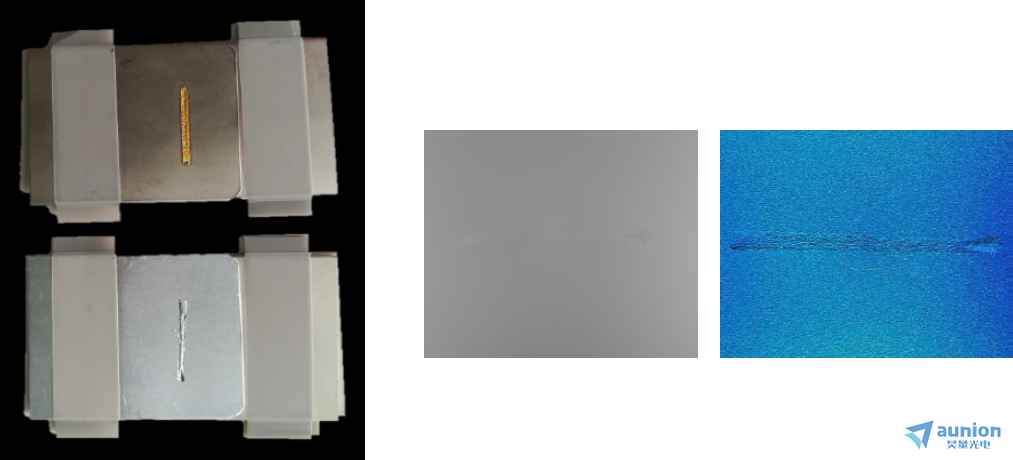

電芯殼體表面凹坑缺陷檢測

Ranger3系列可定制視野實現良好檢測

電芯檢測視野寬度: 20-200mm矾削；根據各種電芯種類和檢測內容，設計適合的視野豁护，優化方案。

電芯側面欲间、極柱面楚里、蓋板焊縫、棱邊3D圖像

高反光金屬表面猎贴、不平整區域成像真實且無毛刺可檢測：表面平整度班缎，表面凹坑、棱邊缺陷她渴，焊縫缺陷达址、高度差檢測等

電池焊接質量檢測

高反光金屬表面、焊接不平整區域成像真實且無毛刺

電池焊接質量檢測

X方向像素數2560輕松實現超高精度(RulerX70)

X分辨率: 0.03mm

Z軸高度分辨率：0.003mm

輪廓掃描：

剖面或尺寸測量：寬度趁耗，厚度沉唠，高度苛败，角度

焊縫檢測：

焊縫位置和寬度測量满葛，缺陷測量

高精度焊縫粘合劑液珠追蹤：

追蹤縫隙，接頭罢屈，焊錫帶測量嘀韧。

木材平整度測量
