HF2LL 系列50MHz雙通道高頻鎖相環
瑞士蘇黎世儀器公司（Zurich Instruments）HF2PLL雙通道高頻鎖相環
瑞士蘇黎世儀器公司（Zurich Instruments）雙通道高頻鎖相環HF2PLL是 HF2LI 鎖相放大器, HF2LI-PLL , HF2LI-PID的集成裝置师骗。
瑞士蘇黎世儀器公司（Zurich Instruments）雙通道高頻鎖相環HF2PLL是一款集成了兩個50 MHz鎖相環和兩個獨立50 MHz鎖相放大器的高性能儀器攘残。鎖相環可進行全面配置實現準確的頻率跟蹤。結合蘇黎世儀器獨特的128位處理技術睁壁，鎖相放大器提供優質的信號恢復功能背苦。雙通道高頻鎖相環HF2PLL 擁有卓越的性能，不斷推動相敏檢測技術向更高水平發展潘明，使各種高頻領域新應用成為現實行剂。
雙通道高頻鎖相環關鍵特性：
? 50 MHz雙重鎖相環
? 2 個全配置鎖相放大器
? 2個高頻高性能信號發生器
? 全參數控制的50 kHz PLL帶寬
? 4 個全配置PID控制器
? 應用程序包（內置）: 自動增益控制,提示防護, 峰值分析
? 應用程序包（可選）: 開爾文探針顯微鏡, Q控制, 雙諧振頻率跟蹤 (DFRT),邊帶分析儀
? PLL諧波模式
? 頻率偏移和耗散輸出(無抖動)
? 軟件: ZoomFFT,頻率響應分析儀, HF2PLL指導, PID指導, 示波器, 光譜儀
? 編程接口包括LabVIEW, MATLAB, Python, C included
雙通道高頻鎖相環應用:
? 原子力顯微術 (AFM)
? 掃描隧道顯微術(STM)
? 近場掃描光學顯微鏡 (SNOM, NSOM)
? 微機電系統 (MEMS)
? 諧振器/磁力儀
? 頻率梳: 時間基準標定
? 半導體特性描述和測試

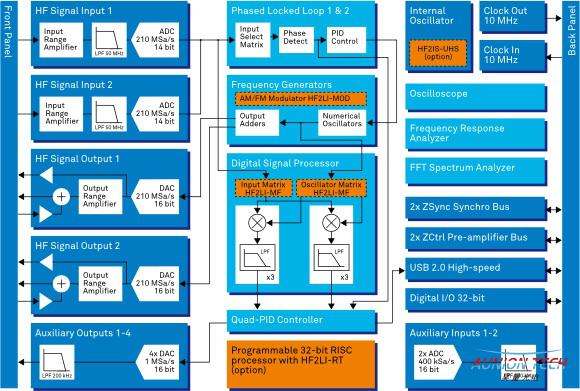

雙通道高頻鎖相環功能圖解：
雙通道高頻鎖相環規格：
PLL 操作模式 | |
恒定激勵 | 是 |
恒定振幅 | 是， 自動增益控制 |
Q控制 | 是(可選) |
開爾文探針反饋 | 是(可選) |
頻率范圍 | 1 Hz - 50 MHz |
中心頻率 | 1 μHz - 50 MHz |
PLL帶寬(1 MHz) | 16 Hz - 50 kHz |
PLL帶寬 (100 kHz) | 16 Hz - 10 kHz |
相位噪聲 (100 kHz@ 100 Hz間隔) | -100 dBc/Hz |
高頻模擬輸入 | |
頻率范圍 | 0.8 μHz - 50 MHz |
輸入電壓噪聲 | 5 nV/√Hz |
動態存儲 | 120 dB |
A/D 轉換 | 14 bit钳降， 210 MSa/s |
高頻模擬輸入 | |
頻率范圍 | DC - 50 MHz |
輸出范圍 | ±10 mV, ±100 mV, ±1 V, ±10 V |
信號加法器 | ±10 V, DC to 50 MHz帶寬 |
D/A 轉換 | 16 bit厚宰， 210 MSa/s |
調制器& 參考 | |
解調器數目 | 6 雙相 |
輸出采樣率 | USB：達到460 kSa/s |
濾波器時間常數 | 1 μs - 500 s |
濾波器帶寬 | 80 μHz - 200 kHz |
濾波器斜率 | 6, 12, 18, 24, 30, 36, 42, 48 dB/OCT |
參考頻率分辨率 | 0.8 μHz |
參考相位角分辨率 | 1.0 μ° |
一般項 | |
尺寸 | 45 x 35 x 10 cm (19" rack) |
重量 | 6.2 kg |
電源 | 110-120 V, 220-240 V, 50/60 Hz |
工作溫度 | +5 °C to +40 °C |
PC操作系統 | 32-bit 和 64-bit 版本 Windows XP, Vista, Windows 7, Linux
|
