近場熱成像模塊

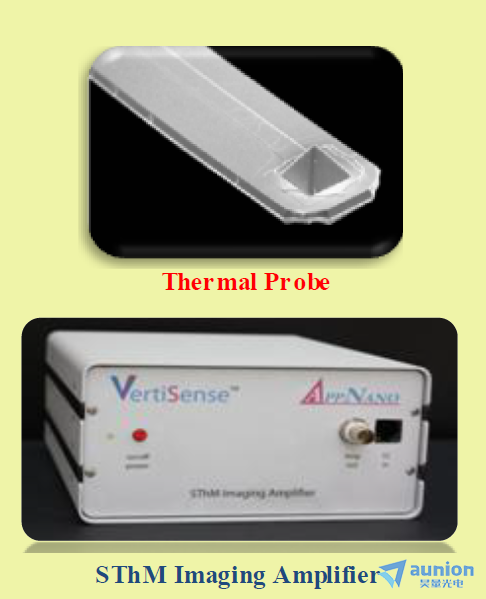

VertiSenseTM掃描熱顯微鏡（SThM）技術使用了一種特殊設計的AFM探針薪棒，該探針帶有嵌入式熱電偶（Thermal probe），可在樣本上進行掃描榕莺。使用VertiSenseTM SThM成像放大器測量熱電偶的溫度俐芯，作為位置的函數，并由AFM系統用于結合地形圖生成熱圖钉鸯。
這些熱探頭可在溫度對比度和熱導率對比度模下用于顯示出待測樣品熱特性吧史。熱電偶傳感器位于尖端的頂點，以便于以小于50nm的橫向分辨率進行真實溫度測量唠雕。
近場熱成像模塊特點：
▅ 位于頂端的嵌入式熱電偶傳感器
▅ 直接顯示溫度分布
▅ 支持多種掃描模式
▅ 橫向熱分辨率高
▅ 溫度高達700°C

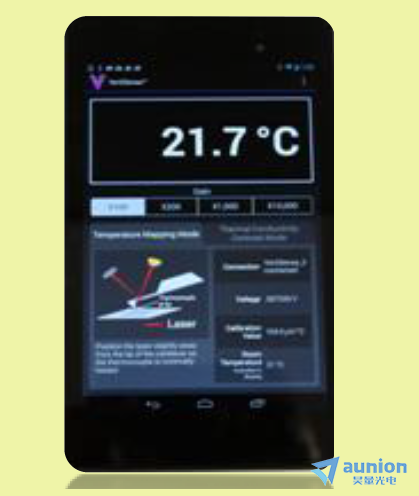

▅ 可基于安卓App軟件通過藍牙控制
▅ 增益控制
▅ 實時溫度顯示
▅ 可溫度標定
VertiSenseTM SThM模塊設計可用于與大多數商業AFM集成贸营，包括那些外圍設備要求低的正在使用的AFM。該模塊利用AFM軟件生成熱圖岩睁。
近場熱成像模塊性能參數：
參數 | 探針型號 | |
VTP-200 | VTP-500 | |
彈性系數(N/m） | 9.9 | 0.63 |
頻率（KHz) | 107 | 17 |
長度 | 200 | 500 |
寬度 | 50 | 50 |
厚度 (um) | 3.5 | 3.5 |
| 探測器類型: | 針尖熱電偶 |
| 針尖ROC： | 50nm |
| 橫向分辨率： | <50nm （接觸模式） |
| 溫度分辨率： | 0.1°C @ 增益100X |
| 0.01°C @增益1000X | |
| 溫度范圍： | 可達700°C |
| 熱測量帶寬： | 達30kHz @ 增益100X |
| 熱延遲： | ~100us (低熱傳質） |
VertisenseTM 熱成像放大器
輸入： ±10mV
輸出： ±10V
信號增益： 100X - 10钞脂，000X
噪聲： <1nV @ 1kHz
共模抑制： 高（>115dB）
顯示： 實時針尖溫度
可調性： 熱電偶標定范圍

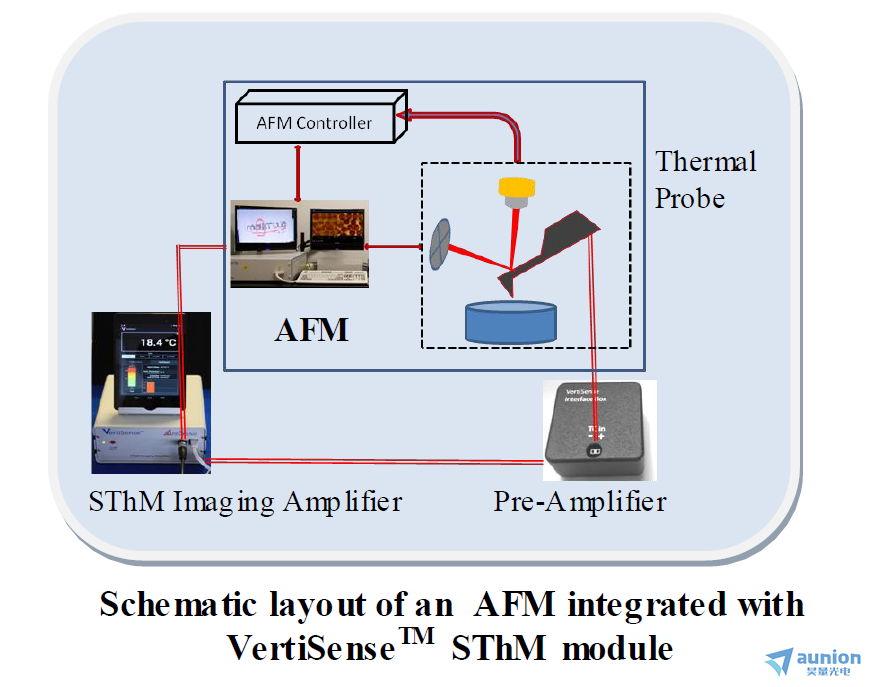

** 近場熱成像模塊跟原子力顯微鏡結合配置
