利用APE自相關器測量飛秒和皮秒激光系統的脈沖寬度桅狠。該技術基于二次諧波(SHG)檢測或雙光子吸收(TPA)檢測原理讼载。
激光束源的脈沖寬度也稱為脈寬，是指脈沖的瞬時功率前后兩次達到峰值功率的50%的時間間隔(即時域的半高全寬FWHM）中跌。
利用自相關器測量飛秒和皮秒激光系統的脈沖寬度咨堤。用于脈沖寬度測量的APE自相關器的基本原理是將脈沖與可變時間延遲復制的脈沖疊加起來。使兩個脈沖在非線性晶體中重疊漩符，然后記錄產生的信號吱型。脈沖持續時間可以通過測量產生的信號的時間延遲和強度來確定。

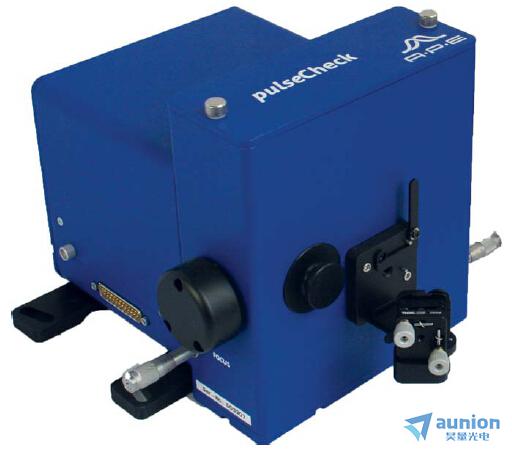

?APE自相關儀-PulseCheck
集成APE的多種技術實現脈沖寬度的完美測量
脈沖檢測自相關器覆蓋范圍極廣的波長和脈沖寬度陨仅。根據結構的不同津滞，覆蓋了波長范圍為200 nm到IR范圍在12微米以上的波長。超短脈沖在10 fs以下灼伤，但也可以測量高達500 ps的超長脈沖脈沖寬度触徐。
特性
行業標準測量儀器-NIST可追溯校準
操作方便、USB接口即插即用狐赡、計算機控制
具有標準化命令集的TCP/IP遠程控制撞鹉，便于編程
獨特的光路設計、緊湊有效的結構設計
針對不用應用颖侄，三種可選探測器(PMT鸟雏、TPA、PD)
參數
| PulseCheck 15 | PulseCheck 50 | PulseCheck 150 | PulseCheck SM2000 | |
| 可測脈沖寬度范圍 | < 10 fs ... 3.5 ps | < 10 fs ... 12 ps | < 50 fs ... 35 ps | < 100 fs ... 500 ps |
| 可測波長范圍 | 200 nm - 12 μm, 取決于光學元件 | |||
| 光學配置 | 可更換 | |||
| 探測器（光學配置） | PMT, PD, 或者 TPA | |||
| 延遲線分辨率 | 掃描范圍內< 0.001 %; PulseCheck SM 1飛秒 | |||
| 延遲線的線性度 | < 1 % | |||
| 靈敏度 | 通常1…10 ^- 6 W^2 取決于光學元件 | |||
| 激光重復頻率 | PD览祖，TPA ：> 10 Hz 孝鹊； PMT：> 250 kHz | |||
| 測量方式 | PMT, PD:非共線強度，共線干涉; TPA:混合共線強度 | |||
| 模式切換 | 適用于PMT, PD | |||
| 用于相位匹配的SHG調優 | PMT / PD:自動;TPA:不適用 | |||
| 觸發模式 | TTL, f < 50 kHz;脈沖掃描SM < 10khz | |||
| 輸入偏振 | 線性水平展蒂、垂直可供選擇 | |||
| 輸入光束耦合 | 空間;選項:光纖耦合FC/PC, FC/APC, SMA | |||
| 最大輸入功率 | 1w(例如:振蕩器又活，頻率大約為1w。70 MHz)或10μJ(如放大系統的重頻在千赫范圍內),以較低的值為準 | |||
| 輸入口 | 6毫米(空間光) | |||
| 軟件 | 包括;實時顯示脈沖寬度和中心波長锰悼，不同的擬合操作 | |||
| 擬合程序 | 高斯型柳骄、雙曲正割型、洛倫茲型 | |||
| 連接 | USB | |||
| 遠程控制 | 可以通過TCP/IP (SCPI命令集) | |||
| 校準 | 包括NIST可追溯校準證書 | |||
PulseCheck USB Optical Head PulseCheck USB controller pulseLink
| 尺寸 | 250 x 190 x 315 mm (pulseCheck 15 / 50) PulseCheck 150 和 SM 系列尺寸不同 |
| 電功率 | 95 ... 240 V, 50 ... 60 Hz, 60 W |
可選項
各種光學配件箕般、探測器
光纖輸入接口
偏振旋轉器
選擇項：

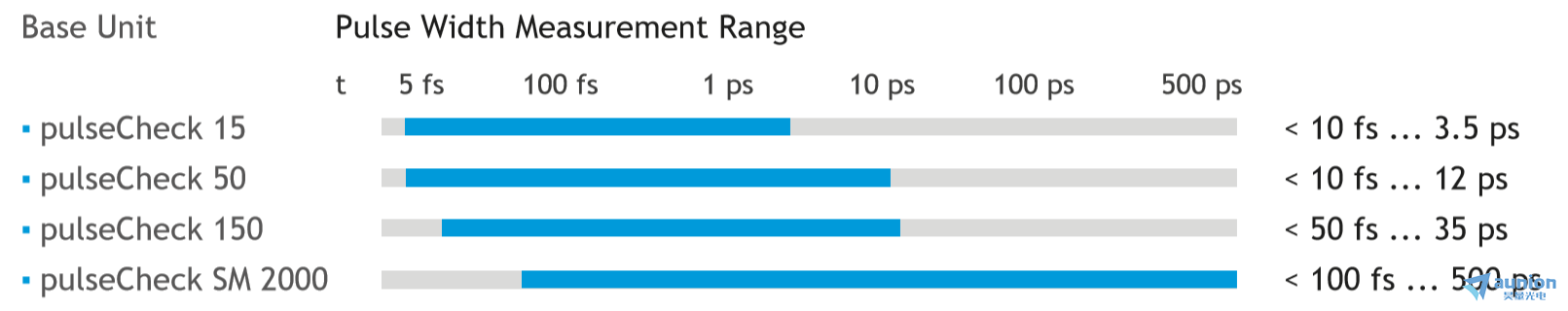

1耐薯、從超短脈沖到超長脈沖
各種PulseCheck配置可以相應地優化，以適應您的個人脈沖寬度測量需求。超長脈沖持續時間可以通過脈沖掃描SM獲得曲初，它利用快速和高精度的步進電機技術來測量更大掃描范圍內的長脈沖体谒。
2、高靈敏度低噪聲探測器選擇
PMT复斥、PD或TPA：對于靈敏度極高、脈沖能量低的脈沖測量械媒，我們推薦我們的光電倍增管(PMT)探測器目锭。另一方面，光譜增強光電二極管(PD纷捞，TPA)是測量幾兆瓦靈敏度的理想選擇痢虹。
光電倍增管(PMT)：最高靈敏度可達10-6 W2
雙光子吸收(TPA)：最高靈敏度可達到10-2 W2
光電二極管探測器(PD)：標準靈敏度高達1 W2

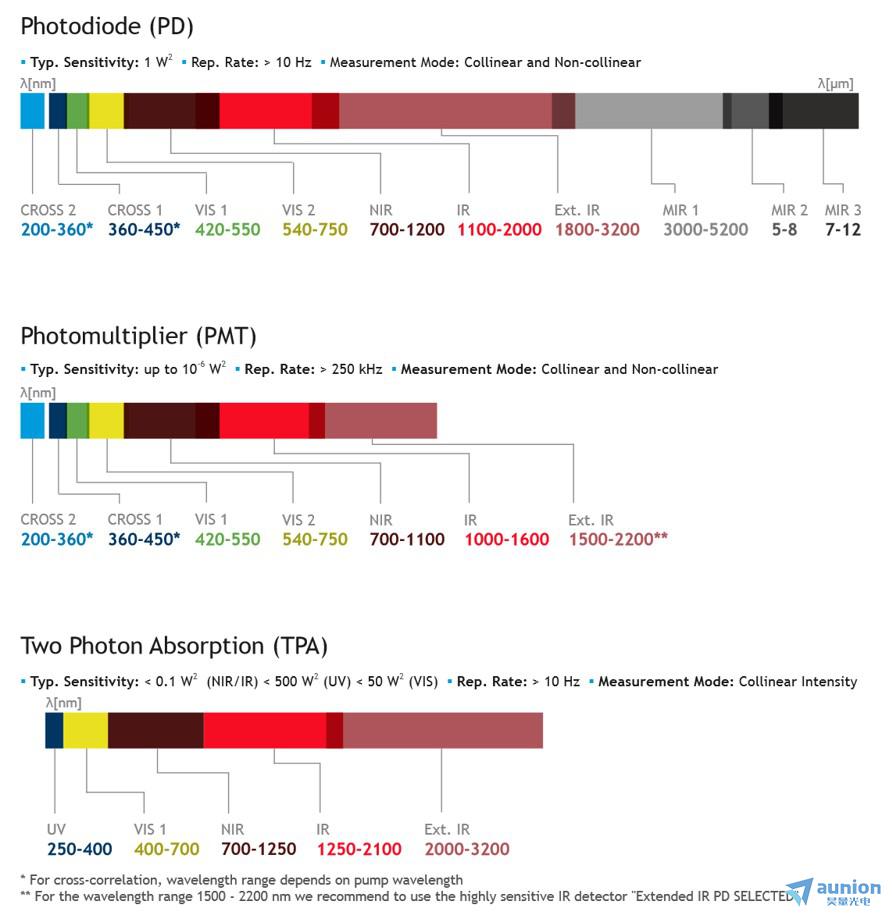

3、具體波長范圍選擇
