一體化緊湊型高精度M^2測量儀
CinSquare CS-200/300系列
CinSquare system是Cinogy公司設計生產的一體化高精度專用M^2測量儀规哪，重復精度大大優于行業平均水平求豫，主要用于測量激光器的M^2、BPP诉稍、發散角蝠嘉、束腰大小/位置、瑞利長度等杯巨。CINOGY公司可以提供CS200 / CS300兩款型號的標準M^2測量系統蚤告，為了能夠滿足不同客戶的要求，CINOGY公司還可以根據客戶的要求在我們標準的系統上提供定制化服務服爷，這樣客戶可以不用花很大的成本去得到完全能滿足要求的測量設備杜恰。該系統可以用于測量高功率的連續以及脈沖激光器，包過半導體/固體激光器以及光纖激光器等仍源。
該系統為自動測量系統心褐，并且整個測量過程不超過2分鐘（快速測量20s~40s），可以大大提高用戶的工作效率笼踩。在該系統中我們配有高精度高像素的cmos/ccd/InGaAs相機逗爹，以及高精度的自動導軌，從而確保測量的準確性嚎于。

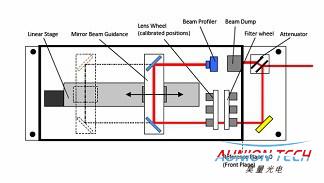

原理圖：
可提供兩個版本：密封式版本掘而，以及開放式版本。
密封式SeaLED design版本：具有更高的穩定性于购；
開放式Open degin版本：具有更高的靈活性（可以更換相機袍睡、衰減、透鏡等）肋僧，適用范圍更廣斑胜。
主要軟件視圖和特點：
符合ISO 11146-1/2
無需組裝的緊湊穩健的測量系統
可裝備6片聚焦透鏡（測量的M^2范圍大）
基于相機測量的系統（不是狹縫掃描技術）
2維和3維焦散擬合曲線
可兼容測量連續以及脈沖激光器
分析軟件RayCi支持已PDF格式輸出所有的測量結果
兼容測量連續和脈沖激光器
測量的光斑尺寸大（可選）：24mm @1/e^2; 14mm @FWHM
測量精度高：2~3%
測量速度快20~40s（快速測量）
光路調試簡單持舆，易操作
支持二次開發
主要技術指標：
波長范圍 | 250-950nm@CCD， 350-1350nm@CMOS伪窖， 900~1700nm@InGaAs |
入射孔徑 | 25mm |
M^2測量精度 | 2-3% typical |
M^2測量穩定性 | <2% |
電動導軌長度 | 300mm@CS300逸寓，400mm/200mm@CS200； 分辨率：<20um覆山； |
測量功率（不加衰減器） | 50mW |
測量功率（加衰減器竹伸，可選） | 100W |
200W | |
500W | |
分析軟件 | RayCi-Pro |
