與傳統透鏡相似米罚，微透鏡陣列系統中，焦距是其關鍵的光學參數丈探，焦距的精密檢測直接影響以微透鏡陣列作為重要構件的光學系統的檢測和安裝精度录择。微透鏡陣列的廣泛應用使得人們對微透鏡陣列的要求日益提高，由于集成化和微型化要求碗降，微透鏡陣列的子孔徑尺寸越來越小隘竭，相比較傳統透鏡，需要較高的定焦精度以完成微透鏡陣列的焦距測量讼渊。對焦距的檢測雖然從最初利用顯微鏡和千分表測量發展到干涉儀等先進儀器檢測动看，但其檢測精度和效率受到限制使得微透鏡陣列焦距仍處于不成熟階段。 本文主要介紹了近年來微透鏡陣列焦距測量的一些主要測量方法及特點爪幻。
微透鏡陣列焦距檢測方法
1，千分尺測量法
西安工業大學通過透鏡焦距和透鏡鏡面半徑的理論關系仇轻，利用顯微鏡測量微透鏡陣列子單元的直徑并用千分尺測量矢高京痢，從而完成焦距的測量，圖 1-1所示篷店。

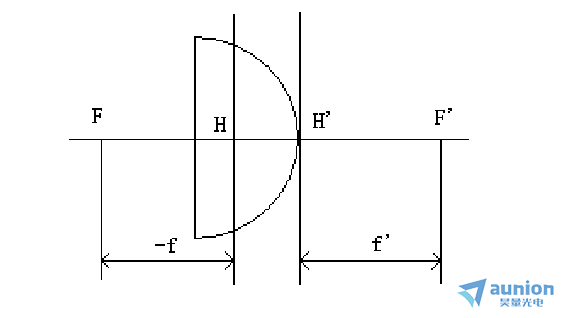

圖1-1 平凸透鏡焦距示意圖
對于一般的平凸型微透鏡陣列祭椰，利用顯微鏡和千分尺分別測量子單元直徑 Ф和矢高 h，計算其焦距為：
（1-1）
早期的微透鏡陣列制造常采用熔融光刻膠法制作疲陕，形成的是平凸面形的透鏡方淤，利用該方法能完成相應的焦距測量。由于平凸透鏡焦距受凸面曲率半徑限制蹄殃，使得該類型微透鏡陣列的應用受到較大的局限携茂。另外，該檢測方法采用千分表接觸是測量微透鏡陣列的矢高窃爷，易造成微透鏡表面的破損影響光學系統透過率和像質邑蒋；同時，該方法檢測精度較低按厘，且一次測量只能完成一個子單元的焦距測量医吊，不適合單元數較多的微透鏡陣列檢測。
2逮京，顯微鏡共焦檢測法
西安光學精密機械研究所使用一種基于顯微鏡共焦檢測系統的方法測量微透鏡陣列的焦距卿堂，如圖 2-1所示。根據顯微鏡中像點清晰度變化確定微透鏡陣列的頂點和焦點位置懒棉，完成微透鏡陣列的焦距測量測量系統需要兩個點光源1草描、6和相應的準直系統，測量分兩步進行：首先確定焦點位置策严，利用點光源1的出射準直光源經過被測微透鏡陣列成像與其焦點上穗慕，移動顯微鏡使像點最清晰即顯微鏡與微透鏡陣列共焦；再關閉光源1而開啟點光源6妻导，移動顯微鏡物方焦點至微透鏡陣列頂點處逛绵，兩次測量過程中顯微鏡移動的軸向距離即為微透鏡陣列的焦距。

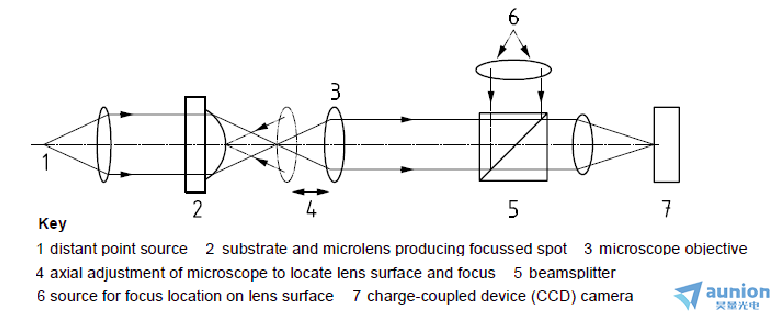

圖2-1 顯微鏡共焦檢測系統
相比較顯微鏡及千分尺檢測法倔韭，該方法利用顯微鏡中成像的清晰度變化代替機械法檢測术浪，具有較高的測量精度；但是檢測系統操作復雜寿酌，小尺寸微透鏡陣列的測量過程中尋找其焦點和頂點位置較困難胰苏，測量效率不能滿足相應的要求。
3醇疼，光強計法
國內外一些實驗室利用光強計法測量微透鏡陣列的焦距硕并，如圖3-1所示法焰，利用微透鏡陣列焦面附近的光強變化確定最終的焦點位置。

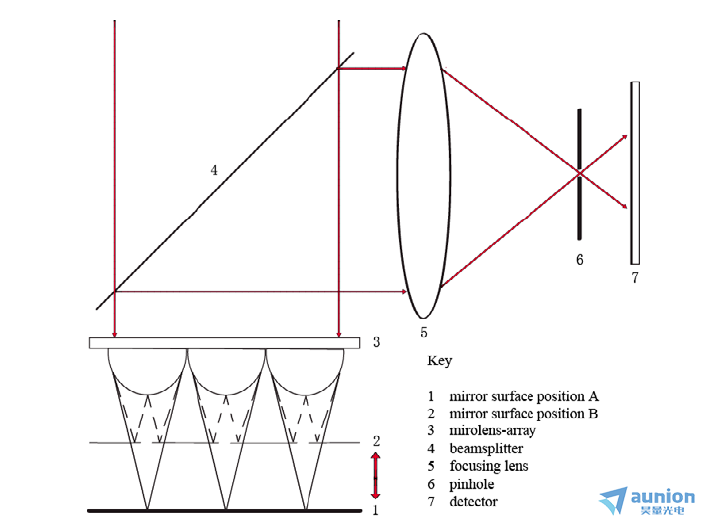

圖3-1 光強計測量微透鏡陣列焦距
光強計測量微透鏡陣列的焦距時倔毙，其檢測系統由光源及準直系統壶栋、分光鏡、被測微透鏡陣列普监、反射鏡、成像物鏡琉兜、孔徑光闌和光強探測器組成凯正。經過準直的平行光經分光鏡后通過微透鏡陣列成像，當在微透鏡陣列的焦距放置反射鏡時豌蟋，光線以光軸為對稱軸返回廊散，由于光強探測器的像面和孔徑光闌位于成像物鏡的焦面上，此時光強最大梧疲；同理允睹，調節反射鏡位置，當反射鏡位于焦距的一半位置時幌氮，光線經過反射鏡和頂點的兩次反射返回并成像在探測器上即光強計再次出現極大值缭受，通過測量兩次成像的距離即可完成焦距的測量。該方法測量系統簡單该互，操作簡便米者；但只能完成微透鏡陣列所有子透鏡單元的平均焦距測量，不能對應測量各個子透鏡單元的焦距宇智，對評價微透鏡陣列的加工質量存在較大的局限蔓搞。
4，ccd探測法
CCD測試系統示意圖和系統原理分別如圖4-1和4-2所示随橘，它是由He NE光源喂分、擴束系統、微透鏡調節架机蔗、顯微物鏡蒲祈、CCD 傳感器等部分組成。激光器的出射光束經擴束后蜒车，經過限光光闌（孔徑為 100μm）后照射到有限的幾個微透鏡上讳嘱，微透鏡的聚焦光斑經顯微物鏡成像后被 CCD 傳感器采集，輸入計算機對光斑圖像進行數值分析酿愧。這套系統易于使用沥潭，可精確地測量脈沖和連續激光光束直徑和功率/能量，覆蓋很寬的波長范圍嬉挡。處理軟件可對測量結果實時地進行顯示钝鸽、分析和存儲汇恤。模塊方式的設計，使該系統成為實驗中對微透鏡陣列進行質量控制的理想工具拔恰，測量過程高效因谎，一次可以測量幾十甚至上百個透鏡，而且測量結果直觀可見颜懊。

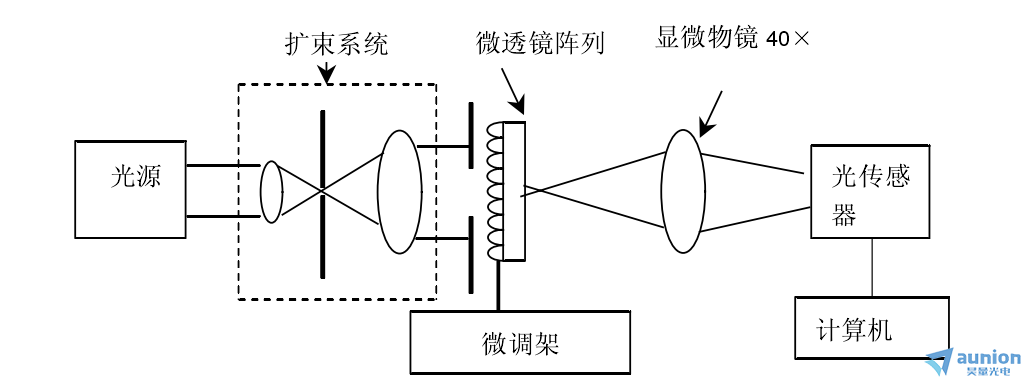

圖4-1 光學平臺測試裝置示意圖
圖4-2 CCD測試系統原理圖
該測試系統測試微透鏡陣列焦距的測量原理如圖4-3所示财岔。旋轉微米級調節臺，直到CCD的像平面與微透鏡陣列的焦平面重合河爹，此時看到微透鏡的聚焦圖像匠璧，記錄旋鈕的數值。再次旋轉旋鈕咸这，至CCD的像平面與微透鏡陣列表面重合夷恍，再次記錄旋鈕的數值。兩者的差值媳维，即微透鏡陣列的焦距酿雪。

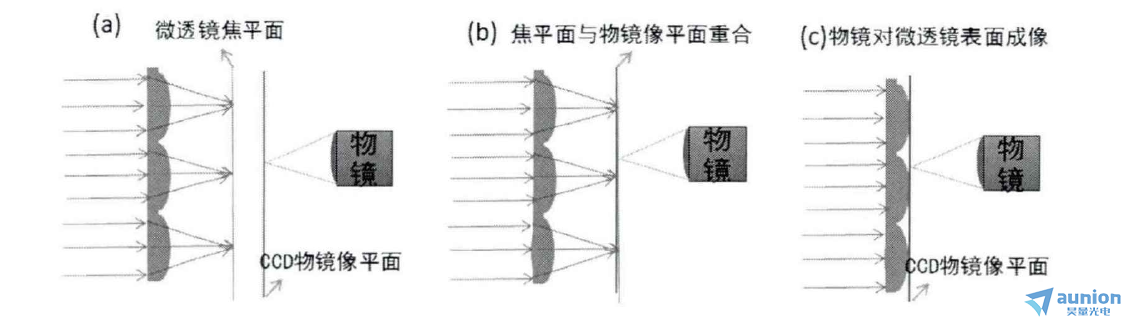

圖4-3 焦距測試原理圖
我司推出的近場光束分析儀NFBP系列適用于測量聚焦的激光光束和近場成像，該裝置基于緊湊的CinCam cmos相機侄刽，可以用不同的顯微鏡物鏡組裝指黎。這些校準的顯微鏡物鏡保證了最大的準確性，并能在衍射極限下成像小光束結構州丹。主要特點：測量的波長范圍：320~1605nm袋励，測量的光斑大小：0.6um~7.5mm当叭，實時監控光斑的形狀以及變化茬故，實時測量焦點光斑尺寸、焦距位置蚁鳖，多光束的位置校準和調試磺芭。
相關文獻：[1]吳峰. 微透鏡鏡組陣列的設計、制備及其應用研究[D].蘇州大學,2019.
[2]朱咸昌. 微透鏡陣列焦距及其一致性檢測技術研究[D].中國科學院研究生院（光電技術研究所）,2013.
