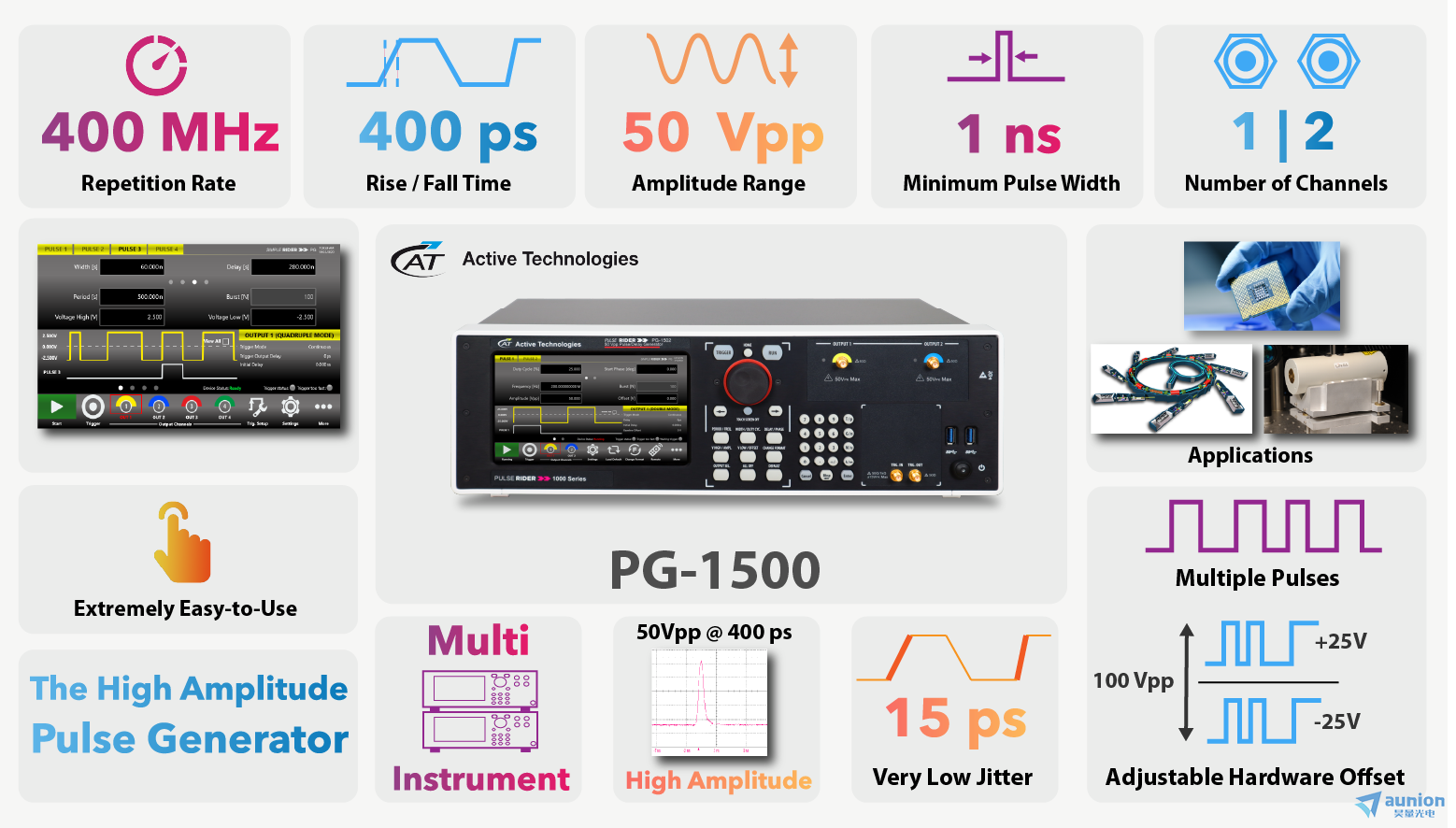

高振幅脈沖發生器Rider Series PG-1500

高振幅脈沖發生器

Pulse Rider PG-1500系列通過易于使用的觸摸屏顯示界面 （SimpleRider?） 提供優質的信號完整性，只需很少的屏幕觸摸即可創建脈沖所踊。信號輸出電壓可在 ±25 伏的窗口中以 400 ps 的邊緣速率調節至 50 伏 pp-pk泌枪。其創新的硬件架構提供了生成多個脈沖序列的可能性，例如雙脈沖秕岛、三脈沖或四脈沖碌燕，具有完全獨立的時序參數。Pulse Rider Pulse Generator的Zui大重復頻率為400MHz陆蟆，Zui小脈沖寬度為1 ns @ 50V雷厂。

用于測試的高性能脈沖

無論是生成復雜的脈沖序列、一系列雷達脈沖叠殷、用于advanced研究的脈沖、激光和光學實驗以及半導體測試林束，PG-1500 都是您所有復雜測試和尖端應用的理想合作伙伴像棘。

應用：

• 大學教育與研究

• UWB信號源和通信

• 探地雷達（GPR）測試

• 半導體表征

• 脈沖半導體激光管驅動器

• 快速電光調制器

• 激光雷達

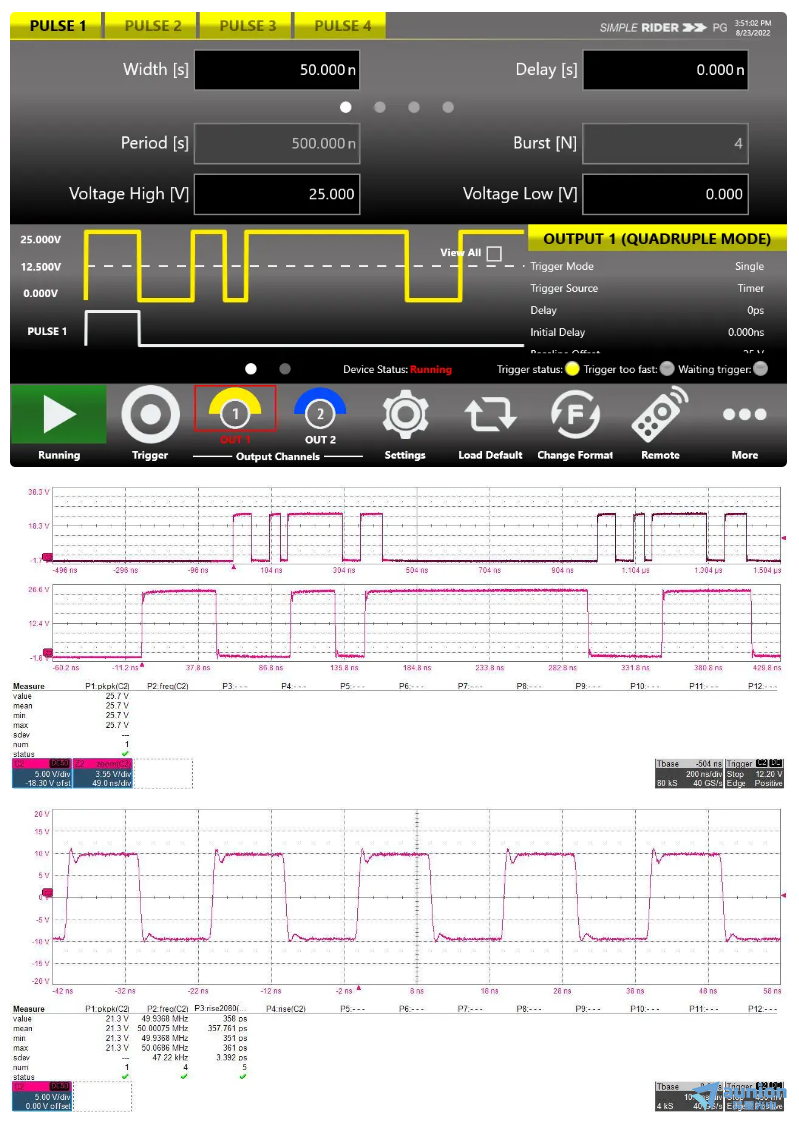

多個脈沖

您可以將多個脈沖組合在一起，以獲得雙脈沖壶冒、三脈沖和四脈沖缕题，這在半導體測試、雷達設計和激光/光學實驗中非常有用胖腾。使用此功能烟零，您可以創建頻率高達 400 MHz 的類似時鐘的信號。

突出特點

• 雙脈沖锨阿、三脈沖和四脈沖模式

• 高達 400 MHz 的頻率

• 半導體測試、雷達记罚、激光雷達和激光應用

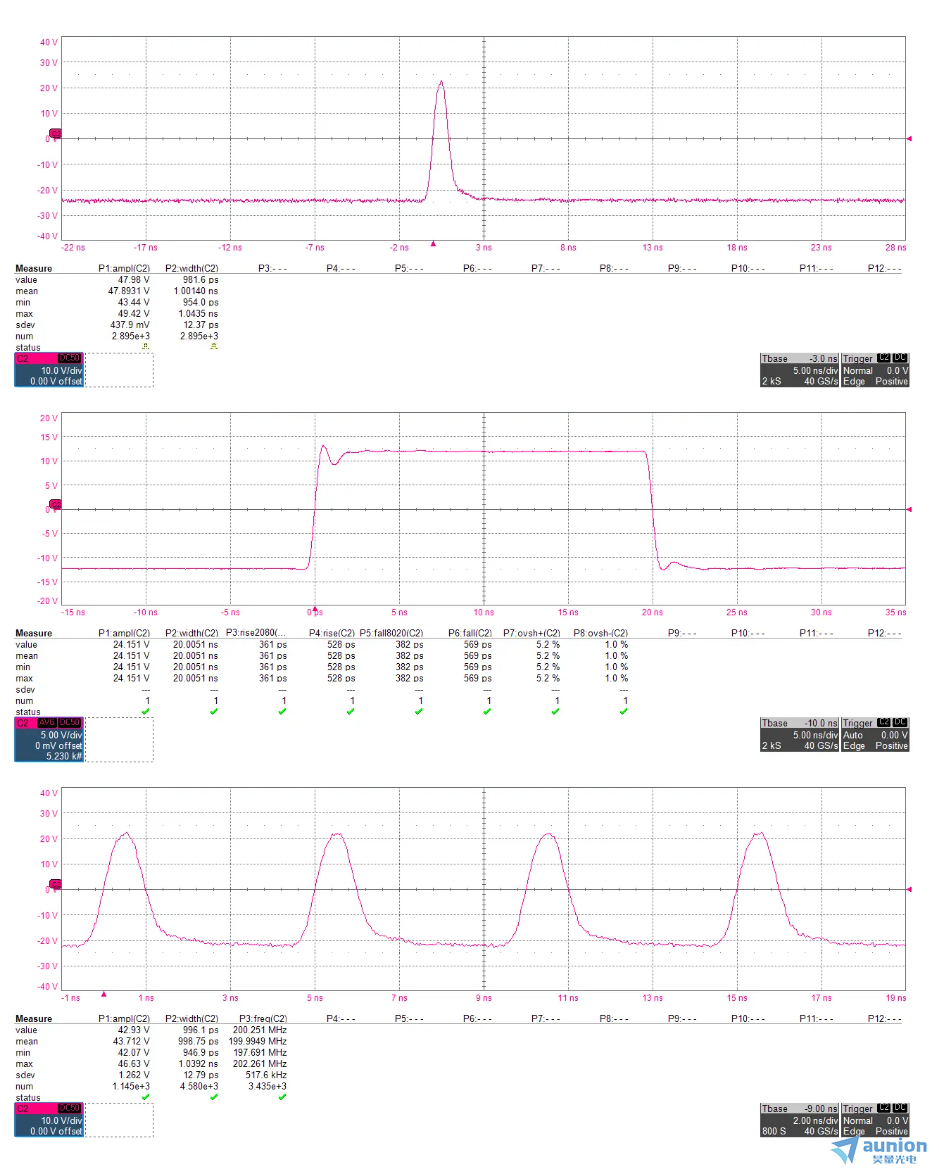

UWB雷達設計與測試

Active Technologies Pulse Rider PG-1500 系列脈沖發生器允許使用圖形界面和觸摸屏顯示輕松創建具有不同脈沖寬度墅诡、重復率和振幅的脈沖。
采用該解決方案桐智，可以節省開發脈沖系統的時間末早，并將精力集中在UWB雷達設計和測試目標上说庭。

突出特點

• 易于使用的 Pulse Rider 用戶界面

• 簡化導覽 雷達設計和測試

• 主雷達和二次雷達脈沖生成和多目標仿真

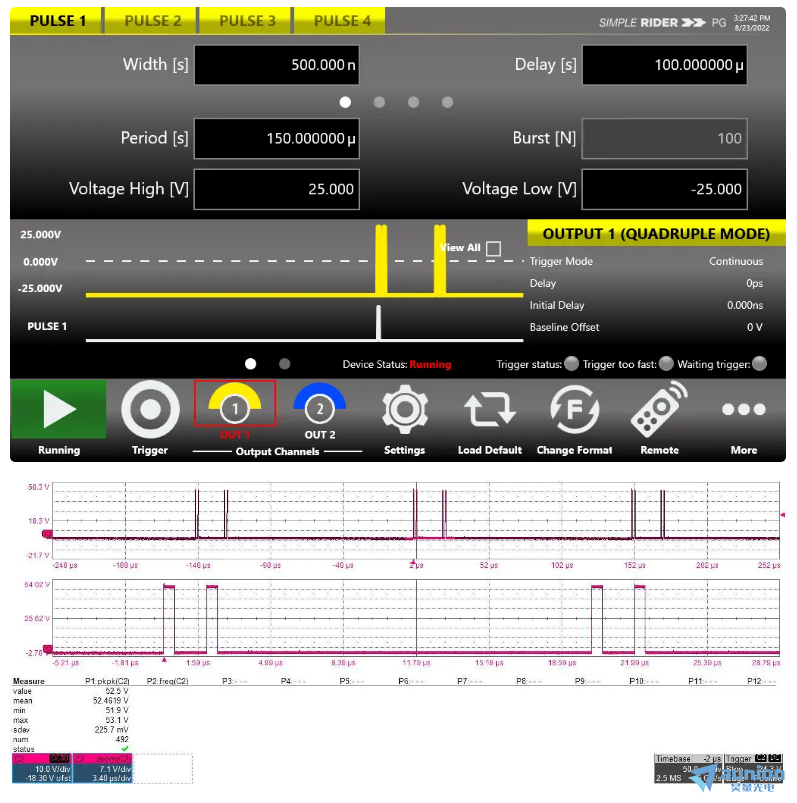

探地雷達（GPR）測試

探地雷達 （GPR） 是一種地球物理方法然磷，它使用雷達脈沖對地下進行成像。
探地雷達的性能主要由脈沖發生器決定口渔，并通過分辨率样屠、探測距離等進行評估。

寬度窄缺脉、重復頻率高、振幅高的脈沖通常能帶來更好的分辨率悦穿。
PG-1500 系列可生成高達 50 Vpp 的脈沖攻礼，寬度為 1 ns，Zui大重復頻率為 400 MHz栗柒。

突出特點

• 地球科學知举、軍事太伊、車輛定位應用

• 結構和路面的無損檢測 （NDT）

• 考古和墓地申請

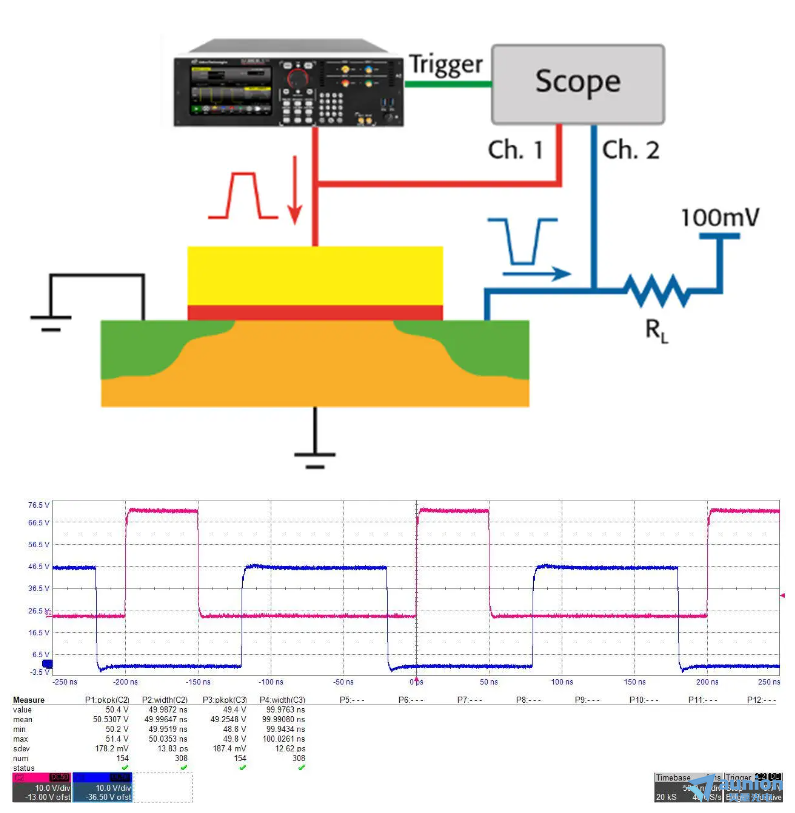

半導體表征

應用于非易失性RAM的新技術每天都需要更快的脈沖：有源技術脈沖附加器的轉換時間低于400 ps雇锡，幅度高達50 Vpp，時間分辨率為10 ps僚焦，垂直分辨率為10 mV锰提，是滿足此類要求的完美選擇。

開發現代MOSFET晶體管芳悲，挑戰在于MOS電容器中的電介質使用高κ材料立肘，這具有減少通過隔離器的漏電流的優點，但同時由于電荷捕獲而引起一些問題名扛。短脈沖和慢脈沖測試是研究此類問題的基本技術。

Active Technologies Pulse Rider PG-1500 系列脈沖發生器提供低于 400 ps 的快速邊沿肮韧、+-25 V 的基線偏移和 1 ns 至 1 s 的脈沖寬度融蹂，因此它可能是產生短脈沖和慢脈沖測試脈沖的理想儀器。

突出特點

• 非易失性存儲單元表征

• MOSFET測試

• 短脈沖弄企、慢脈沖和窄脈沖測試

LiDAR 設計和advanced研究應用

如今殿较，汽車解決方案需要創建準確可靠的測試，以證明在各種測試條件下的安全性是關鍵：LiDAR 是此類解決方案的戰略組件之一桩蓉。

在大型物理實驗中淋纲，光電倍增管是基礎，因為它們允許將光子轉換為電荷洽瞬，這些電荷可以被允許檢測光子的采集系統接收。使用 Active Technologies Pulse Rider PG-1500 系列脈沖發生器业汰，可以生成具有不同寬度伙窃、周期和振幅的脈沖，用作激光驅動器信號样漆。

突出特點

• 為航空航天和國防为障、汽車和移動設備解決方案建立 LiDAR 信號測試

• advanced研究和大物理應用

• 激光驅動器、速調管驅動器
