光纖合束器是獲取高功率光纖激光器的核心部件频祝，通過光纖合束器輸出的激光一般為高階模式，光束質量較差脆淹。本文介紹了光纖合束器的工作原理和輸出激光M2的計算公式常空，并且基于輸入激光的不同模式進行仿真分析，探究不同輸入激光模式對輸出激光光束質量的影響未辆。
展示全部
首先咐柜，建立基本的仿真模型。在光纖功率合束器輸入光纖束拉錐過程中光纖會發生延展和塌縮攘残。延展指的是光纖長度伸長而橫截面積縮小的過程拙友；塌縮指的是光纖熔融粘連的過程。在仿真過程中為了簡化模型歼郭，我們假定光纖先延展后塌縮遗契。在塌縮過程中，輸入光纖束的橫截面會變成排布緊密的花瓣形病曾，使得光纖芯徑縮小牍蜂。如下圖1所示。圖中淺灰色部分是拉錐輸入光纖束外層低折射率玻璃套管泰涂，深灰色部分是輸入光纖之間的空氣間隙鲫竞，白色部分則是輸入光纖

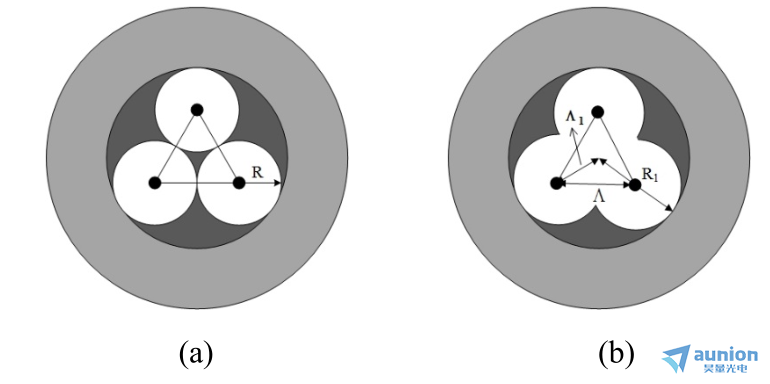

圖1 輸入光纖束橫截面示意圖 （a）塌縮前 （b）塌縮后
在仿真過程中我們?cè)O(shè)置輸入光纖芯徑和包層直徑分別為30μm和250μm，輸出光纖芯徑為50um逼蒙，包層無限大从绘，此時可以計算得到合束器的拉錐比為0.069，并且將輸入光纖纖芯相對于包層和包層相對于套管的數值孔徑分別為 0.06 和 0.22。纖芯折射率為 1.45124僵井，輸入光纖包層和輸出光纖纖芯折射率均為1.45陕截，玻璃套管和輸出光纖包層折射率設定為相同的 1.43321。在輸入光纖束拉錐區域中批什，錐區長度為 15mm农曲，錐腰長度為 5mm。光場的入射波長為 1.08 μm驻债。
在光纖激光器中朋蔫，常見的激光模式為L(zhǎng)P01,LP02和LP11。因此却汉，分別針對100%LP01 模驯妄、80%LP01+20%LP02 模式和80%LP01+20%LP11 模式三種情況進行仿真。圖2是入射模式分別為80%LP01+20%LP02 和 80%LP01+20%LP11 情況下的光纖內光束質量合砂∏嗳樱可以看到80%LP01+20%LP02模式下的M2基本都保持在1.05左右，而80%LP01+20%LP11模式下y方向的M2在1.05~1.15范圍內振蕩翩伪，分析可得振蕩的主要原因是激光的波前在光線內周期性振蕩微猖。

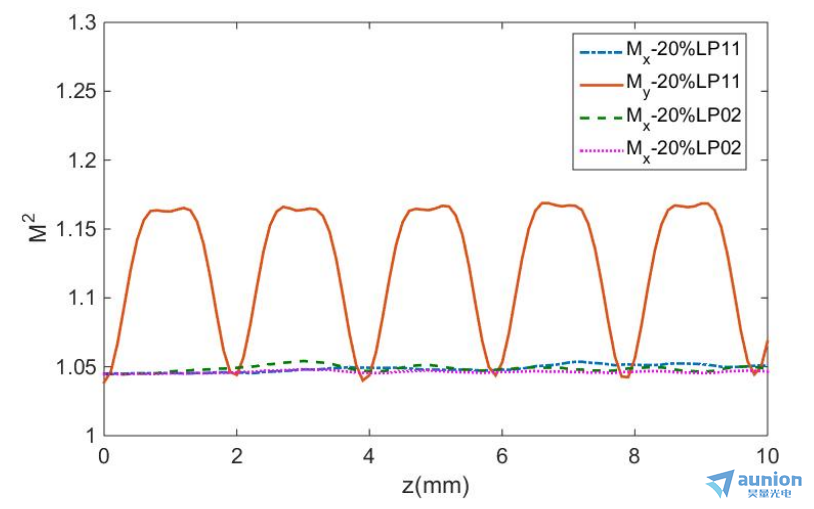

圖2 不同模式下光纖內光束質量
為了更好的對比，我們模擬了基模激光分別從三臂輸入光纖合束器的情況缘屹，在Z=14mm處的光場分布如下圖3所示凛剥。激光計算可得三路合成時x，y方向上的平均光束質量分別為5.77和5.80轻姿，這樣的結果顯然不夠理想犁珠。

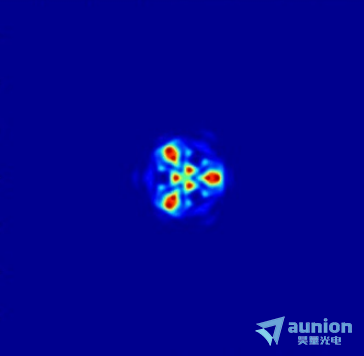

圖3 基模三臂入射時Z=14mm處光場分布
為了更為具體地確認入射激光中LP02模和LP11模對光束質量的影響，特意加入了一個中間模式——80%LP01+10%LP02+10%LP11互亮。隨后我們對四種情況進行仿真犁享，得到了四種模式下激光入射到光纖功率合束器后再Z=25mm處的光場分布，如圖4所示豹休。

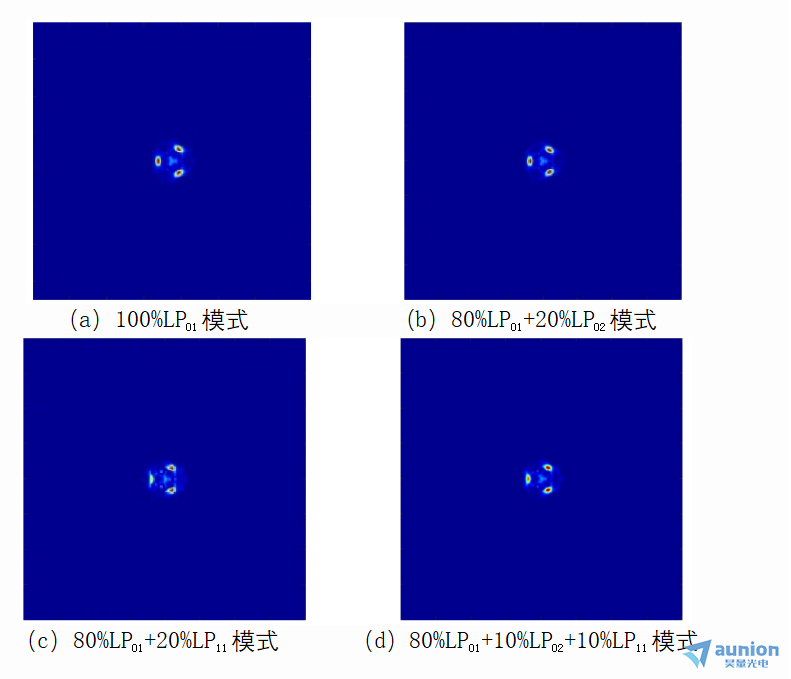

圖4四種模式下激光入射到光纖功率合束器后再Z=25mm處的光場分布
根據上圖可以發現炊昆，激光模式中存在的20%LP02模式對光斑質量沒有太大影響，而LP11模式對光束質量的影響比較大威根。為了進一步得到對比結果凤巨，計算四種模式下的光束質量M^2并得到了如圖5所示的結果。

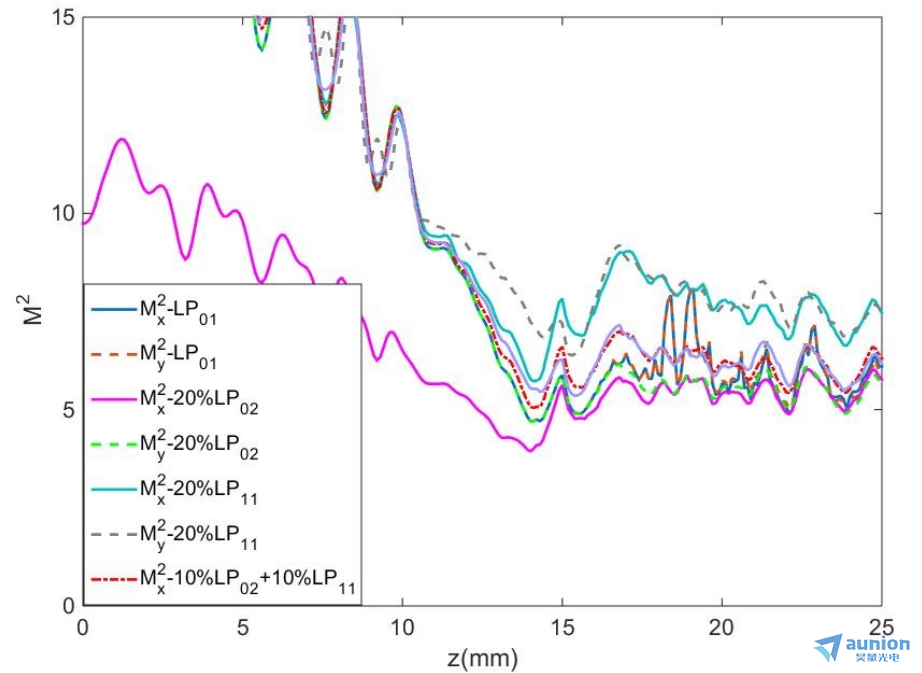

圖5四種模式激光在輸入光纖為30/250μm光纖功率合束器中的光束質量
根據圖片結果可以明顯得到80%LP01+20%LP02模式下的光束質量和單純基模輸入的光束質量曲線高度重合洛搀，80%LP01+10%LP02+10%LP11模式下的M^2則略高于前兩者敢茁。
由此我們可以得到，除基模外僅含有LP11模的激光比含有同功率占比的LP02模的激光對于光線功率合束器輸出激光光束質量的影響更大姥卢。
