在之前我們得到了變形系統的理想圖像模型。現在我們將要來構造像差函數來解釋偏離理想行為的情況昙啄。為此，我們將調用系統的對稱性來確定可能的像差形式梳凛。
畸變系統的一般像差理論（二）-畸變系統的像差函數和光線像差
記住淹接，在我們理想的畸變成像模型中，我們沒有對物和像空間中的坐標原點的位置進行任何限制叛溢。在RSOS中玻蝌，通常的做法是在系統的入瞳和出瞳處定位坐標原點擅这，然后用光瞳坐標來定義系統像差函數帽揪。但在畸變成像系統中烁兰，正如之前所討論的，因為x瞳和y瞳通常不會相互重合靖诗，所以我們自然沒有這樣的選擇作為我們的坐標原點。
在這項工作中支示，我們將在最終圖像空間中任意定義與最后一個折射面切向的平面作為我們的圖像空間參考平面刊橘，它將起到與RSOS中出瞳平面相同的作用颂鸿。在這個平面上促绵，我們將建立我們的x-y坐標，它位于點o處的系統光軸中心嘴纺。在物體空間中败晴，我們選擇參考平面作為物體平面本身。
使用上述定義的坐標原點栽渴，考慮以下畸變成像系統:假設我們有一個物點，在近軸物面上闲擦。設點
是最終圖像空間中的理想圖像點慢味。設Σ'為來自P經過坐標原點O的光線的波前场梆，設S為中心為
，半徑為
O的參考球纯路。令來自P的光線中的另一條射線r分別在點
處與S和Σ'相遇或油，并在點P’處與最終像面相遇。坐標
P’分別為(x ,y, z)驰唬， (ξ顶岸，η)，且光線r的方向余弦值為(L,M,N）叫编。

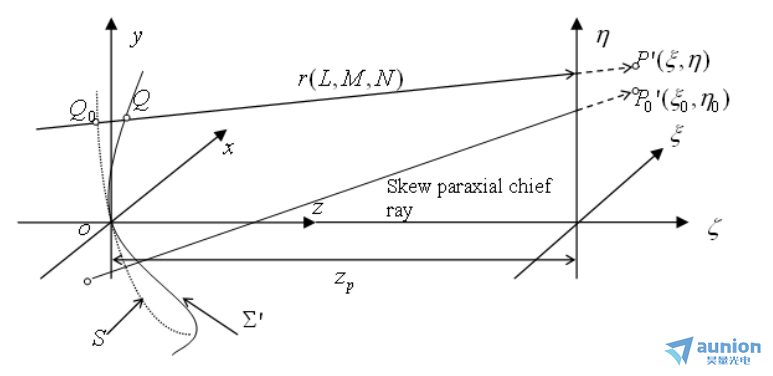

為最后一個曲面到最終圖像平面的距離辖佣，如下圖所示宵溅。
注意凌简，傾斜的近軸主光線(穿過系統光闌的中心)不再穿過點O，因為x-y平面被任意選擇位于最終折射曲面的切線上恃逻，并且由于主光線如果不停留在其中一個對稱平面上雏搂，就會相對于光軸發生傾斜寇损。
相關文獻：
《幾何光學 像差 光學設計》（第三版）——李曉彤 岑兆豐
