正像望遠鏡中轉像系統和場鏡

觀察用和大部分瞄準用的望遠鏡須對物體成正像够委。伽利略望遠鏡雖成正像，但因沒有中間實像平面和只能有很低的倍率而無實用意義怖现。實際應用的都是利用轉像系統使倒像轉成正像的開普勒型望遠鏡茁帽。這種望遠鏡常稱地上望遠鏡。轉像系統為棱鏡系統或透鏡系統屈嗤。

1.棱鏡轉像系統

當要求望遠鏡系統的筒長較短且結構緊湊時潘拨，都采用棱鏡系統來實現轉像饶号，并根據需要可以對光軸作轉折或改變視線方向铁追。用單塊屋脊棱鏡或由普通棱鏡組合起來的棱鏡系統，均能達到使像相對于物體在上下和左右方向都倒轉過來的目的茫船。例如在周視瞄準鏡和步槍瞄準鏡中琅束，等腰直角屋脊棱鏡和施密特屋脊棱鏡均起到了轉像和光軸轉折的雙重作用。又如別漢棱鏡系統能實現直視轉像算谈，而應用較為普遍的是雙簡棱鏡望遠鏡中的普羅型棱鏡系統涩禀，它使光軸平移,增大了基線長度,擴大了體視范圍然眼“總之,應根據儀器的具體要求選取轉像系統，且必須是偶數次反射以防止產生鏡像。

2.透鏡轉像系統

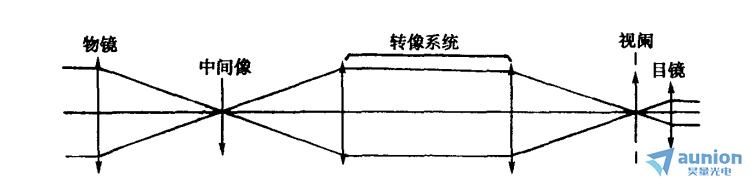

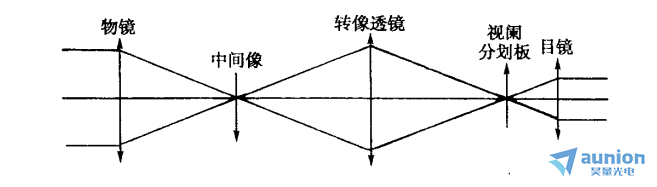

設在物鏡的實像平面后面屿岂，使倒像再一次倒轉成為正像的透鏡系統稱為透鏡轉像系統践宴。有單組和雙組兩種形式，如下圖1 和下圖2所示爷怀。后一種形式中一組的物方焦平面與物鏡的像面重合，被倒轉過來的像位于第二鏡組的像方焦面上霉撵，在二鏡組間光束是平行的洪囤。顯然徒坡，透鏡轉像系統使鏡筒長度大為增加，適宜在需有長鏡筒的場合下使用瘤缩。

圖1

圖2

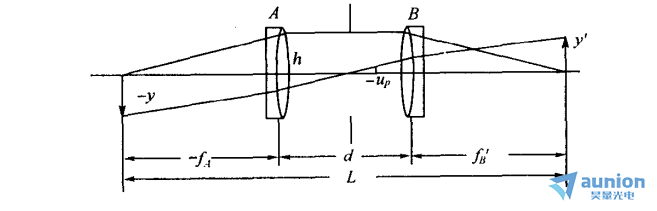

透鏡轉像系統一般采用負一倍的倍率以保持原望遠鏡的倍率不變喇完。通常單獨校正像差。負一倍單組轉像系統所承擔的相對孔徑是物鏡的二倍剥啤，為校正軸上寬光束像差只能取較短的焦距锦溪，但隨之需承擔較大的視場，對軸外像差不利,難以達到預期的像質府怯。而負一倍雙組轉像系統一般采用二個相同且對稱設置的雙膠合鏡組，并在二鏡組的中間位置放置光闌牺丙，如下圖3所示,使鏡筒長度增加了则涯。在共軛距取定后，鏡組的焦距和間隔的選擇與像質有關冲簿。間隔大對校正像散有利粟判，但會導致軸外光束漸暈的增加。一般不應使?jié)u暈大于 50%峦剔。

圖3

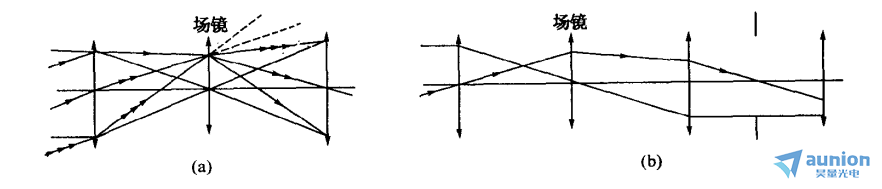

需要注意，如果只是簡單地加入透鏡轉像系統吝沫，則軸外點成像光束在轉像鏡組上的入射高度將大為增加呻澜，以致視場較大時，絕大部分光線不能通過轉像系統惨险。為此易迹，可在中間實像平面上加一適當光焦度的透鏡，使望遠鏡的光瞳與轉像系統的光疃共軛平道，使軸外光束折向轉像鏡組睹欲，如下圖4 所示。這種加于中間像面上或其附近的透鏡稱為場鏡，它的光焦度對系統的窘疮，總光焦度并無貢獻袋哼，不影響軸上點光束和系統的放大率闸衫。

根據像差理論可知涛贯，位于像面上的場鏡除只產生匹茲凡和以及由此引起的畸變外，不產生其他像差蔚出。因此場鏡都用單透鏡弟翘，并且在不需由它來改變畸變時，都采用平凸透鏡骄酗。

如果您對相關產品有興趣稀余，請訪問上海昊量光電的官方網頁：

http://www.wjjzl.com/three-level-55.html

相關文獻：

《幾何光學 像差 光學設計》（第三版）——李曉彤 岑兆豐
