絕大多數實際光學系統的成像是不完善的胁住，像差就是不完善之處的具體表述。像差的種類多彪见，描述復雜，我們不僅僅要從像差的幾何意義和表現特點入手余指，我們還要從像差的理論上深入研究捕犬，明確像差的表達式和計算酵镜。
像差理論與計算系列（十）-初級像差計算綜述
在之前的文章中,我們已對光學系統成像時可能產生的各種像差分別作了討論。

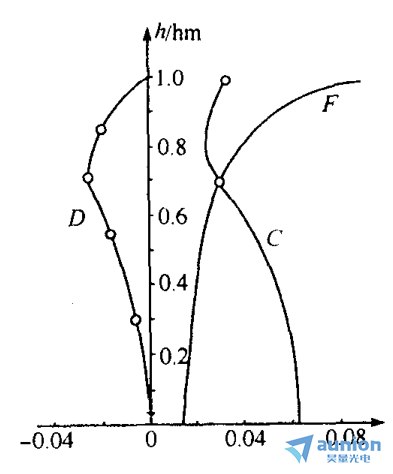

對于軸對稱光學系統,軸上物點成像只產生球差和位置色差靠粪。一般對三種色光分別作近軸光線蜡吧、0.707 帶光線和邊緣光線的追跡后,就可算出像差值和畫出如下圖所示的三 色球差曲線占键。據此可全面判斷軸上點像差的校正狀況斩跌。垂軸平面上近軸軸外點或大孔徑小視場系統的軸外點,只要根據軸上點光線的追跡結果，就能通過計算正弦差值來判知其 像質耀鸦。
遠離光軸的點會產生所有像差,因此需對軸外點進行全部像差的計算。這種計算至少應對邊緣視場和 0.707視場點進行啸澡，每點的孔徑取值與軸上點相同。
對于絕大多數能以二級像差表征高級像差的光學系統嗅虏，以上計算已足夠洛姑。對于那些不能忽略高級像差的系統皮服，計算的光線數應該有所增加楞艾。 一般計算六個視場點，取值為 Kw = -1龄广，-0.85，-0.707择同，-0.5两入，-0.3和0。上世紀80 年代以前計算機軟敲才、硬件條件還比較差,設計條件十分有限裹纳，編制軟件時也必須考忠到計算機內存容量、計算時間等限制,一般除Kw =0的軸上點外剃氧，每個視場計算十一條子午光線和五條弧矢光線敏储，其孔徑取值分別為：
=±1,±0.85,±0.707，±0.5,±0.3,0朋鞍；
=1,0.85,0.707,0.5,0.3虹曙。根據這些詳盡的結果,包括沿主光線的細光束像散計算結果番舆，已經能夠正確地畫出各種像差曲線和對像差校正狀況作出全面評價矾踱。90年代至今，隨著集成電路技術的突飛猛進呛讲，,計算機硬件條件發展非常迅速禾怠，因此現代光學設計軟件已不再局限于幾何像差和簡單的少量波像差,而是通過密集取樣光線追跡來評價光學系統的質量,包括幾何像差、波面贝搁、光學傳遞西數在內的各種評價指標都可以迅速獲得吗氏。

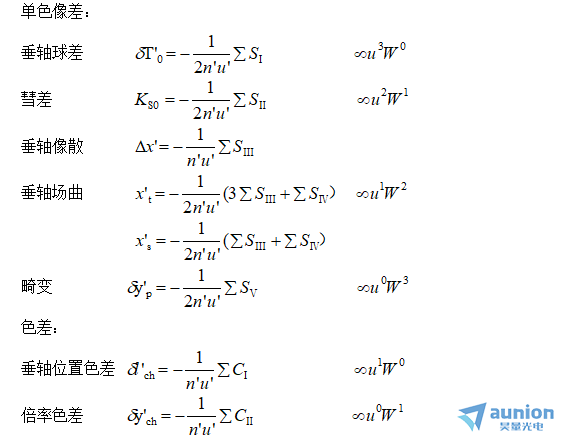

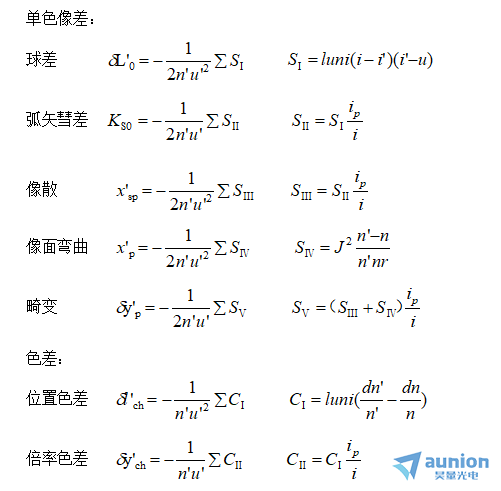

無論使用什么樣的光學設計軟件雷逆，在設計光學系統時,要得到像差獲得最佳校正的良好設計結果弦讽，都必須對系統的結構參數反復修改。光學自動設計軟件的應用只是加快了這一修改進程膀哲，但不可能跨越它某宪。同時仿村，軟件作為一種工具是要由人來使用的，自動設計過程中人的干預仍然不可避免兴喂，并且在多數情況下還起決定性的作用蔼囊。由于一般的光學系統衣迷，當其結構型式一定時畏鼓，結構參數的改變對高級像差的影響很小,所以，了解初級像差特征對于設計者來說具有重要意義滴肿。由之前的問問張已經知道，光學系統的七種初級像差泼差，分別被七個和數所決定贵少。將它們的計算公式匯總?cè)缦拢?nbsp;
在上述公式組中，以x’sp表示像散和以x’p表示像面李曲堆缘，是為了使它們在形式上與其它公式相一致滔灶。從意義上講x’sp即弧矢像面相對于匹茲凡面的彎曲吼肥，它的存在標志著像散的存在录平，它的二倍就是像散值缀皱。同樣弧矢和子午像面彎曲分別為x’sp+x’p和3x’sp+x’p斗这。
可見，初級像差的表示式在形式上甚為一致,便于記憶啤斗。在公式的分母中，凡屬垂軸方向度量的像差钮莲，u’因次都是一次;凡屬沿軸方向度量的像差免钻，u’都是二次。軸向像差反映到高斯像面時崔拥，成一彌散斑极舔。對此彌散斑的大小進行度量,即得到與該軸向像差對應的垂軸像差链瓦。如果我們統一把像差都在垂軸方向度量,將會發現各種像差與孔徑和視場之間拆魏，有著很有規律的比例關系如下：
可見,對于單色初級像差,與之成比例的孔徑u和視場 W 的因次之和均為三次慈俯，所以在有些文獻中，把初級像差稱作三級像差肥卡。與此相應，二級像差稱作五級像差步鉴。
計算初級像差揪胃，只需對第一近軸光線和第二近軸光線進行追跡,然后逐面計算其像差分布系數,SⅠ,SⅡ…,SⅤ和CⅠ，CⅡ氛琢。但必須指出喊递，在計算這些系數時，有二種情況是值得注意的骚勘，即
1.1=r,即第一近軸光線正好過球面的球心時。此時i=0,因此
但其它系數并不為零。除
可按原公式計算外俏讹，
需另用公式計算当宴。可導出
2. r=∞,1=∞,而
為定值時泽疆。此時也相當于i=0,應有
另外參照上述公式1,還應有
而
可按上述公式2、3求得殉疼。
