傅里葉變換透鏡（一）

正文

傅里葉變換透鏡（一）

光學鏡頭既能作為成像傳遞信息的工具壤玫，又可以作為計算元件豁护。具有傅里葉變換的能力、為這個目的而設計的鏡頭稱為傅里葉變換鏡頭欲间。這種鏡頭結構簡單楚里，信息容量大，具有進行運算和處理信息的能力括改，而且運算速度為光速腻豌，故應用日趨廣泛，常用作圖像頻譜分析嘱能、空間濾波和相關處理等工作吝梅，是光學信息處理系統中較重要的部分。

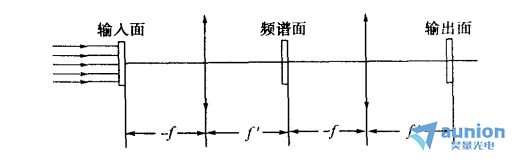

下圖1是由兩個傅里葉變換透鏡串聯而成的一個空間濾波系統惹骂。

圖1

為了獲得嚴格的傅里葉變換關系苏携，應該把被處理面（輸入面）放在透鏡的前焦面上，頻譜面（濾波面）置于后焦面上对粪，它同時又是起傅里葉反變換作用的下一個透鏡的前焦面右冻，從而在后焦面上得到輸出信息。

光學信息處理中的傅里葉變換透鏡所能傳遞得到信息容量為：

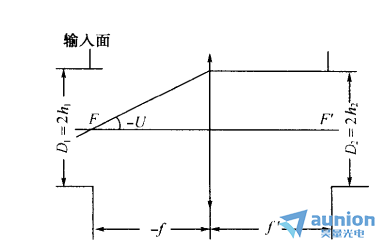

上式中著拭，是輸入面的直徑纱扭，如下圖2所示，相當于常規光學系統中的物面直徑儡遮，是能處理的Z高空間頻率(lp/mm)乳蛾。衍射極限的相干光學系統的截止頻率為

上式中，為頻譜面的半徑，為傅里葉變換透鏡的焦距肃叶，是光波波長蹂随。所以

相當于幾何光學中物高，相當于幾何光學中的孔徑角因惭，即信息容量W實質上等價于幾何光學中的拉氏不變量 岳锁。對于信息系統J表示能傳遞的信息量大小，對于成像系統J表示傳遞能量的大小蹦魔。從而從光學設計的角度看激率，J表征了光組本身的設計、制造的難度勿决。

圖2

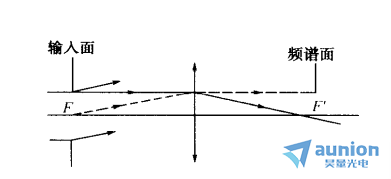

傅里葉變換透鏡要求對兩對物像共軛位置校正像差柱搜。當平行光照射輸入面上的物體，如光柵時剥险、發生衍射。不同方向的衍射光束經傅里葉變換透鏡后宪肖，在頻譜面上形成夫瑯和費術射圖樣表制。為使圖樣清晰，各級衍射光束必須具有準確的光程控乾。所以么介，傅里葉變換透鏡必須使無窮遠入射的平行光束在后焦面上完善地成像；第二對必須控制像差的共軛乎面是以輸入面作為物體,對應的像在像方無窮遠蜕衡，如下圖3所示壤短。

圖3

為了減少雜散光和保證所需要的直徑，宜在輸入面與頻譜面上放置光闌慨仿，以控制輸入面與頻譜面的大小久脯，而且不能使傅里葉變換透鏡本身的外徑起攔光作用。輸入面和頻譜面中的任一個都可以視為孔徑光闌镰吆，而另一個視為視場光闌帘撰，與此對應有兩種處理方法，一種是物在無窮遠万皿，孔闌在前焦面摧找，為像方遠心光路；另一種是物在前焦面牢硅，孔闌是后焦面蹬耘，為物方遠心光路。兩種處理方法的幾何光路與Z終效果完全相同减余。無論用何種方法都必須同時控制物面像差和光闌像差综苔，即對兩對共軛面校正像差。

若以輸入面為孔徑光闌來考慮，假設m級衍射光與光軸的夾角為休里，則按照衍射理論

上式中蛆挫，d為光柵常數，m為衍射級次妙黍。

為使各譜線的像高 成線性分布悴侵，像高 應該有：

式1

由像差理論知，平行于光軸入（出）射的光線拭嫁，正弦條件為 或可免，即平行于光軸出射的主光線滿足正弦條件，恰好就是保證（16-28）式成立的必要條件做粤。

傅里葉變換透鏡要求全視場內的像質達到衍射極限浇借，即波像差＜(1/4-1/10) 。若以輸入面為孔闌怕品，則校正物面像差等價于校正頻譜面像差妇垢，校正光闌像差等價于校正輸入面像差。由像差理論可知肉康，物面畸變與光闌彗差間應滿足下列關系：

據此闯估，傅里葉變換透鏡為滿足式1，當主光線滿足正弦條件的時候吼和，必存在物面畸變涨薪。

當滿足無畸變的共線成像關系時，常規光學系統主面是平面炫乓，譜面上無畸變的理想像高刚夺，而傅里葉變換透鏡要求像高，相當于主面是一個以焦點為中心的球面末捣。傅里葉變換透鏡的畸變?yōu)?/p>

因此侠姑，以常規光學系統作為傅氏變換透鏡時，Z大譜面范圍由譜點位置的非線性誤差所限制箩做。

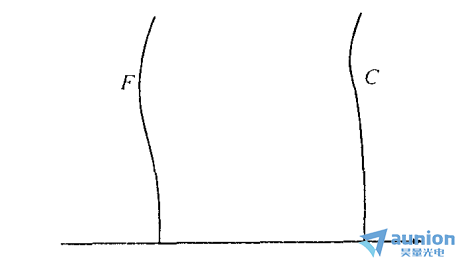

傅氏變換透鏡一般能對物面校正球差结借、彗差、像散卒茬、場曲船老，整個視場內像質達到衍射極限，且對光闌位置校正球差圃酵、彗差柳畔。若傅氏變換透鏡需供多個波長同時工作,則應按常規方案校正色差。若在一定時間內只供某一特定波長工作郭赐，則應保留較大的負軸向色差薪韩，如下圖4所示确沸，以改善每種單色光的波像差。但使用時必須對不同波長選用不同的焦面位置俘陷，來補償色差的校正不足罗捎。

圖4

相關文獻：

《幾何光學 像差 光學設計》（第三版）——李曉彤 岑兆豐
