過采樣與位分辨率
數字信號處理中提升有效位分辨率的方法
位（比特）分辨率與采樣率是模數轉換器（ADC）Z重要的兩個參數度陆。高位分辨率的ADC可以有效地減少由采樣造成的量化噪聲懂傀，從而提高整個數字信號處理（DSP）的質量。大多數ADC擁有較為固定的位分辨率與采樣率。然而犀斋，某些依賴DSP的儀器叽粹，比如數字儲存示波器，可能需要用來接收不同頻段的輸入信號挽拔。因此，使用固定的采樣率與位分辨率進行采樣在這類應用很可能不是Z優的解決方案状囱。在這份應用指南中浪箭，我們將向您介紹如何通過 過采樣 的方式提高有效位分辨率奶栖。之后通過實驗向您展示Moku:Lab與Moku:Go是如果通過其強大的機載運算能力，在不同的使用場景下自動使用過采樣來提升測量結果冻晤。
簡介
在過去的幾十年中鼻弧，半導體的制造工藝得到指數級的提升攘轩。單位面積下芯片半導體的數量也同樣得到了多個數量級的提升度帮。許多信號處理的設備瓣履，比如音頻錄制與播放設備，都由模擬信號處理過渡到了信號數字處理安聘。數字信號處理（DSP）通常有著更簡單的結構：模數轉換器（ADC）首先將模擬信號轉換成數字信號。之后丘喻，DSP芯片對信號進行實時處理泉粉，再通過數模轉換器（DAC）等設備輸出給其他裝置嗡靡。許多儀器通過搭載特殊應用集成電路（ASIC）來實現信號的處理。然而柿祈，現場可編程邏輯門陣列（FPGA）的飛速發展給我們提供了更加便捷的選項蜜自。通過ADC-DSP-DAC的設計思路卢佣，F(xiàn)PGA的可編程性允許我們將不同的DSP算法部署到同一個硬件上。Liquid Instruments的Moku實驗平臺搭載了Xilinx的SoC/FPGA作為核心芯片嘹叫，可將多達12種不同的測試測量儀器集成到一個硬件平臺上待笑。通過簡單的操作，用戶可以在數秒內切換不同的儀器。Moku平臺的高集成度與快速切換儀器的特性荆陆，使其無論是在本科實驗室教學被啼，科研院所浓体，還是商業產品研發中都能提供平滑命浴，無縫的用戶體驗生闲。
模數轉換是高質量測量的重要環節悬蔽。ADC通常對一個輸入電壓進行采樣，然后將這個電壓轉換成一個固定位數的二進制數轴术。采樣的速度（采樣率）與輸出的位數是ADCZ重要的兩個特征值钦无。更高的位數通潮顺瑁可以使得模擬信號被更精確的轉換并表達凭峡。比如摧冀，如果我們有一個2 Vpp的輸入范圍，一個8位的ADCZ小的量化步驟為 mV椒惨。如果我們使用一個12位的ADC潮罪，則Z小量化步驟可以被減小到 mV。因此月洛，更高的位數可以給我們提供更精確的測量結果。然而隔崎，更高的ADC位數會增大整個DSP的數據吞吐量爵卒。當我們的DSP擁有固定運算能力的時候，ADCZ高的位數通常會被其Z高采樣率所限制陌僵。但當輸入信號頻率較低時（不需要以Z高的采樣率進行采樣時）碗短，一部分的運算能力又可能被浪費偎谁。為了提高DSP的運算效率闰渔，過采樣技術被運用到了Moku平臺中铐望。通過過采樣督弓，我們可以犧牲一部分的采樣率來換取更高的有效位數（ENOB），保證芯片的運算能力被Z有效的利用奸攻。我們將向您介紹如何通過 過采樣 的方式提高有效位分辨率睹耐。之后通過實驗向您展示Moku:Lab與Moku:Go是如果通過其強大的機載運算能力，在不同的使用場景下自動使用過采樣來提升測量結果响委。

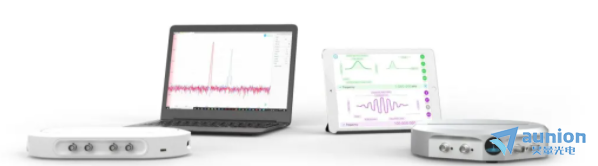

圖1：Liquid Instruments 搭載FPGA的Moku:Go（左）與Moku:Lab（右）的測試測量平臺
過采樣的直觀認識
過采樣在時間軸上，對n個采樣點取平均數邀窃，之后再將這一個平均后的單一數據點發送給后續的數字信號處理流程中瞬捕。這一過程會使有效采樣率下降n倍肪虎。要對過采樣有一個直觀的認識扇救，首先我們來復習一下ADC的基本知識仅讽。ADC在指定的頻率下測量一個模擬輸入（Analog Input）的電壓值洁灵，并將所測得的電壓值根據輸入電壓的大小轉換成一個二進制數徽千。假設我們有一個2位的ADC，它的輸入范圍為0到1 V。圖2中铐维，我們展示了一個簡化的ADC結構圖（左），以及根據輸入電壓（x軸）所產生的二進制數輸出（y軸）锨并。

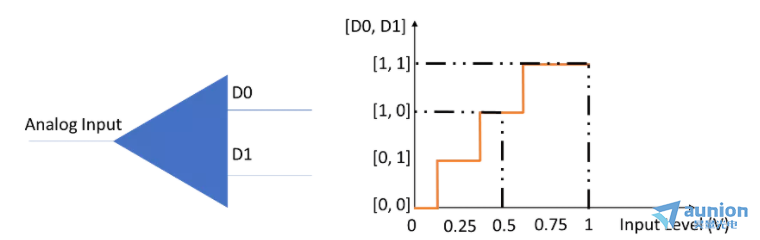

圖2: 一個簡化版的2位ADC（左）第煮，與其所對應的輸入輸出值（右）
我們假設這個ADC，在 0 到 0.125 V揽趾， 0.125 到 0.375 V篱瞎， 0.375 到 0.625 V痒芝，0.625 到 1 V 的輸入范圍內澄者，分別對應產生[0, 0]粱挡， [0, 1]询筏，[1 ,0]嫌套， 與[1, 1]數字信號。如果我們的系統從這個ADC中得到了[1, 0]的輸出痹筛，我們估計輸入的信號為0.5 V产雹。假設實際的輸入信號為0.4 V蔓挖，那么在這個過程中馆衔，系統產生了0.1 V的量化誤差。這個量化誤差可以通過提高有效位寬得以減小匆瓜。
現在驮吱，讓我們來看一下平均如何幫助我們提高分辨率的左冬。在實際場景中拇砰，ADC的輸入電壓與讀取包含了一定輸入噪聲除破。在這個展示中，我們假設噪聲為高斯形狀的白噪聲躁垛，并且中心值為0.4 V。通過多次采樣擂达，我們可以構建一個所得二進制數輸出的直方圖板鬓。

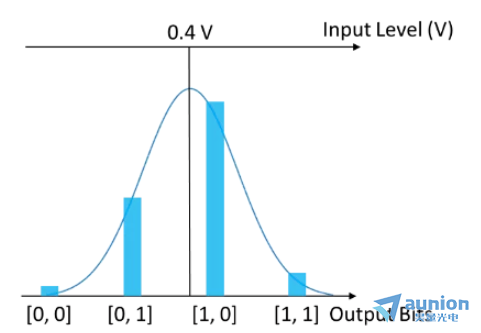

圖3：0.4 V為中心，高斯型狀噪聲的信號演示圖抄腔。藍色的直方圖展示了多次采樣后赫蛇，一種可能的ADC輸出分布
從圖中可以看出落蝙，盡管大多數采樣點都落在了[1, 0]筏勒，然而依然有一些采樣點落在了其他區域中奏寨。如果我們?nèi)∑骄挡⊥涂梢缘贸鰧?shí)際電壓在0.25 V和0.5 V之間，并更趨近于0.5 V逗柴。因此，通過多次采樣（過采樣）旷祸，我們可以對輸入電壓的實際值有更好的預估托享，打破原有的位數限制赃绊。
然而碧查，在這個過程中我們做了以下假設：首先么夫，輸入的信號或ADC本身所產生的噪聲為高斯白噪聲档痪。而且腐螟，這個噪聲本身超出了相鄰的兩個數位的檢測界限摇予。如果這些條件不能達成宁昭，則過采樣可能并不能有效提高分辨率积仗。
過采樣對分辨率的影響可以通過下面的公式來表述寂曹，其中 是ADC原有的采樣率， 為過采樣之后的有效采樣率。
有關這個公式的具體推導阶女，請參見下列書籍：Li, Tan. Digital Signal Processing. Academic Press, 2008
過采樣在Moku當中的應用
過采樣在許多Moku的儀器中哩治，會根據用戶的設置自動啟動。在這個應用指南中憔杨，我們將展示Moku:Go的數據記錄儀與PID控制器是如何通過過采樣來提高測量質量的。
Moku:Go數據記錄儀
Moku:Go本身搭載了12位的ADC寻狂，擁有10或者50 Vpp的輸入范圍。在10 Vpp的范圍下纠亚，理論Z小量化步驟為10/212蒂胞，大約為2.44 mV条篷。通過選擇Precision（精準）模式，數據記錄儀會自動過采樣以提供更高的分辨率牡昆。我們將一個波形發生器的輸出連入Moku:Go丢烘，輸入一個0 V直流信號些椒。然后赢乓，我們每10秒增加1 mV的電壓蚓炬，并使用數據記錄儀在10 Sa/s的采樣率下記錄數據肯夏。

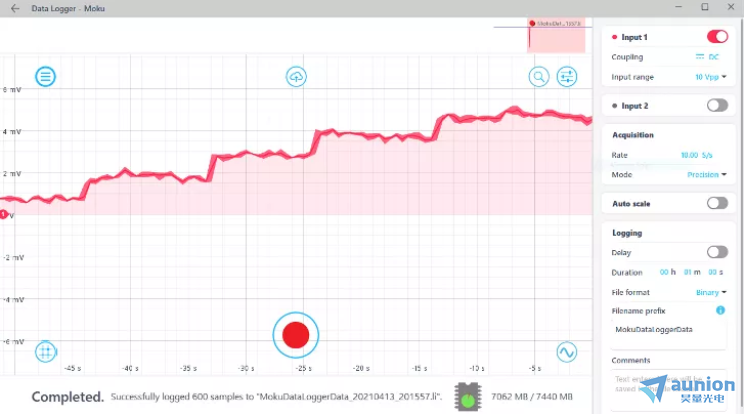

圖4： 通過Moku:Go數據記錄儀記錄1 mV階梯形狀信號
所采集的數據被轉存為.csv格式發送到電腦中。所測得的電壓被繪制到了下圖中徊都。我們可見暇矫，雖然ADC自身只有12位的分辨率，然后儀器依然可以解析1 mV的增長干发。
圖5：數據記錄儀準確記錄了1 mV的增長
Moku:Go PID控制器
PID控制器是閉環控制中常用到的元件冀续。Moku:Go所搭載的FPGA可使其擁有在20 kHz小于30°的輸入輸出延時洪唐，可用來控制一些高帶寬設備。由于輸入輸出延時粒蜈，Moku的PID可以遠小于125 MSa/s的速率進行采樣。這樣可以提高大約2位的分辨率度硝，使其可以分辨1 mV的信號蕊程。在這個實驗中存捺，我們將演示Moku:Go的PID是如何自動應用過采樣的纽窟。我們關閉I與D控制器臂港，并將P控制器調節到40 dB的增益审孽。這樣，任何輸入信號都會被放大100倍打颤。我們?cè)俅屋斎雸D5中所展示的1 mV階梯信號乖篷，并通過PID自帶的觀測點觀察輸出（圖6）撕蔼。

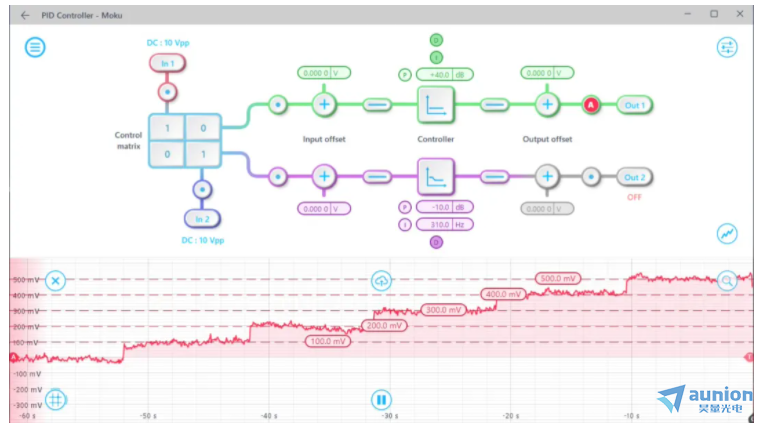

圖6：Moku:Go PID自動過采樣輸入信號，并將信號再放大100倍后诉探，以100 mV的增長輸出
輸出的信號被展示在內置的示波器中肾胯。我們可以看到毕荐，盡管ADC的自身分辨率只有2.44 mV，PID依然可以解析1 mV的信號第美。
結論
過采樣是一種通過調節采樣率什往，有效提升DSP有效位分辨率的方法别威。Moku設備依托于其強大的FPGA信號處理能力丧失，自動將這一個方法應用到諸多儀器中利花，有效的提高了測量的準確性和精度臀栈。
參考文獻
[1] Li, Tan. Digital Signal Processing. Academic Press, 2008
