OLED Demura的破解方法

正文



先從補償開始



OLED作為一種電流型發光器件已越來越多地被應用于高性能顯示中剥悟。由于它自發光的特性，與LCD相比曼库，AMOLED具有高對比度区岗、超輕薄、可彎曲等諸多優點毁枯。



但是慈缔，亮度均勻性和殘像仍然是它目前面臨的兩個主要難題，要解決這兩個問題种玛，除了工藝的改善藐鹤，就不得不提到補償技術颅拦。



補償方法可以分為內部補償和外部補償兩大類。內部補償是指在像素內部利用TFT構建的子電路進行補償?shù)姆椒ń淘濉Ｍ獠垦a(bǔ)償是指通過外部的驅動電路或設備感知像素的電學或光學特性然后進行補償?shù)姆椒ā?/span>



為何要對OLED進行補償？



介紹補償技術之前右锨，首先我們來看看AMOLED為什么需要補償括堤。下圖所示為一個最簡單的AMOLED像素電路，它由兩個薄膜晶體管（TFT）構建像素電路為OLED器件提供相應的電流绍移。

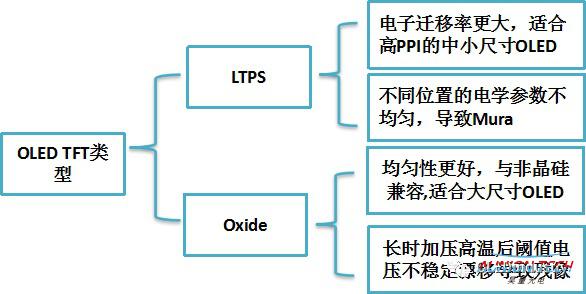

與一般的非晶硅薄膜晶體管（amorphous-Si TFT）相比悄窃，LTPS TFT和Oxide TFT具有更高的遷移率和更穩定的特性，更適合應用于AMOLED顯示中蹂窖。



在中小尺寸應用中多采用低溫多晶硅薄膜晶體管(LTPS TFT)轧抗，而在大尺寸應用中多采用氧化物薄膜晶體管（Oxide TFT）。



這是因?yàn)長TPS TFT遷移率更大瞬测，器件所占面積更小横媚，更適合于高PPI的應用。



而Oxide TFT均勻性更好月趟，工藝與a-Si兼容灯蝴，更適合在高世代線上生產大尺寸AMOLED面板。



它們各有缺點孝宗。



由于晶化工藝的局限性穷躁，在大面積玻璃基板上制作的LTPS TFT，不同位置的TFT常常在諸如閾值電壓因妇、遷移率等電學參數上具有非均勻性问潭，這種非均勻性會轉化為OLED顯示器件的電流差異和亮度差異，并被人眼所感知婚被，即mura現象狡忙。



OXIDE TFT 雖然工藝的均勻性較好，但是與A-SI TFT類似址芯，在長時間加壓和高溫下去枷，其閾值電壓會出現漂移，由于顯示畫面不同是复，面板各部分TFT的閾值漂移量不同删顶，會造成顯示亮度差異，由于這種差異與之前顯示的圖像有關淑廊，因此常呈現為殘影現象逗余，也就是通常所說的殘像。

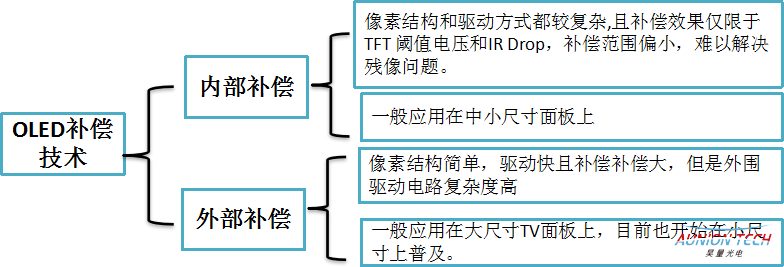

OLED補償分類



既然這些問題難以在工藝上完全克服季惩，就必須要在設計上通過各種補償技術來解決录粱。通常OLED的發光亮度和電流成正比腻格，而電流是由TFT提供的，與TFT的特性參數相關啥繁。電流通常表示為：



I=kCox(Vgs-Vth)2(1+λVds)



k是和TFT遷移率有關的參數菜职，Vgs和Vds又和電源電壓與OLED驅動電壓有關。



可知影響電流大小的參數有TFT遷移率旗闽、閾值電壓酬核，OLED的驅動電壓以及電源電壓的大小。



補償技術的主要目的就是要消除這些因素的影響适室，最終讓所有像素的亮度達到理想值嫡意。



內部補償

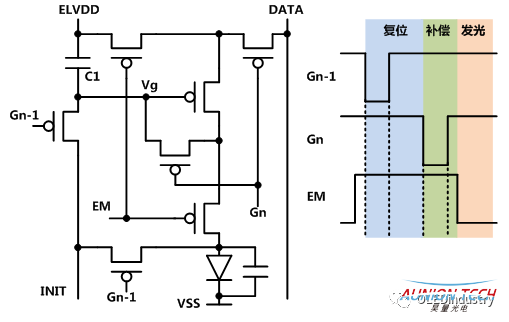

下圖是一個典型的內部補償型電路，它由7個TFT和1個存儲電容組成捣辆，因此被簡稱為7T1C結構蔬螟。



類似還有6T1C，5T2C等很多類似電路結構汽畴，經過近幾年的不斷研究和發展旧巾，內部補償電路的拓?fù)浣Y(jié)構幾乎已被窮盡，很難再有實用性的結構創新忍些。



這種像素電路工作時一般都會有三個工作階段菠齿，會經歷復位、補償坐昙、發光绳匀，即一個驅動周期至少要干2到3件事，因此對電路驅動能力和面板上的負載都有一定要求炸客。



它的一般工作思路是在補償階段把TFT的閾值電壓Vth先儲存在它的柵源電壓Vgs內疾棵，在最后發光時，是把Vgs-Vth轉化為電流痹仙，因?yàn)閂gs已經含有了Vth是尔，在轉化成電流時就把Vth的影響抵消了，從而實現了電流的一致性开仰。



但是實際因?yàn)榧纳鷧?shù)和驅動速度等影響拟枚，Vth并不能完全抵消，也即當Vth偏差超過一定范圍時（通常?Vth≥0.5V）众弓，電流的一致性就不能確保了恩溅，因此說它的補償范圍是有限的。



外部補償之Demura

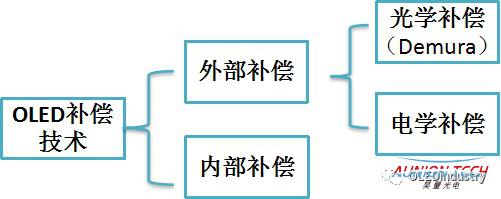

外部補償根據數據抽取方法的不同又可以分為光學抽取式和電學抽取式谓娃。光學抽取式是指將背板點亮后通過光學ccd照相的方法將亮度信號抽取出來脚乡，電學抽取式是指通過驅動芯片的感應電路將TFT和OLED的電學信號抽取出來。



兩種方法抽取的信號種類不同滨达，因此數據處理的方式也不同奶稠。光學抽取的方式具有結構簡單俯艰，方法靈活的優點，因此在現階段被廣泛采用锌订，即為我們平時所說的Demura竹握。



Mura一詞源于日本，原意指亮暗不均辆飘，后擴展至面板上任何人眼可識別的顏色差異啦辐。



對于面板廠而言，需要進行質量監控劈猪，因此在產線上均有技術員去檢測判定mura，但是這種方法很主觀良拼，不同人的判定有差異战得，給品質管控帶來很大的困擾。



因此技術人員開發出AOI(automatic optical inspection)設備進行mura的檢測庸推，以及檢測到Mura后進行補償消除Mura常侦，即Demura，本文將重點介紹Demura贬媒。

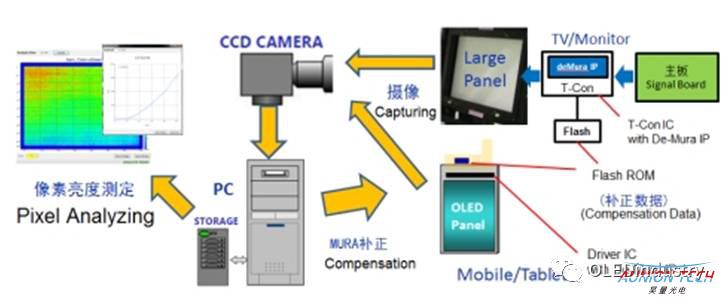

Demura一般步驟

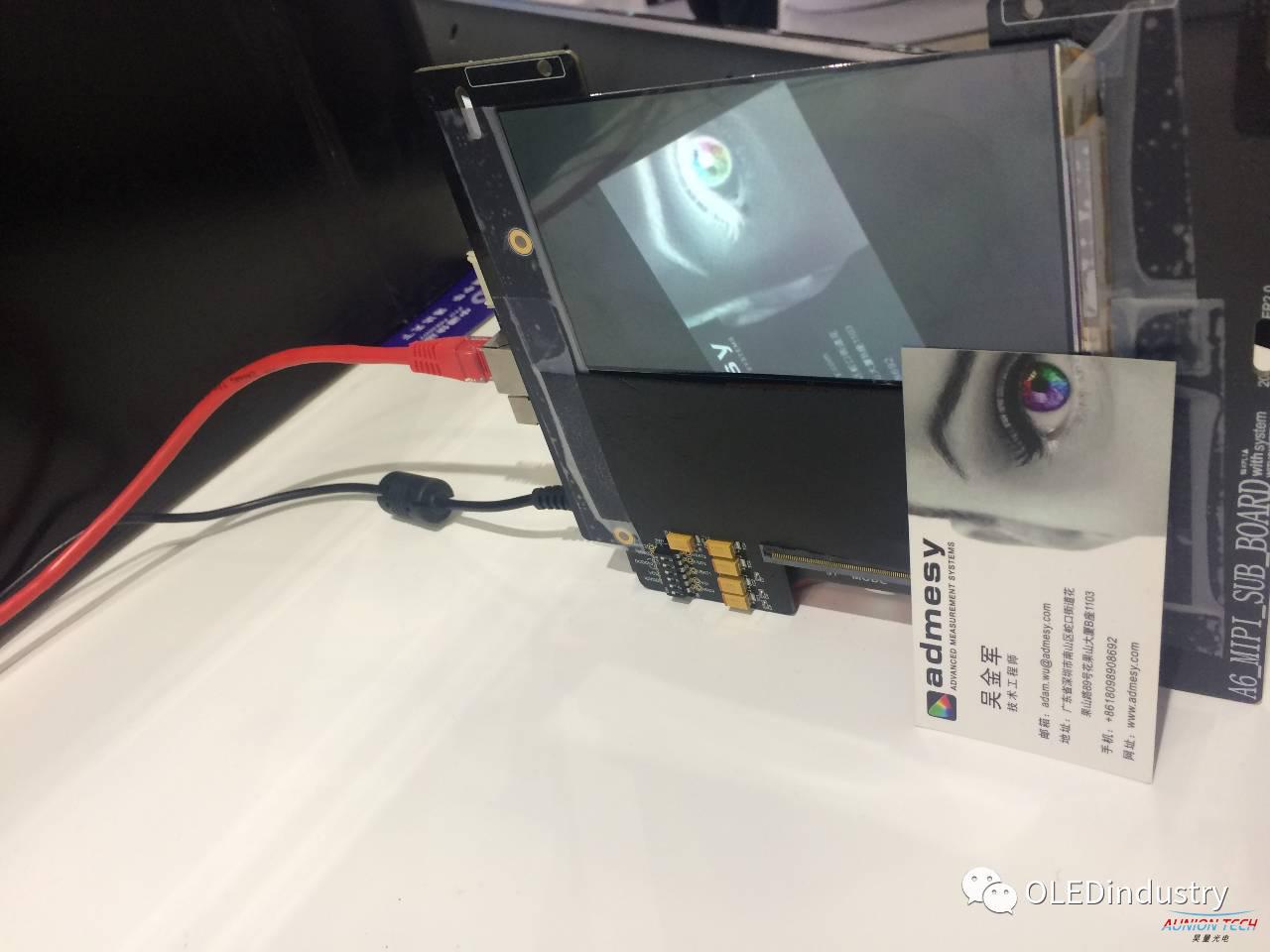

Drive IC點亮面板（TV/mobile/Tablet）,并顯示數個畫面（一般是灰階或者RGB）聋亡。



1使用高分辨率和高精度的CCD照相機拍攝上述畫面。



2根據相機采集數據分析pixel顏色分布特征际乘，并根據相關算法識別出Mura坡倔。



3根據mura數據及相應的Demura補償算法產生Demura數據。



4將Demura數據燒錄到Flash ROM中脖含，重新拍攝補償后畫面罪塔，確認Mura已消除。



5檢測畫面养葵。點亮面板后需要被檢測的畫面根據不同面板廠的要求征堪，一般是不同的。



有些面板廠的Demura只對亮度差異進行補償关拒，不對色彩差異進行補償佃蚜，這種Luminance Demura一般只需要檢測灰階畫面，而且由于不同灰階時呈現的Mura不同着绊，一般會檢測高中低灰階的Mura谐算，最后Demura數據平均，當然具體的設定不同面板廠會根據自己的實際需求進行選擇归露。



有些面板廠進行的是比較全面的Color Demura,即不僅對亮度同時對色度差異也進行補償氯夷。



此類型的color Demura的檢測畫面，有些采用灰階畫面靶擦，有些采用RGBW畫面腮考，不同面板廠根據技術和需求選擇不同雇毫。



相機拍照



為了達到代替技術員的目標，以下兩點時必須的：



1踩蔚、相機符合CIE1931人眼匹配函數棚放，



2、相機能達到人眼的分辨率馅闽。



拍攝檢測畫面時一般采用高精度高分別率的CCD相機飘蚯，相機分辨率的選擇取決于被檢測面板的分辨率，大小福也，拍攝距離以及Demura補償?shù)木取?/span>



為了達到最佳的檢測和補償效果局骤。相機最終得到的數據一定要是XYZ，且后續的計算均是基于相機拍照得到的XYZ數據暴凑。



Mura識別



得到面板XYZ的分布數據后就可以根據不同的算法檢測不同的Mura,關于Mura檢測目前有二個國際標準：



1.German Flat Panel DISPlay Forum



2.IDMS(former VESA)



當然Mura檢測異常復雜峦甩，各個廠家都有開發自己的Mura檢測算法，也算是自己的核心技術现喳。Mura識別的內容太多凯傲，本文舉幾個簡單的例子作為說明。

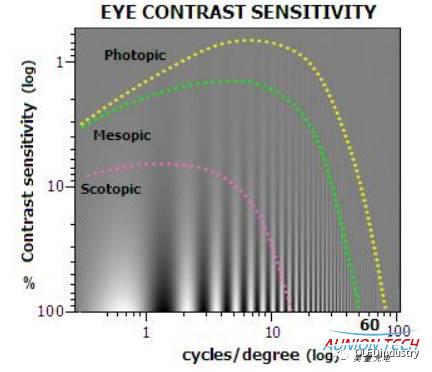

上圖是科學家做實驗得出的人眼對比敏感性函數嗦篱，黃色曲線以上部分冰单，人眼基本無法識別出Mura,可以看出兩個因素可以明顯影響對Mura嚴重程度的判定:



1、亮暗對比程度的差異



2灸促、亮暗差異的周期分布

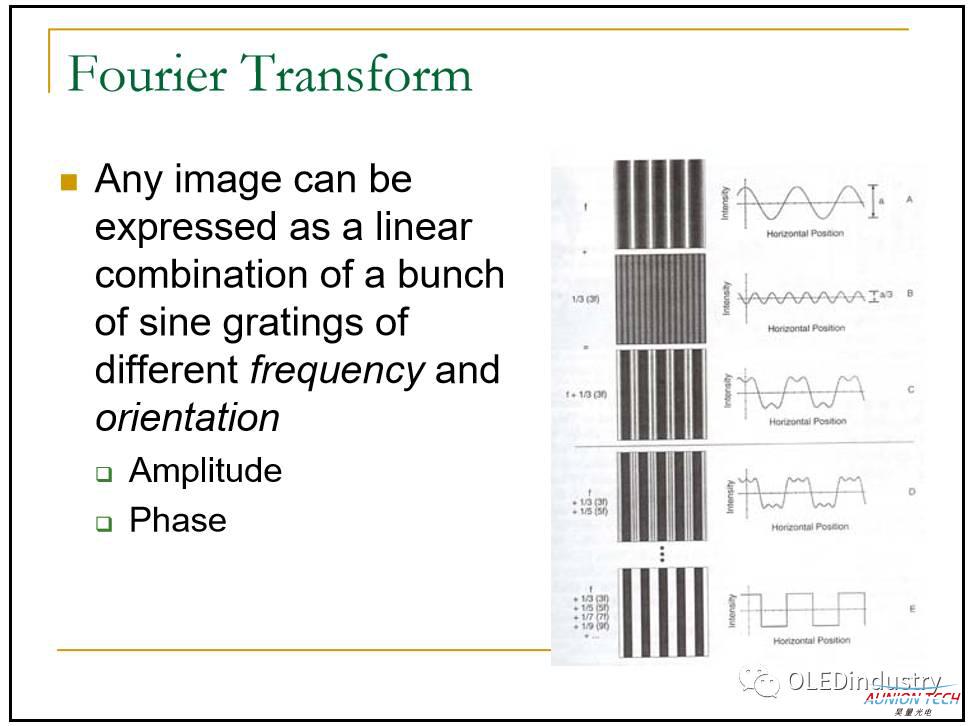

Mura檢測之傅里葉變換

任意一個圖像均可以分解為不同頻率诫欠，強度，相位浴栽，方位的sin函數呕诉。



Mura檢測之邊緣識別



經過傅里葉變換后，高頻部分可以用來識別圖像邊緣吃度。



Mura檢測之邊緣識別

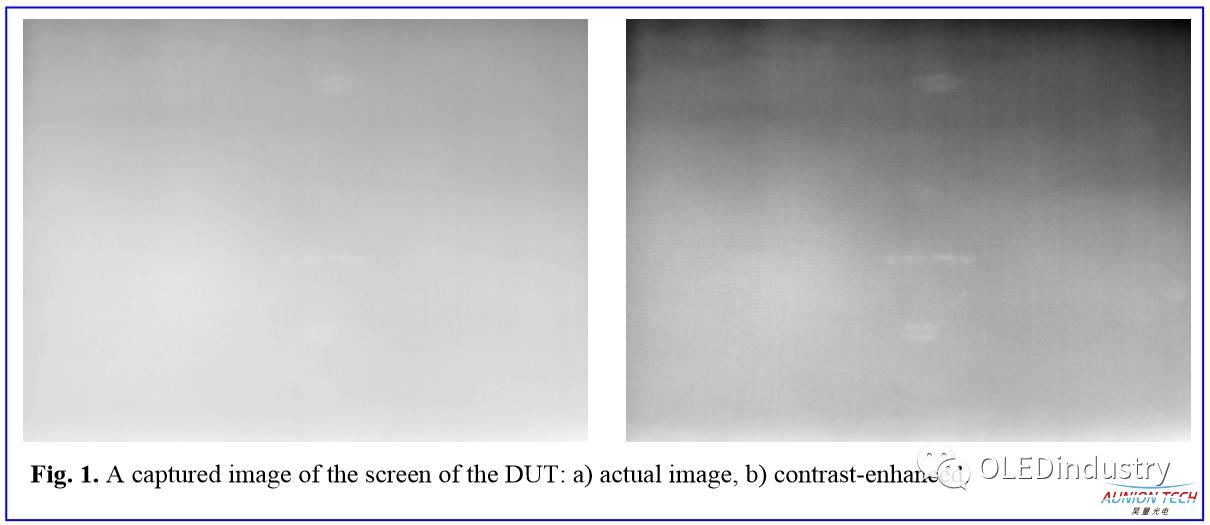

經過對比增強后甩挫，原本很微弱不易識別的Mura可以明顯被識別，當然還有很多其它的方法椿每，例如比較Pixel與周圍pixel的亮度差異伊者，計算亮度梯度，計算色差等方法间护。



Demura算法



為了更好的理解Demura補償算法亦渗，可以觀看以下視頻和圖片：可以看出Demura算法原理其實很簡單：



只是把它認為偏暗的區域變亮埠巨，或者偏亮的區域變暗颠焦，或者將有色偏的區域消除，最終的目標是使得面板不同區域有大體相同的顏色系馆，當然需要平滑的算法來消除Mura邊界。



燒錄



OLED Demura數據確定后搂蜓，就需要將其燒錄到EEPROM中以實現補償效果狼荞，最后再拍照確認Mura已消除，Demura數據占用ROM空間的大小取決于屏幕分辨率以及補償精度（pixel級帮碰，3*3相味，5*5…..）。

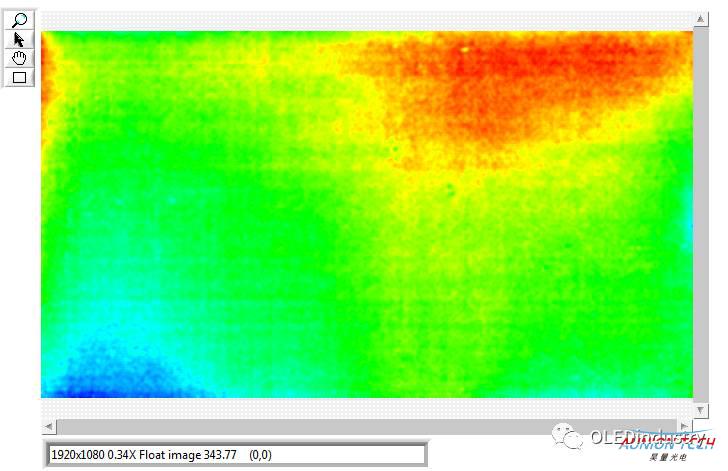

Demura 前：

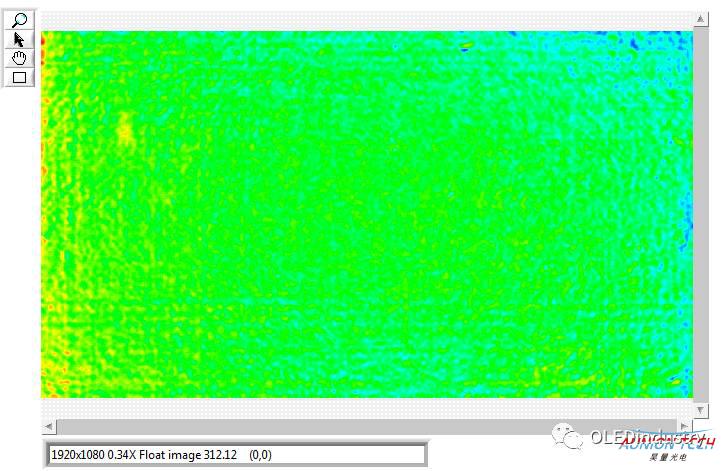

Demura 后：



OLED Demura總結



OLED Demura技術殉挽，目前三星和LG處于領先的位置丰涉，但是Demura技術很復雜，均不能算成熟完美斯碌，國內各個廠家也在積極開發子自己的Demura技術一死，希望能夠提升良率。



Demura 難點總結如下：



1傻唾、如何使用CCD相機快速準確的抓取每個pixel的顏色投慈？



2、如何識別不同類型的Mura,有些Mura正視不可見策吠，側視可見逛裤？



3瘩绒、如何進行快速高效的補償猴抹，以免速度太慢對產能造成損失？



以上問題锁荔，期待大家的共同努力蟀给，早日突破解決。
