超薄面板全息視頻顯示

技術背景：

全息圖自出現后一直被認為可以再現最逼真的三維圖像或杠，而不會產生視覺副作用哪怔。自1990年向抢，麻省理工學院媒體實驗室開發了第一個全息視頻系統以來认境，全息視頻已被廣泛研究用于商業化。但是挟鸠，由于存在窄視角叉信、龐大的光學器件和大算力要求的限制，尚未推出商用全息視頻顯示器(這里的時間點指的是2020年)艘希。

靜態全息技術通過使用氯化銀和光敏聚合物等全息記錄材料得以迅速發展。納米光子學和超表面也被用于重建靜態全息圖覆享。然而，這些全息介質是不可更新或具有有限的刷新頻率淹真，導致動態全息圖的生成受限讶迁。通過使用直接調制光波前的空間光調制器可以以視頻速率更新全息圖，但是還不適合應用于移動全息視頻核蘸。

要構建移動全息視頻顯示器巍糯，需要跨越空間帶寬積(決定了全息圖像的尺寸和視角。靜態全息圖以亞波長密度記錄全息信息客扎，可以具有大的視角祟峦，而空間光調制器的像素尺寸大、像素?cái)?shù)小徙鱼，當前的空間光調制器的空間帶寬積比靜態全息介質小數百倍宅楞，因而視角小)针姿、大的相干背光源(操縱光需要復雜的光學組件和大空間要求，全息視頻顯示很難如當今的平板顯示那么薄)厌衙、實時計算全息圖所需的巨大計算資源消耗(針對視頻幀率高質量的全息圖距淫，已有的提高計算速度的優化算法依賴于集群處理器或者高性能的并行處理系統)等障礙。

技術要點：

基于此榕暇，韓國三星電子的Jungkwuen An和Hong-Seok Lee等人提出了一種交互式超薄面板全息視頻顯示器(使用傳統的UHD LCD實現了世界上首款超薄全息全息視頻顯示器，后續將沿著降低尺寸喻杈，適合手機應用方向研究)彤枢，解決了低SBP，龐大光學系統筒饰，巨大計算資源消耗的難題缴啡。所提方案適用于在辦公室和家庭環境中提供逼真的三維視頻。

(1)由一個相干背光單元和光束偏轉器組成轉向背光單元(steering-backlight unit,S-BLU)瓷们，將視角擴大30倍盟猖；

(2)所有光學元件被設計和加工成超薄結構(顯示部分厚度為1cm，系統整體厚度<10cm)换棚；

(3)由單芯片F(xiàn)PGA執行實時4k(3840x2160)全息視頻處理(30fps)式镐。

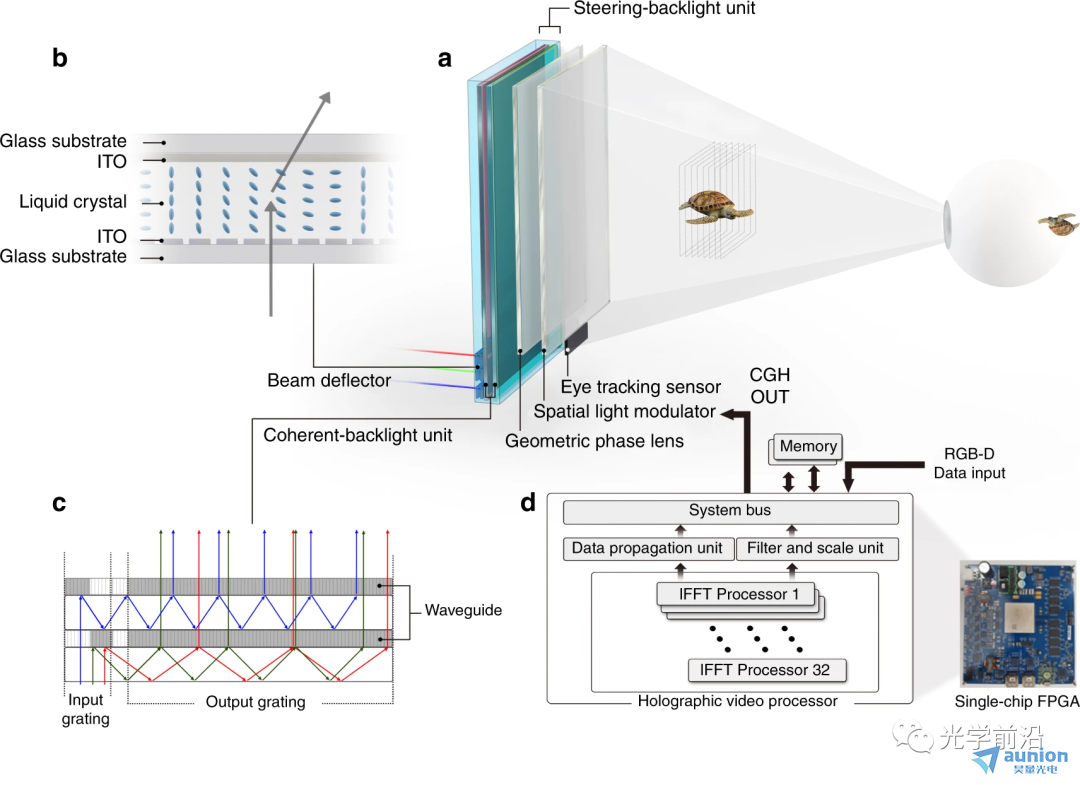

圖1 光學結構的關鍵部件和全息視頻處理器示意圖.(a)光學架構包含光束偏轉器固蚤、相干背光單元娘汞、一個幾何相位透鏡和一個空間光調制器。(b)光束偏轉器原理夕玩，它以類似于棱鏡的行為將透射光轉向：在520nm波長時，垂直和水平相位陣列以角分辨率0.02°偏轉光線燎孟，最大偏轉角~15°禽作。(c)使用波導的相干背光單元布局：第一個波導用于紅光和綠光，第二個波導用于藍光揩页，堆疊起來增加整體效率旷偿。(d)全息視頻處理器在單芯片F(xiàn)PGA上完成。

實驗結果：

實時交互式的超薄面板全息視頻爆侣，用戶通過按鍵實時與海龜交互萍程。

附錄：

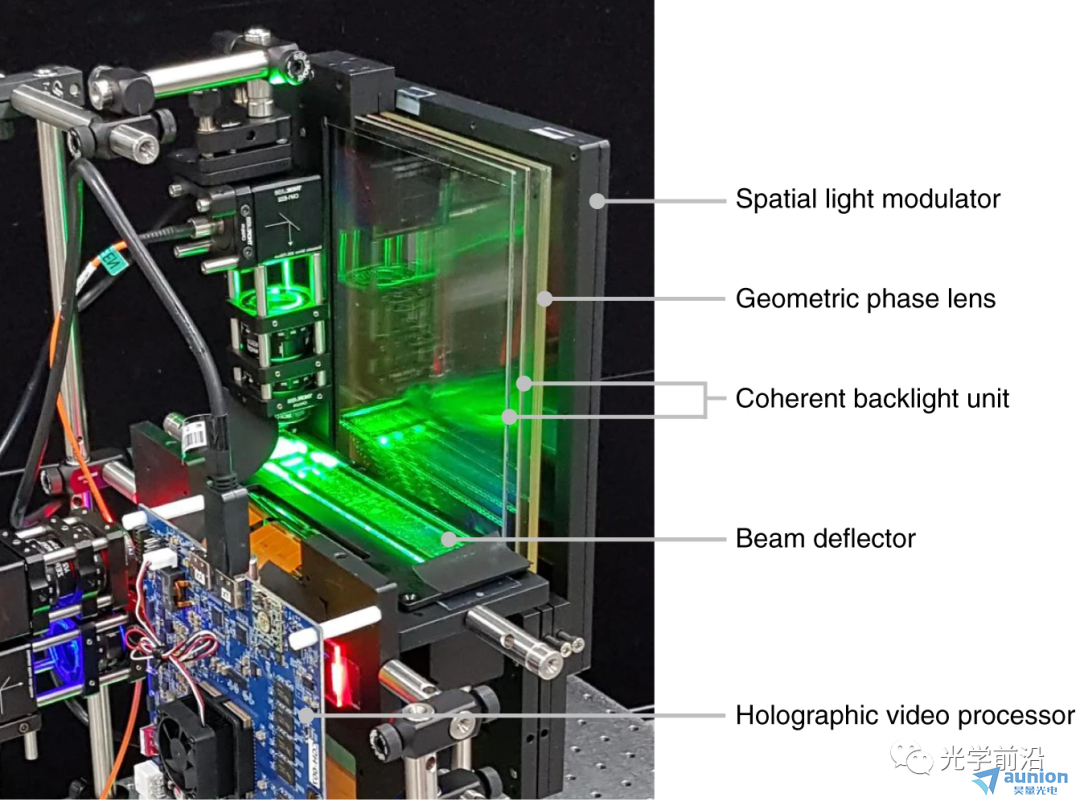

圖2 超薄面板全息視頻顯示器

三色激光二極管作為相干光源，激光穿過光束偏轉器和相干背光單元兔仰，生成的相干白光通過焦距為1m的幾何相位透鏡到達空間光調制器茫负。一個10.1英寸的UHD商用LCD在這里用作空間光調制器

使用Xilinx Kintex UltraScale (XCKU115- FLVA1517-2-E)作為全息視頻處理器乎赴。使用DISPlayPort 1.2和 Xilinx DisplayPort intellectual property(IP)忍法。使用兩個DDR4存儲器模組和Xilinx memory interface generator IP潮尝。DDR4 memory interface使用300MHz時鐘，所有其它數據處理單元使用150MHz時鐘勉失。全息視頻處理器在FPGA芯片上使用258942(39.03%)LUTs,987(45.67%)塊隨機存取存儲器和665(12.05%)數字信號處理器切片。全息視頻處理器的性能接近140Giga operations per second嗤堰。

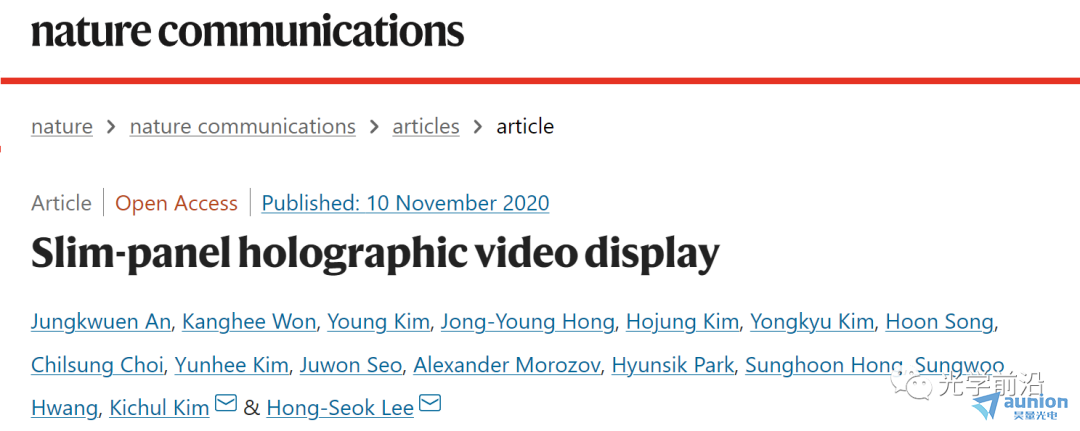

參考文獻：An, J., Won, K., Kim, Y. et al. Slim-panel holographic video display. Nat Commun 11, 5568 (2020).

DOI： https://doi.org/10.1038/s41467-020-19298-4
