相位偏折術/PDM/偏折測量（Deflectometry）技術簡介

正文

相位偏折術/PDM/偏折測量（Deflectometry）技術簡介

摘要：

偏折測量技術（PDM）又稱為相位偏折術或條紋反射法履羞，是一種非接觸式、低成本屡久、高魯棒性且高精度的面形測量技術,絕對檢測精度可達10-20nm RMS,可以用于平面忆首、球面、非球面被环、離軸拋物面糙及、自由曲面等面型的高精度檢測。具有測量角度大筛欢、非接觸浸锨、精度高、速度快等特點版姑。

偏折測量系統構成：

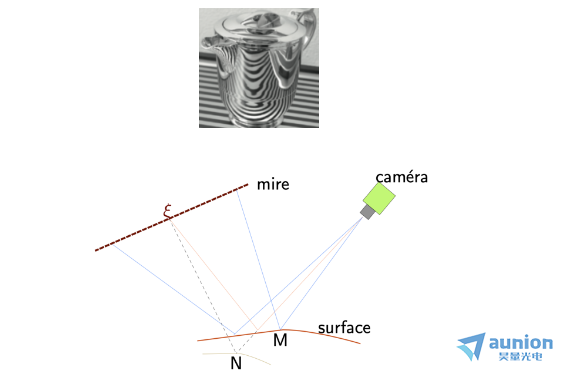

相位偏折測量系統主要由ccd相機 柱搜、LCD顯示屏和待測件三個部分組成，系統配置如下圖剥险。LCD顯示屏投射提前生成好的結構光正弦條紋聪蘸，正弦條紋被待測鏡表面反射后發生畸變，CCD相機采集畸變后的條紋表制，再利用相位斜率映射 關系從畸變的條紋圖中計算出待測鏡梯度信息健爬。zui后根據基梯度數據的面形重構算法，重建出待測鏡的面形夫凸。

偏折術基本原理：

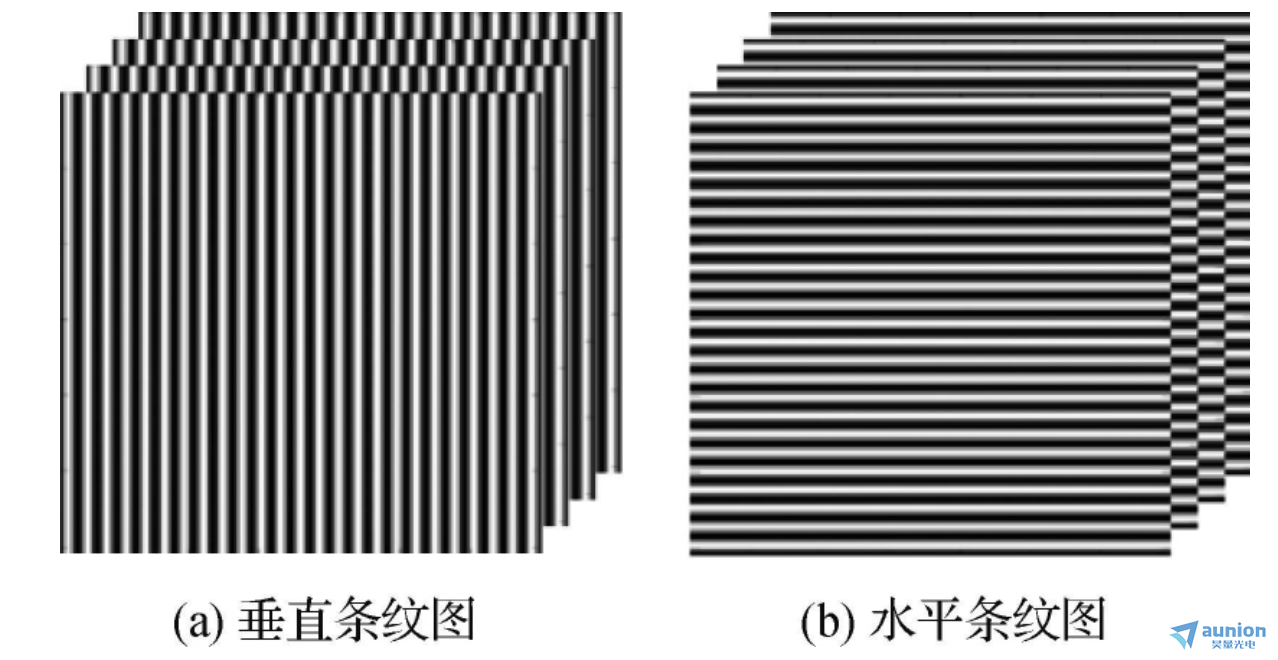

首先浑劳，LCD顯示設備顯示預先編碼的結構光圖案（正弦光柵圖），被測物體表面按照光的反射定律反射這些結構光夭拌，并被放置于另一角度的相機采集魔熏。

然后衷咽，通過上面所提到的折疊相位、絕對相位計算方法解調變形條紋中的相位信息蒜绽。

zui后镶骗，根據建立的相位—梯度—深度或相位—深度關系，以及標定的系統結構參數得到被測物體的三維形貌數據躲雅。

偏折測量技術優勢：

測量范圍寬：能夠測量平面鼎姊、球面、非球面相赁、離軸拋物面相寇、自由曲面等；

對環境噪聲不敏感：具有非常強的抗環境干擾钮科；

系統搭建簡單唤衫、性價比高：使用商業化的配件，對成像光路沒有特殊要求绵脯。

偏折測量技術現狀：

在現實中佳励，偏折測量技術的實現是復雜的，因?yàn)橐环矫鎲我坏膱D像是不夠的蛆挫，而且還需要準確地表征圖像的尺寸以及物體與觀察者之間的距離赃承。確實，定義目標發出的圖像和相機捕捉到的反射之間關系的數學公式是已知的悴侵，但它們包含太多的變量瞧剖，使得方程在實踐中只有一個解。這就是我們的創新之所在畜挨。我們開發了一種校準方法筒繁，該方法實施簡單，效率很高巴元，可以充分表征測量系統毡咏，從而使被測物體反射的圖像可用。

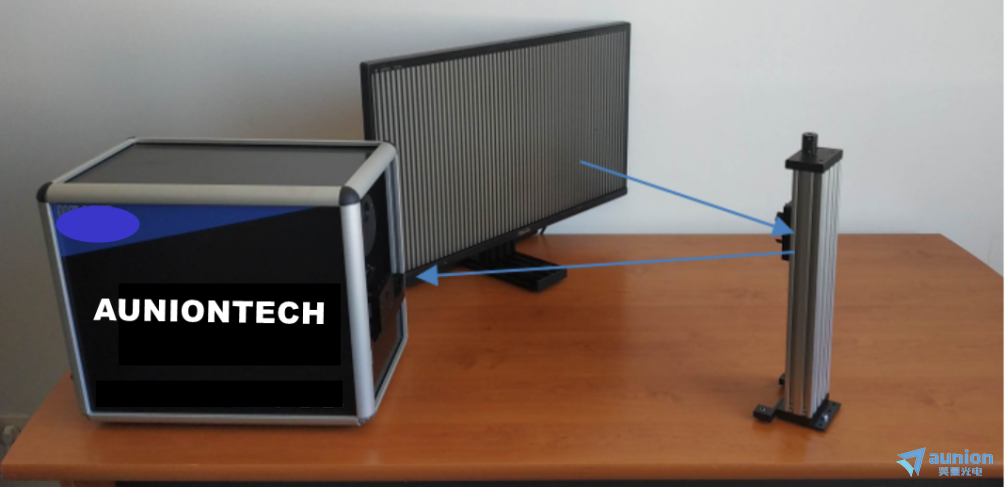

上海昊量光電設備有限公司z新推出了一款具有特殊專li技術的偏折測量系統逮刨。該系統由一個計算機屏幕(瞄準具)組成呕缭，參考圖像顯示在屏幕上。參考圖像的反射由照相機捕捉修己。顯示器和攝像頭連接到一臺計算機恢总，該計算機執行重建表面所需的復雜計算。計算機睬愤、攝像機和攝像機的定位系統集成在一個盒子里片仿，結果顯示在顯示用戶界面的第二個屏幕上。該系統對震動尤辱，環境光等環境要求非常低砂豌，系統操作簡便厢岂，用戶可以在收到貨物后30分鐘內上手操作。

偏折測量系統檢測精度：

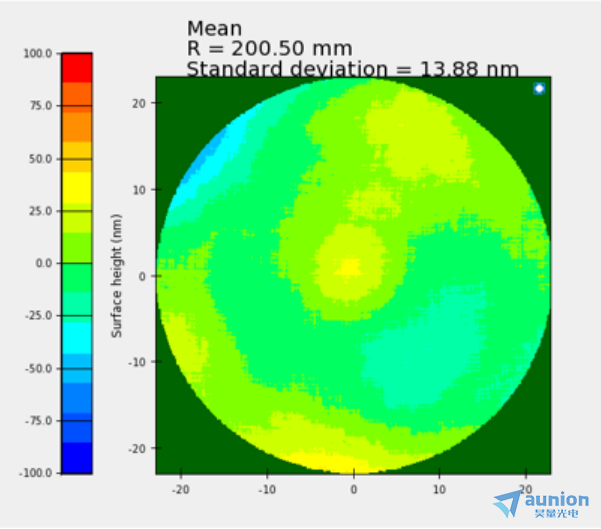

上海昊量光電設備有限公司推出的偏折測量系統精度可達<15nm RMS或者優于λ/40 RMS阳距。

結語：

隨著工業制造業發展塔粒，我國在航空航天、高端裝備制造筐摘、汽車工業卒茬、生物醫學與通信和微電子高科技等領域方面對鏡面和鏡面類等零件需求越來越大，其已經成為了我國在通信行業的關鍵零件之一咖熟。制造過程中有一道必要工序就是面形檢測圃酵，目前的常用檢測方法存在檢測效率低，檢測精度不滿足要求等問題馍管。隨著上海昊量光電設備有限公司z新的相位偏折測量系統推出辜昵，可以有效助力科技項目。

了解更多偏折測量詳情咽斧，請?jiān)L問上海昊量光電的官方網頁：

http://www.wjjzl.com/details-1530.html

http://www.wjjzl.com/details-1634.html

http://www.wjjzl.com/details-1642.html
