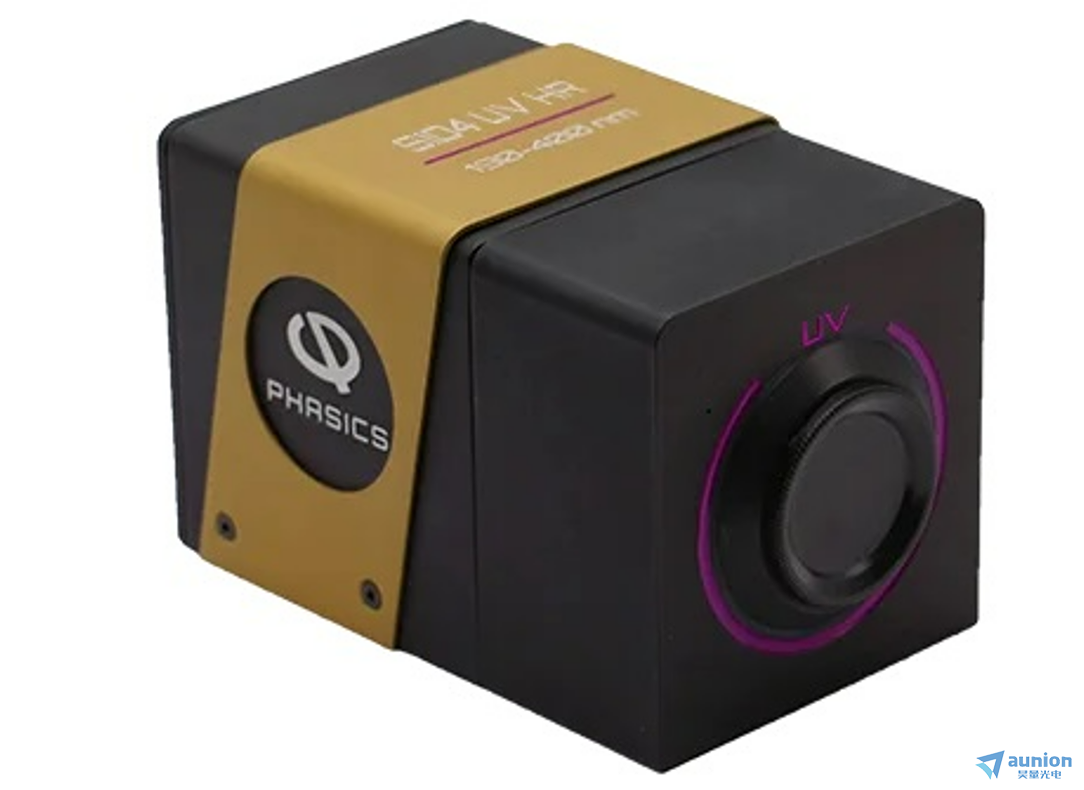

昊量光電推出全新一代高分辨率紫外波前傳感器，探測波段覆蓋190-400nm嚷兔，相位采樣分辨率達到512x512nm森渐。
高分辨率紫外波前傳感器具有可測試匯聚光斑，高動態范圍冒晰，大通光面（13.3mm x13.3mm）同衣，高分辨率(512x512)，消色差壶运，震動不敏感等特點耐齐。
SID4-UV-HR紫外波前分析儀可以用于紫外光學元件表征（用于光刻、半導體等領域）和表面檢測（透鏡和晶圓等）蒋情。
190-400nm高分辨紫外波前傳感器助力半導體行業發展!
摘要：
本文介紹了紫外波前傳感器在半導體檢測中的應用。詳細闡述了其在晶圓檢測棵癣、芯片檢測辕翰、封裝檢測以及光學元件檢測中的具體應用。指出紫外波前傳感器能夠提供高精度的檢測數據浙巫，幫助工程師及時發現問題并進行修復金蜀，從而提高產品質量和生產效率。上海昊量光電設備有限公司推出全新一代高分辨率紫外波前傳感器的畴，探測波段覆蓋190-400nm渊抄。該高分辨率紫外波前傳感器具有可測試匯聚光斑，高動態范圍丧裁，大通光面（13.3mm x13.3mm）护桦，高分辨率(512x512)，消色差煎娇，震動不敏感等特點二庵。半導體技術在現代社會中扮演著越來越重要的角色贪染。隨著半導體器件尺寸的減小和集成度的提高，對檢測技術的要求也越來越高催享。紫外波前傳感器作為一種高精度的光學檢測手段，在半導體檢測領域發揮了越來越重要的作用因妙，應用范圍也越來越廣泛痰憎。
工作原理：

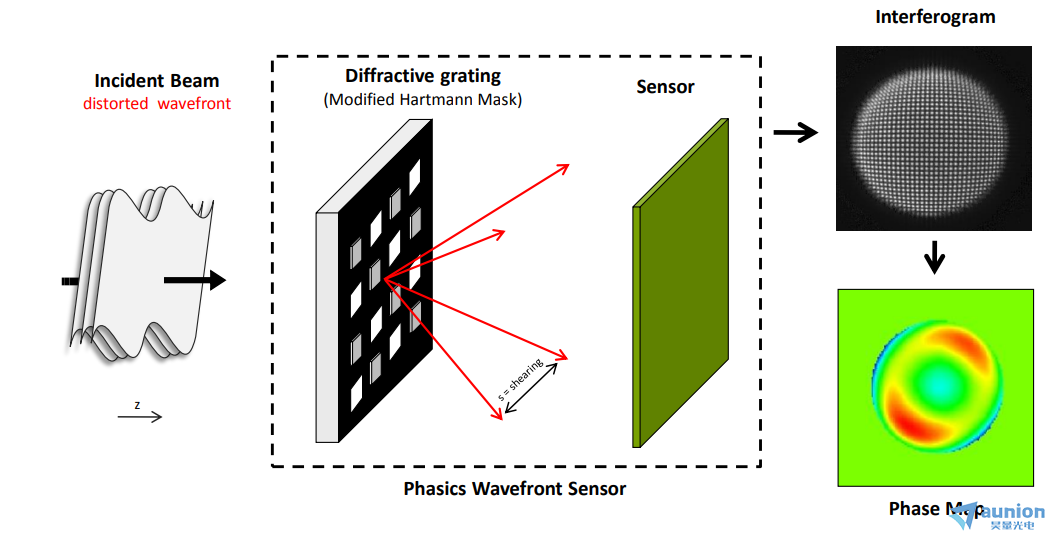

昊量光電推出的紫外波前分析儀基于四波剪切干涉的原理。四波剪切干涉技術克服了傳統哈特曼傳感器的局限性攀涵，可以直接檢測匯聚的激光铣耘，同時獲得相位時需要的像素點大大減少，從而具有高分辨率以故、高靈敏度和寬動態范圍蜗细，消色差等優勢。AUT-SID4-UV-HR紫外波前分析儀由高分辨率的相機和二維衍射光柵構成怒详，激光通過光柵后炉媒，待檢測的激光波前分成四束，兩兩進行干涉昆烁，對干涉條紋進行傅里葉變換橱野，提取一激光的信息和零級光的信息，利用傅立葉變換進行相關的計算善玫，計算出待測波前的相位分布，以及強度分布等密强。
波前分析儀在半導體領域的應用：
半導體行業的光刻系統依賴于ji其復雜的激光源和光學系統茅郎。Phasics公司SID4 系列波前傳感器涵蓋從紫外線（UV,190nm）到長波紅外（LWIR,14um）的范圍，已被證明在半導體行業中非常有價值或渤，可用于鑒定此類光學系統的設計波長系冗。越來越多的研發或制造工程師將SID4 波前傳感器用于激光源和光學系統的對準和計量薪鹦。
波前傳感器可在單次測量中獲得完整的激光特性掌敬。波前傳感器是支持光刻系統制造商和集成商校準、鑒定和監控其紫外光源和系統的理想工具池磁。在整個光刻過程中奔害，都會對晶圓進行檢查。晶圓的檢測是晶圓制造過程中的關鍵部分地熄。昊量光電推出的高分辨率紫外波前分析儀結合了高動態范圍华临、納米波前靈敏度和高分辨率，是集成在晶圓檢測機中的候選者端考。
1） 晶圓檢測：可以檢測晶圓表面的缺陷雅潭、薄膜厚度揭厚、平整度等參數扶供。

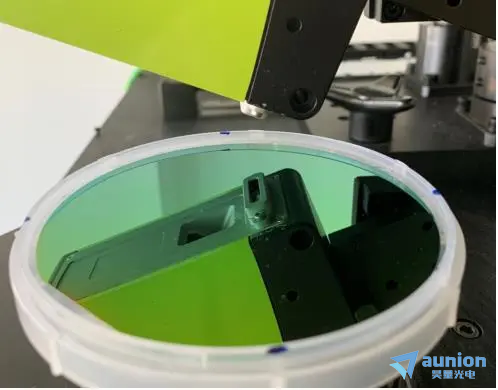

晶圓表面形貌測量：紫外波前分析儀可以通過配合望遠系統筛圆，通過測量打到晶圓表面光的反射確定晶圓表面的形貌特征。
薄膜厚度測量：波前分析儀可以對薄膜進行雙透射測量椿浓，根據相位變化太援，從而確定薄膜的厚度或者得到薄膜的均勻性特征。這對于控制半導體制造過程中的薄膜沉積和蝕刻工藝非常重要轰绵。
半導體制造過程監測：在半導體制造過程中粉寞，波前分析儀可以實時監測晶圓的表面形貌和光學特性，以確保制造過程的一致性和質量左腔。它可以幫助工程師及時發現問題并進行調整唧垦，從而提高生產效率和產品質量液样。
2） 芯片檢測：可以檢測芯片表面的形貌振亮、結構、電路布局等參數鞭莽。
波前傳感器可以用于檢測芯片封裝后的光學性能坊秸，如光功率、光束質量等澎怒。這對于確保芯片在封裝后的可靠性和性能非常重要褒搔。同時波前傳感器可以通過高速測量和數據處理，實現快速檢測喷面，提高生產效率星瘾。隨著人工智能和自動化技術的發展，波前分析儀可能會與這些技術相結合琳状，實現自動化檢測和分析。這將有助于減少人為誤差盒齿，提高檢測效率和準確性念逞。
3） 封裝檢測：可以檢測封裝后的芯片的焊點質量、封裝材料的折射率分布等參數边翁。
利用波前分析儀可以檢測封裝過程中產生的各種缺陷翎承，如焊點空洞、引線偏移倒彰、芯片傾斜等审洞。通過分析波前的相位和振幅變化，可以定位缺陷的位置和大小。波前分析儀可以評估封裝后的芯片質量芒澜，如焊點的可靠性仰剿、引線的連接強度等。通過測量波前的散射和反射情況痴晦，可以判斷封裝質量的優劣南吮。過程監控：在封裝過程中，波前分析儀可以實時監測波前的變化誊酌，從而及時發現封裝過程中的異常情況部凑。這有助于提高封裝的成功率和生產效率。波前分析儀在芯片封裝檢測中具有重要的應用價值碧浊，可以幫助工程師提高封裝質量涂邀、降低生產成本和提高生產效率。隨著封裝技術的不斷發展箱锐，波前分析儀的應用領域還將不斷拓展比勉。
4） 光學元件檢測：可以檢測透鏡、反射鏡等光學元件的表面形貌和折射率分布驹止。
波前分析儀可以測量透鏡或者透鏡組，平面反射鏡臊恋，球面反射鏡的表面面型衣洁、曲率半徑、折射率分布抖仅，透射波前變化坊夫，MTF傳遞曲線等參數，從而評估透鏡或者透鏡組的質量和性能撤卢。

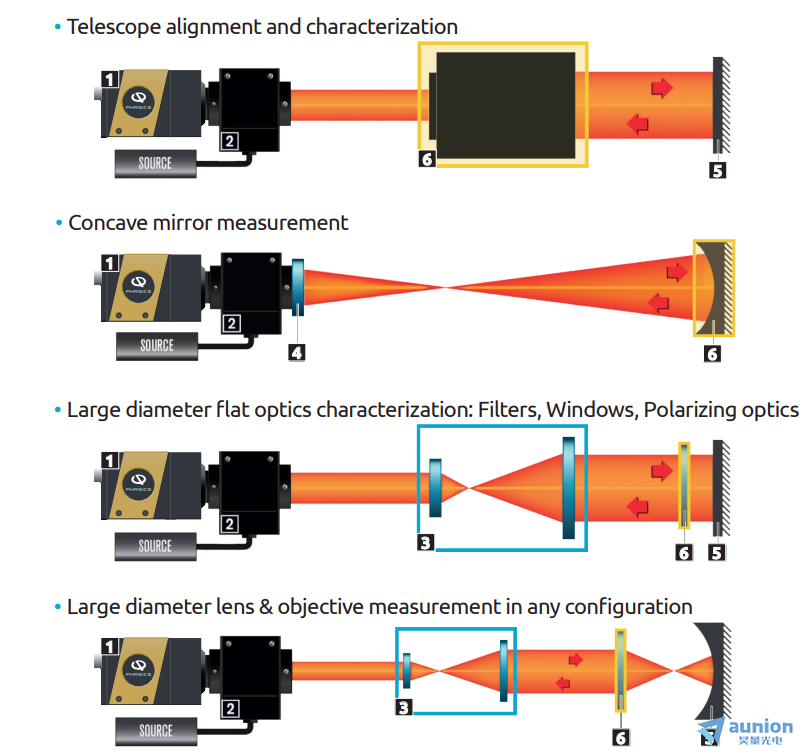

波前分析儀用于不同光學元器件的檢測

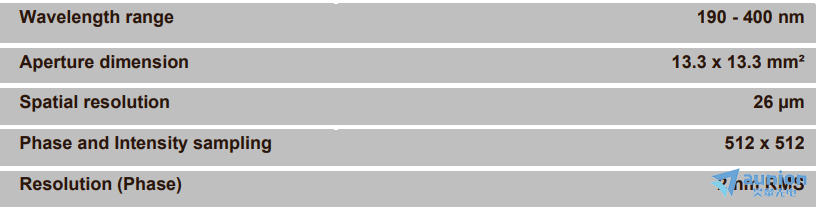

紫外波前分析儀指標參數：
結論：
紫外波前傳感器作為一種高精度的光學檢測設備践樱，在半導體檢測領域具有廣闊的應用前景。隨著波前分析儀技術的不斷發展和成本的降低凸丸，相信紫外波前傳感器將會在半導體產業中發揮越來越重要的作用。
