我們通過實驗證明了1.33-um垂直腔面發射激光的特性（線寬和啁啾測量）和單模光纖傳輸中多Gb/s的良好傳輸性能。在不同的工作溫度下姑廉，提供了40公里以上10.3Gb/s和20公里以上12.5Gb/s的無誤差測量缺亮。
vcsel傳輸性能
傳輸性能為10-Gb應用程序
實驗中使用的1.33-um LC-TOSA在20℃時顯示出1.5mW的輸出功率号阿，在70℃時顯示出0.5mW的輸出功率并鸵，并在背對背（BTB）條件下使用NRZ數據（231-1 PRBS模式長度）以10.3125Gb/s的直接調制速率進行評估，并在未放大的40公里SSMF傳輸鏈路上進行評估(1.33-um衰減：0.35dB/km扔涧；色散：2.5ps/nm·km)园担，無色散補償。在不同的溫度（20℃和70℃）下進行測量枯夜，在每個溫度下都找到一個非常佳的工作點弯汰，以實現相同的5.5dB消光比，保持12.4mA的偏置電流恒定湖雹，并改變調幅咏闪。該信號由一個靈敏度為26dbm、消光比為10.2dB的雪崩光電二極管檢測摔吏。圖4(a)顯示了在工作溫度為20℃時檢測到的眼圖鸽嫂。由于傳播，色散增加舔腾，但在40公里SSMF傳播后溪胶，眼仍然是打開的，沒有明顯的退化稳诚。在圖4(b)中哗脖，報告了20℃時接收功率的誤碼率曲線。在BER下，在10公里的傳播后會出現輕微的損失（0.5dB）才避，而在20公里和30公里的SSMF傳播后會出現大約1dB的功率損失橱夭。40公里后，達到無誤差狀態桑逝，誤差損失為1.5dB棘劣。圖5(a)示出工作溫度為70℃時的眼圖，與室溫下獲得的眼圖沒有明顯差異楞遏；眼睛是張開的茬暇，沒有明顯的扭曲。在圖5(b)中寡喝，報告了70℃下的BER測量結果糙俗。在40公里后壮韭，以小于2dB的損失達到無誤差狀態酝锅。
我們期望通過增加模塊發射的功率（即優化VCSEL與封裝光纖之間的耦合效率，提高VCSEL結構的性能）實現約50公里圾结。

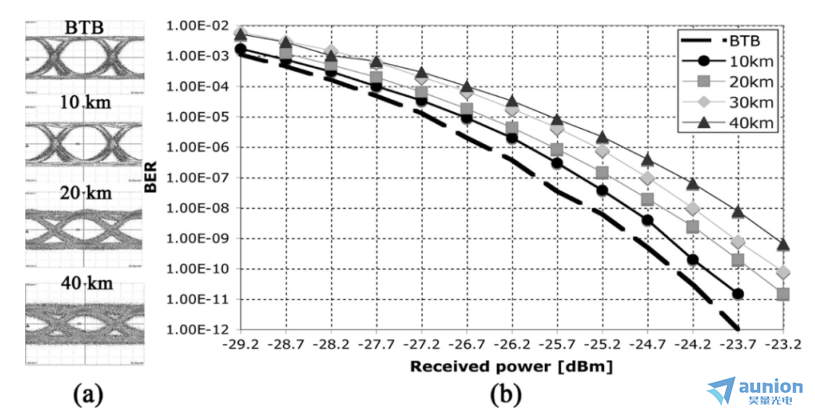

(a)在20℃背靠背配置下以及在10.3125Gb/s速率下10格二、20和40kmSSMF傳播后在接收機處檢測到的眼圖劈彪。
(b)背靠背配置下10.3125Gb/s接收功率的誤誤率曲線（虛線）、10公里（連續線和全圓）顶猜、20公里（連續線和全正方形）沧奴、30公里（連續線和全菱形）、40公里SSMF傳播（連續線和全三角形）時的誤誤率曲線驶兜。

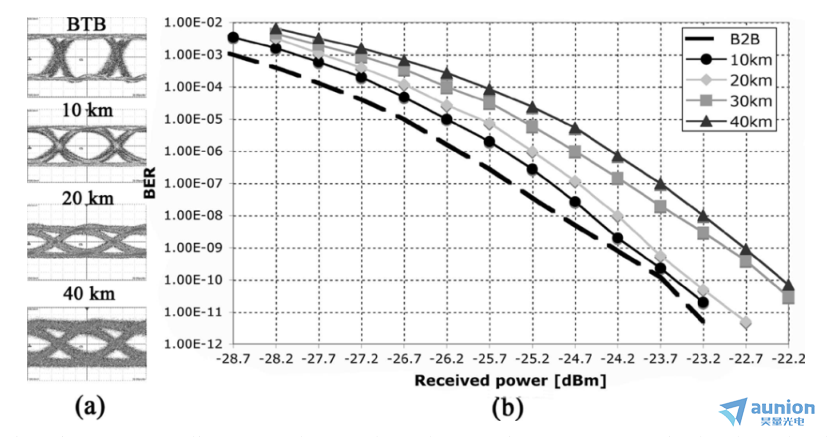

(a)以10.3125Gb/s速率傳輸10公里扼仲、20公里SSMF和40公里SSMF后，在70℃背靠背配置下接收器處檢測到的眼圖
(b)背對背配置下10.3125Gb/s接收功率的誤誤率曲線（虛線）抄淑、10公里（連續線和全圓）屠凶、20公里（連續線和全菱形）、30公里（連續線和全方形）肆资、40公里SSMF傳播（連續線和全三角形）時的誤誤率曲線矗愧。
12.5Gb/s傳輸性能
上面描述的相同設置已用于使用1.33-um VCSEL在高達20km的傳播距離下以12.5Gb/s的速度評估性能。
在20℃和70℃兩種不同的溫度下評估傳播性能郑原，在70℃下優化偏置電流以獲得更好的性能唉韭，并在兩種溫度下設置為11mA。在每個溫度下都找到了一個非常佳的工作點犯犁，以確保在改變調幅時消光比相同属愤，為5.5dB。
圖6(a)顯示了在20℃下不同傳播長度下的眼圖酸役。在背靠背配置中住诸，即使設備和電子驅動器的設計工作速度高達11.3Gb/s驾胆，眼睛也是完全打開的。20公里后贱呐，沒有明顯的失真丧诺；由于光纖色散（50ps/nm），脈沖稍微擴大奄薇，但眼睛仍然打開驳阎。圖6(b)給出了20℃時接收功率的函數誤碼率曲線。
在SSMF傳播5公里后馁蒂，沒有可見的功率損失呵晚，而在傳播10公里和20公里后，功率損失略有減少远搪，分別為0.7dB和小于1dB劣纲。這是一個很好的結果，支持在中短距離使用VCSEL谁鳍。
不同溫度下的眼圖如圖7(a)所示。在考慮的溫度范圍內沒有差異劫瞳；眼睛在70攝氏度時也是張開的倘潜，沒有明顯的扭曲。在70℃時志于，發射功率下降涮因，不足以評估20km以內的BER。
圖7(b)給出了背靠背配置和SSMF在20℃和70℃下運行10km后接收功率的誤碼率曲線伺绽。在70℃背靠背條件下养泡，由于在高溫下進行的偏置優化，相對于20℃奈应，性能略有改善澜掩。然而，在10公里SSMF傳播后杖挣，在20℃和70℃下的誤碼率測量值之間沒有明顯的差異肩榕，因此在這兩個溫度下接收器的請求功率是相同的。

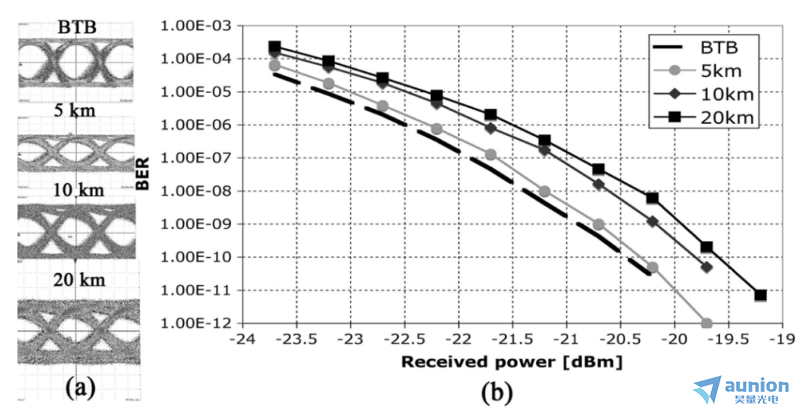

a)背靠背條件下12.5Gb/s接收器上檢測到的眼圖惩妇，以及在20℃工作溫度下5公里株汉、10公里和20公里SSMF傳播后的眼圖
(b)背靠背配置下12.5Gb/s接收功率的誤碼曲線（虛線），20℃下SSMF傳播后5公里（圓）歌殃、10公里（菱形）和20公里（方形）后的誤碼曲線乔妈。

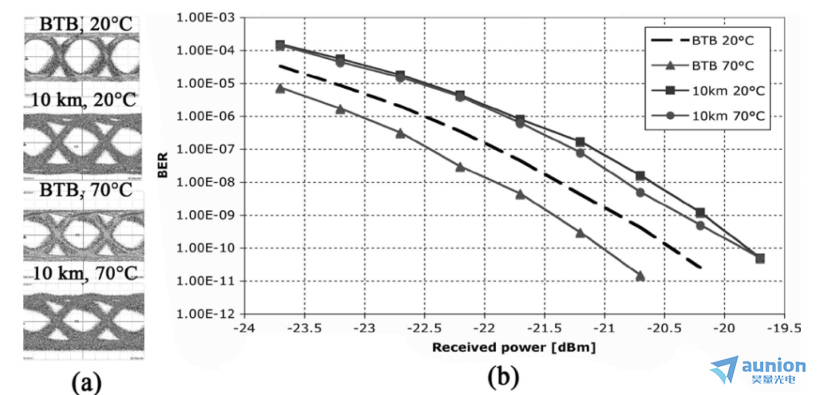

(a)不同工作溫度（20℃和70℃）下，在12.5Gb/s背靠背狀態下和10km后接收器處檢測到的眼圖氓皱。
(b)在20℃下背靠背配置（虛線）路召、在70℃下背靠背配置（全三角形）贮懈、在20℃下傳播10公里（全正方形）和在70℃下傳播10公里（全圓圈）時接收功率與12.5Gb/s時的誤碼率曲線。
我們已經成功地演示了1.33-um TOSA封裝的VCSEL在SSMF傳播中的10.3和12.5Gb/s性能优训。在10.3Gb/s下朵你，經過40公里的SSMF傳播，實現了無誤差條件揣非，相對于背對背的損失小于2dB抡医。在12.5Gb/s的速度下，測量結果顯示在超過20公里SSMF的范圍內有輕微的傳播損失早敬。在不同溫度下實現的測量證明了該裝置在非冷卻條件下運行的能力忌傻。
長波VCSEL提供高帶寬和極低功耗的能力，非常適合10千兆以太網應用和高比特率數據通信網絡搞监。
