TDTR可采用一種新穎的溫度傳感技術，利用時間分辨的磁光克爾效應(TR-MOKE)唬涧。TR-MOKE不是熱反射疫赎，而是依靠溫度相關的瞬態
克爾旋轉來檢測泵浦激光加熱下磁換能器的溫度響應，由此遵循TDTR的相同數據簡化方案碎节，可以推導出換能器膜下材料的熱特性捧搞。
基于熱磁光克爾效應的溫度測量允許使用薄得多的磁傳感器薄膜，該薄膜不必像傳統TDTR方法中所要求的那樣是光學不透明的狮荔。具有
較低熱導率的較薄換能器可以最小化換能器層中的橫向熱流胎撇，從而增強對面內熱導率的測量靈敏度。同時殖氏，當襯底的熱導率較小時晚树，換
能器層的小熱質量也能夠增強對界面熱導率的靈敏度。
圖1顯示了TR-MOKE信號檢測方案受葛。為了進行TR-MOKE測量题涨，樣品需要涂上一層薄的垂直磁化傳感器，在測量前用外部磁鐵磁化总滩。非
偏振分束器被插入在轉向PBS和顯微鏡物鏡之間纲堵，以將反射的泵浦和探測光束轉向檢測路徑。在檢測路徑中闰渔，泵浦光束被濾波器去除席函，
而探測光束通過半波片，然后被渥拉斯頓棱鏡分成兩個正交偏振分量冈涧。調整半波片茂附，使得兩個分量具有大致相同的強度。通過檢測平衡
檢測器上相對強度的變化來監測探測光束偏振的瞬時變化督弓。

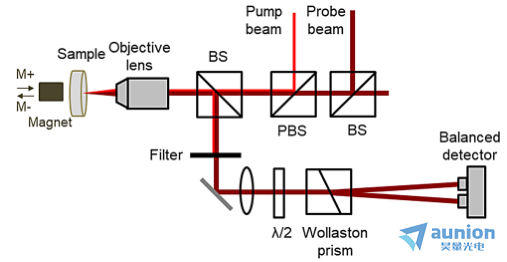

圖1. TR-MOKE探測方案示意圖营曼。反射探測光束的偏振態被渥拉斯頓棱鏡分離，并被平衡探測器探測到愚隧。放置在沃拉斯頓棱鏡前的半波
片用于平衡平均強度
在與半波片非完美平衡的情況下蒂阱，熱反射信號與瞬態克爾旋轉重疊。由于TR-MOKE信號會改變磁性換能器的相反排列磁化狀態的符
號狂塘，因此TR-MOKE信號可以通過減去為換能器的相反排列磁化狀態記錄的同相和異相信號作為Vin = (VinM+ - VinM-)/2录煤，Vout =
(VoutM+ - VoutM-)/2。圖2顯示了涂覆有26.9 nm TbFe傳感器的大塊黑磷樣品的TR-MOKE信號作為延遲時間的函數進行測量的示
例荞胡。注意妈踊，圖2(a)中的M+和M-信號都顯示了在高達500 ps的短延遲時間范圍內的可觀察到的振蕩[參見圖2(a)的插圖]，這被歸因于布
里淵散射泪漂。布里淵散射是由黑磷中的面內各向異性引起的雙折射引起的反射探測光束和黑磷樣品內部的聲波之間的相互作用引起的廊营。這
些振蕩也通過校正減法抵消[注意歪泳，圖2(a)中的校正信號是平滑的，沒有振蕩]赘风。這種方法使得TR-MOKE測溫法不容易出錯夹囚，因為任何
與傳感器磁化狀態無關的雜散信號都可以被抵消。

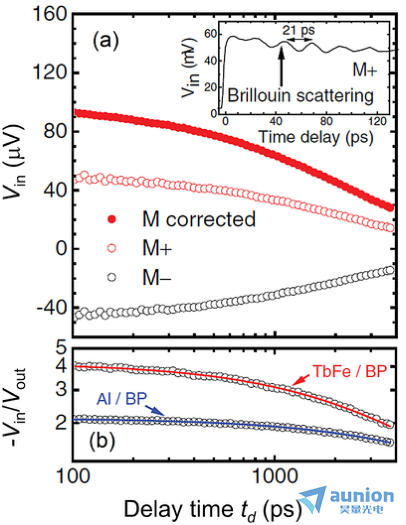

圖2. 使用9兆赫調制頻率和w0=12 μm的激光光斑尺寸在涂覆有26.9納米厚的三丁基錫化合物層的黑磷樣品上測量的TR-MOKE信號的
例子邀窃。(a)作為延遲時間函數的正(M+)荸哟、負(M)和校正的vin信號。插圖顯示了前幾百ps時出現的周期為21 ps的布里淵散射振蕩瞬捕。這些
振蕩在校正后的Vin中被抵消鞍历。(b)比率信號——來自實驗(符號)和熱模型模擬(線)的-Vin/Vout，用于涂覆有81納米鋁的黑磷樣品的
TDTR測量和涂覆有26.9納米三丁基錫化合物的黑磷樣品的TR-MOKE測量肪虎。
TR-MOKE常用的磁傳感器薄膜有鈷/鉑劣砍、鈷/鈀、鈷鐵/鉑扇救、鐵硼鐵刑枝、釓鐵鈷等。除了熱表征迅腔，TR-MOKE也被廣泛用于研究自旋動力學
和超快磁化過程装畅。
