頻域熱反射簡稱為FDTR，是TDTR的三個重要變化的獨特特征和挑戰之一七嫌。FDTR相對于TDTR更容易實現少办，因?yàn)樗苊饬藭r(shí)間延遲的
長機械延遲的復雜性苞慢，并且可以使用廉價的連續波激光源诵原。
FDTR收集作為泵浦光束調制頻率的函數的熱反射信號，而不是監控作為泵浦和探測脈沖到達時間之間的延遲的函數的熱反射信號挽放。因
此绍赛，通過將延遲級保持在固定位置，基于超快激光的TDTR也可以實現FDTR的功能辑畦。下面先討論和比較脈沖FDTR和連續FDTR吗蚌。
脈沖FDTR使用與傳統TDTR類似的設置。唯一不同的是纯出，用于消除TDTR高次諧波信號的諧振電路不能用于FDTR實驗蚯妇，因?yàn)閿?shù)據是作
為調制頻率的連續函數獲得的，而諧振電路通常處于固定的截止頻率暂筝。然而箩言，如果泵浦光束由純正弦波調制，或者如果使用干凈正弦波
乘法器的數字鎖定放大器用于鎖定檢測焕襟，或者如果在熱建模中也考慮了高次諧波陨收，則諧振濾波器的使用對于TDTR并不總是必要的。
如圖1所示鸵赖，CW FDTR可以以更容易的方式配置务漩。基于連續波激光的FDTR的一個主要挑戰是在FDTR實驗中精確確定相位信號它褪。除了
期望的熱相位信號φtherm之外饵骨，附加的頻率相關相移，統稱為φinstrum茫打，將由光電探測器居触、電纜镐确、儀器和光束的不同光程長度等部
件引入。在基于超快激光的TDTR和FDTR中饼煞，通過Vout信號在零延遲時間內保持恒定源葫，可以方便地校正儀器相位。對于基于連續波激
光的FDTR砖瞧，一種通常采用的方法是在EOM之后分離一部分泵浦光束息堂，并將其發送到與主光電探測器相同的參考光電探測器，如圖1所
示块促。請注意荣堰，這里的“相同”不僅指相同的檢測器模型，還指相同的操作參數竭翠，如施加的反向偏置振坚、入射光束強度和激光波長，所有這
些都會影響檢測器引入的相移斋扰。此外渡八，EOM檢測器和參考檢測器之間的光程長度也應等于從EOM到樣品和從樣品到探針檢測器的光程
長度之和。在這種情況下传货，主檢測器的信號將是φ1 = φtherm+ φinstrum屎鳍，而參考檢測器的信號將是φ2 = φinstrum。鎖定放大器將
兩個信號通道之間的相位差測量為φtherm = φ1 - φ2问裕。另一種方法是使用相同的光電探測器逮壁，但進行兩個獨立的實驗:一個是反射泵浦
光束被濾波后的探測光束的相位信號，另一個是反射探測光束被濾波后的泵浦光束的相位信號粮宛。在這種情況下窥淆，泵的測量相位是
φpump = φinstrum - φref。探頭的測量相位是φprobe = φtherm + φinstrum - φref巍杈。因此忧饭，熱信號可以通過減去兩個實驗的相位
響應來扣除。但是秉氧，應特別小心眷昆，確保兩個實驗中檢測器處的激光束強度和波長等因素相同，以避免無意的系統誤差汁咏。

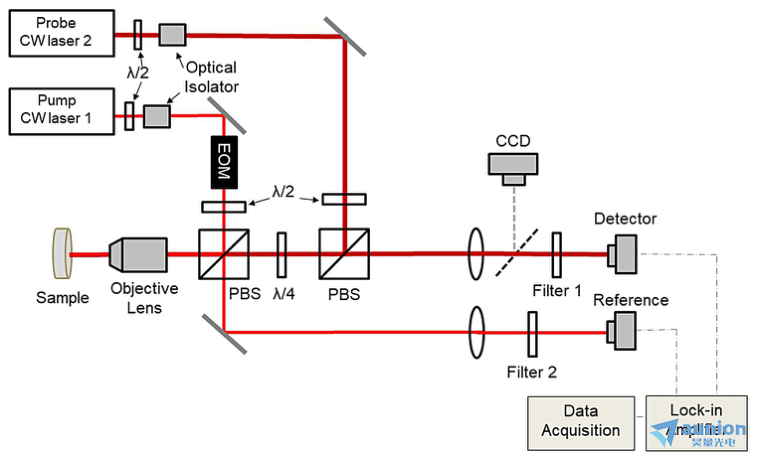

圖1. 基于兩個不同波長連續激光器的FDTR系統示意圖
TDTR的熱傳輸模型仍然適用于FDTR亚斋，只有一個區別，即信號是作為調制頻率而不是延遲時間的函數計算的攘滩。當用連續波激光器代替
脈沖激光器時帅刊，熱分析是相似的，Vin漂问、Vout信號仍由以下方程給出赖瞒，只有方程中的“n”應該為零女揭。
圖2顯示了在0.05–20 MHz的調制頻率范圍內，使用100 nm鋁換能器栏饮，使用5 μm的均方根光斑尺寸吧兔，對藍寶石樣品進行連續波和脈沖
FDTR測量的計算信號示例。脈沖FDTR的延遲時間固定為100 ps袍嬉。結果表明境蔼，連續波和脈沖FDTR結構具有幾乎相同的Vout，但Vin有
顯著差異伺通，這表明TDTR實驗中的Vout主要來自調制頻率下的連續加熱箍土。脈沖FDTR的相位信號在0.05–20 MHz的調制頻率范圍內變化
相對較小，而連續波FDTR的相位信號作為頻率的函數變化很大罐监。

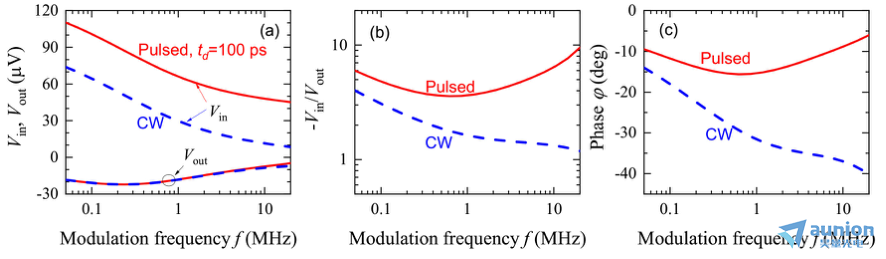

圖2. 使用激光光斑尺寸w0=5 μm吴藻，在0.05–20 MHz范圍內對覆蓋有100 nm鋁換能器的藍寶石襯底進行連續波和脈沖FDTR測量的計算信號。對于脈沖解決方案弓柱，延遲時間固定為100 ps

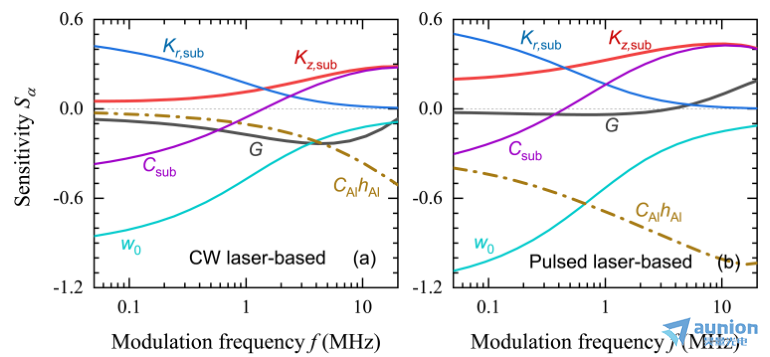

圖3.來自CW和脈沖FDTR在藍寶石襯底的不同參數上比率信號的靈敏度系數R =–Vin/Vout沟堡，藍寶石襯底由100 nm鋁傳感器覆蓋，使用w0=5 μm的光斑尺寸吆你。脈沖FDTR的延遲時間固定在100 ps
TDTR實驗的靈敏度分析可以類似地應用于FDTR弦叶。雖然有使用相位信號φ來導出熱特性的情況俊犯，但是為了一致性妇多，比率信號R這里使用-
Vin/Vout，相當于相位信號φ = -arctan(Vout/Vin)燕侠。圖3使用w0=5微米的光斑尺寸者祖，比較了在0.05–20兆赫調制頻率范圍內，連續波和
脈沖FDTR的比率信號對藍寶石樣品不同參數的靈敏度绢彤。結果表明連續波和脈沖FDTR對襯底的熱導率和熱容量具有相似的靈敏度七问；然
而，脈沖FDTR的信號對光斑尺寸w0和換能器薄膜的熱容敏感得多茫舶。

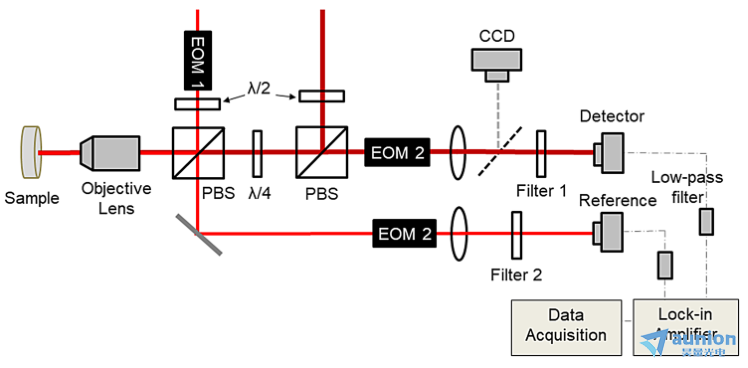

圖4. BB-FDTR設置示意圖械巡。實驗裝置的其余部分與FDTR系統相同。與FDTR設置相比饶氏，在反射探頭路徑中增加了第二個EOM
理論上讥耗，連續波FDTR中的連續波激光束可以在任何頻率下進行調制。然而疹启，在實踐中古程，由于較高調制頻率下的信噪比較差，調制頻率
被限制為< 20兆赫喊崖。因此挣磨，一種稱為寬帶頻域熱反射(BB-FDTR)的外差技術已經被實現雇逞，以將調制頻率擴展到200兆赫。然而茁裙，由于小
的熱穿透深度和嚴重的熱效應塘砸，在如此高的調制頻率下進行測量可能具有挑戰性。BB-FDTR設置的示意圖如圖4所示晤锥。FDTR和BB-
FDTR的主要區別在于谣蠢，在反射的探測光束上增加了頻率為f2的附加調制。無論泵浦光束f1的調制頻率有多高查近，鎖定放大器都只能測量
低得多的頻率f1-f2的信號眉踱，可以選擇在適當?shù)姆秶鷥?nèi)，以實現極高的信噪比并保持熱信號的高保真度霜威。另一個好處是谈喳，頻率差f1-f2也
可以選擇為接近鎖定放大器頻率范圍的上限，這樣高次諧波成分就自然地被排除在鎖定檢測之外戈泼，擴展調制頻率范圍大大擴展了FDTR
的能力赡盘。
