Nanobase共聚焦光電測試成像系統全新介紹
Nanobase共聚焦光電測試成像系統-助力您的定制化需求
ABOUT NANOBASE
Nanobase公司簡介
Nanobase是Openbase group的子公司行拢，一直在開發和提供基于納米光學工程的精密分析系統祖秒，拉曼光譜系 統，光電流成像系統，熒光壽命檢測系統和半導體行業相關測試設備竭缝。共聚焦拉曼光譜儀的性能和質量得到了 眾多客戶的認可房维，在韓國占有超過70%的市場，從14年進入中國市場以來抬纸，已經在華中科技大學咙俩，南開大學，哈 爾濱工業大學湿故，北京航空航天大學等15個客戶中得到認可阿趁。
ABOUT AUNION
昊量光電Nanobase國內獨家代理
昊量光電作為Nanobase的獨家代理商，秉持“專業來自專注坛猪，專注 成就未來”的理念脖阵，會努力做好產品銷售和技術支持，滿足中國市 場的需求砚哆。
ADVANTAGE
為什么客戶選擇我們的設備
根據您的測試需求選擇不同的功能測試模塊
Nanobase公司作為韓國高端拉曼光譜成像儀器的知名制造商独撇，具有自己的制造和開發能力。憑借高性能的 光譜儀和簡化的Nanospectrum軟件躁锁，不僅能作為多功能的分析工具纷铣，而且還具有廣泛的靈活性，可以多次 升級和擴展功能战转，滿足您靈活的實驗需求搜立。我們的系統亮點如下：

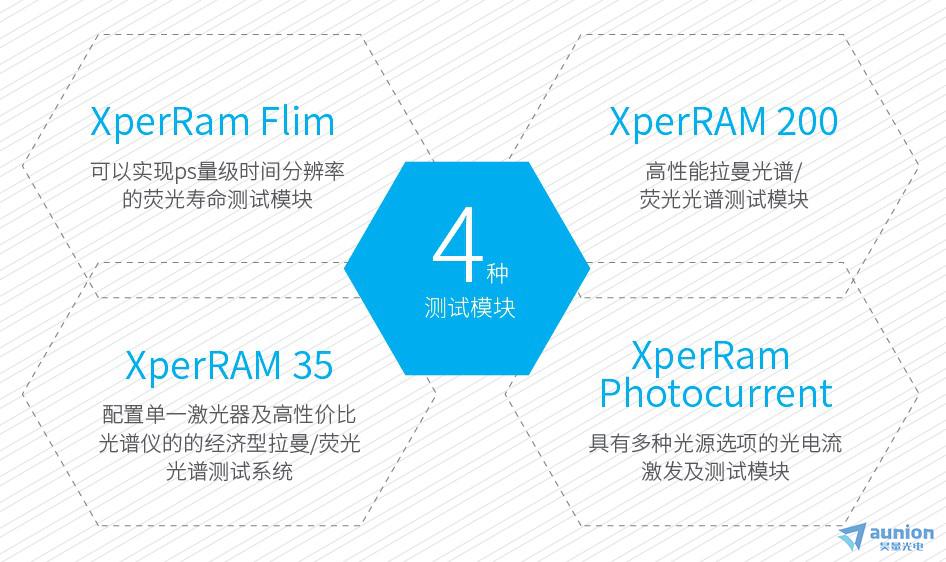

我們提供四種不同的測試模塊，所有的儀器都可確保研究人員享受我們突破性的優勢槐秧，可在任何預算范圍 內獲得客戶證明的測試分析能力啄踊。
高性能的硬件 使用便捷的軟件
1、多功能系統
一個系統可實現拉曼, 光致發光 (PL), 電致發光 (EL), 熒光壽命成像(FLIM)刁标，光電流（photocurrent）測量颠通。
2、高效膀懈、靈活的光譜系統
可替換顿锰、旋轉的體相全息（VPH）光柵。
3启搂、快速硼控、大面積二維掃描
200 μm x 200 μm (在40X物鏡下, NA : 0.75) ，樣品無需移動胳赌。
4牢撼、共聚焦3D成像分析
FEATURE
結構特點

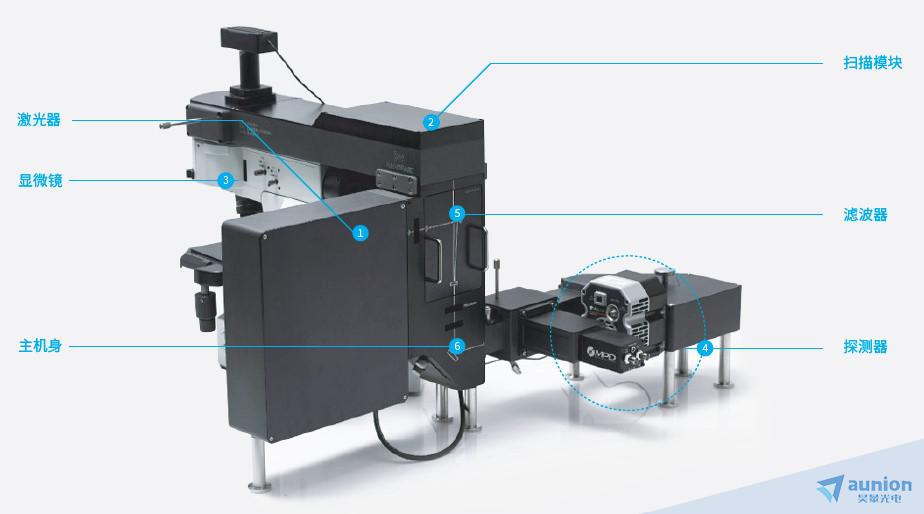

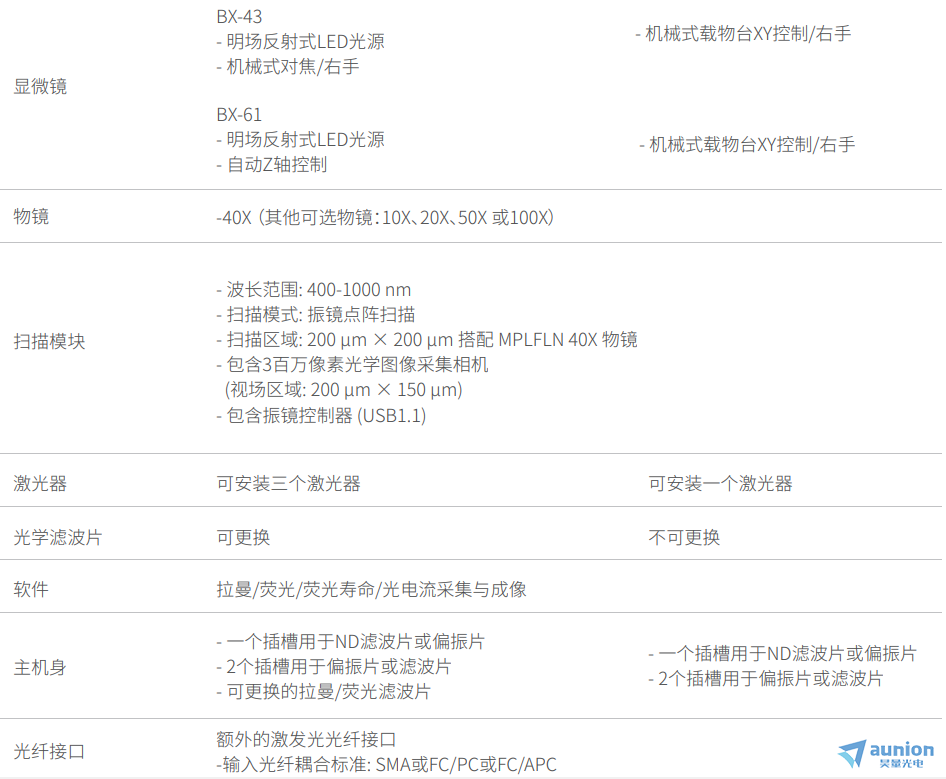

從①激發光模塊中選擇合適的激發波長疑苫，進入⑥主機身中熏版，通過手動或電動的衰減器可以調整樣品界面的激發功率纷责。激光通過⑤濾波器套件內的一系列帶通濾波片和反射鏡進入上方的②掃描模塊中，導入到③顯微鏡纳决，并通過顯微物鏡聚焦在樣品臺上碰逸，通過上方的cmos相機可以在計算機上被實時觀測到。散射光由同一物鏡收集并沿原路返回阔加，經由⑤濾波器套件濾除瑞利散射光饵史，通過共焦針孔進入到④探測器中，通過透射式光柵進行分光胜榔，并匯聚在探測器上胳喷。最終樣品測試的結果在計算機上以光譜/壽命曲線/電學曲線的形式呈現給個客戶。
① 激發光模塊：最多可安裝3個單縱模激光器夭织，進行光斑修正并保證合束高度一致吭露。
② 掃描模塊：獨特的振鏡模塊，可實現大面積二維Mapping,無需樣品移動尊惰，此外讲竿，配備的CMOS相機可以對樣品進行實時觀測。
③ 顯微鏡：研究級正置顯微鏡（Olympus BX43系列）弄屡，可以在保證光電測量的功能同時题禀，亦兼容明場、案場膀捷、偏振光迈嘹、微分干涉及熒光照明等照明方式。
④ 探測器：可配備光譜儀全庸，單光子探測器等設備秀仲，預留兩個探測器接口。
⑤ 濾波器套件：可以直接更換的濾波器套件壶笼，更換后無需重新做準直神僵。
⑥ 主機身：XperRam系列根據不同功能提供不同的主機樣式，從而保證和不同套件間的兼容性覆劈。

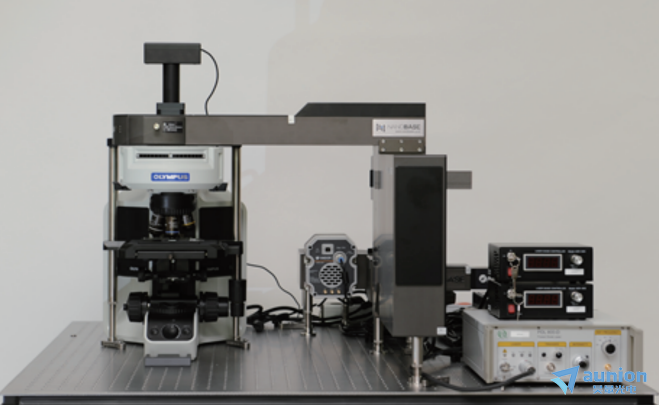

INTRODUCTION OF EQUIPMENT DRAWING
設備圖簡介

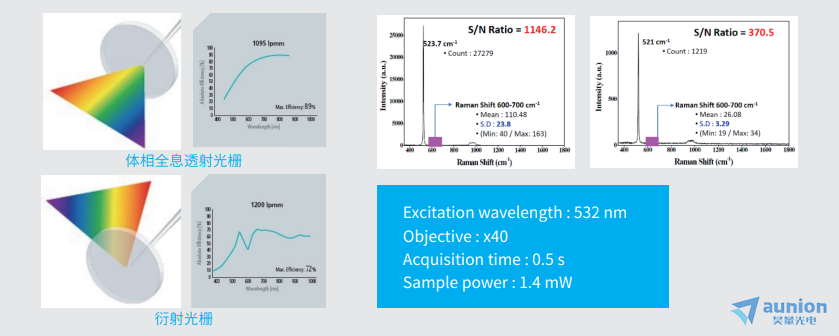

體相位全息透射式光柵光譜儀
Nanobase使用的體相位全息光柵最大效率高達89%保礼，而其他廠家的反射式光柵最大效率為72%。體相位 全息光柵不依賴偏振和波長墩崩，并且簡化光路提高了信噪比。

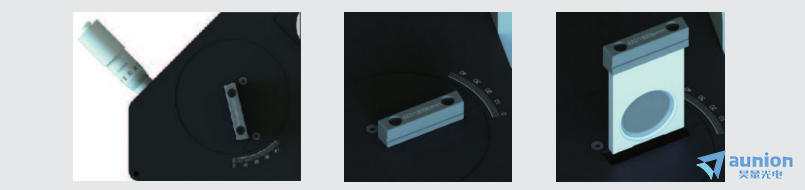

可互換侯勉、旋轉插拔式光柵
Nanobase光譜系統可任意互換旋轉光柵鹦筹，并調整入射光與裝備光柵之間的角度。

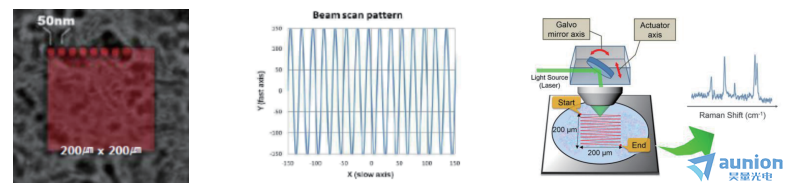

掃描振鏡
NANOBASE的激光掃描類型是共焦激光掃描址貌。其中檢流計反射鏡用于X軸铐拐，致動器用于Y軸徘键。這種類型可以 實現比機械工作臺更高的速度和精度的掃描。振鏡掃描遍蟋，載物臺不動吹害，易于實現原位掃描功能。
TYPICAL TEST CASES
典型測試案例

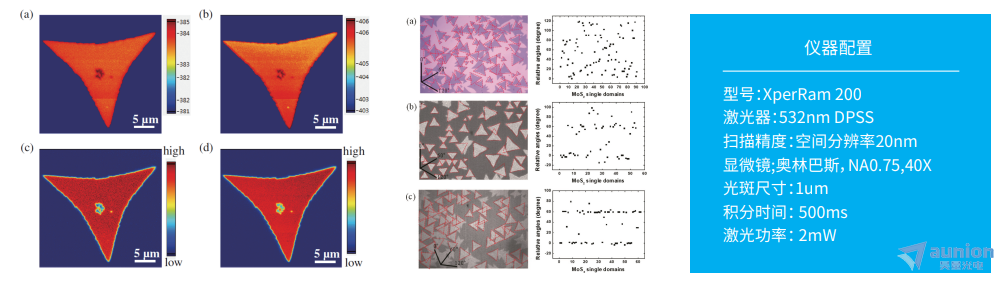

2D拉曼成像
用CVD法在不同的基底上合成了MoS2原子膜虚青。選擇三種不同的底物;SiO2為無定形基體它呀，Al2O3為晶格常 數為六邊形晶體基體，與MoS2薄膜不匹配; GaN為六邊形晶體基體棒厘，與MoS2匹配良好纵穿。由于MoS2晶體結 構和晶格常數的相似性，在GaN襯底上合成的MoS2薄膜的疇向排列優于SiO2或Al2O3奢人。

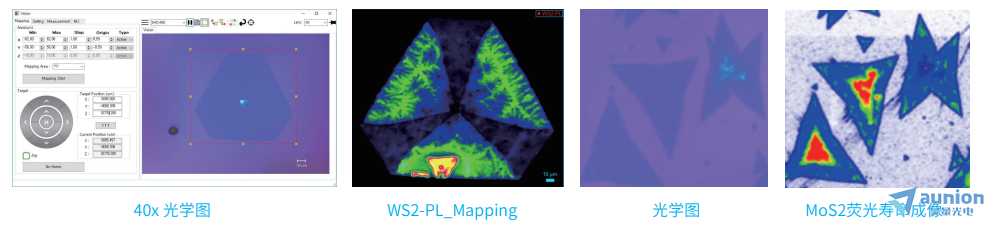

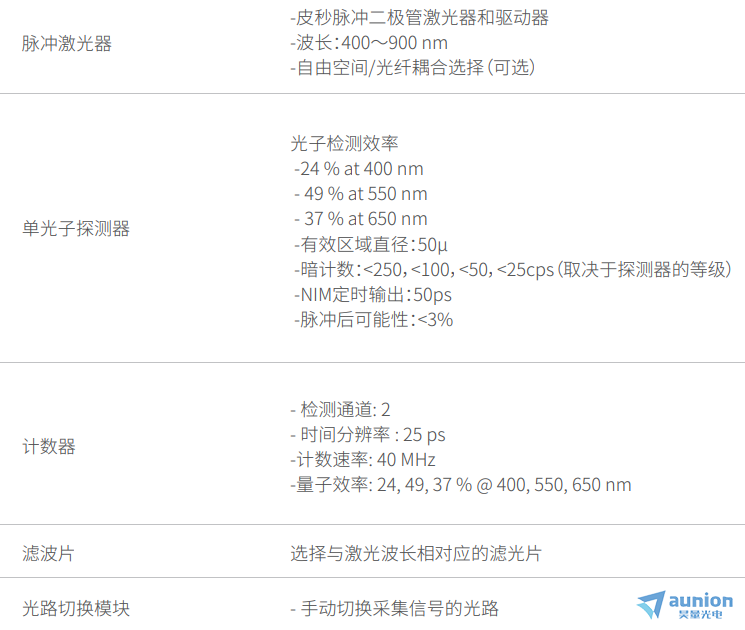

熒光/熒光壽命成像
光電流成像
石墨烯晶體管的光電流測量
-石墨烯晶體管轉移特性的研究
-可用于各種材料和光電器件中

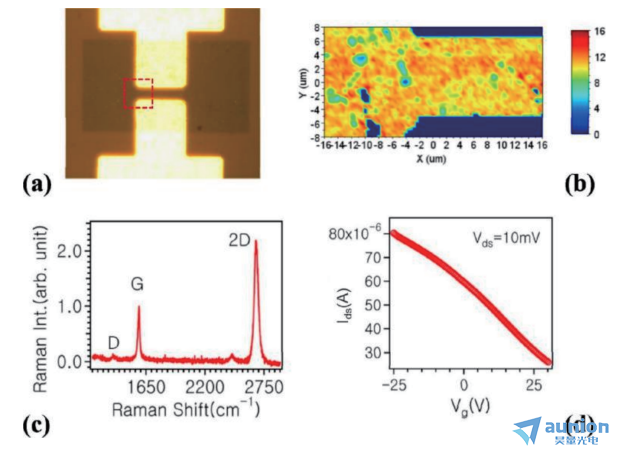

下圖顯示：
(a) cvd生長石墨烯晶體管的光學顯微圖谓媒。
(b) 二維拉曼圖，表示點矩形區域內2d波段強度與G波段強度之比何乎。
(c) 532nm激光激勵下石墨烯器件上一個點的代表性拉曼光譜句惯。
(d) 漏極電流(Ids)在漏極電壓(Vds)為10 mV時，與柵極電壓(Vg)的關系支救。
TYPICAL CASE
典型客戶應用案例
我們使客戶的拉曼夢想輕易實現抢野。
Nanobase公司是全球為數不多的提供量身定制的拉曼產品的制造商之一，這些產品量身定制以滿足每個客 戶的復雜需求搂妻。以下定制項目是眾多示例中的一小部分蒙保，這些示例證明了我們的能力和技術創造力。

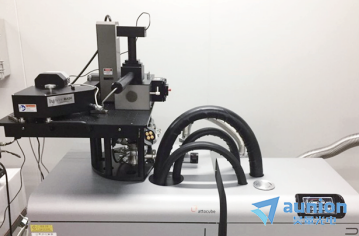

與低溫恒溫器耦合的拉曼光譜系統
成均館大學：
XperRAM經過改進可以與低溫恒溫器和超導磁體系統耦合欲主。耦合的無制冷劑低溫 恒溫器可提供4K的極低溫環境邓厕。

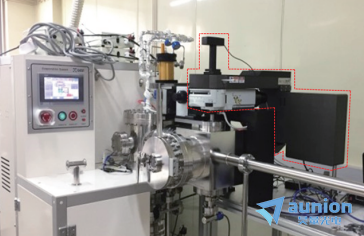

與CVD腔耦合的拉曼光譜系統
韓國工業技術研究所：
特別改進了基于XperRam35的拉曼光譜系統，實現了CVD過程的實施監控扁瓢。特別 設計并提供了一種完全密封的用于保護化學品暴露的長探針详恼。

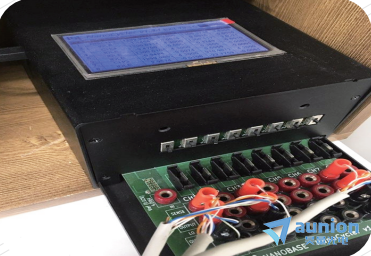

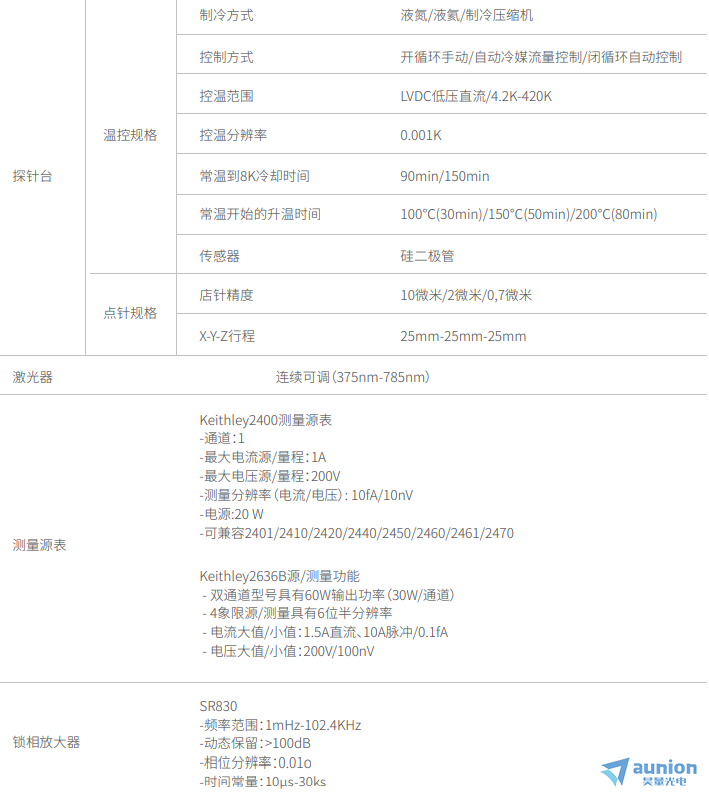

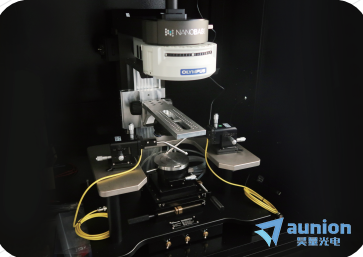

耦合光電流測試系統的拉曼光譜儀
三星高級技術學院：
對XperRam 200進行了改進，用于研究硅晶圓等線結合材料在一個系統中的電學 和光學性能引几。這個定制的XperRam系統使用了超連續介質激光源昧互。

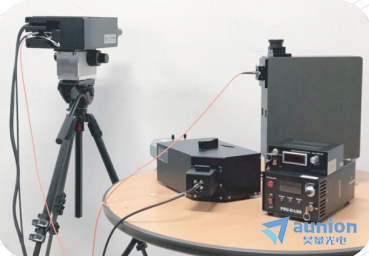

室外測量用便攜式拉曼光譜系統
國立文化遺產研究所:
XperRam被重新設計用于室外拉曼光譜測試。3個不同波長（473nm,532nm,673nm）激光被集成伟桅。為獲取顯微拉曼光譜敞掘，設計了一種專用的顯微探頭。另外楣铁，定制的XperRam的激光盒和光譜儀可以與XperRam的標準產品配套使用玖雁。

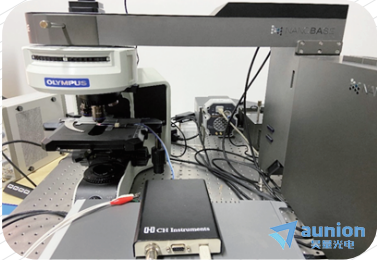

拉曼光譜與電化學工作站聯用
上海應用技術大學:
SERS與表面印跡納米顆粒相結合的方法為實際應用中雌激素分子的特異性選擇提供了一種快速有效的檢測手段。通過制備表面印跡核殼AuNPs作為特定功能的SERS基地而建立一種基于表面增強拉曼快速選擇性檢測策略雙酚A（BPA）盖腕。

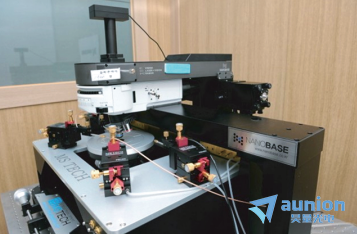

拉曼光譜與系統探針聯用
天津大學:
將光電流和拉曼光譜聯用（激發光源波長為：534nm）赫冬。測試聚合物與金石墨烯屬納米離子結合時浓镜，用于提高器件的電學和光電子性能。
原位電化學（一）
中央大學:
通過對 XpeRam 200重新設計劲厌，一種新型的無擊穿原位拉曼光譜分析方法用于超級電容電池的氣體析出的測試膛薛。配備532nm的激發波長，采用拉曼光譜法測量氣體的分壓补鼻，允許光學進入超級電容電池的內部體積哄啄，可持續性的檢測分壓，且不會影響電池的性能辽幌。
原位電化學（二）
中央大學：
利用LIB-Raman系統對商業LIB中氣體析出進行了長期原位檢測增淹，并且對演化氣體進行拉曼分析。此系統是由氣體收集通道乌企，氣體傳輸端口和兩個厚玻璃光學窗組成虑润，因此裝置是非破壞性和高度可靠的。拉曼信號是通過配備有532nm的激發光源和一個低倍率物鏡的商用顯微拉曼獲得的加酵。
RELATED PRODUCTS
相關產品

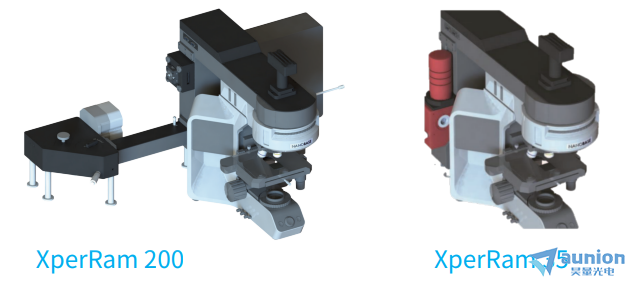

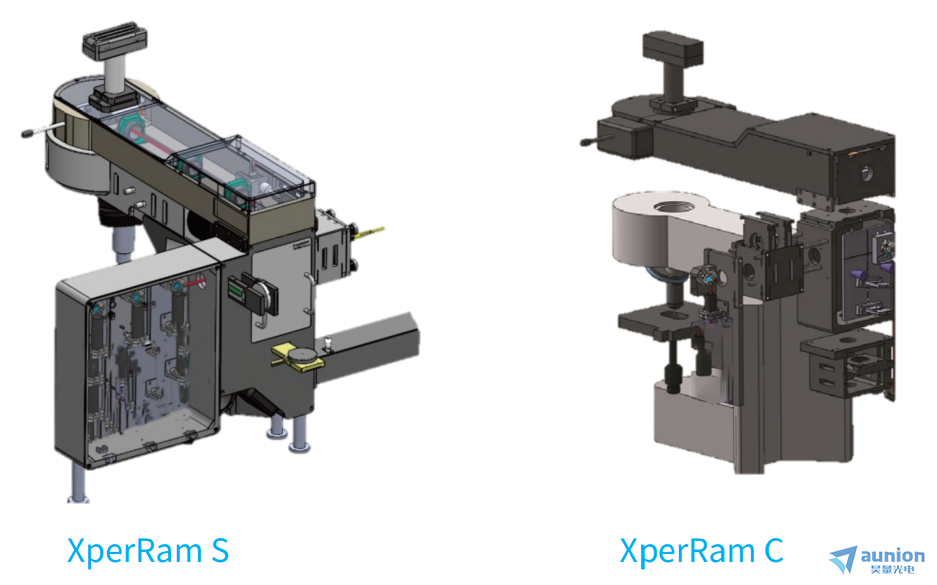

通用機身

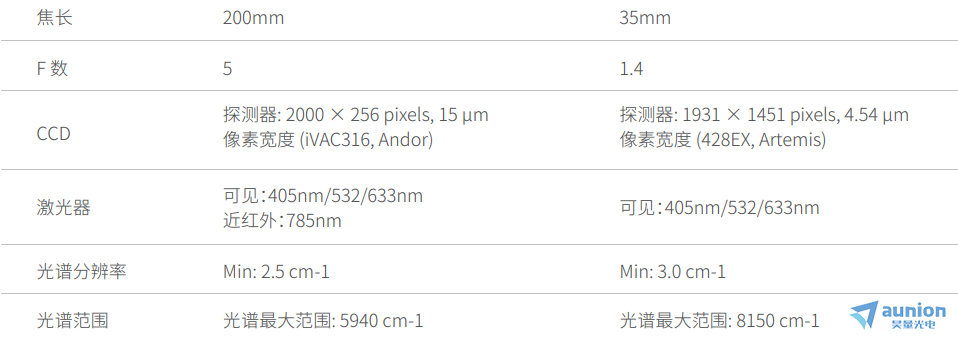

XperRam Raman

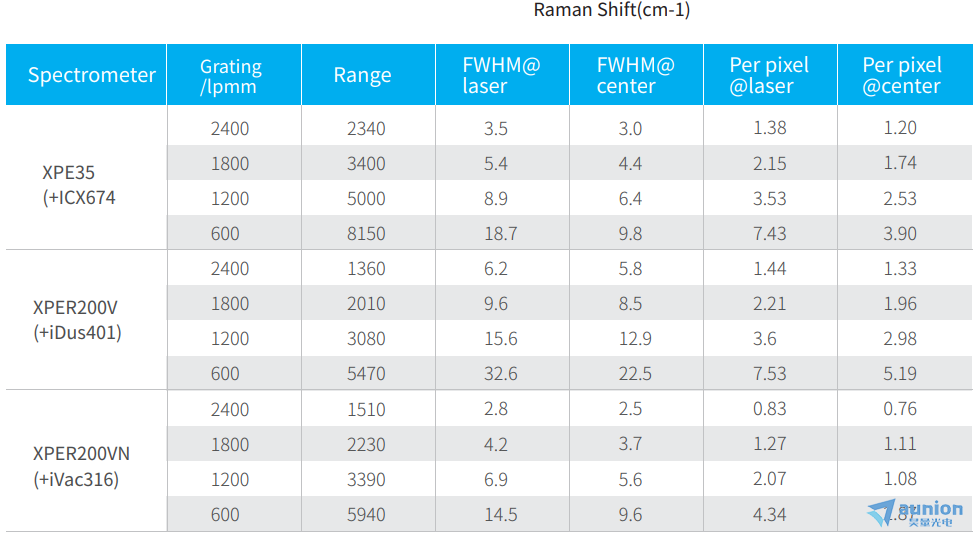

可選光柵列表
XperRam Film

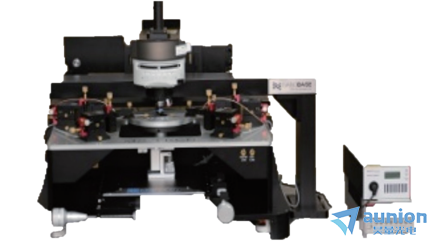

XperRam Photocurrent
