本文主要介紹如何在Moku：pro中使用新的In÷In1測量模式

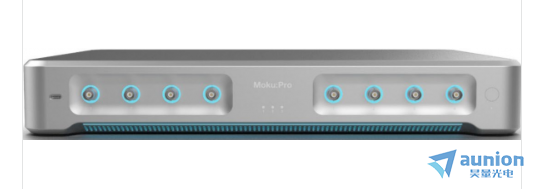

Moku：Pro的頻率響應分析儀
1. 介紹
本文主要介紹如何使用新的In÷In1測量模式闺属。Moku：Pro的頻率響應分析儀（FRA）旨在用掃頻正弦波驅動被測器件（DUT），并通過直接變頻接收器檢索幅度和相位響應周霉。在 2.4.0 軟件更新之前掂器，測得的幅度響應可以表示為以 dbm 為單位的絕對幅度或以 dBm 為單位的相對輸入÷輸出幅度俱箱。動態參考模式現已在zui新版本的Moku軟件的Moku：Pro上可用唉匾。在這種模式下，幅度響應以In÷In1（dB）為單位測量，它使用輸入1上的信號對每個輸入信號進行歸一化巍膘。因此，F(xiàn)RA可以連續測量DUT輸入端的驅動信號幅度峡懈，并動態改變分母以進行相對幅度計算璃饱。

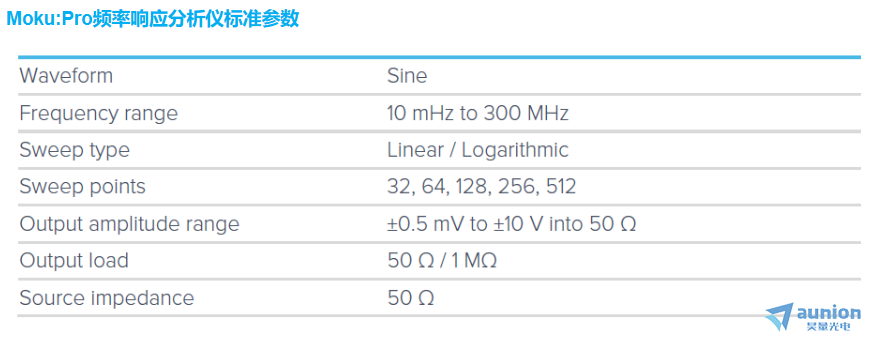

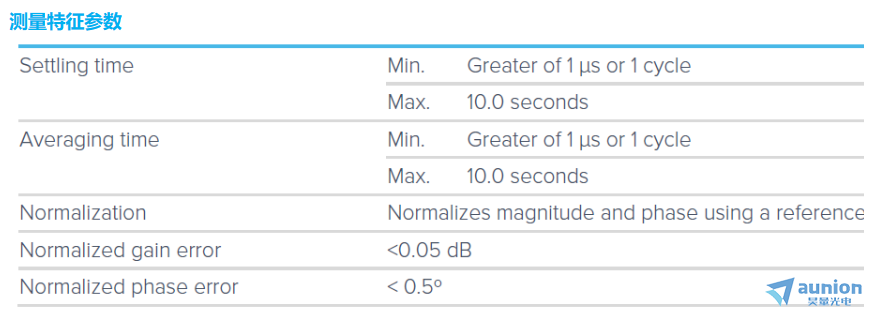

在這篇文章中，我們將介紹如何使用In÷In1測量模式來隔離多級濾波器中單個組件的頻率響應肪康，并通過整形驅動信號來增加測量的動態范圍荚恶。詳細信息可以訪問http://www.wjjzl.com/details-1732.html。具體參數如下：
2. 隔離多級濾波器的頻率響應
在許多設計中磷支，電子濾波器是通過將多個濾波器組合成多級濾波器制成的谒撼。In÷In1模式允許用戶連續探測DUT輸入端的驅動信號，并將其用作相對幅度計算的參考雾狈。因此，后續DUT的頻率響應可以與系統的整體頻率響應隔離開來善榛，而無需改變驅動點辩蛋。在本例中，使用兩臺多儀器模式（MiM）的數字濾波盒儀器創建了一個兩級濾波器移盆。在每個濾波器級之后部署FRA來探測頻率響應悼院，如圖1所示。

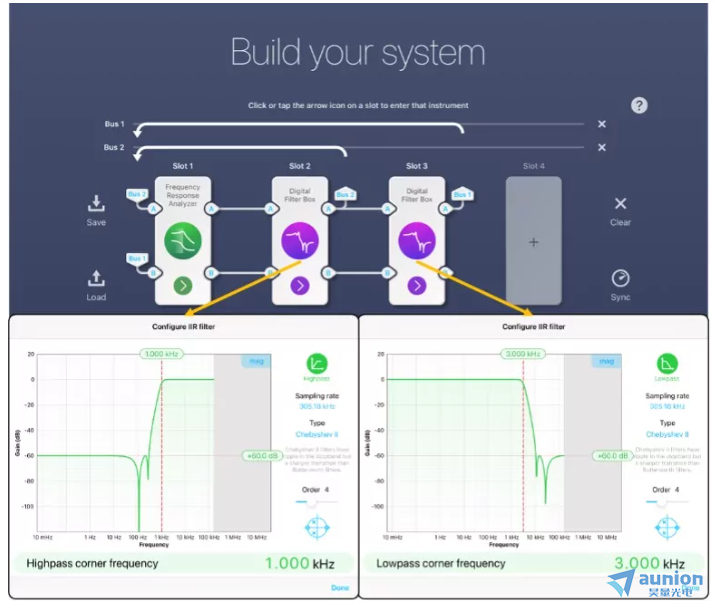

圖 1：創建兩級濾波器并由 FRA 以 MiM 為單位進行測量
如圖2（a）所示咒循，通過在In÷Out模式下配置FRA据途，測量了第1級（紅色）和整體傳遞函數（藍色）。通過切換到In÷In1模式來檢索第二級的隔離頻率響應（藍色）昨凡，如圖2（b）所示。

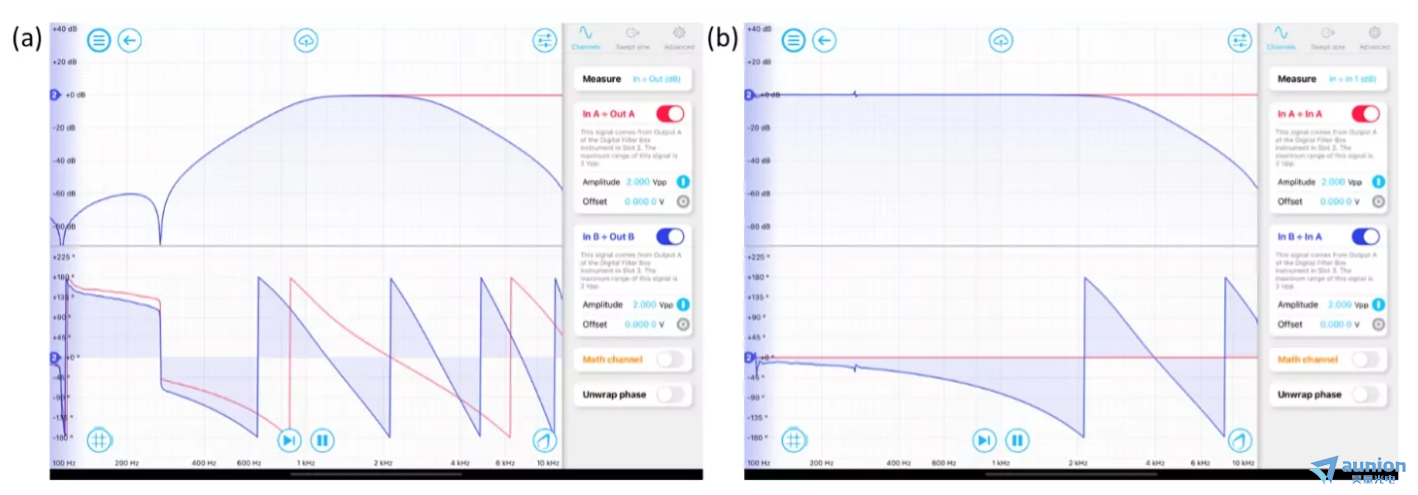

圖 2：具有 （a） 輸入÷輸出 （dB） 和 （b） 輸入÷輸入 1 （dB） 模式的兩級濾波器測量的頻率響應
3. 擴展測量動態范圍
決定動態范圍的電壓上限和下限受輸入范圍和模擬前端噪聲的限制蚁署。對于具有高衰減的DUT器件便脊，高振幅驅動源可提高DUT的zui小響應。因此光戈，可以以dB為單位測量非常高的衰減哪痰。另一方面，高驅動電壓可能會使低衰減的DUT的輸入飽和久妆。對于幅度響應隨頻率變化較大的DUT晌杰，使用恒定驅動源很難測量高動態范圍內的頻率響應，如圖3所示肋演。在Moku：Pro的輸入和輸出之間連接了一個帶通濾波器抑诸。用2 Vpp驅動輸出捕獲穩定的紅色跡線，用100 mVpp驅動輸出捕獲微弱的紅色跡線爹殊。較高的輸出幅度在100 kHz以下提供了明顯更好的底線蜕乡。但是，測量在通帶處被削波梗夸。

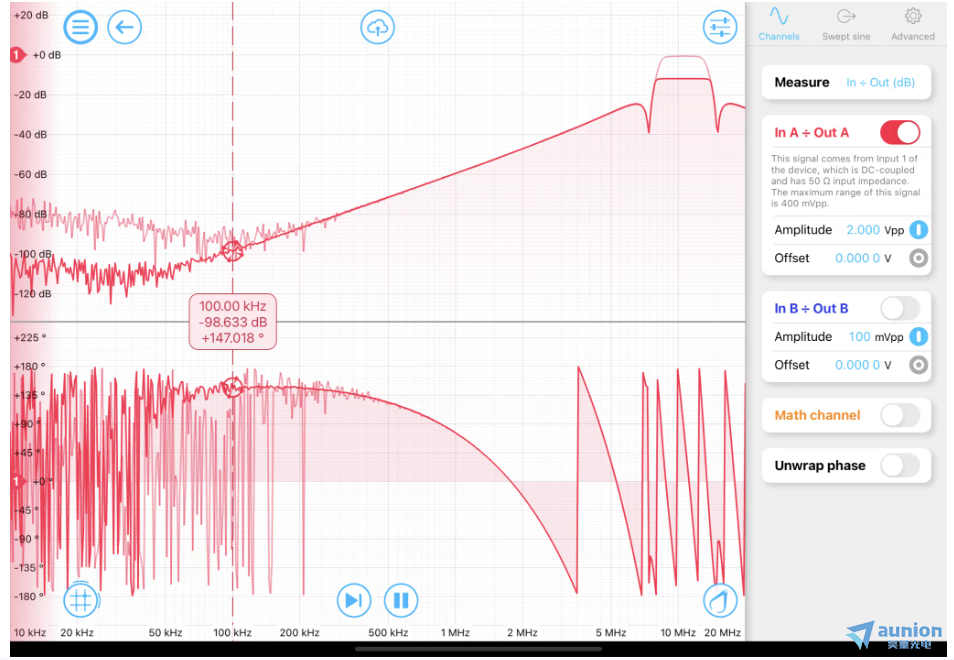

圖 3：帶通濾波器的頻率響應层玲，具有 2 Vpp（穩定紅色）和 100 mVpp（微弱紅色）驅動信號
在本例中，F(xiàn)RA的掃頻正弦波首先由另一個儀器插槽中的數字濾波器整形反症，而不是使用恒定輸出功率辛块，允許DUT的阻帶具有更高的輸出功率铅碍，而在DUT的通帶中具有較低的輸出功率润绵，如圖4（a）所示。然后胞谈，整形輸出作為參考發送回FRA的輸入A尘盼，并發送到輸出1以驅動DUT呜魄。啟用In÷In1模式后悔叽，測量頻率響應的動態范圍顯著改善莱衩，如圖4（b）所示爵嗅。

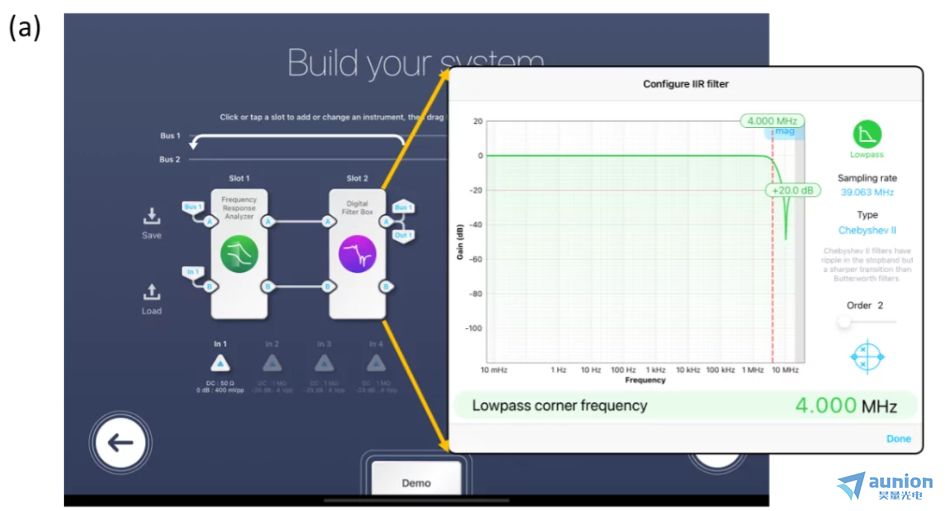

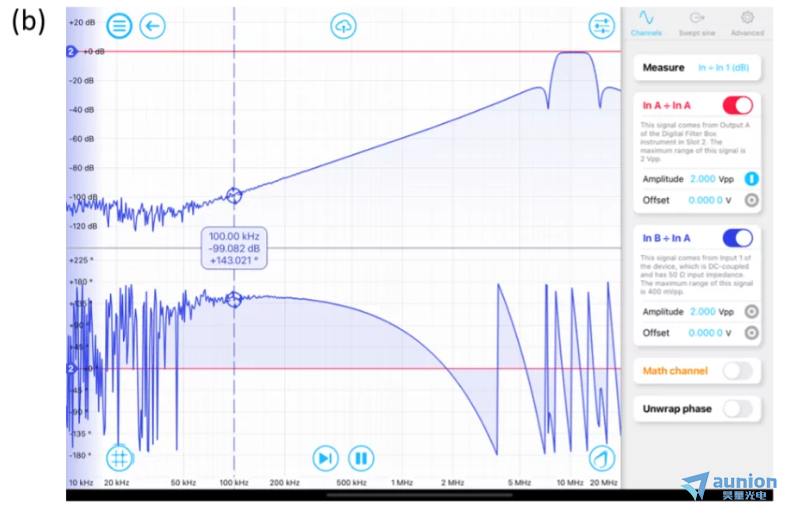

圖 4：帶通濾波器與成形掃頻正弦波的頻率響應。（a） MiM配置和過濾器設置;（b） 測得的高動態范圍頻率響應
4. 總結
FRA中的In÷In1模式可以將子組件的頻率響應與更復雜的系統隔離開來睹晒，并塑造正弦掃描輸出以提供更大的測量動態范圍。要了解有關 2.4.0 更新的新功能的更多信息括细，請聯系我們伪很。
