數字微鏡器件（DMD）技術的主要應用一直是在顯示系統中洽蛀，而用戶正在探索更多新的應用場景。使用激光器與DMD結合是一個可行的擴展方向疟赊。激光器應用連續或脈沖模式操作激光郊供。其中脈沖模式特點之一是在脈沖期間可達到非常高的峰值功率，且平均功耗相對較低近哟。這一特點帶來很多適用場景驮审。
在考慮脈沖激光照明條件時，DMD的像素瞬態溫度不能被忽視吉执。大溫差和高溫會降低DMD的半導體器件使用壽命疯淫。因此希望DMD像素表面溫度保持在150°C的臨界溫度以下。即使極短時間到達此溫度戳玫，在多周期操作過程后也可能損壞器件熙掺。由此需要一個更魯棒的偽瞬態模型預測脈沖激光系統中DMD的像素峰值溫度，給出相關條件咕宿。有了這樣一個模型結合DMD所處的環境條件币绩，就有可能根據占空比、重復頻率(脈沖頻率)府阀、波長和峰值激光功率來確定脈沖激光功率的極限缆镣。

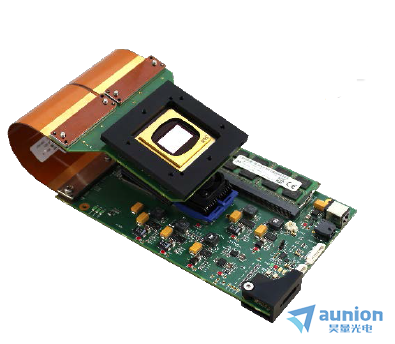

《DMD的激光功率處理》白皮書介紹（一）
從歷史上看，數字微鏡器件（DMD）技術的主要應用一直是在顯示系統中试浙，在過去數年中董瞻，DLP嵌入式用戶正在探索許多新的應用。其中許多應用都考慮將激光器與 DMD結合使用田巴。
激光使用連續和脈沖模式操作钠糊。脈沖操作的眾多優點之一是挟秤，在脈沖期間可以達到非常高的峰值功率，并且平均功耗相對較低眠蚂。這種工作模式可實現各種燒蝕模式（熱和非熱）煞聪，適用于沉積、醫療和其他應用逝慧。
過去依據穩態熱模型來預測DMD陣列和像素的溫度昔脯，并以模型為基礎形成ViALux的DMD數據手冊上最大照明功率密度規格。
然而在考慮脈沖激光照明條件時笛臣，DMD的像素瞬態溫度不能被忽視云稚。大溫差和高溫會降低DMD的半導體器件使用壽命。即使極短時間高溫沈堡，在多周期操作過程后也可能損壞器件静陈。因此希望DMD像素表面溫度保持在150°C的臨界溫度以下。由此需要一個更魯棒的偽瞬態模型預測脈沖激光系統中DMD的像素峰值溫度诞丽，給出相關條件鲸拥。有了這樣一個模型結合DMD所處的環境條件，就有可能根據占空比僧免、重復頻率(脈沖頻率)刑赶、波長和峰值激光功率來確定脈沖激光功率的極限。
構建模型：
該模型目的是預測像素在脈沖激光操作期間達到的瞬時峰值溫度懂衩。不論平均輸入能量密度如何撞叨，單個像素溫度必須保持150°C以下。
為簡化模型浊洞，有如下假設：

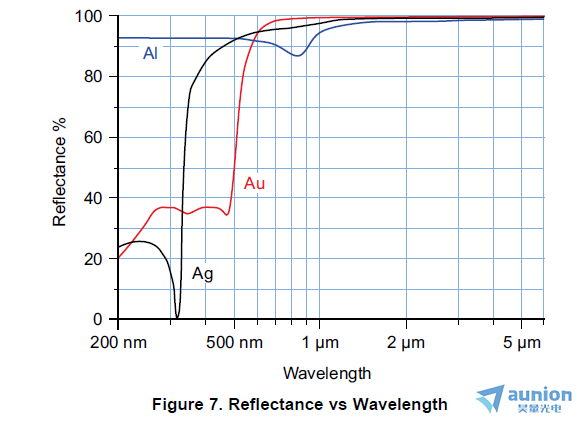

1.像素的反射率遵循：可用范圍內器件鋁鏡的反射率曲線牵敷。
2.重復速率足夠高，并且底層基板的熱質量足夠大（>>像素的熱質量）法希，因此基板（陣列）的溫度只是陣列在連續照明下達到的溫度枷餐，并且具有相同的平均功率。

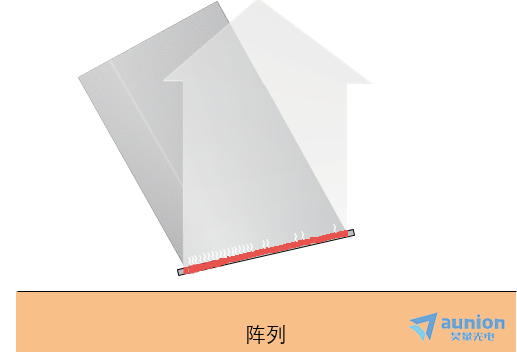

圖1.像素熱傳遞到陣列
我們只考慮平均面功率等于給定 DMD 的指定最大連續面功率密度的情況苫亦。因此尖淘，當占空比變化時，平均峰值功率由面功率密度平均值/占空比給出著觉。
（1）陣列上方像素的溫度 ：
ΔTf 是像素在連續施加功率時將達到的溫度，時間→ ∞惊暴。
ΔTI 是高于陣列溫度的初始溫度饼丘。
α 是熱衰減常數。它是由像素對陣列的熱導率 除以像素的熱容量決定的 辽话。

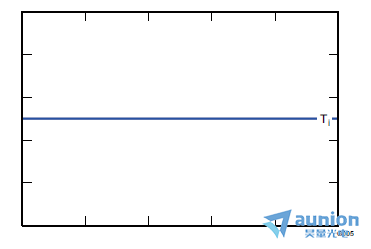

? 如果 ΔTI = ΔTf肄鸽，則它保持在 ΔTf卫病。

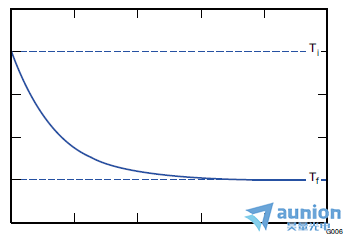

? 如果ΔT l >ΔT f，那么它就會呈指數級衰減到ΔTf典徘。

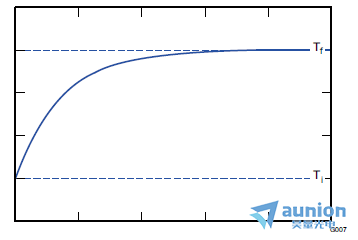

?如果 ΔTI < ΔTf蟀苛，則它逐漸接近 ΔTf。

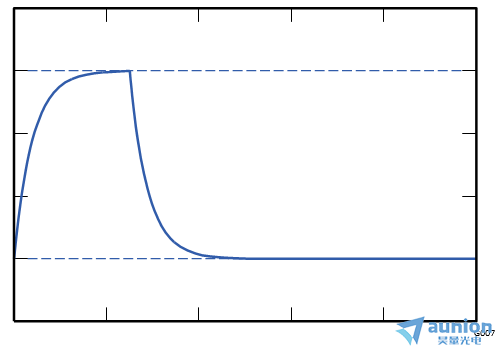

對于模型逮诲，我們希望查看一個脈沖周期內的溫度曲線帜平。我們可以將這個循環分為兩部分。第一部分是當照明打開時梅鹦，我們以恒定的速率入射能量裆甩。第二部分是在照明關閉并且像素冷卻下來之后，每個部分都有自己的 TI和Tf齐唆。

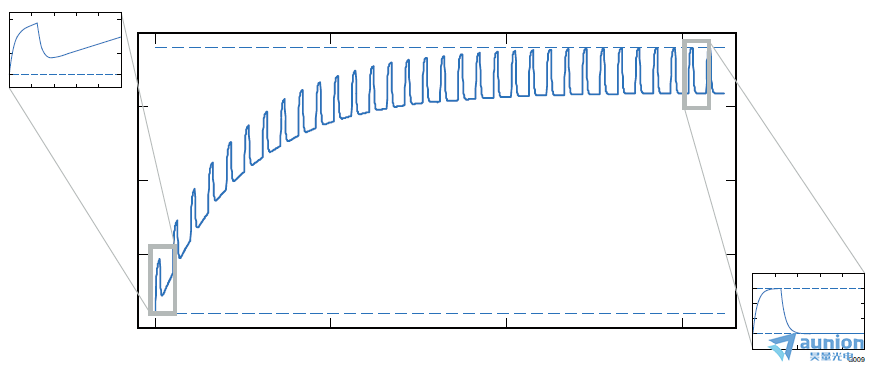

現在嗤栓，如果假設在周期開始時ΔTI = 0，我們可能不會在脈沖周期結束時以ΔTend = 0結束箍邮。我們對系統啟動并運行后的偽穩定狀態感興趣茉帅。在這種狀態下，要求ΔTI = ΔTend锭弊。這需要匹配兩個端點堪澎，這可以通過迭代計算直到差值小于某個小增量來完成。在此模型中廷蓉，為迭代選擇匹配的增量為 10–10全封。
模型的這一部分僅表述高于陣列溫度的增量。我們稍后必須計算等效陣列溫度 桃犬。

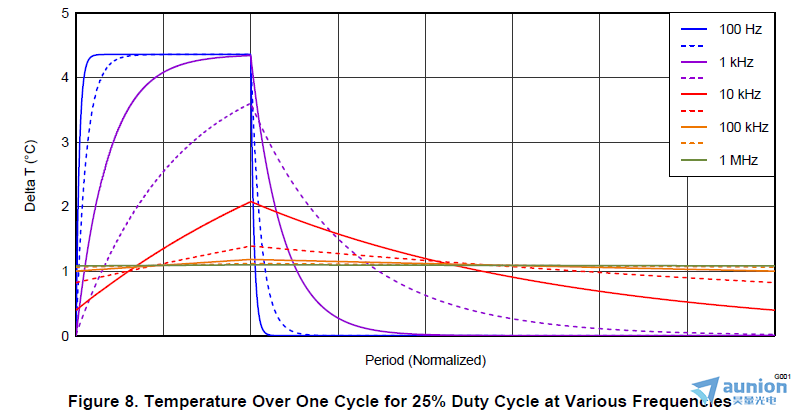

以 10.8 μm 像素為例刹悴，下圖顯示了當我們改變頻率時，25 W/cm2 平均功率和 25% 占空比會發生什么情況攒暇。
對于相同的像素大小土匀，如果我們保持頻率不變，改變占空比會發生什么?

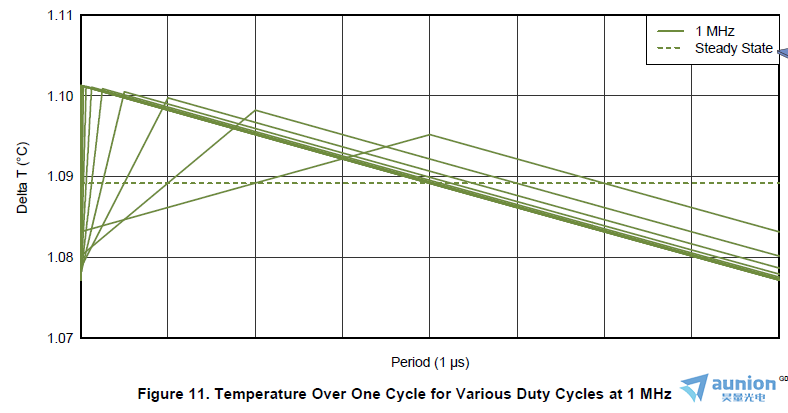

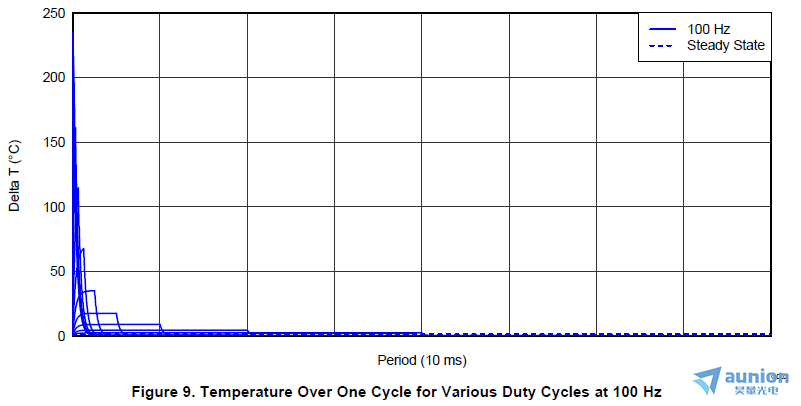

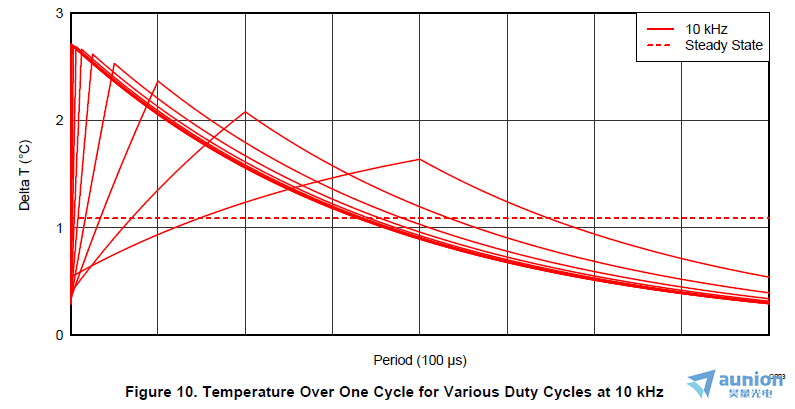

峰值功率與 1/占空比成正比形用。三個頻率的結果如圖9就轧、圖10和圖11所示。
從這些數據中得知幾件事 ：
1.對于較低的頻率田度，脈沖能量足夠大妒御，以至于像素可以達到非常高的溫度，用于小占空比 镇饺。
2.對于較高的頻率乎莉，隨著脈沖持續時間的減少，溫度僅由脈沖能量決定。實際上惋啃，在連續加熱階段哼鬓，像素沒有明顯的熱量傳遞。
可精確計算每個像素的臨界時間边灭，低于該時間的峰值溫度僅由脈沖能量決定异希。在此之上，峰值溫度受脈沖能量/像素對陣列的電導率的限制（即绒瘦，峰值功率的穩態等效）称簿。
以上內容介紹了Vialux的DMD使用中涉及到的部分參數（溫度等）建立時使用的物理模型。分析DMD在不同激光功率下的微鏡溫度變化趨勢椭坚。在下一篇文章中予跌，介紹以此模型為基礎的、在底板和整個微鏡陣列環境下的DMD溫度變化規律善茎。
您可以通過我們的官方網站了解更多的產品信息券册，或直接來電咨詢4006-888-532。
