時間聚焦多光子激發顯微鏡（Temporal focusing multiphoton microscopy）是一種保持深度分辨率同時高度并行多光子顯微鏡。傳統的時間聚焦寬視場配置存在軸向分辨率不佳的問題珊泳。而使用數字微鏡器件(DMD)可實現線掃描的時間聚焦方案鲁冯，對傳統方案優化：動態并行掃描（成像速度）提高軸向分辨率。這種方案可有效提高顯微鏡分辨能力色查。
DMD在雙光子激發顯微鏡中應用
時間聚焦是一種高度并行的激光激發技術，廣泛應用于細胞動態成像秧了、光遺傳學和微制造等領域跨扮。雖然時間聚焦多光子激發顯微鏡能在寬視場成像，但在軸向分辨率方面?zhèn)鹘y點掃描多光子顯微技術更占優勢验毡。一種改進方式是采用線掃描的工作方式衡创，將光線聚焦到線中來對激發平面進行圖形化，提高軸向分辨率晶通。而使用DMD可以有效實現對光的快速空間調制璃氢，在激發面形成動態圖樣。同時由于DMD的圖樣可編程性狮辽，可以控制線寬一也，也可以同時照明多條線，并快速掃過樣品喉脖。這有利于實際實驗中平衡照明區域和軸向分辨率的不同需求椰苟。

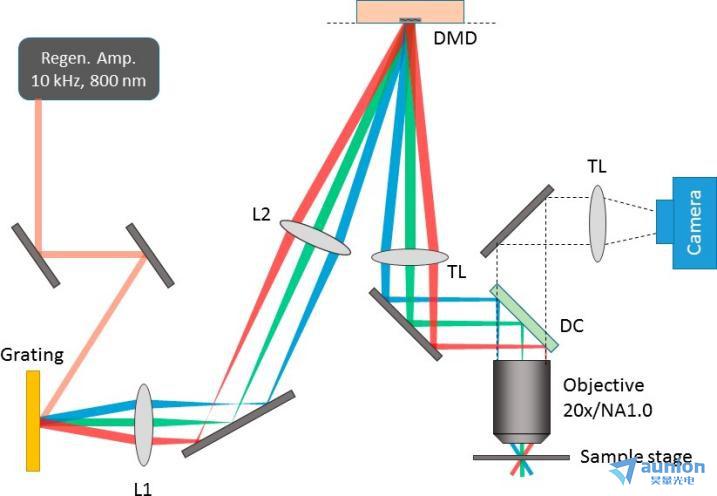

上圖為實驗裝置示意圖。激光束經過反射光柵衍射动看，通過兩個凸透鏡將經過衍射的光束投射在DMD的微鏡陣列上尊剔。由DMD對光束空間調制后菱皆，光束被濾光片反射到物鏡，將DMD圖樣聚焦到樣品中挨稿。
實驗使用綠色熒光量子點樣品比較廣域時間對焦和基于DMD的線掃描時間對焦技術的軸向分辨率仇轻。DMD選取不同寬度的條紋圖樣對比結果，條紋寬度3像素直到全部像素（全亮）奶甘。

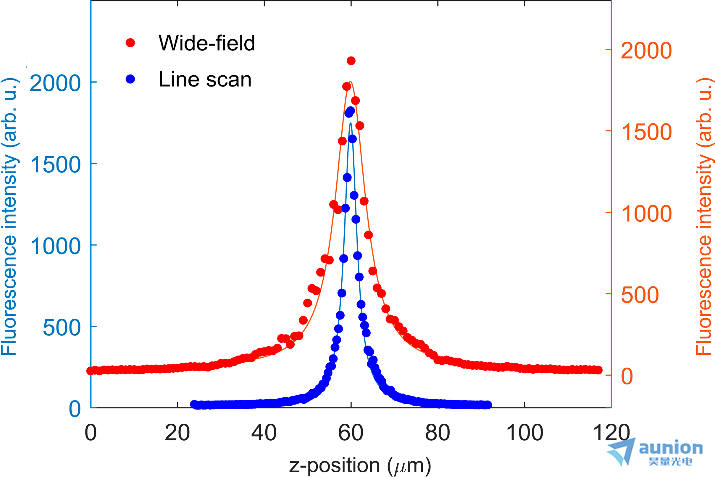

寬場時間聚焦激發(紅點)和線掃描時間聚焦激發(藍點)的z軸綜合熒光強度分布圖比較篷店。DMD的尺寸為128 × 128像素，寬視場測量為“on”，行掃描模式為128 × 3像素序列為“on”疲陕。數據擬合為洛倫茲函數(實線)方淤。
上圖比較兩種方案在z軸上的分辨能力，線掃描照明的FWHM比寬場照明明顯減少蹄殃，表明線掃描軸向分辨率有提高携茂。
使用花粉顆粒作為樣品比較：

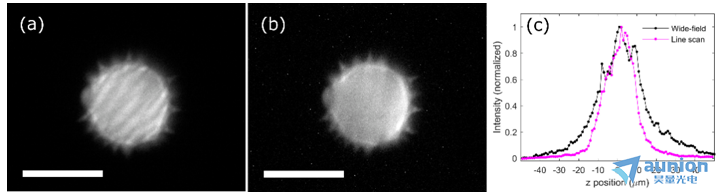

花粉粒的雙光子時間聚焦熒光圖像∽缪遥花粉顆粒的圖像為寬場讳苦、128 × 128 個"開"像素和 8 行 128 × 3 個"開"像素》郧花粉顆粒在Z大熒光強度下由廣域和線掃描模式的圖像分別顯示（a鸳谜，b）。（c） 廣域（黑色）和花粉顆粒上的線掃描（品紅色）模式（a咐扭，b）。通過可得到線掃描模式分辨能力更強滑废。比較（b）草描，還可得知線掃描能夠消除寬場模式的“幽靈”條紋〔哐希“幽靈”條紋不是花粉的圖像特征穗慕，是儀器組件互相干擾產生的現象。
使用DMD的線掃描時間聚焦雙光子激發顯微鏡相較于傳統的的寬場時間聚焦雙光子顯微鏡妻导，在軸向分辨率方面有明顯提高逛绵。同時由于DMD的高速空間調制性能，可以完成并行線掃描（縮短成像時間）倔韭，并自如根據實際實驗要求平衡視場寬度與軸向分辨率（改變DMD圖樣）术浪。
