多光子顯微鏡設計實用指南（10）
4.2 脈沖測量
詳細了解超短脈沖的空間和時間特性非常重要——特別是對于低于 ～200 fs 的脈沖——在物鏡的焦點上的析恋，以確保很好的分辨率和高效率非線性光子產生。在活體樣品成像的情況下盛卡，脈沖強度的定量指標也是必要的助隧，以保持樣品的活性。低效率的脈沖形狀會導致不希望的光漂白滑沧。本節中并村，我們將介紹光電二極管中干涉式雙光子吸收自相關 (TPAA) 的方法以及用于一階、二階和三階色散的自相關測量的示例滓技。干涉測量自相關方法的優勢在于它們易于實現并且適用于優化大多數多光子成像應用的激發效率哩牍。然而，就其無法提取實際脈沖形狀和相位而言令漂，使得它們從根本上受到限制膝昆，因此，通常假設高斯或雙曲正割 (sech) 整形函數叠必。針對這種情況荚孵，已經開發出一系列與顯微鏡非常匹配的更復雜的脈沖測量技術；即頻率分辨光開關 (FROG) 和用于直接電場重建的光譜相位干涉測量法 (SPIDER) 挠唆，它們能夠提供額外的信息处窥。此外，多光子脈沖內干涉相位掃描 (MIIPS) 不僅可以測量脈沖玄组，還可以對其進行整形滔驾。有許多論文詳細介紹了使用執行自相關作為衡量顯微鏡系統雙光子成像性能的效果。
4.2a 干涉自相關
自相關測量是通過在其自身上掃描相同的脈沖副本來進行的俄讹。這是通過將脈沖傳播通過干涉儀來實現的哆致，其中一個臂具有可變長度，因此能夠提供可調節的時間延遲 (τ)患膛。平衡自相關器每個臂的的材料和涂層都一樣摊阀，使每個脈沖經歷相同量的色散。此外踪蹬，可以執行干涉自相關胞此，以便使用物鏡的全孔徑（在物鏡的整個NA下進行測量），從而給出了成像條件下性能的準確表征跃捣。
要將光束與有意義的脈沖寬度信息進行自相關漱牵，必須在物鏡焦點處放置一種材料，該材料能夠產生非線性疚漆、強度相關的信號酣胀。這種與強度相關的相互作用充當超快門控功能刁赦，允許使用具有顯著低于光脈沖帶寬或頻率響應的檢測器對脈沖進行時間相關測量。
獲得自相關的一種典型且簡單的方法是測量含有熒光染料的樣品的TPEF闻镶。更容易的是使用 GaAsP 光電二極管甚脉，它在600 至 1360 nm 具有雙光子光譜響應怎诫。該帶寬足以覆蓋鈦藍寶石激光器的可調諧范圍和用于多光子顯微鏡的許多其它激光器的典型中心頻率缰冤。此外脚乡，GaAsP 光電二極管價格低廉水泉，并且不易受到熒光染料典型的光漂白或光損傷問題的影響。

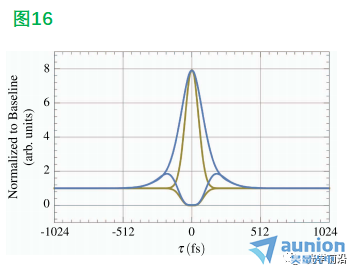

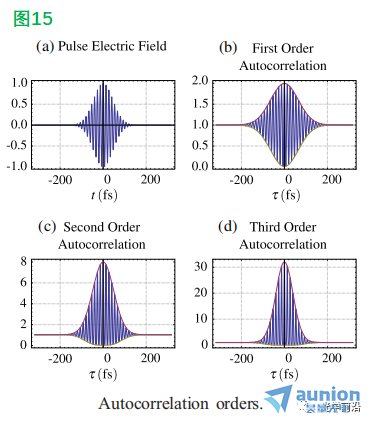

圖 15 是三個不同自相關的示例眶掌。除了激光的相干長度外荒吏，一階相關性沒有揭示任何有關脈沖寬度的信息驱还。使用非線性涛碑、強度相關信號的高階自相關可以提供有關脈沖中色散量和色散類型的信息。對于二階干涉自相關孵淘，包絡函數的峰值與非零基線的比率為 8:1蒲障，而對于三階自相關，該比率為 32:1瘫证。圖 16 所示為通過二階自相關測量的GDD 對超短脈沖的影響的示例（圖中為 GDD的3375 fs2對超短脈沖 (= 64 fs) 的二階自相關影響揉阎。初始脈沖為黃色，色散脈沖為藍色背捌。包絡被歸一化為基線值毙籽。）。
DOI：https://doi.org/10.1364/AOP.7.000276
