多光子顯微鏡設計實用指南（7）
3.2d 光路排布工具和注意事項

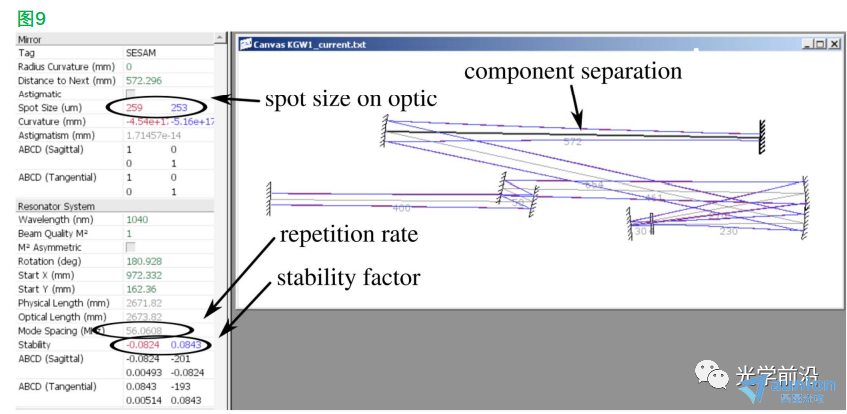

作者使用激光腔建模軟件LaserCanvas5(Philip Schlup開發)來確定腔內元件之間的精確排布。該軟件采用ABCD矩陣形式來建立振蕩器的腔穩定性和諧振模式尺寸蒲肋。本文的設計準則是蘑拯，設計一個相對低重復頻率的振蕩器（約50MHz）以增加平均脈沖能量。圖9是由LaserCancas5繪制的諧振腔模型的屏幕截圖兜粘。諧振腔的設計過程是四個關鍵參數的平衡過程：需要的重復頻率申窘，增益介質內的激光模式尺寸，SESAM上的激光模式尺寸妹沙，諧振腔穩定性因子偶洋。
一個好的初始設計是建立一個這樣的諧振腔幾何模型，它能夠產生5倍于SESAM飽和量的注入量距糖，這個飽和量由制造商提供玄窝。如前文所述，所用泵浦光纖纖芯直徑為200um悍引，以1：1的放大率成像到晶體中恩脂，因此，我們的目標是使模式尺寸的束腰非常接近100um趣斤。在此約束下俩块，諧振腔重復頻率可以通過選擇曲面反射鏡的曲率半徑和通過將平面反射鏡正確放置在幾乎準直的腔臂中實現。雖然穩定腔的標準是穩定因子小于1浓领，但是在設計時強制為小于0.1玉凯，以確保激光器長期穩定運行。SESAM是模式尺寸至關重要的兩個組件之一联贩。為了收益于恒波鎖模激光器中的可飽和吸收層的全調制深度漫仆，脈沖能量必須足夠高以讓吸收層發生光漂白。為了滿足這個條件泪幌，SESAM上的脈沖能量密度需要5倍于制造商提供的吸收層飽和值盲厌。SESAM上另一個重要的參數是損傷閾值，制造商用強度來表示它祸泪。損傷閾值限制了SESAM上的最小光斑尺寸吗浩。KGW激光典型輸出功率是2W，我們?cè)O(shè)計輸出耦合為10%没隘，重復頻率為56MHz懂扼，相應的腔內脈沖能量是0.36uJ。SESAM上的束腰接近250um右蒲，產生的能量密度是183uJ/cm2阀湿，這個值是飽和注入量70uJ/cm2的2.6X屡限。使用r=500cm(M4)可以獲得11.4X于飽和注入量的能量密度，并且能獲得穩定的模式鎖定炕倘，但是輸出功率更低钧大。
盡管LaserCanvas5軟件是一個很好的設計諧振腔的工具，但是在腔內讓泵浦模式和腔內激光模式在晶體里重疊仍然是很困難的罩旋。精密對齊泵浦模式和腔內激光模式的技巧有許多啊央，本文介紹一種能確保有足夠的泵浦模式重疊使激光產生的方法。一旦產生激光涨醋，就可以通過使用腔體的兩個端鏡：輸出耦合鏡和SESAM瓜饥，簡單地將激光模式“行走“到泵浦模式。圖10是這一步驟的示意圖浴骂。
注意乓土，為了讓輸出的光線能量最大，需要先移除耦合鏡溯警，這對低功率的二極管來說特別重要趣苏。在光路排布時，需要1個判定光線是否共軸用的對齊用二極管和兩個針孔梯轻。對齊用二極管的工作波長在1030nm和1040nm都可以食磕。在判定光線共軸時，最好是先對齊泵浦光束喳挑，在建立好的泵浦線上對齊腔內模式彬伦。在對齊泵浦光束的時候，有一個挑戰：泵浦源通常選用25-40W的商業高功率一站式泵浦光源伊诵，它有最小的穩定輸出電流单绑，在此電流下相應的輸出功率是7-10W。當聚焦光斑只有200um的時候曹宴，產生的強度足以燒壞標準針孔和其它的對齊工具搂橙。要解決此挑戰可以通過購買高損傷閾值的針孔和對齊工具。本文通過將普通針孔離聚焦點等距來解決此問題（見圖10的小圖）浙炼。使用針孔離聚焦點等距的方式可以精密的對齊泵浦光束份氧，使得束腰剛好在晶體里唯袄。
DOI：https://doi.org/10.1364/AOP.7.000276
