Moku:Pro利用多儀器模式來部署PLL功能
Moku:Pro 鎖相環的實現
使用Moku:Pro的多儀器模式來部署PLL功能
本技術論文概述了利用Moku:Pro的多儀器模式(MiM)實現鎖相環(PLL)的功能柠座。讀者將了解Moku:Pro的MiM及相關用戶界面功能片橡，同時掌握實驗中常用的PLL鎖相環功能捧书。
Moku:Pro是一個基于芯片的儀器測試系統爆哑，能夠在FPGA硬件平臺上運行多個儀器∮咚保現在歪泳，使用Multi-instrument Mode呐伞，傳統上需要由獨立硬件盒或模塊組成的整個FPGA測試設備系統伶氢，現在可以在一個Moku:Pro上實現。利用FPGA的動態重配置，用戶可以獨立地?zé)岵灏蝺x表蕾盯，而不影響系統中的其他儀表。此外渺尘，儀器之間可以相互連接说敏，信號在FPGA內完全通過數字域傳遞。這可以實現高數據傳輸速率和超低延遲，而且不會出現信噪比下降拟淮。而通常由獨立硬件模塊或儀器之間的模數或數模轉換往往會導致信噪比下降侈贷。多儀器模式極大地擴展了Moku:Pro的通用性等脂，體現了loC功能的潛力搏屑。
Mim—多儀器模式架構

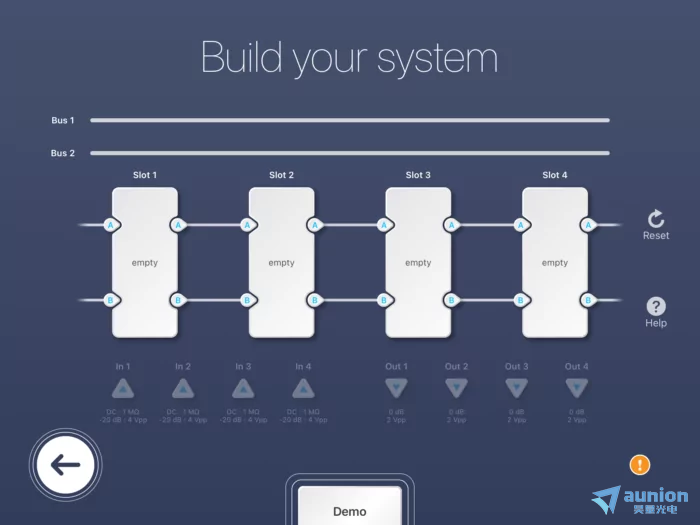

圖1:Moku:Pro上的多儀器模式用戶界面
圖1是構建多儀器系統的起點界面。Moku:Pro的FPGA分為4個儀表插槽辣恋。每個插槽代表Moku:Pro內部的UltraScale+ FPGA中的一段伟骨，每個插槽都可以訪問Moku:Pro的模擬輸入和輸出。信號可以在數字領域的這些儀器之間傳遞回俐，而無需離開FPGA仅颇，因此是無損的，具有確定的納秒級延遲搁廓。用戶可以靈活地將Moku:Pro的相應儀器放入這些插槽中;例如，頻譜分析儀线欲，示波器，頻率響應分析儀和PID控制器逼泣，他們可以以任何組合方式同時部署拉庶。
鎖相環
鎖相環是一種可以跟蹤輸入信號相位的系統氏仗，用它來控制輸出信號的頻率，有效地將頻率鎖在一起呐舔。對于很多應用珊拼，從研究開發到原型設計，再到測試工程師的手中澎现，都需要用到鎖相環剑辫。例如峻堰，鎖相環是無線電接收機和其他通信的基本組件，為同步時鐘的計算機提供穩定的時鐘捐名，或以源信號的倍數(頻率合成)產生頻率。最基本的鎖相環是一個鑒相器成艘，接著是一個低通濾波器和一個壓控振蕩器淆两。壓控振蕩器提供與輸入電壓成比例的頻率輸出。

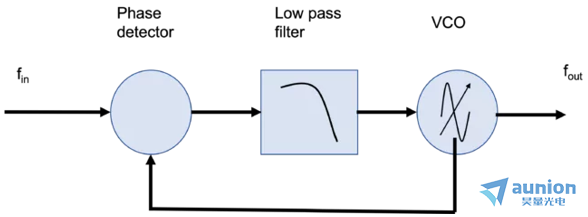

圖2:鎖相環框圖
鑒相器有兩個輸入:外部時鐘和參考信號（或本地振蕩器）秋冰。相位檢測器(PD)輸出是一個依賴于輸入時鐘相位差的電壓埃撵，用于驅動VCO暂刘。PD有不同的實現。例如谣拣，可以使用混頻器(或解調器)。但對于產生頻率激勵或諧波有一些固有缺陷辅鲸，這要求低通濾波器的擁有一個較短的時間常數或者大的帶寬格郁。另一種PD實現是數字實現的相頻檢測器例书。Moku:Pro的相位計是一個高精度的例子(6u弧度/V/Hz)，數字鑒相器决采。?
Moku:Pro鎖相環實現拇厢、相位檢測器
我們將在Moku:Pro上實現PLL孝偎，并檢查其操作凉敲。首先，我們注意到鎖相放大器(LIA)有一個解調階段势决，然后是一個低通濾波器。Moku LIA還可以將X-Y輸出轉換為相位幅值(r-Φ)表示陈莽，因此我們可以使用LIA作為一個相位檢測器极颓。圖3顯示了Moku鎖相放大器的用戶界面，分別有如下功能：本振設置為50 MHz菠隆，解調器后面的低通濾波器設置為1 kHz骇径，矩形或極坐標切換，最后是增益和偏置功能清女。極坐標模式下的相位輸出反饋送到輸出A嫡丙，將形成我們的相位測量曙博。

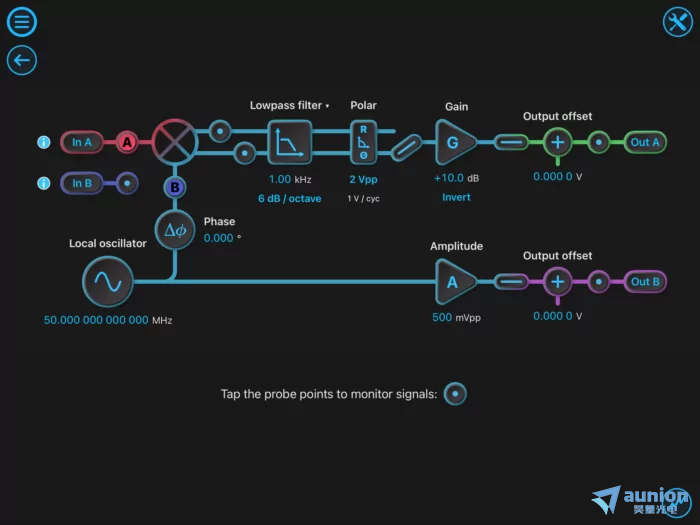

圖3:Moku:Pro Lock-in放大器用戶界面
VCO（Voltage ControlLED Oscillator）

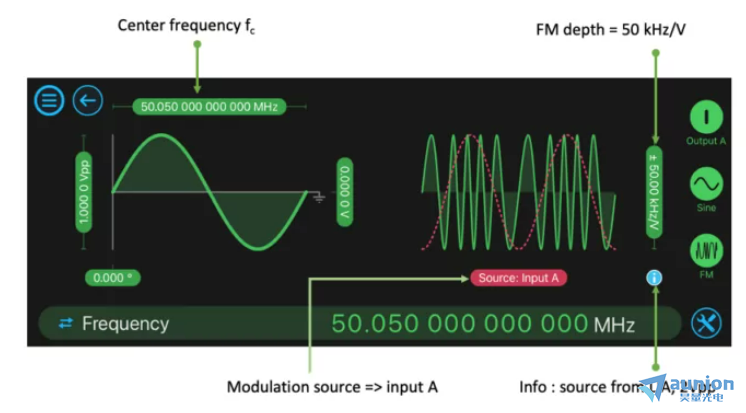

VCO（壓控振蕩器）是在Moku:Pro上使用波形發生器實現的。Moku波形發生器可以對各種來源進行調制輸出吴汪。例如，調制源可以是另一個波形發生器漾橙、內部源或儀器的輸入近刘。圖4顯示了“波形發生器”的用戶界面臀晃。為了實現VCO，將波形發生器配置為產生調頻(FM)正弦波座韵，調制源設置為輸入a;調制深度設置為±50 kHz/V誉碴，這將最終決定最大捕獲帶寬黔帕。
圖4:Moku:Pro波形發生器;調頻信號
多儀器模式的儀器間總線為2 Vpp，因此最大調頻偏差為+/-50 kHz。值得注意的是奋岁，該載波被設置為50.05 MHz。這是一個50 kHz的偏差闻伶，從鎖定的本地振蕩器50 MHz蓝翰，所以這個例子將需要全FM的偏差范圍霎箍。
VCO多儀器并行配置

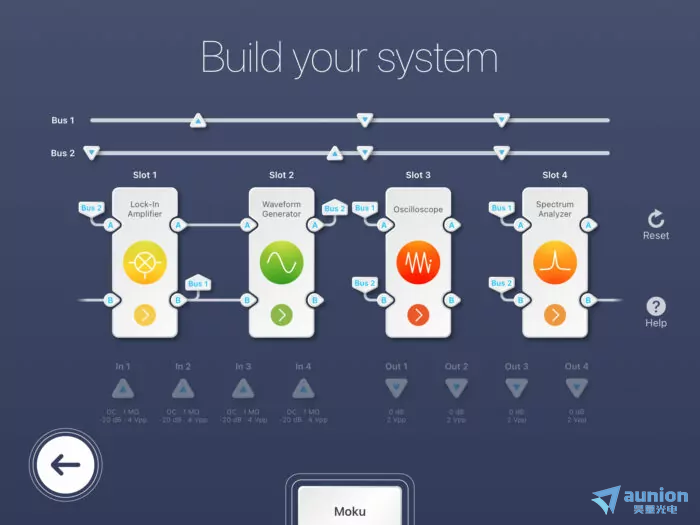

我們現在將儀器配置成多儀器模式漂坏。從圖1的空白配置開始，我們將MiM設置為圖5所示拒啰。1號槽位包含LIA (PD功能)。槽位2被VCO (FM波形發生器)占用谋旦。VCO的輸出被驅動到內部總線#2拴孤，因此環路返回到鎖相放大器(PD)的輸入A。
圖5:為鎖相環測試和測量配置的MiM
我們在插槽3部署了示波器，在插槽4部署了頻譜分析儀芒粹，這有助于觀察鎖相環在時域和頻域的行為。兩者都被設置來觀察總線1 (PD參考LO)和總線2 (FM WG或VCO輸出)估脆。4臺儀器同時獨立操作座云。這種設置對檢查鎖相環行為比較有用疙教。在大多數應用中贞谓，更典型的是VCO將提供LO，鎖定通過ADC外部提供的信號祟同，并進入LIA的輸入a。
PLL操作
在初始設置時窖贤，鎖定放大器的輸出A被關閉。這意味著PD輸出被禁用赃梧，波形發生器(WG)將輸出其在50.05 MHz的調頻信號物咳。圖6是槽位1的LIA的用戶界面蹄皱，內置示波器顯示50 MHz的LO和50.05 MHz的輸入A (WG輸出)的輸入信號。這些信號沒有鎖定压鉴，輸入相位連續滾動過參考L0晴弃。

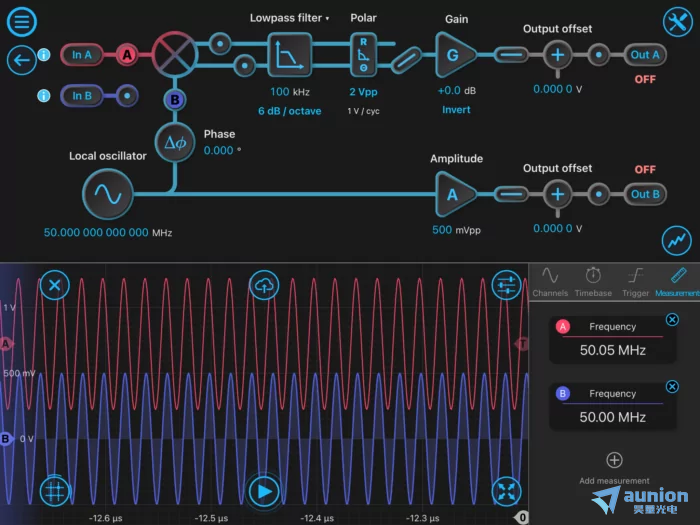

圖6:鎖相放大器輸出關閉;鎖相環未鎖定
圖7是3號槽示波器的用戶界面际邻，用于確認鎖相環的解鎖狀態芍阎。VCO和基準的頻率間隔為50 kHz，示波器數據窗口顯示相位δ從±180°波動。

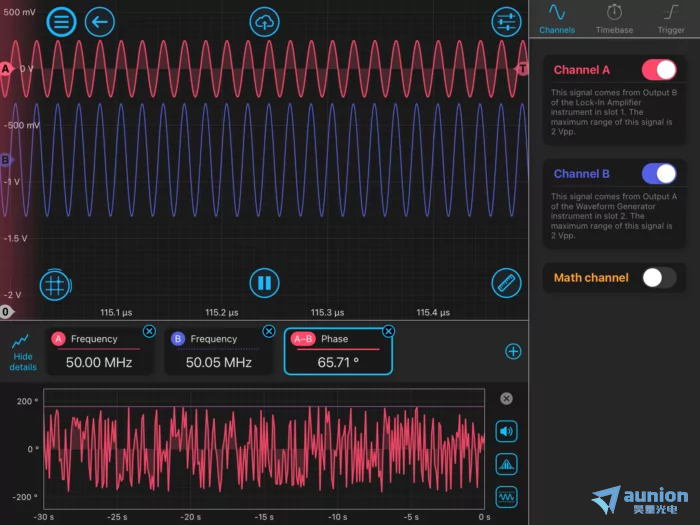

圖7:鎖相環未鎖的示波器

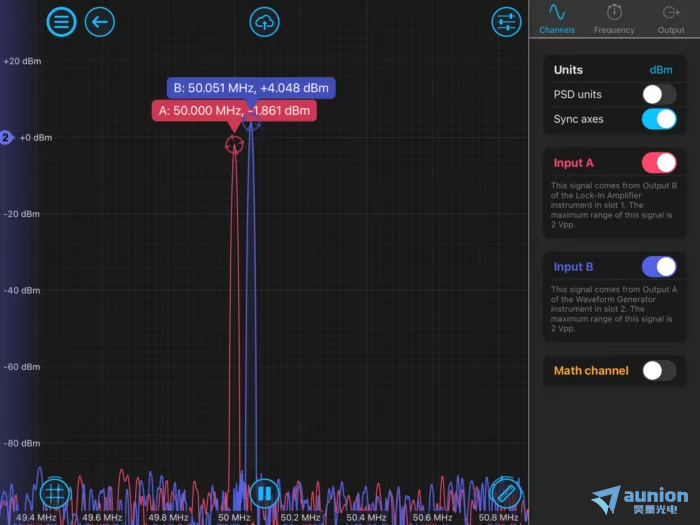

圖8為槽位4頻譜分析儀在相同鎖相環未鎖情況下的顯示血巍。我們看到通道A的LO在50000 MHz, VCO輸出在50.051 MHz珊随，一個穩定的頻率偏移。
圖8:帶鎖相環的頻譜分析儀
實現鎖相環
現在叶洞，我們通過在輸出a上單點一下來啟用鎖定放大器輸出衩辟。鎖定放大器現在輸出的是一個差分信號艺晴，表示LO輸出和VCO輸出之間的瞬時相位誤差财饥。當WG輸出跟蹤LO時，WG (VCO)做出響應并鎖定循環钥星。

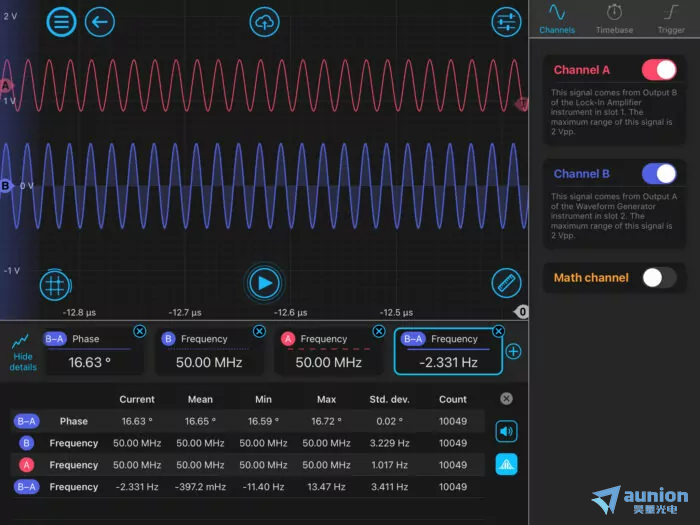

圖9:帶鎖相環的示波器
圖9顯示了3號槽的示波器有兩個鎖定的正弦波歹苦，LO和VCO之間的穩定相位差為平均16.65°逊躁，標準差為20毫度唆铐，樣本容量n=10049。值得注意的是谜喊，通道A/red(來自LIA的參考LO)在50 MHz時的頻率std dev為1.01 Hz斗遏，而VCO顯示的std dev為3.229 Hz。這可能是由于VCO輸出產生的量化誤差诵次。為了進一步研究這一點铸本，VCO輸出頻率的a被記錄在FM調制深度的范圍內遵堵，因此控制環路增益的范圍內鄙早。結果如表1和圖10所示。更深的調制深度(每伏特V高FM偏差)提供更寬的鎖定帶寬，但較低的增益扩灯。數據證實了這一點，更窄的鎖帶寬可以提高鎖的精度珠插。在10kHz/V時捻撑，σ(fvco)接近σ(fc)。在未來的技術文章中，我們會對這種使用Moku:Pro的相位計的鎖相環性能進一步探究江解。

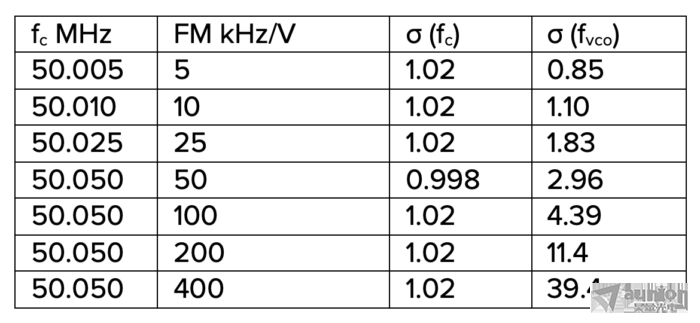

表1:0 Fvco與FM深度

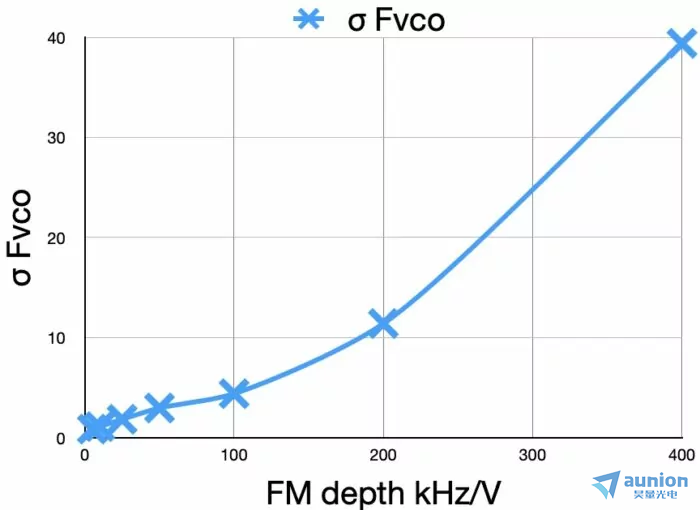

圖10:o Fvco vs FM深度
在圖11中，插槽4的頻譜分析儀顯示VCO和LO現在鎖定在50.0002 MHz, 200 Hz偏移可能是由于頻譜分析儀和示波器的測量算法不同鳖枕。

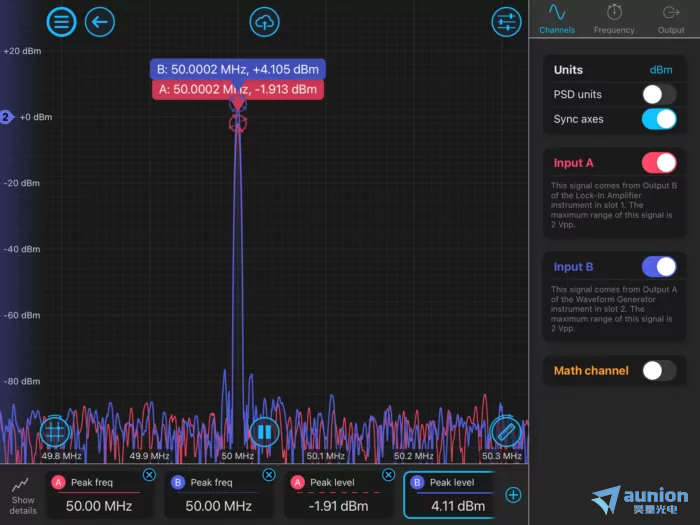

圖11:鎖相環頻譜分析儀
結論
Moku:Pro的多儀器模式允許非常靈活的儀器配置，可同時部署多達4個儀器彭谁。這些儀器可以同時工作，彼此獨立缠局。在本技術報告中读处，我們實現了一個鎖相環唱矛。它將一個VCO(由Moku:Pro的波形發生器實現)鎖定到Lock-in放大器的內部參考信號。我們利用直觀的Moku:Pro用戶界面對PLL原理進行了演示窃肠。一個典型的應用將涉及到鎖定外部信號(通過Moku:Pro ADCs采樣)，它的頻率會包含一些未知信號冤留，如無線電載波纤怒。要鎖的信號應該通過Moku:Pro的DACs采樣到。直觀的圖形用戶界面允許我們在幾分鐘內完成這個實驗泊窘，并花更短的時間完成鎖定和鎖定范圍(+/-50kHz)萝映。我們觀察了鎖相環在時域和頻域的鎖定效果阐虚，并使用示波器對結果進行記錄統計，包括鎖相環頻率的標準差之類的信息。雖然本說明和示例完全在一個Moku:Pro中操作咸灿，但PD或VCO元件都可以是一個外部測試系統侮叮。此外，這個例子還可以用來評估設計方案囊榜，在設計硬件之前砂沛，可以使用Moku硬件來評估需要的設計參數曙求。了解更多的多儀器模式聯系我們的團隊討論您的申請静浴。
