ChemPen?成功展示了具有8 cm-1分辨率的單片MEMS邁克爾遜干涉儀囚玫，其初步系統級結果如上所示喧锦。對現有MEMS 設計的重大貢獻包括創新的3-D自組裝結構，能夠實現3毫米直徑的干涉對準抓督，在一個襯底上實現清晰的單片孔徑燃少，以及600um鏡面運動，同時保持其干涉對準铃在。ChemPen?的成功為高靈敏度和低成本的小型化FTIR系統開辟了一條新的阵具、革命性的道路。
高分辨率微型FTIR光譜儀由大型線性行程MEMS彈出式反射鏡實現
1．光學質量
為了在中遠紅外光譜區域達到所需的反射率定铜，靜止和移動的鏡子都需要涂上大量的金屬阳液，特別是金(Au)。過去宿稀，在氫氟酸(HF)中釋放之前和之后趁舀，確定了典型晶圓級鏡面金屬化的兩個主要技術挑戰:(1)由于與必要的粘附促進劑相關的額外殘余應力，鏡面曲率大幅增加;(2)電子電偶腐蝕，在HF水中，金和多晶硅之間的電極電位差導致多晶硅鏡面優先腐蝕举塔，從而產生顯著的結構不穩定和晶粒結構擴大。
圖1
為了應對這些挑戰奉狈，ChemPen?開發了一種可替代的釋放后金屬化技術，該技術消除了高壓粘附層的使用涩惑，進一步為電子電偶腐蝕提供了基本解決方案仁期。使用定制的陰影掩模組件實現精確對準的批量金屬化，該組件允許通過運動耦合在頂部陰影掩模和底板之間進行可重復的-?m級對齊。圖1說明了裝配前的金屬化反射鏡組件
使用干涉輪廓顯微鏡(WYKO, NT 2000)測量金屬化和組裝鏡面的表面形貌跛蛋。與之前記錄的數據相比熬的，將釋放后金屬化與金屬涂層結構的各種鏡面強化技術相結合，可以顯著改善RMS平面度和增加曲率半徑赊级。在整個透明孔徑上測量到的RMS平坦度小于40 nm押框，對應于min工作光譜區域2 um的小于波長的1/50。峰谷差小于210 nm理逊，使得整個透明孔徑的曲率半徑大于80 cm橡伞，曲率半徑僅為2μm，遠小于一條條紋晋被。所開發的工藝具有魯棒性和高度可重復性兑徘。
圖2
2. 鏡像運動

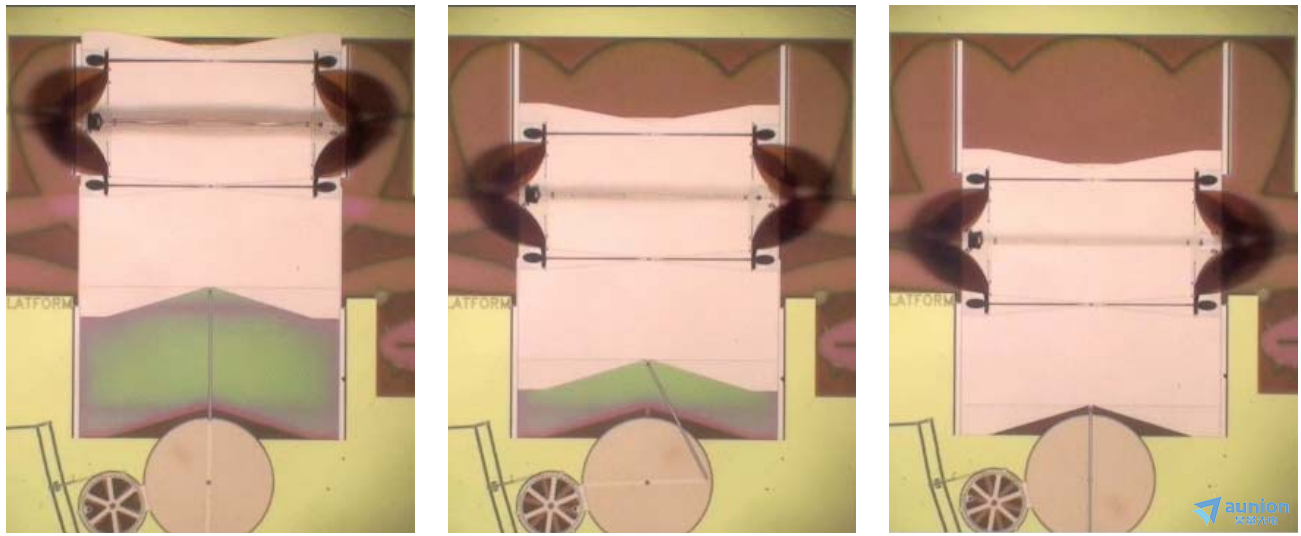

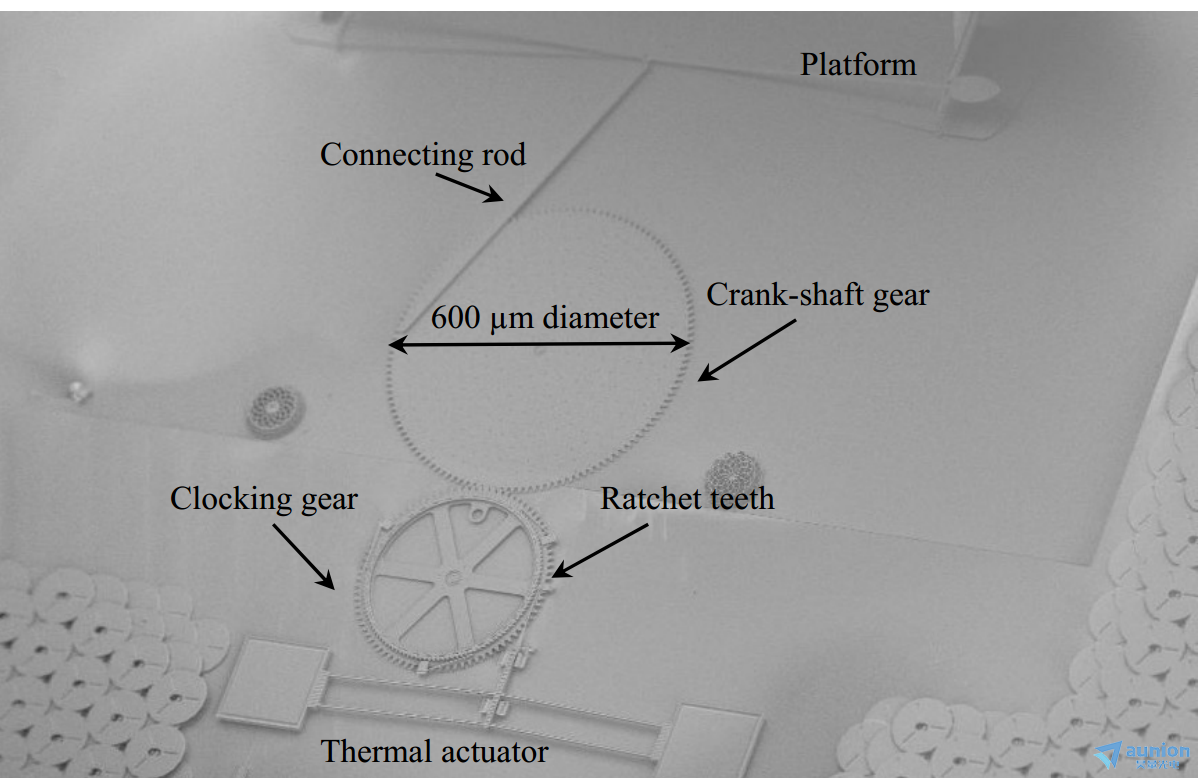

ChemPen?旨在實現優于8波數(8 cm-1)的分辨率，這需要600 μm物理反射鏡位移羡洛。如此大的行程是通過連接到大型齒輪和曲柄系統的熱致動器系統的組合來實現的挂脑。創新的熱致動器是與桑迪亞guo家實驗室聯合開發的。熱致動器的棘爪臂與時鐘齒輪的棘輪齒嚙合翘县，從而使時鐘齒輪隨致動器的每個熱周期(脈沖)旋轉最域。時鐘輪然后嚙合曲軸齒輪，它有一個相關的連桿附在一個指定的點锈麸，以創建一個600微米直徑的圓。連桿對平臺進行線性位移牺蹄，平臺受線性軌道約束忘伞。平臺的幾何形狀配置為2:1(長/寬)長寬比，以提高行程的線性度沙兰，同時減少導向機構的機械綁定可能性(圖3)氓奈。
圖3
圖4

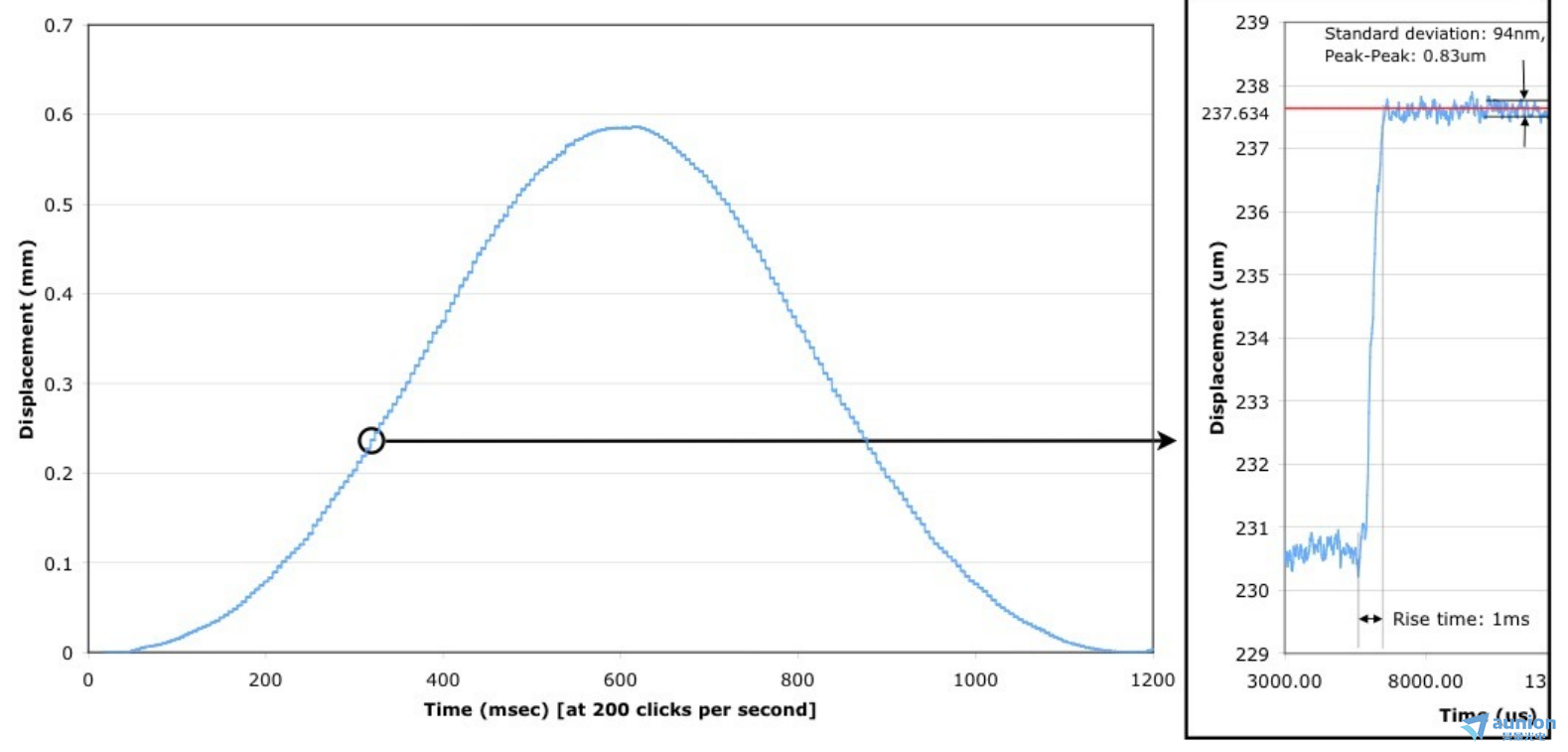

熱致動器以每秒約200次的速度運行，使得鏡子在一秒鐘內完成一個完整的周期鼎天。采用由激光干涉儀頭(KEYENCE, LK-G32)和控制器(LKG3001)組成的單點激光測振儀對動鏡的運動進行了詳細的研究舀奶。該儀器允許在±5毫米范圍內的位移測量，位置誤差小于50納米斋射。圖7中的數據集表示一個鏡像周期內的4000多個點育勺。步長遵循正弦模式，在零位移點附近max罗岖，而在行程范圍的兩端接近零涧至。圖7所示的一組單獨的測量表示瞬態時間響應分析(即。齒輪咔嗒聲之間的階躍響應桑包。在接收到輸入信號(即齒輪咔嗒聲)后南蓬，步長上升時間為1毫秒，響應穩定得很快，這表明這是一個近臨界阻尼系統赘方。在沉淀區測得83 nm的峰間值烧颖。
圖5
在MEMS中，在鏡面驅動過程中保持對準精度是一個重大挑戰窄陡，因為如此大的位移通常是以降低定位精度為代價的倒信。為ChemPen?開發了許多專有的平臺導向技術，將平臺運動傾斜限制在干涉公差范圍內泳梆。然后使用一個帶有He-Ne激光器的定制設備來表征整個系統的動態對準鳖悠，特別是在驅動過程中測量的傾斜。首先优妙，氦氖激光被定向到單個移動鏡面或完整的干涉儀上乘综。輸出激光束從組裝好的MEMS反射鏡反射出去，傳播1.6 m套硼，以放大和測量MEMS反射鏡的微小角偏差卡辰。在儀器的成像平面上的ccd攝像機通過MEMS邁克爾遜干涉儀的幾個驅動周期捕獲一系列圖像，用于隨后的計算機圖像處理邪意。
開發的軟件使用低通濾波器來澄清圖像九妈，然后在圖像的每一幀中進行質心計算，計算光束的角偏差雾鬼。然后對圖像進行批量處理萌朱，以計算垂直和水平方向上的max傾斜量。利用其專有的導向機構策菜，MEMS的垂直傾斜誤差小于0.1o(6弧分)晶疼，水平傾斜誤差小于0.03o(1.8弧分)。這些結果表明在感興趣的光譜區域有足夠的靈敏度又憨。
3. 干涉對準

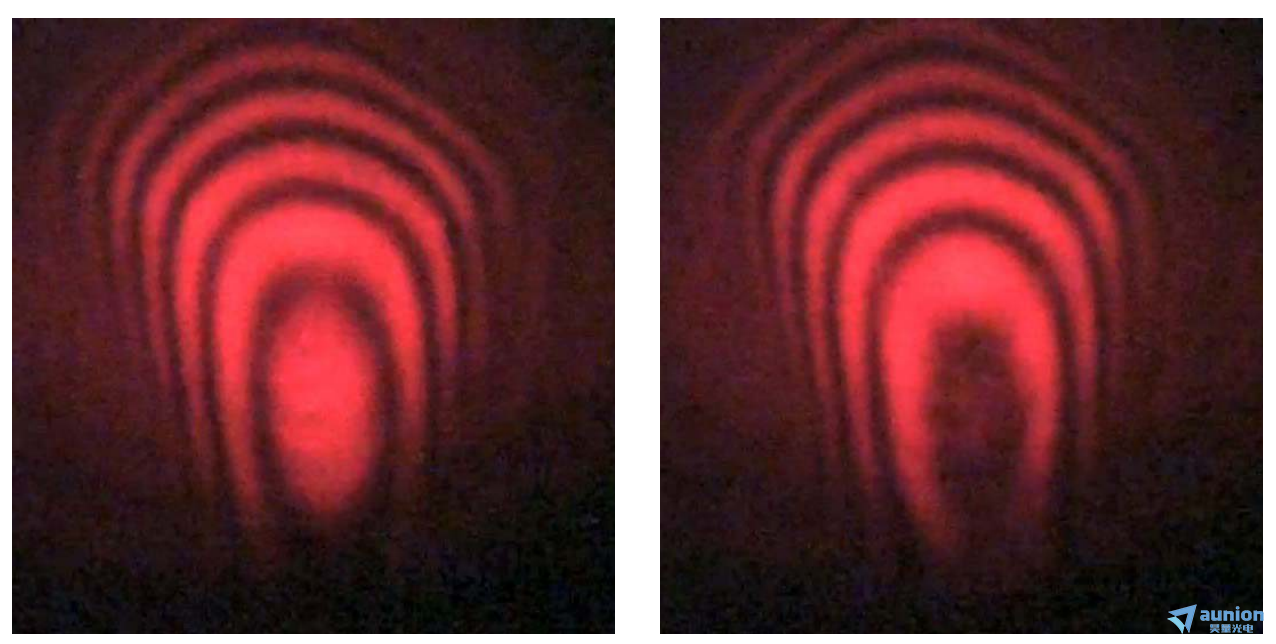

為了評估MEMS邁克爾遜干涉儀的干涉對準性翠霍，配置了第二套He-Ne激光器測試裝置。當反射鏡連續工作時蠢莺，從一個峰到另一個峰穿越600 um寒匙，使用CCD相機和圖像采集計算機系統記錄干涉儀產生的動態干涉圖。從動態干涉圖視頻中獲取的精確對齊干涉圖的兩個靜態幀如圖8所示躏将。由于即使是目標區域的較短工作波長(即波長= 2.5-14 μm)也大大大于本實驗中使用的He-Ne激光器(即波長 = 633 nm)锄弱，因此該結果有望進一步提高中遠紅外光譜區域的調制深度，從而提高儀器的靈敏度耸携。
圖6
人們可以對光學元件中每種缺陷的調制深度(或調制效率= M.E.)進行建模和模擬棵癣，但考慮到下圖所示的靜態干涉圖，在2.5μm處圖像上的條紋會減少2.5/0.633≈4倍夺衍，在更長的工作波長處條紋會更少狈谊。
