該技術文章展示了一個寬帶光譜氣體分析裝置，覆蓋850和1250 cm?1之間的分子指紋區域缀踪。該裝置能夠研究復雜的氣體混合物居砖，因?yàn)槎嗤ㄇ坏聂敯粜员ＷC了在全光譜掃描中穩定的相互作用長度。對于需要靈敏度在ppmv和數百ppbv水平的應用驴娃，該系統是快速估計氣體樣品組成而無需任何預處理的理想選擇奏候。此外，通過增加多通腔引入的延遲并在單個探測器中測量吸收和歸一化信號唇敞，靈敏度可以提高10倍蔗草。
氣體檢測實驗裝置概述

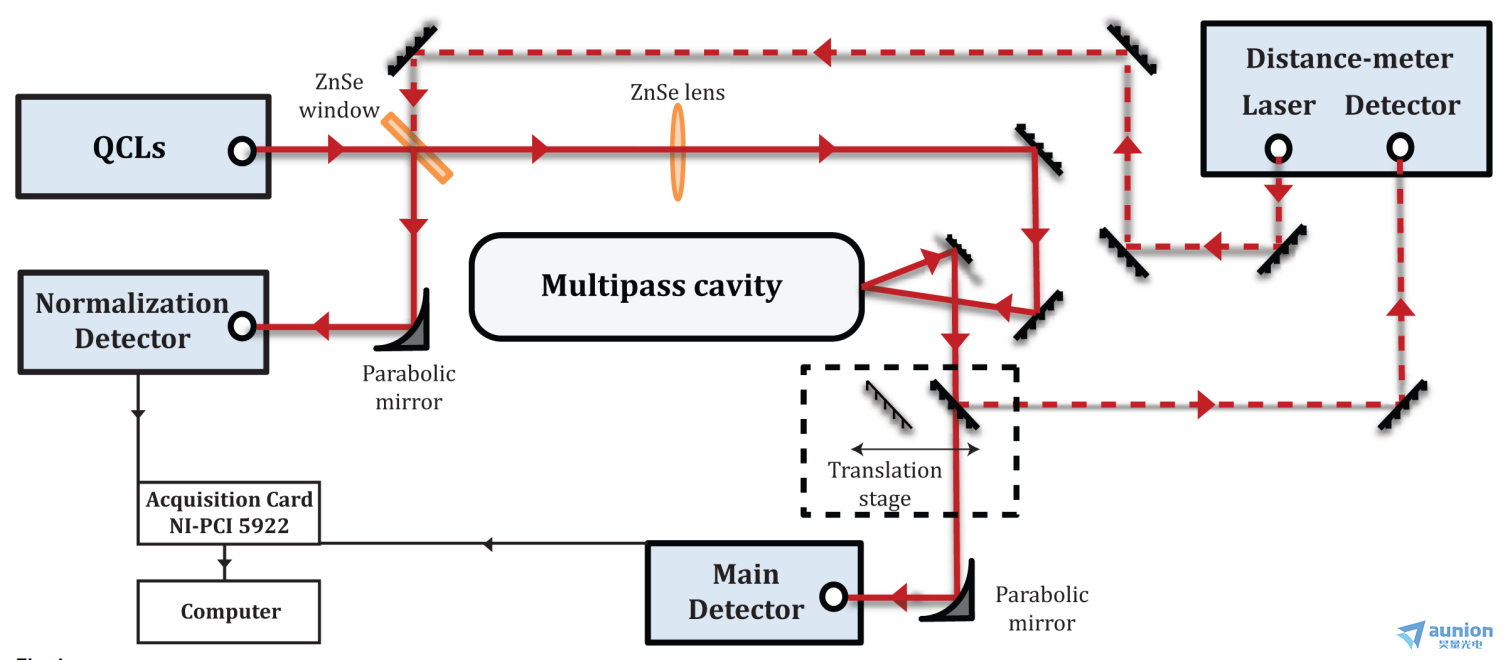

實驗裝置的示意圖概述如圖1所示。它的主要組成部分是:一個激光源疆柔、一個增強吸收的多通腔和兩個監測激光強度和測量多通腔后吸收信號的探測器咒精。用與激光共對準的可見光激光測距儀(徠卡DISTO D2)作為導光束，測量多通腔內的相互作用距離旷档。
圖1
激光源是Block Engineering的LaserScope單元的一部分模叙。它由兩個協同排列的可調qcl組成。一個QCL覆蓋21250px?1 ~ 25250px?1區域鞋屈，第二個QCL輻射25250px?1 ~ 31250px?1區域范咨。qcl使用Littrow配置中的衍射光柵與反向提取來調整波數故觅。光柵的角度位置由壓電元件控制。因此湖蜕，發射波數是用施加在壓電上的電壓來校準的逻卖。qcl的波數精度為0.1 cm?1。qcl的平均功率根據發射的波數在0.5到12 mw之間變化昭抒。兩個qcl都是脈沖的，脈沖重復率為200 khz炼杖，脈沖的時間寬度為208 ns灭返。這些參數在發射強度和穩定性方面是z優的。使用脈沖qcl是因?yàn)樗鼈冊谑覝叵鹿ぷ鞣€(wěn)定坤邪。
圖中多通腔是基于McManus等人所描述的改進的Herriot結構熙含。它由兩個2.5英寸的像散反射鏡(Aerodyne Research, Inc.)構成，在qcl全光譜范圍內的反射率r > 0.983艇纺。沿光軸方向測得的反射鏡間距為32.4 cm怎静。鏡子被放置在定制的安裝在一個不銹鋼真空電池。該電池具有一個輸入ZnSe窗口(Thorlabs WG71050-F)黔衡，在工作光譜范圍內透射t > 0.95蚓聘。腔內反射的次數n決定了可實現的相互作用路徑長度，但它也通過強度減小系數k決定了從腔內出來的光量盟劫，盡管這種類型的空腔允許相互作用長度達到100米夜牡，但我們更喜歡相互作用長度為54.36米的配置，它足夠長侣签，可以檢測濃度水平為幾ppmv的分子塘装，同時提供強輸出信號。多通電池輸出的功率是進入電池的激光功率的5.5%影所。電池的總?cè)莘e為0.6升蹦肴。多重反射和緊湊的結構允許激光穿過電池的大部分體積，從而允許與整個氣體樣品均勻相互作用猴娩。
使用壓力控制器(Bronkhorst, P-702CV-1K1A-RAD-22-V)和隔膜真空泵(Vacuubrand MD 1)來控制腔內的壓力阴幌。壓力測量對光譜中含有尖銳吸收線的分子尤為重要。由于不同的影響胀溺，例如碰撞或多普勒增寬裂七，這些譜線可能會變寬。為了控制細胞內樣品的注射仓坞，使用一套質量流量控制器(Bronkhorst, F-201CV1K0-RAD-22-V)背零，這樣可以使用單稀釋和雙稀釋技術制備所需濃度的樣品。
對于檢測无埃，可使用兩個熱電冷卻(TEC)汞鎘碲化(MCT)探測器和一個快速采集卡(NI-PCI 5922)徙瓶。如圖所示毛雇，主探測器采集多通腔產生的信號。該探測器(VIGO System, PVI-4TE-10.6-0.3x0.3-TO8-BaF2)的截止頻率為100 MHz侦镇，采集卡的采樣率為每秒10兆采樣(MS/s)灵疮，可以檢測每個脈沖的峰值功率，提高測量的信噪比(SNR)壳繁。第二個探測器(激光范圍單元震捣，塊工程)是必要的，以監測激光強度直接在qcl外闹炉，并標準化每個脈沖的強度蒿赢。這種歸一化使qcl的脈沖強度變化min化，并提高了系統的靈敏度渣触。
