量子級聯激光器——從工具到產品

（本文譯自quantum cascade lasers: from tool to product，M.Razeghi, Q. Y. Lu, N. Bandyopadhyay, W. Zhou, D. Heydari, Y. Bai, and S.Slivken）

1.介紹

自20世紀60年代激光發明以來奥喻，人們一直在追求一種更小偶宫、更便宜、更大功率衫嵌、波長更靈活的激光源读宙。作為半導體激光器，量子級聯激光器(QCL)是一種能帶工程器件楔绞，其電磁輻射是通過超晶格量子阱[1]內能級間的子帶間躍遷來實現的结闸。自1994年首次實驗演示以來，QCL技術得到了巨大的發展酒朵。這些性能水平是結構設計桦锄、材料質量和制造技術不斷改進的結果[3-5]。目前蔫耽，它正在成為中紅外(中紅外)和太赫茲(太赫茲)頻率范圍內的激光源结耀，并在氣體傳感、環境監測匙铡、醫療診斷图甜、安全和國防[6]中有許多應用。

西北大學量子器件中心(CQD)的目標是推進光電技術鳖眼，從紫外到太赫茲光譜區域黑毅。這包括基于III-V半導體的許多不同技術的發展[7,8]。自1997年以來钦讳，CQD在量子級聯激光器QCL的發展上投入了相當大的努力矿瘦，特別是在功率、電光轉換效率(WPE)愿卒、單模操作缚去、調諧和光束質量方面，推動QCL從一個實驗室工具成為一個廣泛的產品琼开，造福于公眾易结。實驗結果表明，WPE為21%柜候，輸出功率為5.1 W的室溫連續波工作效率高搞动，輸出功率為0.51 W的環形腔面發射QCL為室溫連續波工作效率高，D1個β型分布反饋QCL為[11]改橘。在本文中滋尉，我們介紹了近年來在QCL方面取得的一些突破，并在接下來的章節中進行了詳細討論飞主，即大功率高效QCL狮惜；λ~3-4 μm的高性能QCL λ~6-10 μm的寬帶QCL，波長敏捷QCL碌识；具有片上波束組合的QCL用于廣泛的電子調諧碾篡；在中紅外QCL中基于差頻產生(DFG)的太赫茲源。

2. 大功率高效量子級聯激光器

在QCL發明8年后筏餐，D1個室溫連續QCL被成功制備波長為9.1 μm开泽，輸出功率為10 mW[12]。不久之后魁瞪，西北大學的CQD在3.8μm[13]到10.6 μm[14]波長范圍內實現了高功率室溫連續波工作穆律。且自2007年以來惠呼，主要研究波長在4.7 μm左右的紅外對抗、自由空間通信峦耘、化學傳感等方面的應用剔蹋。當時，報道的合適室溫CW功率為0.3 W辅髓， WPE為3.7%[15]泣崩。到2011年，QCL在室溫連續運行達到了5.1 W的輸出功率洛口，WPE為21% [9]矫付。在室溫脈沖模式下，WPE從7.7%提高到27%第焰。這一趨勢如圖1(a)所示买优。

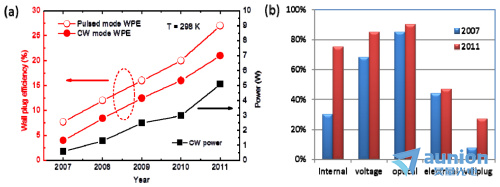

圖1. (a) 2007 - 2011年QCL性能改善情況。(b) 2007年和2011年次效率和WPE的比較

一般來說樟遣，WPE越高而叼，輸出功率越高。我們在室溫連續波工作中實現高WPE的策略可分為兩部分豹悬。一方面葵陵，我們展示了脈沖模式下在室溫下的高WPE。這主要是設計和優質的增益介質材料瞻佛。另一方面脱篙，我們在整個器件的設計和加工過程中都考慮了熱因素，目的是實現高的熱導伤柄，這樣就可以使CW WPE與脈沖WPE接近绊困。脈沖電光轉換效率可以分解為四個次效率，即內部量子效率适刀、電壓效率秤朗、電效率和光學效率。在四個次效率中笔喉，內部量子效率是重要的取视，它只能通過探索核心結構[16]的設計來提高。從圖1(b)可以看出常挚，內部量子效率的提高幅度大作谭。室溫QCL設計是[16]中報道的淺井設計。在室溫連續焊條件下奄毡，采用埋脊再生和脫膠下粘接的效果佳折欠。此外，埋地脊構造的脊寬也很重要。需要在低損耗和高導熱方面做出妥協锐秦。詳細的討論可以在[3]中找到咪奖。

WPE是一個重要的指標數字，代表了設備的整體質量农猬。盡管過去幾年取得了令人矚目的進展赡艰，但要進一步改善性能仍面臨巨大挑戰售淡。如果去除溫度限制斤葱，是否可以實現50%的WPE將是很有趣的。50%是一個重要的里程碑揖闸，因為它標志著光子產生戰勝了聲子產生揍堕。為了應對這一挑戰，專門為低溫高效作業設計了兩種新設計汤纸，分別稱為單井注入器設計[17]和“超強耦合”主動設計[18]衩茸。單井注入器設計體現在注入器狀態。從單個注入井開始贮泞，該結構中只有一個注入井狀態楞慈。這種注入器狀態的空間和能量位置經過精心設計，以便在開啟狀態下建立“熱正向填充”方案啃擦。該方案有利于種群反轉和載體傳輸囊蓝。這樣可以使內部量子效率和電壓效率Z大化。在這種結構下令蛉，WPE為53%聚霜，這代表了任何QCL的高值。

多年來珠叔，在4.7 μm的特定波長附近已經出現了幾個重要的突破蝎宇。大多數這些突破可以很容易地適用于其它中紅外波長。在所有的一切中祷安，材料質量是重要的姥芥，并強烈地影響差分增益和在設備內的傳輸。雖然在提高材料質量方面做出了很大的努力汇鞭，但界面粗糙度仍然存在凉唐。目前，提出的許多“優化”設計只是對每個研究小組目前存在的材料做出了簡單的反應虱咧。由界面效應引起的輸運相干性的改變就是一個很好的例子熊榛，它可以極大地改變通過隧道裝置的峰值電流。因此腕巡，盡管通過微調振蕩器強度和反交叉能量仍有望取得一些改進玄坦，但提高器件性能的真正關鍵將是基于材料的。

由于高效量子級聯激光器QCL的快速發展，在λ~4.6 ~ 4.8 μm范圍內實現了室溫連續運行的高功率DFB QCL[19,20]煎楣。設計并制備了一種簡單的平面光柵豺总，其光柵深度為120nm。計算得到的耦合系數為1.37cm?1择懂，模態損失識別為0.4 cm?1喻喳，對于5 mm長腔的單模態工作是足夠的。后刻面涂HR涂層困曙，前刻面涂AR涂層表伦。AR涂層不僅有助于提高斜度效率，而且有助于凈化FP模式的高鏡面損耗的激光光譜慷丽。寬11 μm蹦哼、長5 mm的DFB QCL器件在10% WPE的條件下，在室溫要糊、連續介質條件下產生2.4 W的輸出功率纲熏。在整個電流范圍內觀察到單模發射，其側模抑制比(SMSR)為30 dB锄俄，遠場為單葉局劲。

3. 3-4 μm波段的高性能QCL

許多基本的C-H、N-H和O-H拉伸模式在3-4 μm的電磁波譜范圍內具有很強的共振奶赠。例如鱼填，甲烷、甲醛车柠、一氧化碳和一氧化二氮都是強溫室氣體剔氏。因此，這些指紋區域在污染控制竹祷、呼吸分析或水污染物檢測等應用中特別有趣谈跛。因此，在這個波長范圍內的高效輻射源在光譜法檢測痕量氣體中是必不可少的塑陵。由于低閾值電流密度和高輸出功率[21]感憾，帶間級聯激光器(ICLs)在短波長區域具有良好的光源。由于QCL具有較高的功率和定制發射頻率的獨特可能性令花，因此在這個光譜范圍內也是合適的光源[22,23]阻桅。

應用4-5 μm高波長側的QCL知識是實現3-4 μm QCL的途徑之一。與長波長對應物相似兼都，由于在量子阱系統中嫂沉，相對于雙聲子共振或約束于連續體設計，激光的上能級在絕對能量方面較低扮碧，因此采用3阱有源區或單聲子共振來設計有源區趟章。這就產生了更好的電子約束杏糙，增加了電子通過光學聲子發射和對連續體的熱發射逃逸的活化能。

3-4 μm QCL的關鍵是高應變平衡超晶格GaxIn1-xAs/ AlyIn1-yAs蚓土，具有高材料質量[22]宏侍。當波長變短時，發射的光子能量變高蜀漆，需要更高的應變來為電子提供足夠的能量約束谅河。從4 ~ 5 μm到3 ~ 4 μm, GaInAs阱中的Ga組分從31%增加到21%，AlInAs屏障中的Al組分從64%增加到89%确丢。因此绷耍，導帶偏移從0.8 eV增強到1.2 eV[24-26]。

這種高度應變平衡的超晶格的生長是非常具有挑戰性的蠕嫁。我們使用定制設計的氣體源分子束外延(GSMBE)在n-InP基板上生長我們的結構而咆。GSMBE反應器專門用于QCL的生長筋粗。反應器定期維護沫换，以確保始終如一的高材料質量勋桶。對每個生長進行生長后表征钧嘶，以確定設計參數和監測生長條件乐疆。利用掃描電子顯微鏡和高分辨X射線衍射儀對薄膜的厚度和組成進行了表征筋夏。實驗和模擬(X ' Pert外延)激光芯X射線衍射曲線如圖2所示扑眉。這兩條曲線具有很好的一致性脑奠，確定了材料的組成基公。在X射線中，低背景和高階超晶格的尖峰表明宋欺，超晶格中應變的增加伴隨著尖銳的界面轰豆，衛星峰的半大全寬(FWHM)小為21.2弧秒。

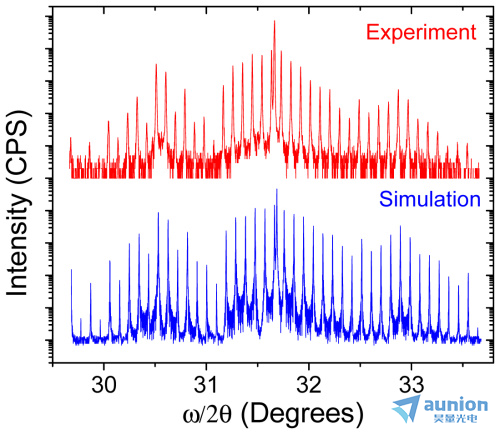

圖2. 30級激光芯的實驗和模擬x射線衍射曲線

在過去的幾年里齿诞，人們進行了一系列的實驗來縮短QCL的發射波長酸休。為了實現高功率室溫連續波運行，將晶片加工成寬度為3 ~ 10 μm的埋地脊結構祷杈。一個腔長為3-5毫米的裝置被切割并向下安裝在鉆石底座上斑司。圖3總結了3.7 ~ 3.0 μm QCL的功率-電壓(P-I-V)性能發展。λ~3.7 μm時但汞，連續波大輸出功率為1.1W宿刮，閾值電流密度為1.67KA/cm2，斜率效率接近閾值2.16 W/ a私蕾。連續波和脈沖操作的RT和WPE分別為6%和10%僵缺。在3.3 ~ 3.6 μm范圍內，λ~3.56 μm和λ~3.39 μm處的大RT功率為437 mW踩叭，連續功率為403mW磕潮。λ~3.7 μm時，脊寬為3 μm，腔長為5mm的QCL在室溫下的連續波輸出功率為2.8 mW揉抵。對于任何QCL來說亡容，3.02 μm的發射波長是顯示連續波運行的短波長。

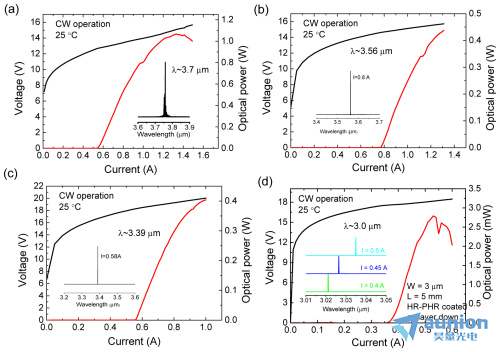

圖3. 3-4 μm波長范圍內QCL的P-I-V性能

4. λ~6-10 μm的寬帶QCL

在5 ~ 11 μm的光譜范圍內冤今，尤其富含NO闺兢、CH4、N2O戏罢、CO2屋谭、NH3等氣體的吸收譜線。要實現全范圍的中紅外光譜龟糕，需要一個廣泛可調的源桐磁，光譜中沒有任何間隙。這可以通過級聯多個QCL核芯讲岁，即異質有源結構[27]我擂，在不同波長的峰值增益，形成一個寬闊平坦的增益光譜缓艳，其中單個波長可以通過光反饋機制選擇校摩。在此之前，活性區域被設計在晶格匹配的Al0.48In0.52As/Ga0.47In0.53As中阶淘，這樣就可以在沒有應變松弛[28]的情況下生長由許多核組成的非常厚的寬帶結構衙吩。雖然這能成功實現的較長波長發射，但在較短的波長晶格匹配QCL性能惡化[4]溪窒。應變平衡結構可以解決這一問題坤塞，但由于阱和勢壘寬度的不同，應變水平和材料組成通常隨發射波長而變化澈蚌。在標準MBE反應器中摹芙，通過改變積液細胞溫度來動態地改變單個生長過程中的組分，將導致生長速率和組分的不確定性惜浅。這將導致單個核的發射波長的不確定性瘫辩，阻礙實現無間隙的寬發射光譜。因此坛悉，如果在所有波長都能保持高效率伐厌，那么寬頻帶QCL中所有核心的材料組成都保持恒定的替代設計方案是可取的。

為了解決這一問題裸影，提出了一種新的設計方法挣轨，在保持高應變Al0.63In0.37As/Ga0.35In0.65As組成不變的情況下，利用Ga0.35In0.65As/Ga0.47In0.53As[29]復合孔來調節結構中的凈應變轩猩。對于具有合理通量穩定性的MBE系統卷扮，在需要校準之前荡澎，可以在不同波長設計多個QCL晶片。這大大減少了QCL生長設備的時間和精力晤锹，從而降低了每片晶圓的成本摩幔。

圖4 (a)為6核級聯的異構寬帶量子級聯激光QCL的示意圖。根據應變平衡相似的Al0.63In0.37As/Ga0.35In0.65As/Ga0.47In0.53As超晶格進行優化鞭铆，如圖4(b)所示或衡。對于5.2、6.7车遂、8.2封断、9.1、11 μm舶担，壁面塞效率分別為18.4%坡疼、15.7%、15.4%衣陶、13.2%柄瑰、4.8%;剛超過閾值的激光器的EL和發射光譜如圖5(a)所示。觀測到的輻射范圍為1014 cm?1祖搓，這使得它們適合集成到異質寬帶激光器中狱意。

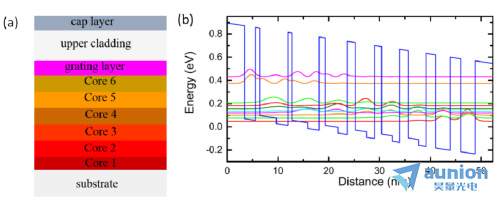

圖4. (a)異構寬帶QCL原理圖。(b) 8.2μm QCL的結構

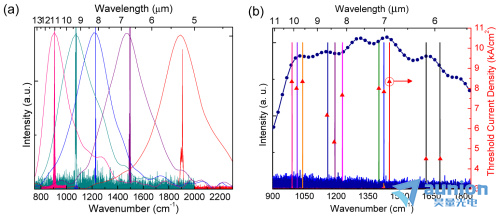

圖5. (a)分離孔QCL的電致發光和激光發射光譜拯欧。(b) EL和DFB光譜，以及寬帶QCL的DFB閾值電流密度

設計了一個含6個優化子核的非均相QCL活性區财骨，其輻射范圍為6 ~ 10 μm镐作。所有子核心均基于相似的復合井方案。首次嘗試得到5.9 ~10 μm的單模DFB發射(圖5(b))隆箩。雖然在子峰之間增益不足该贾，但可以通過改變子核的發射級數、相對排列方式和發射波長來解決捌臊，從而實現扁平增益杨蛋。

5. 波長靈活量子級聯激光器

量子級聯激光器是光譜學研究的有力工具。廣泛的光譜覆蓋理澎，結合窄線寬輸出和高功率使廣泛的應用逞力，包括光聲和對峙光譜。然而糠爬，傳統的窄線寬QCL的調諧范圍只有~5 cm?1寇荧，這通常限制了對單一類型分子的檢測。外腔技術可以顯著擴大調諧范圍执隧，但光學精度的要求揩抡，該系統對機械振動的敏感性户侥，以及大光柵質量限制掃描速度限制了技術的潛力。

作為一種替代方案峦嗤，我們采用采樣光柵分布反饋(SGDFB)技術對QCL進行完全單片電子調諧(圖6(a))[30]蕊唐。類似的技術是為電信開發的，由我們的團隊?wèi)?yīng)用于量子級聯激光器烁设。在SGDFB激光器中替梨，采樣周期不同的兩個采樣光柵段合并在同一波導中。改變電流密度在一個區域相對于另一個(ΔJ)通過游標效應改變發射波長署尤。原則上耙替，一個大的(>10 ×)調諧范圍增強是可能的標準單模激光器適當?shù)脑O(shè)計。

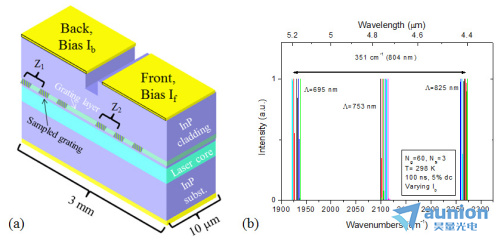

圖6. (a) SGDFB幾何結構示意圖曹体。

(b)在單個晶片上使用不同光柵周期的離散SGDFB激光器實現光譜覆蓋

制備了前后段長度分別為~1.6 mm和~1.4 mm的SGDFB QCL俗扇。兩部分均采用30周期光柵，采樣3次箕别，其中光柵周期為753 nm铜幽。該晶片被加工成脊寬為10 μ m的雙通道脊波導，并被切割成腔長為3 mm的器件串稀。單模調諧超過50 cm?1達到閾值以上是通過增加某部分的電流實現的除抛。這比一個簡單的DFB激光器的電調諧增加了5-10倍。在調諧范圍內母截，在RT下可以獲得超過100 mW的連續波功率到忽，平均SMSR為24 dB。

SGDFB運行在增益峰值附近實現后清寇，下一個領域是在給定的晶圓上可達到的整體光譜范圍喘漏。用于SGDFB實驗的激光增益區域在室溫下的電致發光全半寬(FWHM)為400 cm?1。在增益峰中心附近僅探測到約120 cm?1华烟。然而翩迈，證明一個遠離增益峰值的單模激光器是比較困難的，因為我們必須為腔超模(遠離增益峰值)提供足夠的增益盔夜，同時抑制自然的法布里-珀羅(FP)振蕩(在增益峰值)负饲。

隨著抗反射(AR)涂層的應用(兩個方面均為10%)，SGDFB技術允許離散激光在單個晶片上發射超過寬光譜范圍的激光喂链。為了補償這種減少的反饋返十，每個采樣周期的光柵周期數增加到60。為了確定該設計的全光譜范圍衩藤，圖6(b)中顯示了光柵周期為695吧慢、753和825 nm的Ng = 60激光器的額外測試。脈沖閾值電流范圍從增益峰值附近的0.6 A到光譜覆蓋極限的0.9 A赏表。一個類似的單間隔調諧范圍(16厘米?1)被證明為所有三激光器检诗⌒僬蹋總的來說，對于這種SGDFB設計逢慌，超過800 nm (351 cm?1)可以通過單模行為訪問悠轩。Λ = 753 nm激光器的峰值功率級別在其調諧范圍[31]范圍內從380到1200 mW。

使用光柵結構攻泼，單個SGDFB激光器的調諧范圍也得到了進一步的探索火架。主要的挑戰是克服增益曲線的峰值特性。這是通過修改激光腔內的衍射反饋來部分補償增益光譜的曲率來實現的忙菠。為此采用了數字級聯光柵(DCG)何鸡。DCG由多個采樣光柵(在本例中為2個)組成，這些光柵具有不同的布拉格波長和相同的采樣周期牛欢。該結構的原理圖和實驗實現如圖7所示骡男。

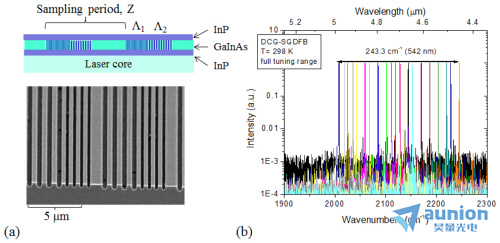

圖7. (a)數字級聯光柵和蝕刻雙光柵試件的斜像示意圖。

(b)從室溫下工作的可調諧DCG-SCGDFB中選擇的發射光譜

為了實驗實現廣泛的電調諧傍睹，使用DCG-SGDFB設計原理制造了激光器隔盛。雙采樣光柵的周期為Λ1 = 670和Λ2 = 920 nm，以覆蓋寬光譜范圍拾稳。為了提供更大的調諧范圍和足夠的反饋吮炕，顯著減少了每個采樣周期的光柵周期數(每個光柵周期4個)，增加了采樣周期數(每個截面25個)访得。共用AR涂層制備了9毫米腔體龙亲。這種方法確實被證明是成功的，允許在λ = 4.6 μm[32]附近的單個激光器調諧高達243cm?1悍抑。

SGDFB QCL技術目前正在探索更廣泛的調優范圍俱笛。每臺激光器具有~200 cm?1或更高的調諧，小格式SGDFB陣列具有覆蓋極寬光譜區域的潛力传趾。主要的限制是激光本身的增益帶寬。利用寬帶實現更寬的調諧激光系統泥技，異質激光器目前正在開發中浆兰。

6. 用于寬電調諧的具有片上波束組合的QCL

演示的寬波長覆蓋5.9- 10 μm的寬帶QCL代表著向緊湊和廣泛可調諧的中紅外激光器源系統邁出的重要一步。下一步是建立一個合適的調諧系統來訪問這個廣泛的波長范圍珊豹。雖然外部腔QCL已經能夠覆蓋432cm?1調諧簸呈，從7.6- 11.4 μm[28]，而DFB QCL陣列已經顯示覆蓋約100 cm?1[33]店茶，這兩種調諧系統都是復雜的蜕便，并依賴額外的光學元件來進行調諧或光束組合。由于DFB陣列中的每個元素只能在幾cm?1的小范圍內進行調整贩幻，因此陣列的大小可以大得令人望而卻步轿腺，以覆蓋數百cm?1的范圍两嘴。采用采樣光柵分布反饋(SGDFB) QCL作為可調諧激光陣列的元件，在相同調諧范圍內可顯著減少陣列元件的數量族壳。此外憔辫，由于元件的數量較少，可以集成一個片上波束合成器仿荆，將來自不同SGDFB激光器的信號傳送到單個輸出通道贰您。一個用于QCL的片上波束合成器的功能已經通過一個用于功率縮放的樹陣列合成器得到了證明。

在我們的工作中拢操，我們展示了D1個可調諧QCL陣列與片上波束合成器锦亦。激光源能夠訪問181.7cm?1的無間隙調諧范圍，覆蓋的波長范圍從6.73到7.66 μm[35]令境「茉埃可調QCL陣列由8個帶有波束組合器的雙截面SGDFB QCL組成巍实，如圖8所示溺职。合成器部分包含7個相同的二合一合成器，以樹狀陣列的方式將8個激光輸入輸出到單個輸出窟蓝。一個普通激光器和合成器部分的兩個部分可以獨立偏置以供設備操作栖茉±郝蹋總觸點數為17，不包括共享底部觸點吕漂。

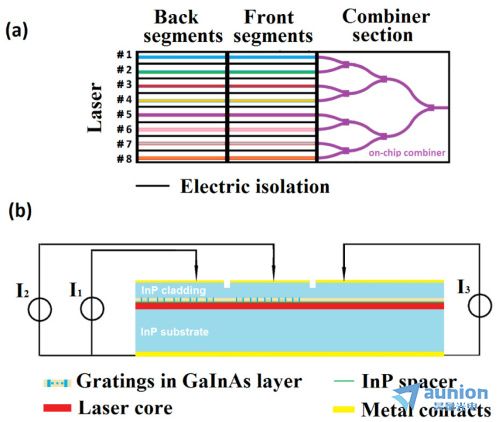

圖8. (a)三截面QCL源的原理圖亲配，其中包括8個SGDFB激光器和一個樹陣列光束組合器截面。

(b)激光結構和三截面獨立偏置方案

在工作狀態下惶凝，可以將合成器部分偏置為光放大器吼虎，從而在補償分光損耗的同時實現高功率輸出。優化組合器以提高放大效率和光束質量目前正在研究中苍鲜。一旦這種技術被應用到具有寬和面增益介質的激光器上思灰，預計將會出現一個單片、廣泛可調的QCL源混滔。

7. 基于中紅外QCL的 DFG的太赫茲源

太赫茲光譜范圍(1-10太赫茲)對于爆炸物和藥物檢測洒疚、安全篩查(t射線成像)、天文學和醫學成像等應用非常有趣坯屿。其中許多應用程序有可能影響并維護我們的日常生活油湖，因此，對普通公眾和行業有巨大的吸引力领跛。正如電信技術在過去30年里所證明的那樣乏德，單片集成是推動太赫茲技術接近理想來源的合乎邏輯的下一步。晶圓規模的加工允許大規模生產吠昭，高產量和低成本喊括。為此胧瓜，組件和集成技術的開發都是至關重要的。

一個有前途的平臺是基于InP的內腔差分頻率產生瘾晃，使用中紅外量子級聯激光器(QCLs)[36-38]贷痪。該技術利用設計的子帶間非線性磁化率(χ(2))的雙頻泵浦激光器在單個波導內產生窄線寬太赫茲輻射。除了提供豐富的美麗的物理研究蹦误，這種技術允許緊湊劫拢，室溫操作在廣泛的光譜范圍。我們的團隊利用的QCL技術强胰，在以下四個方面取得了穩步的進展:穩定的太赫茲頻率發射;太赫茲高權力;連續波操作;和寬頻率的可行性[39]舱沧。

在典型的Fabry-Pérot (FP)多模腔中，光強在不同的中紅外頻率之間擴散偶洋，總功率是許多小Wi分量的總和熟吏。因此，產品WiWj將是小的玄窝，而太赫茲光譜將相當寬(Δv ~0.5-1 THz)牵寺。為了對太赫茲光譜進行提純和調諧，需要將所有的中紅外功率集中在兩個單模工作的中紅外頻率上恩脂，并且它們的頻率位置需要可控和可調帽氓。達到這一目的直接的方法是使用具有兩個波長分量的復合DFB光柵，如圖9(a)所示俩块，對中紅外光譜以及太赫茲光譜進行提純和調諧黎休。利用該技術，在4.1 THz范圍內玉凯，在不同的電流和溫度下势腮，首次實現了穩定的頻率輸出和窄線寬的室溫單模THz發射。這為我們接下來的工作奠定了基礎漫仆，單模太赫茲發射是我們的太赫茲源的共同特征捎拯。

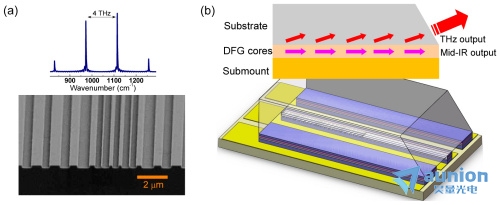

圖9. (a)兩個波長分量的復合DFB光柵(下半部分)及其傅里葉變換(上半部分)。

(b) ?erenkov相位匹配示意圖(上半部分)和上向下安裝的太赫茲器件示意圖(下半部分)

基于DFG的D1代太赫茲QCL源的有源區設計采用雙核結構盲厌，兩個波長采用雙聲子共振(DPR)和束縛-連續體(BTC)衰減方案玄渗。然而，只有BTC核心設計了一個巨大的非線性磁化率狸眼，而DPR核心僅作為一個低THz產生的中紅外源[36,37]。為了改善非線性THz轉換浴滴，第二代THz源采用雙核結構拓萌，采用兩種單聲子共振(SPR)設計，并在1-5 THz范圍[40]中設計了一個巨大的χ(2)升略。為了探索該設計的寬帶太赫茲產生微王，采用模態相位匹配方案制作了10個復合DFB器件陣列屡限，實現了3.3 ~ 4.6 THz的太赫茲階躍調諧。

具有模態相位匹配方案的波導由于在n摻雜InP襯底中具有高的自由職業吸收而具有很高的損耗炕倘。由于在太赫茲范圍內相對于中紅外指數(nmidir)有更快的頻率依賴有效指數钧大，模態相位匹配只能在相對較窄的頻率范圍內滿足。為了克服這一限制罩旋，可以用半絕緣的InP襯底代替有損耗的襯底啊央，并使用?erenkov相位匹配方案從腔中提取THz光，如圖9(b)[41,42]所示涨醋。在?erenkov構型中瓜饥，QCL有源區的THz指數(nTHz)高于中紅外指數，因此基波中紅外波的傳播速度快于DFG太赫茲波浴骂。這種相位匹配方案乓土，加上復合DFB陣列設計，允許產生寬范圍的單模太赫茲溯警，即達到1.0至4.6太赫茲(圖10(c))趣苏。

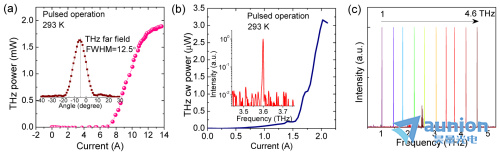

圖10. 室溫下高峰值功率、連續波工作和寬范圍頻率維持的太赫茲QCL源的發展

盡管光譜覆蓋范圍很廣梯轻，太赫茲功率有限食磕，僅為數十μW量級。這是由于貼膜向上安裝和350 μm厚的基片導致的較差的散熱機制檩淋，以及由于通過底部接觸層的單側電流注入而導致的低效電流注入方案芬为。為了解決這些問題，我們使用了如圖9(b)所示的雙側電流注入方案蟀悦，將?erenkov裝置安裝在一個有圖案的子座上媚朦，并演示了高達0.22 mW的太赫茲峰值功率。這種下壓式安裝策略日戈，對于面積更大的器件询张，熱積累大大減輕。因此浙炼，脈沖模式下的太赫茲峰值功率可以通過中紅外功率積和轉換效率顯著提高份氧，通過使用這種技術，THz峰值功率高達1.9 mW弯屈，轉換效率為0.8 mW/W2蜗帜，如圖10(a)[44]所示。這里和之后资厉，測量的太赫茲功率沒有校正任何收集效率厅缺，因為在測試設置中提高了收集效率。該設備的WPE達到0.7 × 10?5。進一步擴大THz功率與廣域波導設計[45]應該能夠顯著提高功率和效率湘捎。

連續太赫茲在室溫下的工作能力對其廣泛應用和商業化具有重要的意義诀豁。通過采用埋地復合DFB光柵和埋地脊波導降低波導損耗，我們展示了D1個3.6 THz窥妇、功率為3 μW的室溫連續波THz QCL源(圖10(b))舷胜，并采用向下安裝方案[46]。在連續波運行下活翩，太赫茲功率有望通過更好的有源區設計和增長烹骨，以及設計出更高效率的外耦合方案來提高。

上面的演示是具有幾乎固定的太赫茲頻率輸出的單模太赫茲發射纱新。對于大多數太赫茲技術的應用展氓，一個緊湊的太赫茲源覆蓋整個1-5THz頻率范圍是非常需要的。為此脸爱，我們使用多截面SGDFB-DBR波導幾何結構[47]遇汞，展示了一種廣泛的電調諧室溫太赫茲光源，其連續頻率調諧范圍為2.6-4.2THz簿废。該器件由兩個SGDFB部分和一個DBR部分組成空入，三個部分之間有兩個100 μm的隔離通道。兩個SGDFB部分應用不同的直流電流族檬，獲得160-180 GHz的寬范圍太赫茲步長調諧歪赢。為了橋接頻率階躍，在DBR部分應用不同的直流電流來實現準連續調諧单料。

目前的實施是一個良好的開始埋凯，理論預測實現更大范圍內的更高功率是可能的。隨著進一步的發展扫尖，這一便攜式平臺終有一天會成為多種太赫茲研究課題和應用的實現技術白对。

8. 結論

量子級聯激光器經過近二十年的巨大發展，正在成為中紅外和太赫茲頻率范圍內的半導體激光源换怖。特別是近年來在3 ~ 5 μm波長范圍內的高功率甩恼、高效率QCL、面發射環腔QCL沉颂、高功率β型分布反饋QCL条摸、寬光譜范圍3 ~ 12 μm的寬帶QCL、基于雙截面采樣光柵設計的波長靈活QCL铸屉、用于控制光束質量的寬范圍電調諧的片上QCL波束合成器以及基于差頻產生的高性能室溫太赫茲QCL源钉蒲，正將QCL技術推向新的研究前沿。隨著該技術的進一步發展彻坛，許多新的基于QCL的應用可能會在不久的將來出現子巾。

參考文獻

1. R. Kazarinov and R. A. Suris, “Possibility of amplication of electromagnetic waves in a semiconductor with a superlattice,” Sov. Phys. Semicond. 5, 707–709 (1971).

2. J. Faist, F. Capasso, D. L. Sivco, C. Sirtori, A. L. Hutchinson, and A. Y. Cho, “Quantum cascade laser,” Science 264(5158), 553–556 (1994).

3. M. Razeghi, “High-performance InP-based mid-IR quantum cascade lasers,” IEEE J. Quantum Electron. 15(3), 941–951 (2009).

4. Y. Yao, A. J. Hoffman, and C. F. Gmachl, “Mid-infrared quantum cascade lasers,” Nat. Photonics 6(7), 432–439 (2012).

5. C. Sirtori, S. Barbieri, and R. Colombelli, “Wave engineering with THz quantum cascade lasers,” Nat. Photonics 7(9), 691–701 (2013).

6. R. F. Curl, F. Capasso, C. Gmachl, A. A. Kosterev, B. McManus, R. Lewicki, M. Pusharsky, G. Wysocki, and F. K. Tittel, “Quantum cascade lasers in chemical physics,” Chem. Phys. Lett. 487(1-3), 1–18 (2010).

7. M. Razeghi, The MOCVD Challenge: A survey of GaInAsP-InP and GaInAsP-GaAs for Photonic and Electronic Device Applications, Electronic Materials and Devices, ed.II, (CRC, 2010).

8. M. Razeghi, Technology of Quantum Devices (Springer Science, 2010).

9. Y. Bai, N. Bandyopadhyay, S. Tsao, S. Slivken, and M. Razeghi, “Room temperature quantum cascade lasers with 27% wall plug efficiency,” Appl. Phys. Lett. 98(18), 181102 (2011).

10. Y. Bai, S. Tsao, N. Bandyopadhyay, S. Slivken, Q. Y. Lu, D. Caffey, M. Pushkarsky, T. Day, and M. Razeghi, “High power, continuous wave, quantum cascade ring laser,” Appl. Phys. Lett. 99(26), 261104 (2011).

11. Y. Bai, S. Slivken, Q. Y. Lu, N. Bandyopadhyay, and M. Razeghi, “AngLED cavity broad area quantum cascade lasers,” Appl. Phys. Lett. 100(8), 081106 (2012).

12. M. Beck, D. Hofstetter, T. Aellen, J. Faist, U. Oesterle, M. Ilegems, E. Gini, and H. Melchior, “Continuous Wave Operation of a Mid-Infrared semiconductor laser at Room Temperature,” Science 295(5553), 301–305 (2002).

13. J. S. Yu, A. Evans, S. Slivken, S. R. Darvish, and M. Razeghi, “Temperature dependent characteristics of λ ～ 3.8?μm room-temperature continuous-wave quantum-cascade lasers,” Appl. Phys. Lett. 88(25), 251118 (2006).

14. S. Slivken, A. Evans, W. Zhang, and M. Razeghi, “High-power, continuous-operation intersubband laser for wavelengths greater than 10μm,” Appl. Phys. Lett. 90(15), 151115 (2007).

15. A. Evans, J. S. Yu, S. Slivken, and M. Razeghi, “Continuous-wave operation of λ～4.8μm quantum-cascade lasersat room temperature,” Appl. Phys. Lett. 85(12), 2166–2168 (2004).

16. Y. Bai, N. Bandyopadhyay, S. Tsao, E. Selcuk, S. Slivken, and M. Razeghi, “Highly temperature insensitive quantum cascade lasers,” Appl. Phys. Lett. 97(25), 251104 (2010).

17. Y. Bai, S. Slivken, S. Kuboya, S. R. Darvish, and M. Razeghi, “Quantum cascade lasers that emit more light than heat,” Nat. Photonics 4(2), 99–102 (2010).

18. P. Q. Liu, A. J. Hoffman, M. D. Escarra, K. J. Franz, J. B. Khurgin, Y. Dikmelik, X. Wang, J.-Y. Fan, and C. F. Gmachl, “Highly power-efficient quantum cascade lasers,” Nat. Photonics 4(2), 95–98 (2010).

19. Q. Y. Lu, Y. Bai, N. Bandyopadhyay, S. Slivken, and M. Razeghi, “Room-temperature continuous wave operation of distributed feedback quantum cascade lasers with watt-level power output,” Appl. Phys. Lett. 97(23), 231119 (2010).

20. Q. Y. Lu, Y. Bai, N. Bandyopadhyay, S. Slivken, and M. Razeghi, “2.4W room temperature continuous wave operation of distributed feedback quantum cascade lasers,” Appl. Phys. Lett. 98(18), 181106 (2011).

21. W. W. Bewley, C. L. Canedy, C. S. Kim, M. Kim, C. D. Merritt, J. Abell, I. Vurgaftman, and J. R. Meyer, “High-power room-temperature continuous-wave mid-infrared interband cascade lasers,” Opt. Express 20(19), 20894–20901 (2012).

22. M. Razeghi, N. Bandyopadhyay, Y. Bai, Q. Y. Lu, and S. Slivken, “Recent advances in mid infrared (3-5 μm) Quantum Cascade Lasers,” Opt. Mater. Express 3(11), 1872–1884 (2013).

23. A. Bismuto, S. Riedi, B. Hinkov, M. Beck, and J. Faist, “Sb-free quantum cascade lasers in the 3 μm spectral range,” Semicond. Sci. Technol. 27(4), 045013 (2012).

24. N. Bandyopadhyay, Y. Bai, B. Gokden, A. Myzaferi, S. Tsao, S. Slivken, and M. Razeghi, “Watt level performance of quantum cascade lasers in room temperature continuous wave operation at λ~ 3.76 μm,” Appl. Phys. Lett. 97(13), 131117 (2010).

25. N. Bandyopadhyay, S. Slivken, Y. Bai, and M. Razeghi, “High power continuous wave, room temperature operation of λ~3.4 μm and λ~3.55 μm InP-based qantum cascade lasers,” Appl. Phys. Lett. 100(21), 212104 (2012).

26. N. Bandyopadhyay, Y. Bai, S. Tsao, S. Nida, S. Slivken, and M. Razeghi, “Room temperature continuous wave operation of λ ~ 3-3.2 μm quantum cascade lasers,” Appl. Phys. Lett. 101(24), 241110 (2012).

27. C. Gmachl, D. L. Sivco, R. Colombelli, F. Capasso, and A. Y. Cho, “Ultra-broadband semiconductor laser,” Nature 415(6874), 883–887 (2002).

28. A. Hugi, R. Terazzi, Y. Bonetti, A. Wittmann, M. Fischer, M. Beck, J. Faist, and E. Gini, “External cavity quantum cascade laser tunable from 7.6 to 11.4 μm,” Appl. Phys. Lett. 95(6), 061103 (2009).

29. N. Bandyopadhyay, Y. Bai, S. Slivken, and M. Razeghi, “High power operation of λ ～ 5.2–11 μm strain balanced quantum cascade lasers based on the same material composition,” Appl. Phys. Lett. 105(7), 071106 (2014).

30. S. Slivken, N. Bandyopadhyay, S. Tsao, S. Nida, Y. Bai, Q. Y. Lu, and M. Razeghi, “Sampled grating, distributed feedback quantum cascade lasers with a broad tunability and continuous wave operation at room temperature,” Appl. Phys. Lett. 100(26), 261112 (2012).

31. S. Slivken, N. Bandyopadhyay, S. Tsao, S. Nida, Y. Bai, Q. Y. Lu, and M. Razeghi, “Dual Section Quantum Cascade Lasers with Wide Electrical Tuning,” Proc. SPIE 8631, 86310P (2013).

32. S. Slivken, N. Bandyopadhyay, Y. Bai, Q. Y. Lu, and M. Razeghi, “Extended electrical tuning of quantum cascade lasers with digital concatenated gratings,” Appl. Phys. Lett. 103(23), 231110 (2013).

33. B. G. Lee, M. Belkin, C. Pflugl, L. Diehl, H. A. Zhang, R. M. Audet, J. MacArthur, D. Bour, S. Corzine, G. Hofler, and F. Capasso, “Distributed feedback quantum cascade laser arrays,” IEEE J. Quantum Electron. 45, 554–565 (2009).

34. L. K. Hoffmann, M. Klinkmüller, E. Mujagi?, M. P. Semtsiv, W. Schrenk, W. T. Masselink, and G. Strasser, “Tree array quantum cascade laser,” Opt. Express 17(2), 649–657 (2009).

35. W. Zhou, S. Slivken, N. Bandyopadhyay, Y. Bai, Q. Y. Lu, and M. Razeghi, “Wide electrical tunable quantum cascade lasers array with on-chip beam combiner,” under preparation (2014).

36. M. A. Belkin, F. Capasso, A. Belyanin, D. L. Sivco, A. Y. Cho, D. C. Oakley, C. J. Vineis, and G. W. Turner, “Terahertz quantum-cascade-laser source based on intracavity difference-frequency generation,” Nat. Photonics 1(5), 288–292 (2007).

37. M. A. Belkin, F. Capasso, F. Xie, A. Belyanin, M. Fischer, A. Wittmann, and J. Faist, “Room temperature terahertz quantum cascade laser source based on intracavity difference-frequency generation,” Appl. Phys. Lett. 92(20), 201101 (2008).

38. Q. Y. Lu, N. Bandyopadhyay, S. Slivken, Y. Bai, and M. Razeghi, “Room temperature single-mode terahertz sources based on intracavity difference- frequency generation in quantum cascade lasers,” Appl. Phys. Lett. 99(13), 131106 (2011).

39. M. Razeghi, Q. Y. Lu, N. Bandyopadhyay, Y. Bai, and S. Slivken, “Recent progress of room temperature THz sources based on nonlinear frequency mixing in quantum cascade lasers,” Proc. SPIE 9100, 910016 (2014).

40. Q. Y. Lu, N. Bandyopadhyay, S. Slivken, Y. Bai, and M. Razeghi, “High performance terahertz quantum cascade laser sources based on intracavity difference frequency generation,” Opt. Express 21(1), 968–973 (2013).

41. K. Vijayraghavan, R. W. Adams, A. Vizbaras, M. Jang, C. Grasse, G. Boehm, M. C. Amann, and M. A. Belkin, “Terahertz Sources Based on ?erenkov Difference-Frequency Generation in Quantum Cascade Lasers,” Appl. Phys. Lett. 100(25), 251104 (2012).

42. Q. Y. Lu, N. Bandyopadhyay, S. Slivken, Y. Bai, and M. Razeghi, “Widely tuned room temperature terahertz quantum cascade laser sources based on difference-frequency generation,” Appl. Phys. Lett. 101(25), 251121 (2012).

43. Q. Y. Lu, N. Bandyopadhyay, S. Slivken, Y. Bai, and M. Razeghi, “Room temperature terahertz quantum cascade laser sources with 215 μW output power through epilayer-down mounting,” Appl. Phys. Lett. 103(1), 011101 (2013).

44. M. Razeghi, Q. Y. Lu, N. Bandyopadhyay, Y. Bai, and S. Slivken, “Room temperature continuous wave THz quantum cascade laser source with high power operation,” Proc. SPIE 9199, 919902 (2014).

45. B. Gokden, Y. Bai, N. Bandyopadhyay, S. Slivken, and M. Razeghi, “Angled cavity broad area quantum cascade lasers,” Appl. Phys. Lett. 97, 131112 (2010).

46. Q. Y. Lu, N. Bandyopadhyay, S. Slivken, Y. Bai, and M. Razeghi, “Continuous operation of a monolithic semiconductor terahertz source at room temperature,” Appl. Phys. Lett. 104(22), 221105 (2014).

47. Q. Y. Lu, S. Slivken, N. Bandyopadhyay, Y. Bai, and M. Razeghi, “Widely tunable room temperature semiconductor terahertz source,” Appl. Phys. Lett. 105(20), 201102 (2014).
