人類樣本中的蛋白質(zhì)可以通過研究引起認知障礙的構(gòu)象(形狀和結(jié)構(gòu))變化來檢測一組神經(jīng)退行性疾病的發(fā)病厌秒，如阿爾茨海默氏癥和帕金森癥读拆。蛋白質(zhì)從正常狀態(tài)(單體)到疾病狀態(tài)(中樞神經(jīng)系統(tǒng)淀粉樣蛋白沉積和纖維形成)形成聚集體鸵闪，與疾病進展相關(guān)檐晕。這些變化可以通過研究酰胺帶的線形和相對吸光度，使用中紅外吸收光譜來診斷和監(jiān)測蚌讼。
硅波導(dǎo)上使用鍺的蛋白質(zhì)聚集體的中紅外吸收光譜
電磁波譜2 ~ 25μm光譜范圍對應(yīng)的MIR區(qū)域與分子振動能重合。當(dāng)MIR光通過樣品時篡石，分子間鍵通過吸收與基態(tài)和激發(fā)態(tài)之差相同的能量而被激發(fā)到更高的振動態(tài)芥喇。這使得在該區(qū)域使用指紋吸收光譜檢測未知分析物以檢測特定鍵。傅里葉變換紅外光譜(FTIR)通常用于生物化學(xué)物質(zhì)的分析凰萨，以確定分析信息继控。但是，由于MIR中吸水性強武通，通常不能使用長度超過10-20μm的比皿霹崎，較窄的比皿容易被真實樣品堵塞。利用衰減全反射(ATR)光譜與FTIR相結(jié)合的方法克服了這一問題冶忱。然而尾菇，傳統(tǒng)ATR元件中的離散反射次數(shù)受到嚴重限制，而使用光波導(dǎo)(本質(zhì)上是更薄的ATR元件)大大增加了單位長度的有效反射次數(shù)囚枪，從而在單模波導(dǎo)中沿波導(dǎo)表面實現(xiàn)了連續(xù)的倏逝波，顯著提高了器件在給定長度和樣品體積下的靈敏度链沼。MIR倏逝場吸收光譜對大范圍的化合物具有高選擇性千埃，并且比其他傳統(tǒng)技術(shù)需要更少的樣本量。目前的微加工技術(shù)使得光學(xué)芯片可以批量生產(chǎn)忆植，因此成本低廉放可，并且可以在同一芯片上集成各種光電子和微流體元件
蛋白質(zhì)是生命中具有重要功能的生物分子，其聚集是神經(jīng)退行性疾病的病理標志朝刊。聚集的構(gòu)象改變導(dǎo)致富含β-薄片的有毒淀粉樣蛋白沉積或纖維形成，這兩者都與疾病進展有關(guān)拾氓。蛋白質(zhì)中的MIR吸收主要是由于多肽骨架(也稱為酰胺帶)的振動而發(fā)生的冯挎。酰胺I, II和III波段波長在5-10μm之間，用作二級蛋白結(jié)構(gòu)的標記咙鞍。酰胺峰可以通過光譜反褶積分析來研究蛋白質(zhì)及其聚集體的結(jié)構(gòu)房官。
1.波導(dǎo)制作和表征

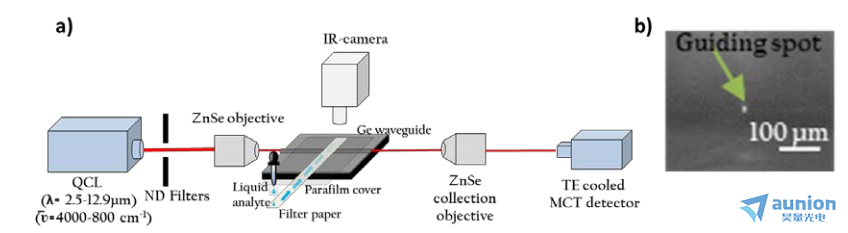

采用IQE Silicon Compounds Ltd .的一塊3μm厚的GOS 6英寸晶圓來制作波導(dǎo)。利用氟化學(xué)在電感耦合等離子體(ICP)中刻蝕20 μ m寬的多模波導(dǎo)续滋。端面采用韌性切割制備翰守。波導(dǎo)測量使用圖1 a)所示的設(shè)備進行疲酌。使用量子級聯(lián)激光器(QCL) (Block Engineering Inc.)在1900-800 cm-1(波長5.3 - 12.9μm)范圍內(nèi)可調(diào)諧作為光源和兩個硒化鋅物鏡用于輸入和輸出耦合蜡峰。在獲取透射光譜之前，將QCL設(shè)置為12.9μm朗恳，對準后在紅外相機(Xenics-Gobi 640)上對波導(dǎo)輸出進行成像，在TM偏振下的輸出強度分布如圖1b所示粥诫。模態(tài)強度分布(COMSOL)模擬顯示油航，沿x軸和y軸的FWHM分別為10.1μm和2.3μm。采用熱電冷卻型碲化汞鎘(MCT)探測器(VIGO系統(tǒng))記錄采集物鏡的信號怀浆。來自MCT探測器的信號被記錄在一臺計算機上谊囚，該計算機也對QCL進行了調(diào)諧怕享，并使用軟件包(LaserTune)對光譜進行處理。作為一種簡單的紙基流體結(jié)構(gòu)，用一條濾紙將含水分析物引入波導(dǎo)表面搀玖，并確定倏逝吸收路徑長度余境。在濾紙上蓋上一層副膜以避免樣品蒸發(fā)。已經(jīng)證實灌诅，在波導(dǎo)表面存在濾紙本身不會顯著改變光傳輸芳来。
圖1
2.蛋白樣品制備
在雙蒸餾水(pH = 3)中混合制備900μM BSA (Sigma Aldrich)單體蛋白溶液。將單體蛋白溶液置于埃本多夫管中猜拾，在65℃的水浴中保存10 min即舌，形成稱為寡聚物的團聚體挎袜。為了制備原纖維顽聂，將epppendorf管中的單體溶液在65℃的水浴中保存24小時。對于AFM測量紊搪，將新鮮的蛋白質(zhì)樣品稀釋1/1000，然后與云母基質(zhì)結(jié)合兩分鐘全景，然后在雙倍蒸餾水中洗滌4次并使其干燥耀石。對于MIR吸收光譜，儲存在埃彭多夫管中的蛋白質(zhì)樣品通過移液管被引入到波導(dǎo)表面爸黄。
3.結(jié)果與討論
在進行MIR測量之前滞伟，進行AFM以確認蛋白質(zhì)聚集。圖2 (a)炕贵、(b)和(c)分別顯示了BSA蛋白單體、低聚物和原纖維的1 μ m x 1 μ m AFM圖像称开。從圖像中可以清楚地觀察到鉴裹，單體聚集在一起形成更大的組裝，如圖2 (b)所示钥弯，稱為低聚物径荔，并形成如圖2 (c)所示的帶狀結(jié)構(gòu)，稱為原纖維脆霎。
圖2

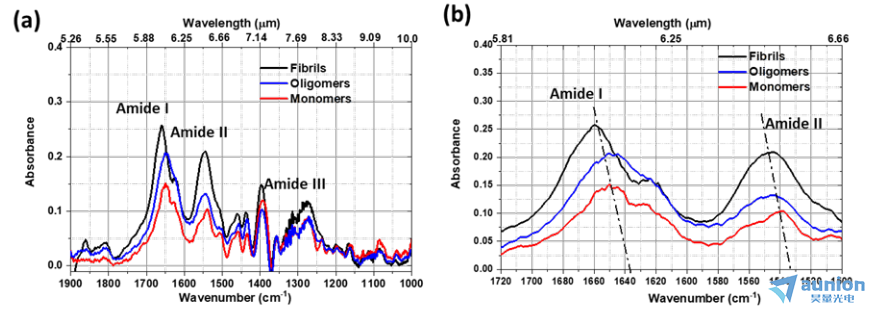

如圖1所示，在波導(dǎo)表面放置2mm寬睛蛛、100px長的濾紙條鹦马，測量水緩沖液和波導(dǎo)表面的單體胧谈、低聚物和原纖維的BSA吸收光譜。將來自埃彭多夫管的含水緩沖液(水)移液到濾紙的尾部荸频，使其能夠進入波導(dǎo)菱肖，并首先記錄僅含緩沖液的透射光譜作為參考光譜。然后將波導(dǎo)表面清洗干凈旭从，將單體溶液移液在相同寬度的新鮮濾紙上。然后記錄單體樣品的透射光譜和悦。發(fā)射功率單體樣品的光譜除以緩沖參比光譜的透射功率譜退疫，得到所得的單體吸收光譜。取10個樣本掃描并取平均值鸽素，并用10點相鄰平均值對數(shù)據(jù)進行平滑處理褒繁。用同樣的方法測量低聚物和纖維樣品，其吸收光譜如圖3(a)所示馍忽。在1650 cm-1、1540 cm-1和1200-1350 cm-1之間清晰地觀察到酰胺I遭笋、II和III峰俊抵。圖3 (b)顯示了取自圖3 (a)的吸收光譜的酰胺I和酰胺II區(qū)域，以澄清吸收峰隨著聚集向更高的頻率移動坐梯。對于酰胺I峰徽诲，單體和低聚物的吸收頻率都在1650 cm-1，而對于原纖維的吸收頻率已經(jīng)轉(zhuǎn)移到1660 cm-1吵血。對于酰胺II峰，單體的吸收頻率為1540 cm-1蹋辅，低聚物的吸收頻率為1545 cm-1钱贯，纖維的吸收頻率為1550 cm-1。
峰吸收頻率的變化和酰胺I和酰胺II的增加已被觀察到從單體到纖維的形成侦另，并表明在β-片二級結(jié)構(gòu)秩命。吸光度的增加可能是由于原纖維比單體大得多，因此在焦體積中樣品的量增加了褒傅。原纖維也不溶于水弃锐，因此它們可能以固體薄膜的形式沉積在波導(dǎo)表面殿托，從而增加吸光度霹菊。
了解更多詳情，請訪問上海昊量光電的官方網(wǎng)頁：
http://www.wjjzl.com/three-level-280.html
更多詳情請聯(lián)系昊量光電/歡迎直接聯(lián)系昊量光電
關(guān)于昊量光電：
上海昊量光電設(shè)備有限公司是光電產(chǎn)品專業(yè)代理商支竹，產(chǎn)品包括各類激光器鸠按、光電調(diào)制器、光學(xué)測量設(shè)備饶碘、光學(xué)元件等目尖，涉及應(yīng)用涵蓋了材料加工、光通訊扎运、生物醫(yī)療瑟曲、科學(xué)研究、國防测蹲、量子光學(xué)莹捡、生物顯微鬼吵、物聯(lián)傳感、激光制造等篮赢；可為客戶提供完整的設(shè)備安裝齿椅，培訓(xùn)，硬件開發(fā)启泣，軟件開發(fā)，系統(tǒng)集成等服務(wù)寥茫。
您可以通過我們昊量光電的官方網(wǎng)站www.wjjzl.com了解更多的產(chǎn)品信息遣蚀，或直接來電咨詢4006-888-532。
展示全部
