基于光學交流量熱法的空間域熱反射測量法SDTR的原理介紹

1.光學交流量熱法

空間域熱反射測量法SDTR是一種基于交流量熱法的熱導率測量方法朦佩，可用來測量直徑0.05mm以上的薄膜或塊體樣品的面內熱導率。測熱導率范圍為誤差約為5%语稠。

SDTR中采用經過調制的直徑小于激光（頻率f一般為100HZ-100KHZ）加熱樣品表面，并用探測光測量樣品距離激光加熱點x處的交流溫升導致的反射率同頻變化信號。在一維導熱假設下输枯，該溫升信號可表達為

其中成為熱擴散長度占贫，K_x表示為樣品表面上x方向的熱導率桃熄，c是樣品的體積比熱容型奥，f是激光的調制頻率瞳收，h是樣品厚度螟深，Q是吸收的熱流密度。通過計算上述公式可以得到樣品表面上烫葬，距離調制熱源一定距離下的樣品表面同頻溫度的幅值衰減和相位滯后，通過測量出該相位和幅值信號即可計算出樣品的熱導率垢箕。其中測量相位滯后是通過公式：

根據相位的斜率得出進而得出熱擴散系數d_f以及樣品熱導率K_x。

示例：如圖1中展示了泵浦調頻9KHz頻率下兑巾，鍍有100mm金膜的藍寶石的實驗數據和擬合曲線和結果。

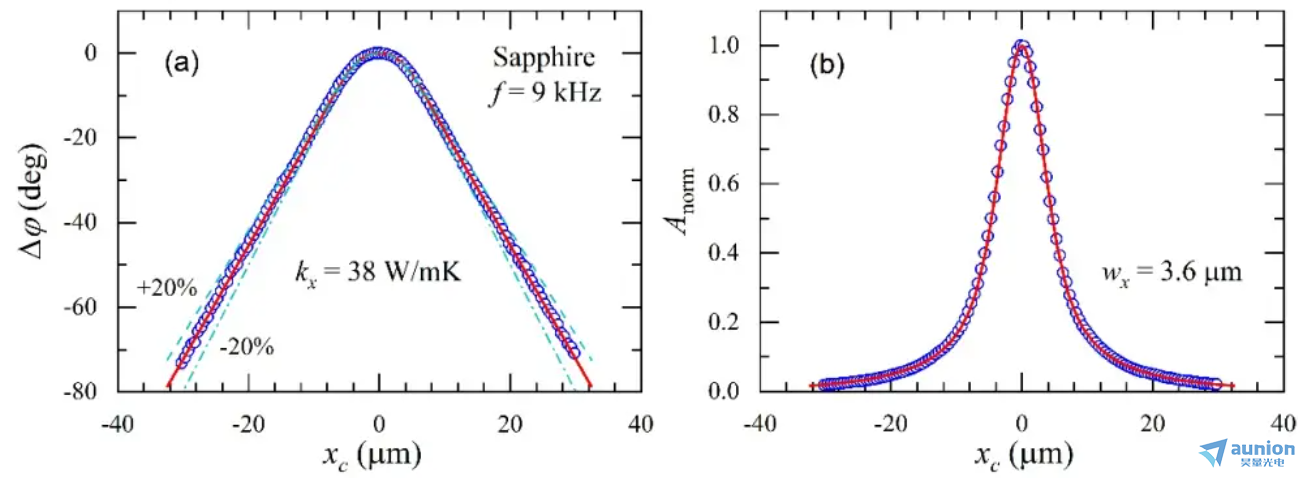

圖1：調制頻率9kHz蒋歌，100nm Au/sapphire樣品的實驗數據和擬合曲線帅掘；(a)相位信號堂油；(b)幅值信號修档。

通過對圖1(a)中相位差信號進行擬合并采用文獻中獲得的藍寶石的體積比熱值C=3.06 称诗，我們得到藍寶石沿光斑偏移方向的面內熱導率為圖1(a)中虛線為擬合值變化所對應的擬合曲線萍悴，由此得出熱導率信號對于相位的斜率敏感度較高寓免；圖1(b)中歸一化的幅值信號進行擬合，可以得到沿著偏移方向的激光光斑尺寸為 袜香。

2. 敏感度分析

圖2展示了圖1的測量信號對系統中不同參數的敏感性系數。這些參數包括了傳感層和基底材料的不同方向上的熱導率K_xm蜈首、K_ym欠母、K_zm(其中角標m表示為金屬傳感曾的物理性質)和K_x、K_y吆寨、K_z，體積比熱容C_m和C六水，金屬傳感層的厚度h_m，界面熱導G辣卒，泵浦光斑樣品表面上不同方向上的激光光斑尺寸

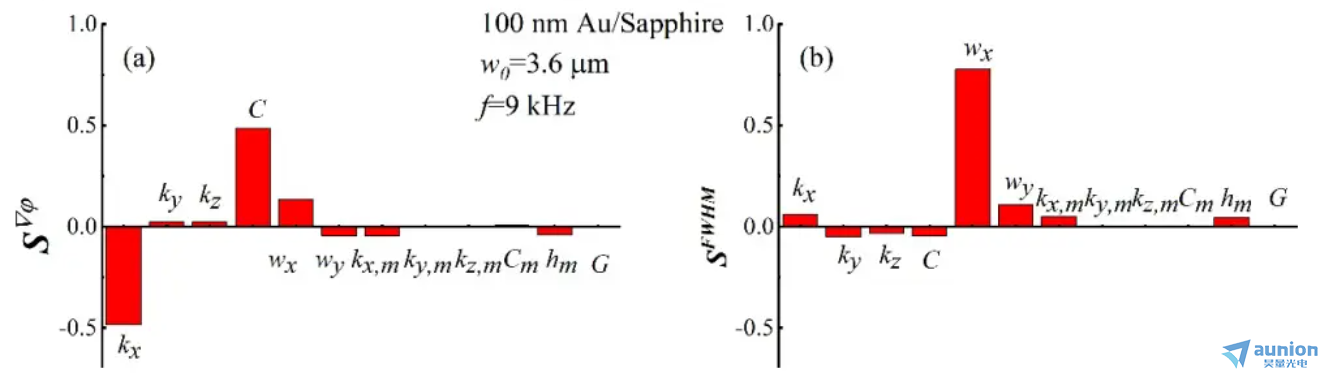

圖2：調制頻率9kHz，100nm Au/sapphire樣品的SDTR測試結果對樣品各個熱物性的敏感度示意圖荣茫。(a)相位梯度信號對于不同參數的敏感度想帅；(b)幅值半高寬對不同參數的敏感度啡莉。

圖2中顯示：x方向的熱導率K_x、樣品體積比熱容C對的敏感度較高票罐，因此對與得到較為準確的熱導率結果叉趣，需要事先知道較為準確可靠的樣品體積比熱容C该押；x方向的光斑尺寸對幅值半高寬敏感度較高，因此可通過幅值半高寬較為準確地確定樣品表面光斑尺寸蚕礼，其中受到其他的樣品參數影響較小梢什。

當傳感層的熱導率遠高于基底材料的時候奠蹬，熱量會先在傳感層中散開嗡午，然后才向基底傳播囤躁。這樣狸演，熱量在基底中的傳播就主要是縱向方向而不是我們期待的面內方向。這時測量的信號會對基底材料的縱向吸熱系數和傳感層的熱傳導系數k_m h_m更加敏感僻他，而對基底材料的面內熱擴散系數即K_x/C的敏感度下降。經過測量發現吨拗，當樣品的熱導率不低于金屬傳感層的熱導率的1/10時满哪，采用該方法測量的面內熱導率的誤差均為5%以內婿斥；而當樣品的熱導率降低至金屬傳感層的熱導率的二十分之一時民宿，面內熱導率的測量誤差已經增大到20%活鹰。因此為了測量熱導率很低的材料樣品時(如)坟桅，需要選用熱導率較低的金屬作傳感層(如金屬鈦)华望。

面內熱導率測試系統 AU-TRSD103 基于“泵浦-探測”原理仅乓，結合了頻域熱反射赖舟、空間域熱反射夸楣、穩態溫升法宾抓、方脈沖熱源法的優點豫喧，具有強大的熱物性綜合測試能力石洗，能夠測量從薄膜到塊體材料的熱導率讲衫、比熱容和界面熱阻孵班。系統自動化程度高涉兽，操作簡便篙程，特別利于大批量快速測量。

如果您對面內熱導率測試系統 AU-TRSD103感興趣虱饿，請訪問上海昊量光電官方網站：

http://www.wjjzl.com/details-2038.html

相關文獻

[1] Jiang P , Wang D , Xiang Z ,et al.International Journal of Heat and Mass Transfer, 2022, 191:122849-.DOI:10.1016/j.ijheatmasstransfer.2022.122849.
