Moku示波器
示波器是實驗室不可或缺的測試和測量設備。它們用于顯示畜伐、記錄和分析電壓波形，通常在時間域中躺率。在本指南中悼吱，我們將使用 Moku:Lab 的內置示波器介紹基本功能后添，同時學習示波器的一些重要概念和參數。這將幫助您更好地了解示波器的功能馅精、通常如何使用示波器洲敢，以及采樣率阻问、帶寬沦疾、觸發器等概念哮塞。
什么是示波器忆畅？

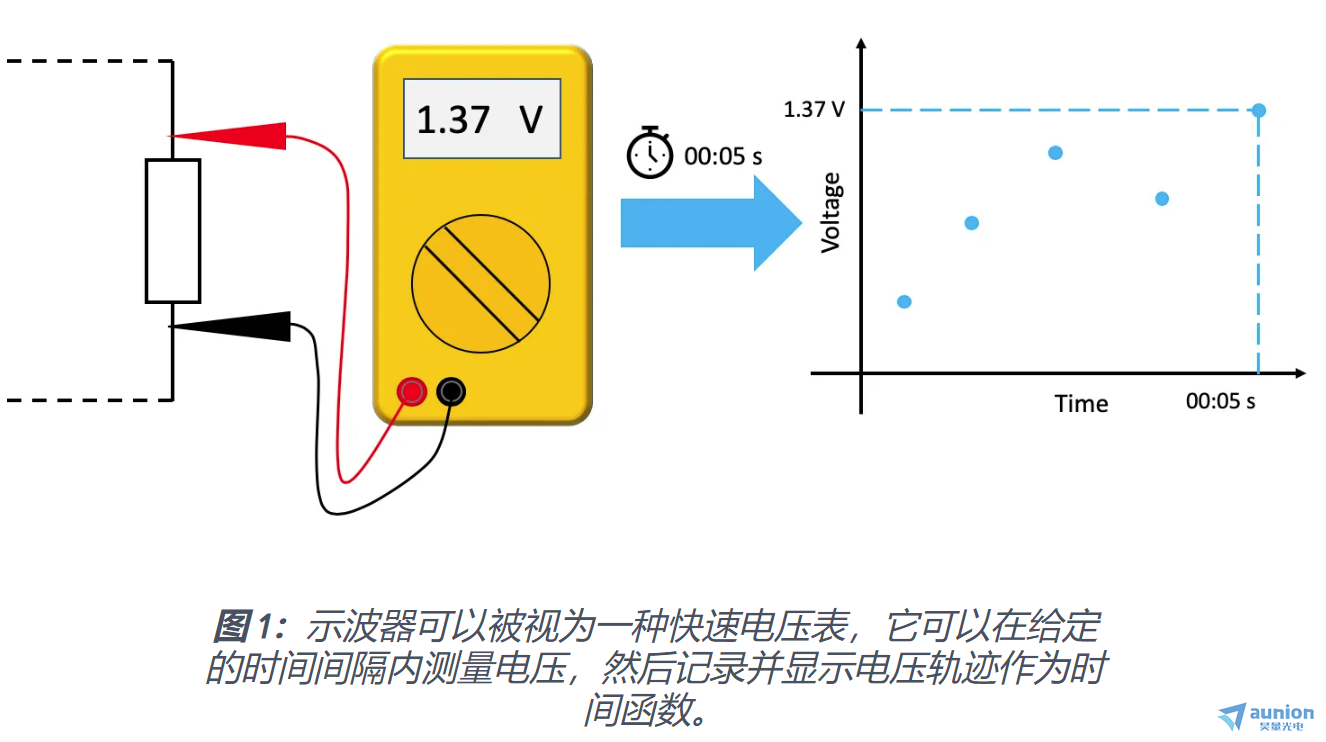

示波器是一種測試和測量?jī)x器尸执，可快速測量一段時間內的電壓如失。它記錄電路中某些點的電壓褪贵，并在屏幕上顯示電壓（Y 軸）與時間（X 軸）的關系掂之。它本質上是一種非炒喽。快速的電壓表槽卫，具有數據記錄和繪圖功能（圖 1）歼培。

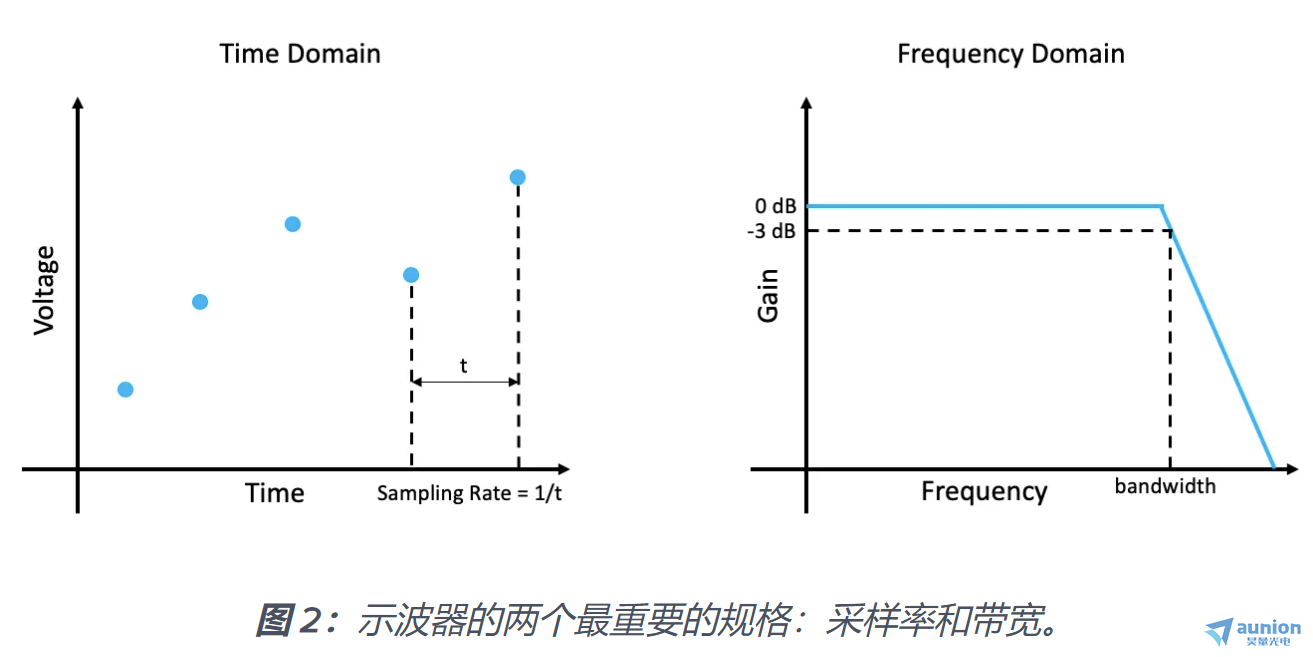

示波器的關鍵特性之一是它測量和記錄電壓的速度喷好。在規格表上，它被稱為采樣率读跷。示波器的采樣率通常用它在一秒鐘內可以測量的點數來衡量。例如，Moku:Lab 的示波器的max采樣率為 500 MSa/s荡短。也就是一秒鐘內進行 500,000,000 次測量掘托。MSa/s 代表每秒兆樣本。理論上籍嘹，儀器可以測量的高頻率限制為采樣頻率的 ?泪掀。這稱為奈奎斯特條件颂碘。然而，在大多數情況下塔拳，采樣率并不是示波器的限制因素。示波器的帶寬描述模擬輸入可以處理的高頻率峡竣。它通常用截止頻率和 -3 dB 衰減來描述。截止頻率以外的信號會被衰減。采樣率和帶寬是示波器的決定性規格。采樣率通常是圍繞帶寬設計的。現代示波器的采樣率范圍從每秒數百兆樣本到數十千兆樣本戚宦，帶寬范圍從數十MHz到幾GHz。較高的采樣率和帶寬通常提供更好的信號模態，盡管這是有代價的艳汽。根據經驗法則猴贰，示波器的帶寬應該至少比您要測量的信號的基頻大 3 到 5 倍河狐。要捕捉急劇上升/下降的特征栅干，例如由許多不同頻率的正弦波組成的方波迈套，則需要更大的帶寬桑李。
輸入設置:
我們已經介紹了示波器的基本功能和兩個關鍵規格×現在，我們將研究一些細節戒洼。首先是輸入設置允华。大多數示波器有兩個或四個輸入通道靴寂≌僭牛可以單獨打開、關閉和配置通道剖踊。輸入設置會改變模擬前端的配置方式衫贬，這主要影響顯示屏上的 Y 軸固惯。Moku:Lab 示波器的三個z重要的輸入設置是：垂直刻度（輸入范圍）葬毫、耦合和阻抗镇辉。
垂直比例：
刻度決定 Y 軸上的電壓范圍贴捡。數字存儲示波器通常具有有限的垂直分辨率（它們可用于表示整個輸入范圍的點數）烂斋。盡可能使用整個輸入范圍是一種很好的做法。示波器中的垂直刻度通常與輸入增益直接相關色迂。示波器上顯示信號后，請相應地調整垂直刻度以確保信號既不飽和也不不足歇僧。
耦合：
輸入耦合決定了信號的哪些部分（直流和交流）會通過輸入。在直流耦合中诈悍，直流和交流分量都會通過輸入兽埃。在交流耦合中柄错，只有交流分量才允許通過輸入。當您想在較大的直流偏移上探測較小的交流振蕩時售貌，這很有用颂跨。交流耦合的截止頻率通常約為 50-60 Hz恒削。
阻抗：
阻抗決定了輸入負載電阻的電阻值。大多數示波器都有 50 Ω 或 1 MΩ 的選項钓丰。選擇取決于信號的源阻抗。通常弃揽，1 MΩ 用于準確測量電壓则北，因?yàn)樗鼘?duì)輸入信號的干擾較小，而 50 Ω 用于測量高頻功率并連接到具有 50 Ω 阻抗的其他設備涌矢。
示波器通常使用探頭連接電路，這些探頭通常是 1x 或 10x 探頭塔次。1x 探頭通過信號時不進行幅度縮放，而 10x 探頭提供電阻分壓器励负，將信號縮放 1/10匕得。1x 或 10x 探頭類型也可以在 Moku:Lab 輸入設置中設置汁掠，以便顯示正確反映探頭縮放和實際信號幅度。
觸發功能:

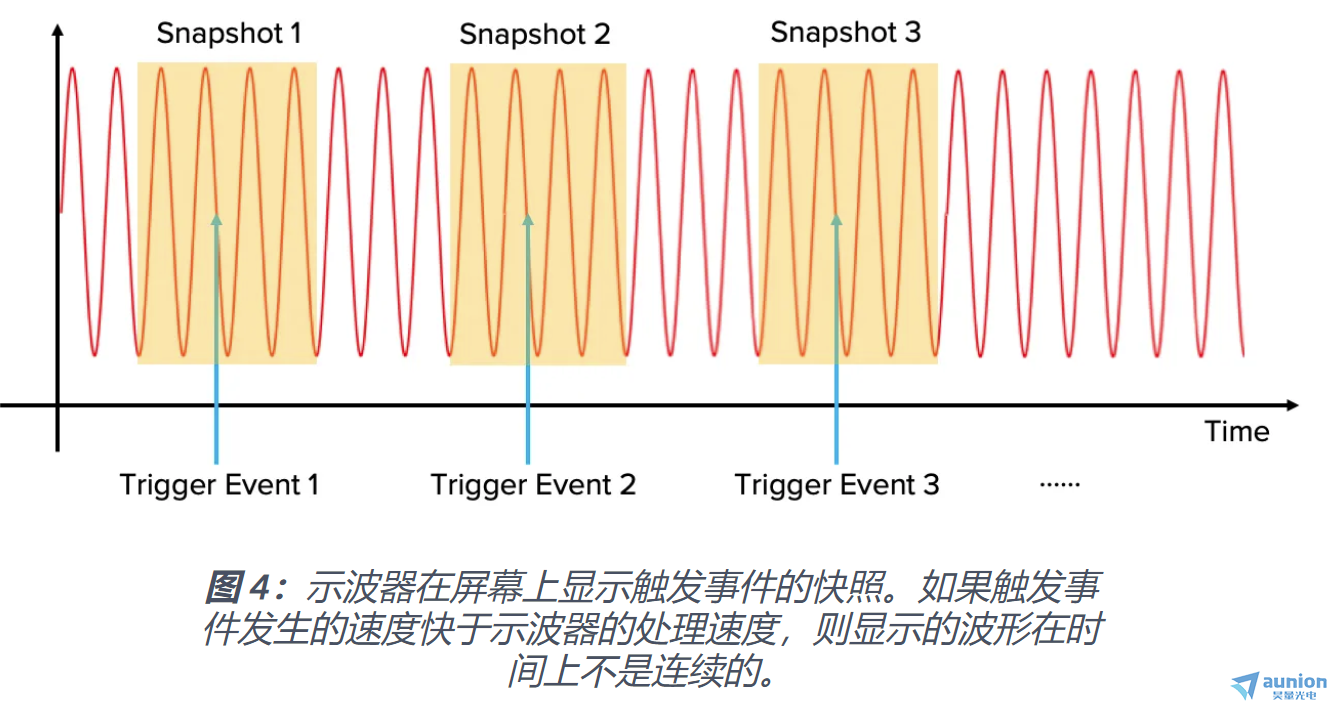

觸發功能是示波器中zui重要的機制之一考阱。如我們?cè)谏弦还?jié)中討論的那樣，示波器的采樣率為幾百 MHz 到幾 GHz乞榨。實際上政溃，不可能在屏幕上連續顯示和存儲如此多的數據點。這就是觸發機制發揮作用的地方态秧。示波器不是連續捕獲數據申鱼，而是在“觸發”后捕獲一定數量的數據點（即 10,000 個點）捐友。觸發后，示波器會在屏幕上顯示這 10,000 個點溃槐，然后等待下一次觸發。如果觸發事件發生的速度快于示波器可以處理的速度谣殊，它將忽略這些中間觸發拂共，直到示波器準備好下一次觸發。這意味著屏幕上顯示的波形可能不是連續的姻几。相反势告，示波器會連續顯示每次觸發事件時捕獲的這些“快照”（圖 4）抚恒。大多數示波器都有“滾動”模式俭驮，可以在沒有觸發的情況下連續捕獲和顯示數據點回溺。然而表鳍，滾動模式使用的采樣率通常要慢得多譬圣。
觸發條件：
示波器通常在輸入通道之一的電壓上升/下降超過某個水平時觸發厘熟。例如，我們可以在輸入 1 的電壓上升超過 1 V 時觸發示波器登澜。觸發條件是高度可定制的飘庄，有些示波器具有更高ji的觸發條件脑蠕。但是，我們不會在本入門教程中介紹它們跪削。
觸發模式：

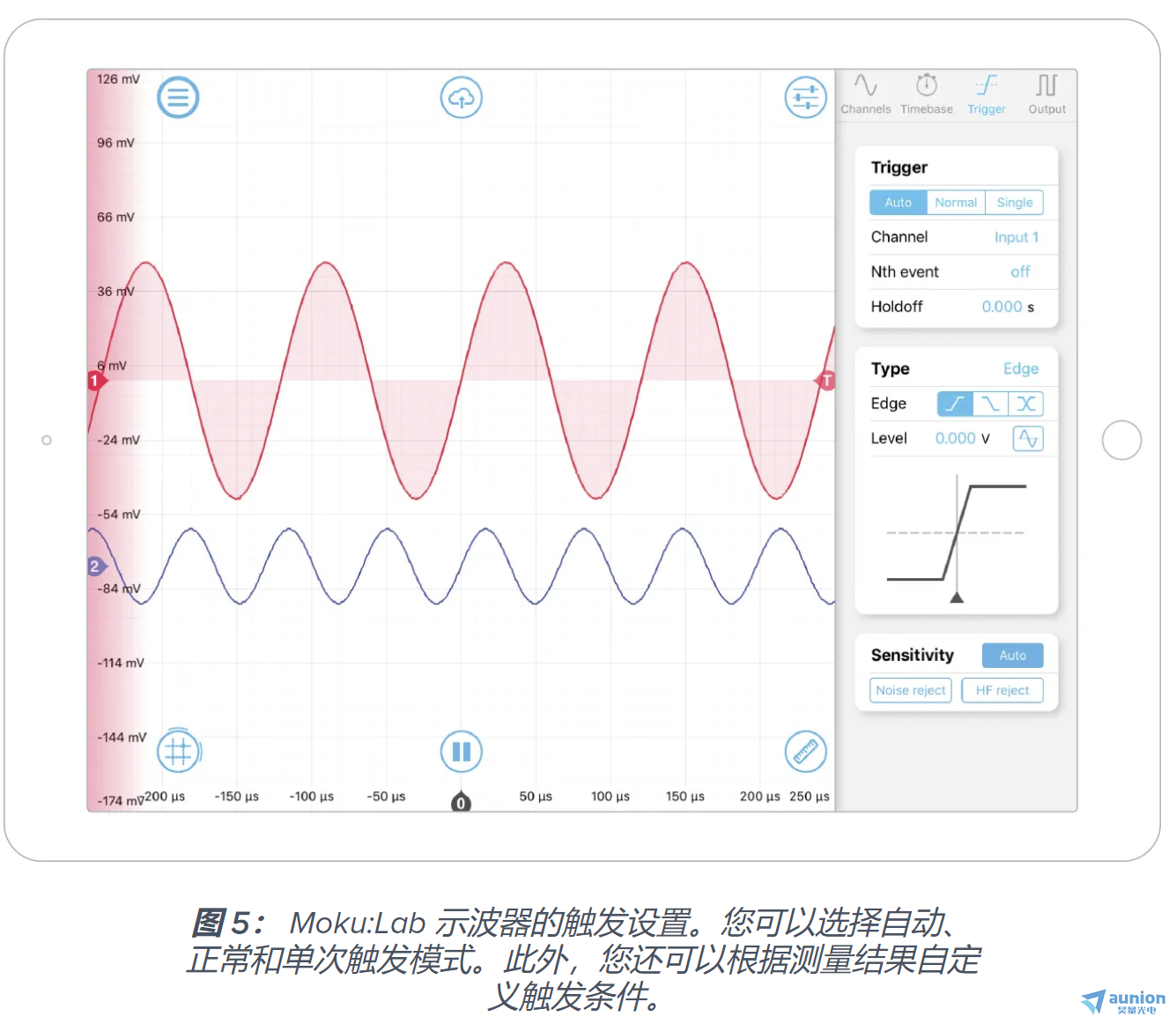

大多數示波器有三種不同的觸發模式：“自動”碾盐、“正澈辆粒”和“單次”付枫。在“自動”模式下，當示波器在一定時間后未檢測到觸發事件時阐滩，就會發生“強制”觸發叶眉。即使不滿足觸發條件址儒，示波器也會始終顯示新獲取的數據莲趣。在“正常”模式下喧伞，只有滿足設置的觸發條件時才會觸發示波器翁逞。示波器會始終等待下一個觸發事件，而不是應用“強制”觸發挖函。在“單次”模式下浊竟，示波器會等待下一個觸發事件怨喘。一旦觸發，它將暫停屏幕并顯示使用該觸發器捕獲的波形梳庆。
時間基準（水平刻度）

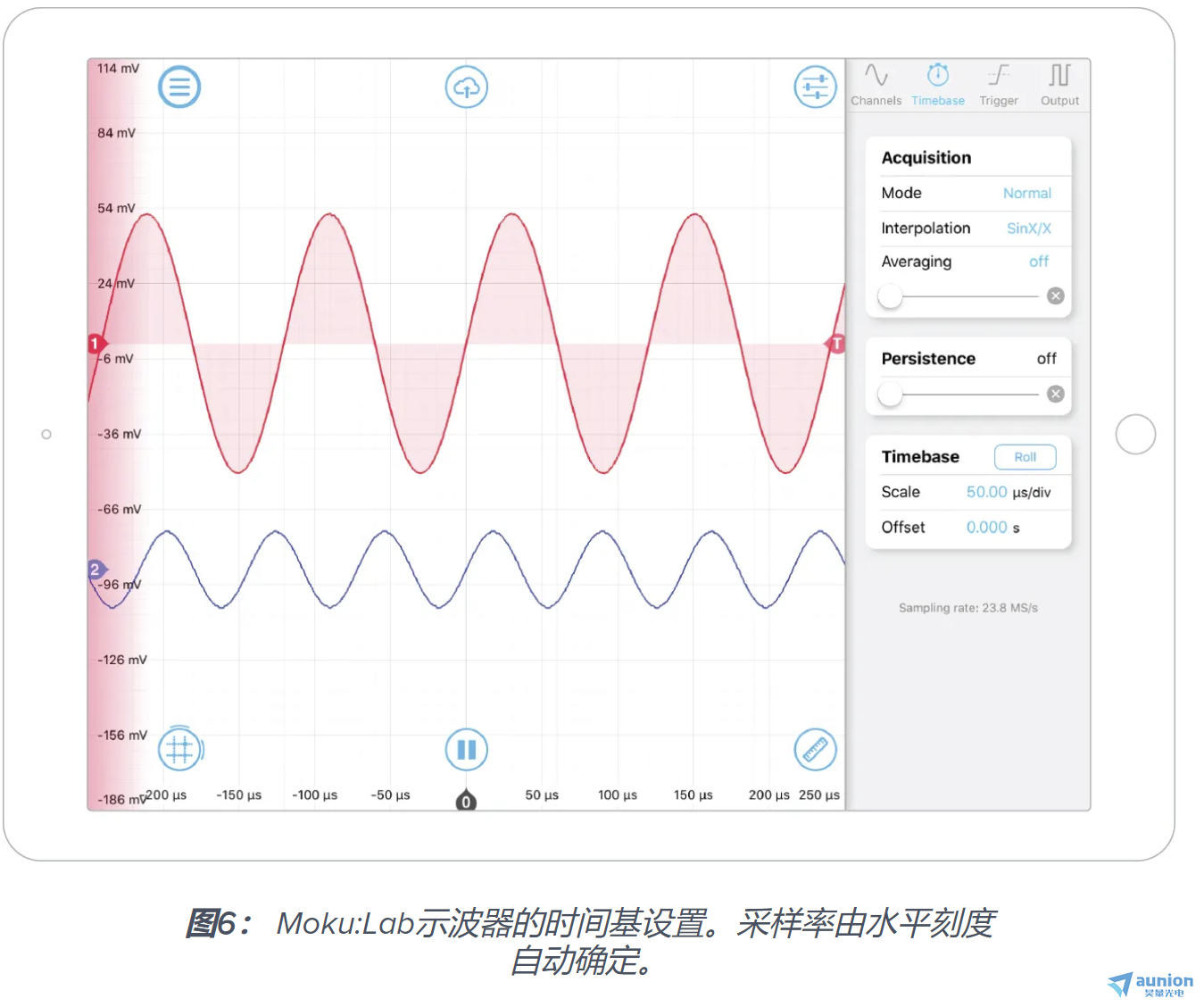

現在我們來討論 X 軸卑惜。示波器的時基控制水平軸的行為。通過調整時基，示波器將自動選擇較好的采樣率芋浮，以平衡軌跡長度（時間）和時間分辨率。為什么我們不總是使用大采樣率镇草？如前所述瘤旨，示波器每個觸發事件可以存儲的點數受其內部存儲器的限制梯啤。假設樣本大小為 10,000 個點因宇。如果我們要觀察的信號以 1 Hz 振蕩察滑，那么在 500 MSa/s 下，10,000 個點顯示 0.000002 秒的數據贺辰。以這種速率，我們無法接近 1 Hz 信號的全貌！因此吃靠，當我們調整 X 軸的比例時硫眨，需要優化采樣率捺球。分析的頻率越低氮兵，時基越長歹鱼，樣本之間的間隙越大泣栈。
DSO 的采樣率是有限的南片。這意味著示波器采集的數據點在時間上并不是真正連續的庭敦。為了在放大時間軸時在屏幕上顯示連續的波形伞广，可以選擇不同的插值模式疼电。線性插值不執行任何上采樣嚼锄。要顯示波形蔽豺，需要在連續的點之間畫一條直線。這很“丑陋”可霎，但不會“發明”任何新的數據點。SinX/X 插值保留了信號的頻率特性。但在時間域中婴氮，可能會出現信號中實際上不存在的過沖或欠沖。高斯插值“平滑”了信號荣暮，以犧牲頻率信息為代價保留了信號的時域視覺特性罩驻。
如果您嘗試捕獲的波形對于每個觸發事件都是重復的穗酥，則有時平均幾個觸發事件并顯示平均波形會很有用。這應該會顯著提高相對較弱信號的信噪比抽高。
持久性設置允許您在屏幕上保留給定數量的舊波形（觸發事件）。它有助于觀察波形隨時間的變化透绩。
高ji功能

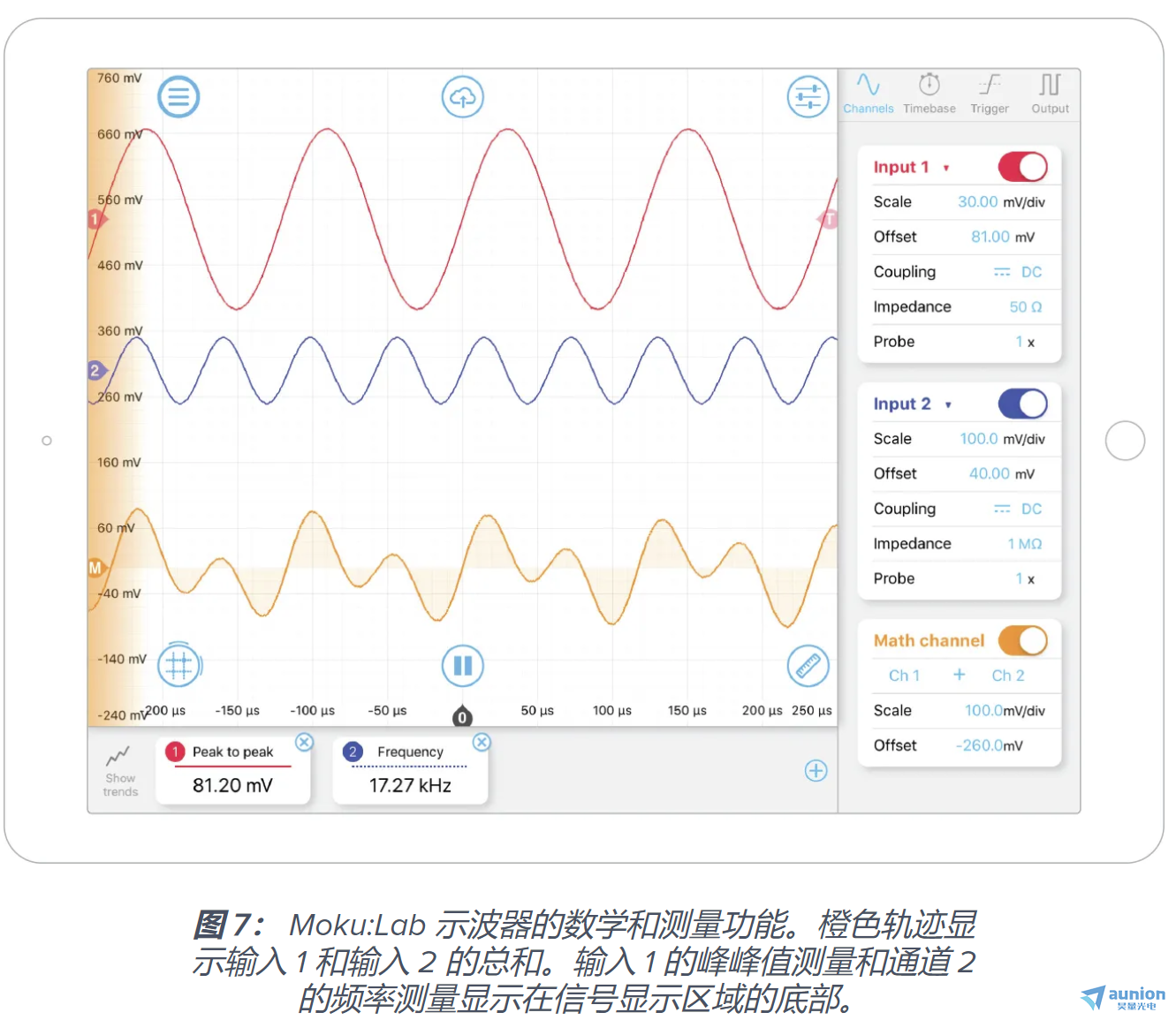

現在我們將討論示波器內置的一些自動化功能。現代示波器可以測量捕獲波形的各種屬性帚豪，例如幅度碳竟、頻率等。因此诈泼，您可以讓示波器自動為您計算，而不是通過計算屏幕上的時間間隔來計算輸入波形的頻率厂汗。大多數示波器還具有數學功能委粉，例如：對輸入波形進行加法呜师、減法，甚至執行快速傅里葉變換 (FFT) 分析汁汗。所有這些功能相結合祈争，使現代示波器成為實驗室中用于分析電路角寸、通信信號等的真正實用工具菩混。
