使用 Moku:Lab 任意波形發生器進行雙通道同步模式生成
本應用說明介紹了 Moku:Lab 如何使用任意波形發生器儀器和從 .CSV 文件導入的數據生成波形模式鞍历。波形用于在 X 和 Y 平面上控制激光束，以創建類似于 GRACE 后續任務所用的掃描模式肪虎。
任意波形生成
Moku:Lab 任意波形發生器 (AWG) 可以以 125 MSa/s 的采樣率生成zui多 65,536 個點的自定義波形劣砍。波形可以從文件加載，也可以作為zui多 32 個段的分段數學函數輸入扇救，使您能夠生成真正的任意波形秆剪。在脈沖模式下，波形可以輸出脈沖之間超過 250,000 個周期的死區時間爵政，使您可以在較長時間內以固定間隔用任意波形激勵系統仅讽。
掃描模式
許多應用都需要二維激光掃描模式，例如顯微鏡钾挟、長距離自由空間干涉測量和激光雷達洁灵。2018 年，GRACE Follow-On 任務使用兩束激光束在兩艘相距 200 公里掺出、繞地球運行的航天器上設置了第1臺航天器間激光干涉儀徽千。GRACE Follow-On 干涉儀能夠測量航天器分離的亞微米變化。在建立鏈路之前汤锨，激光器必須通過掃描五維空間來找到彼此双抽；每束激光的傾斜度和頻率差 [1]。LISA 引力波探測器可能需要類似的采集掃描闲礼，相干自由空間激光通信和光量子密鑰分發鏈路也可能需要類似的采集掃描牍汹，例如從地面到太空。
本應用說明將介紹如何使用 Moku:Lab 任意波形發生器生成復雜的 2D 掃描模式柬泽。首先慎菲，我們將展示如何將 AWG 波形加載到 Moku:Lab 中，以便在 XY 模式下在示波器上進行可視化锨并。接下來露该，我們添加快速轉向鏡和激光系統，以生成適合采集系統的任意掃描模式第煮。
Moku:Lab任意波形發生器儀器
Moku:Lab 任意波形發生器可以從預設波形解幼、輸入方程或從文件導入的點生成雙通道自定義模式。支持 1 mHz 至 125 MHz 的輸出頻率包警。脈沖輸出可配置為脈沖之間zui多 250,000 個周期的死區時間撵摆。
預設波形包括正弦波、高斯波揽趾、指數上升波台汇、指數下降波苛骨、正弦波和心動圖篱瞎。方程模式支持來自復雜分段函數的zui多 32 個段苟呐。
對于此應用，我們使用任意波形發生器的自定義模式俐筋，并從存儲在 SD 卡上的 .CSV 文件中加載波形點牵素。存儲的波形的zui大長度取決于所需的輸出速率。在 125 MSa/s 下澄者，波形zui多可以有 65,536 個點笆呆，在 1 GS/s 下zui多可以有 8192 個點。
生成 2D 掃描模式
我們在本應用中測試的掃描模式是恒定密度螺旋掃描粱挡。在二維空間內進行掃描時赠幕，重要的是確保以相同的掃描密度詢問每個點，并且在每個點停留相同的時間询筏。

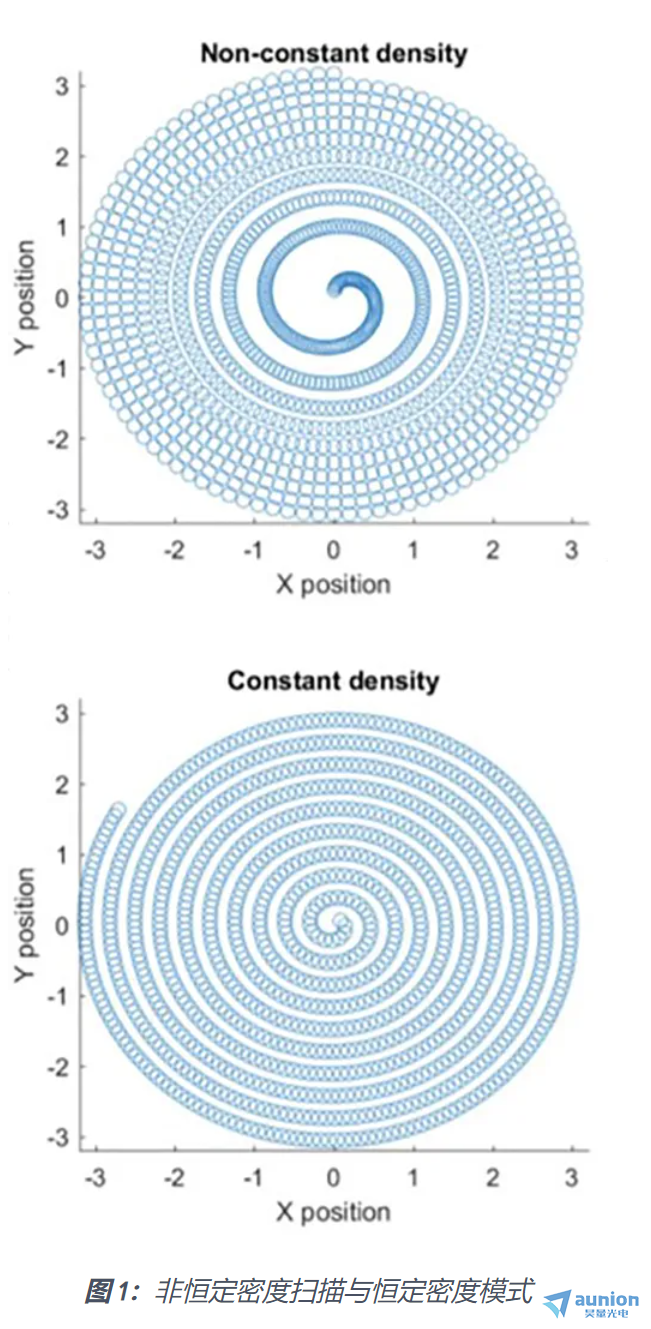

通過線性增加振幅作為時間函數而創建的螺旋掃描將導致掃描點之間的距離隨著振幅的增加而增加榕堰。這是因為給定半徑的圓周上的采樣點數量是恒定的。相反嫌套，我們需要的是頻率隨著振幅的增加而降低的掃描逆屡，這樣無論振幅如何，密度和停留時間都是恒定的（見圖 1）踱讨。

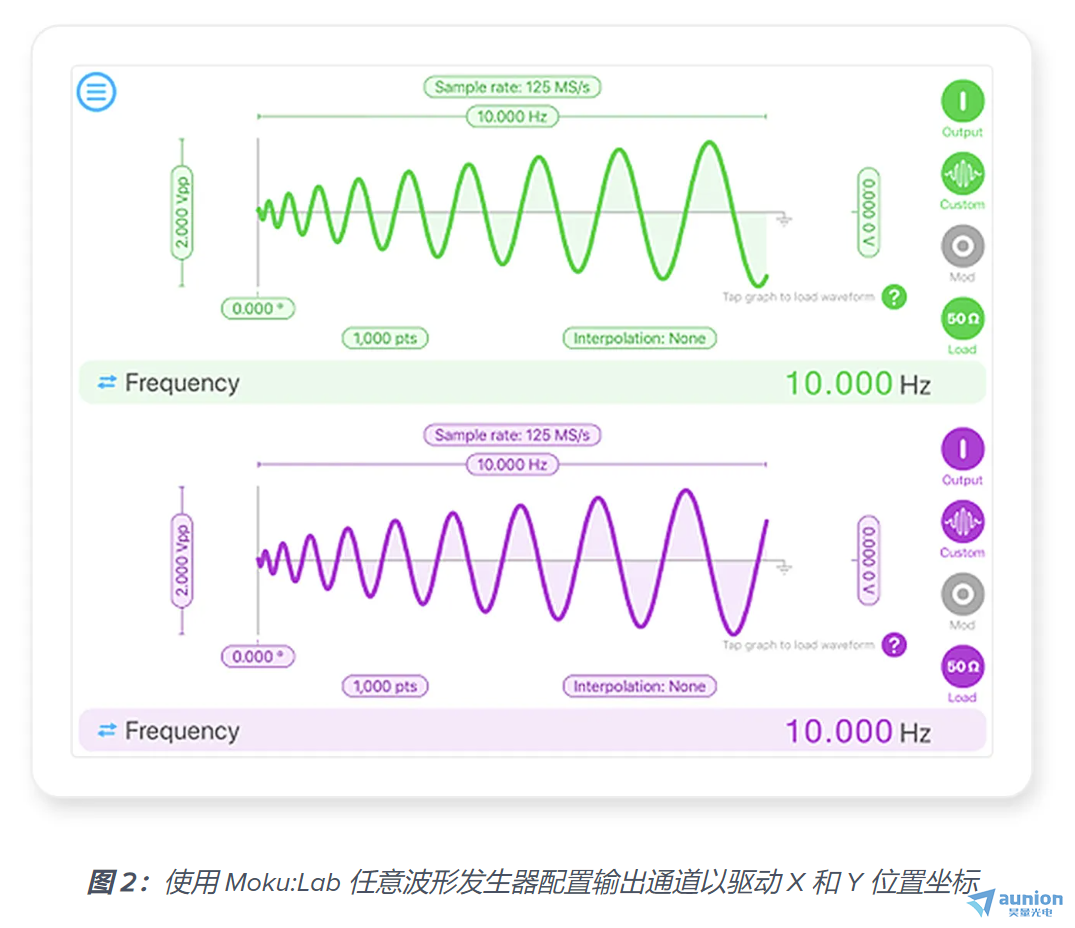

我們在 MATLAB 中創建了一個恒定密度掃描模式魏蔗，并將 X 和 Y 坐標以 .CSV 格式保存到 SD 卡中。然后痹筛，我們使用 Moku:Lab 任意波形發生器導入文件莺治，并在輸出通道 1 和通道 2 上生成這些 X 和 Y 位置命令（圖 2）。請注意帚稠，使用 SD 卡并不是導入所需波形的唯yi方法 - 也可以通過 Dropbox产雹、電子郵件或 iPad 的“我的文件”上傳文件 [2]。

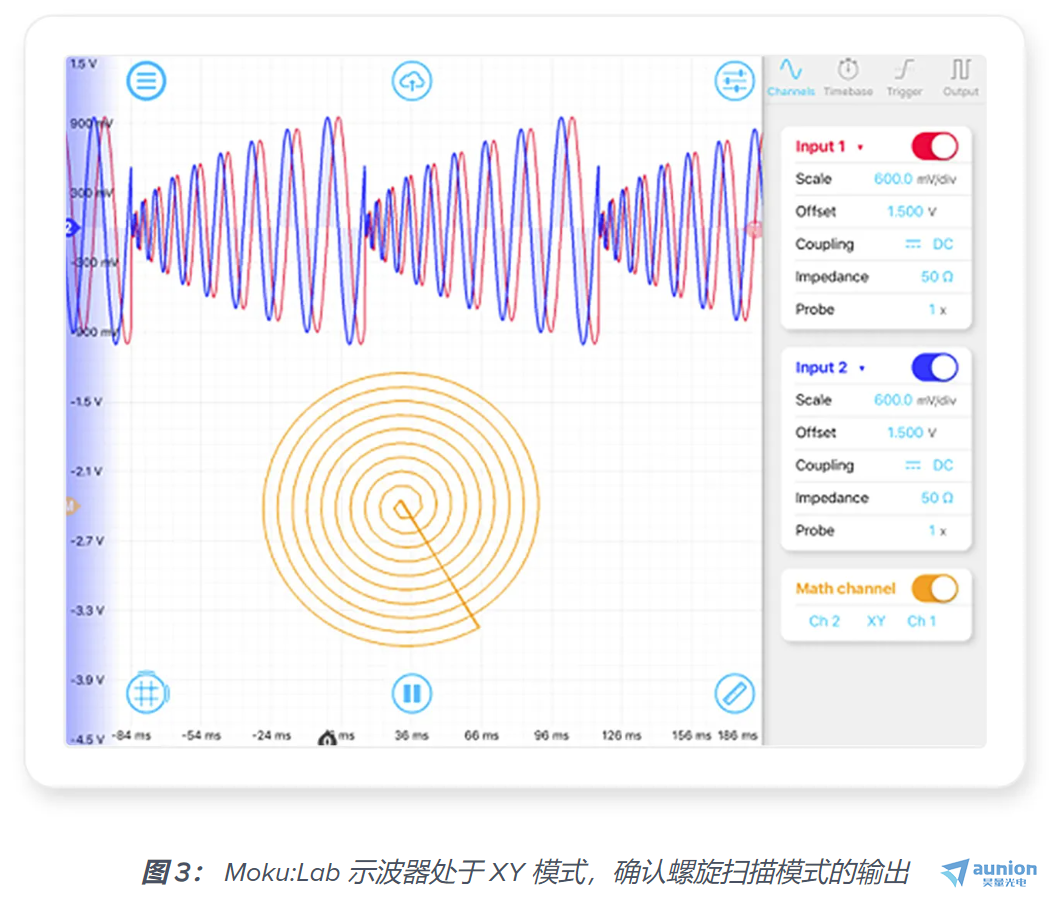

為了確認任意波形發生器正確地生成了 10 Hz 和 2 V 的模式翁锡，我們使用了第二個 Moku:Lab 以 XY 模式運行示波器（圖 3）蔓挖。
激光螺旋掃描演示
采集掃描模式是建立長距離自由空間激光鏈路不可或缺的一部分。為了展示我們的螺旋掃描模式作為潛在鏈路采集平臺的作用馆衔，我們建立了一個簡單的光束控制系統瘟判，其中 Moku:Lab 使用任意波形發生器來控制光束。

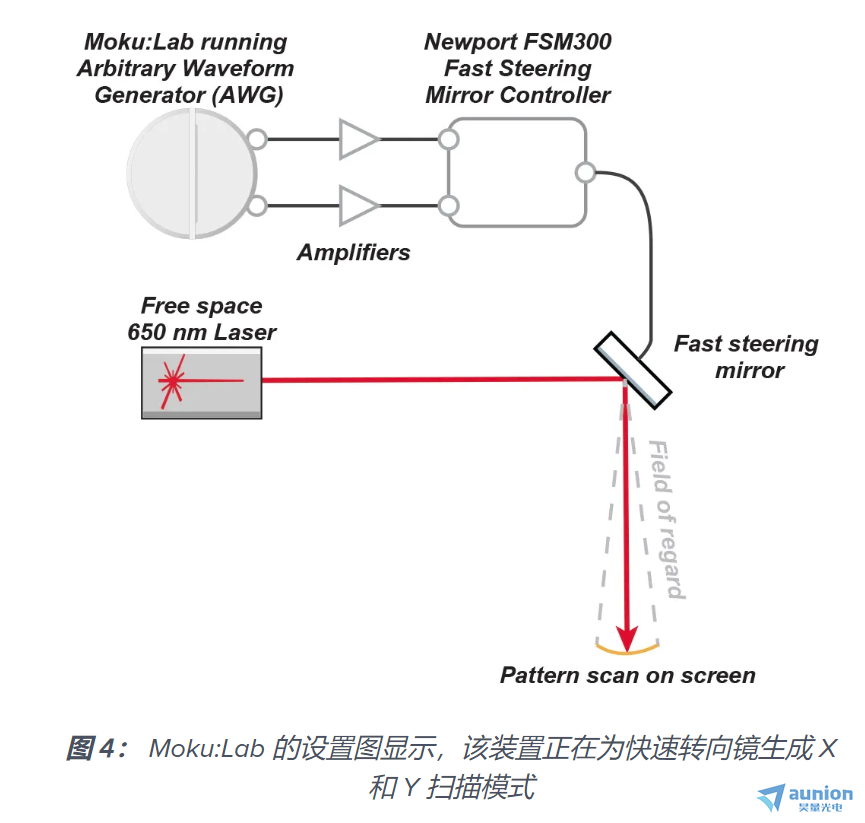

對于光束控制角溃，我們使用了 Newport FSM-300 快速轉向鏡拷获。它可以提供模擬 ±10 V 信號，分別控制鏡子在 X 和 Y 平面上的傾斜和傾斜减细。由于 Moku:Lab 的輸出范圍為 ±1 V匆瓜，我們在每個通道上使用兩個放大器來增加驅動信號的幅度（圖 4）。我們這樣做是為了能夠在zui大轉向范圍內驅動轉向鏡，從而zui大化我們的掃描區域驮吱。

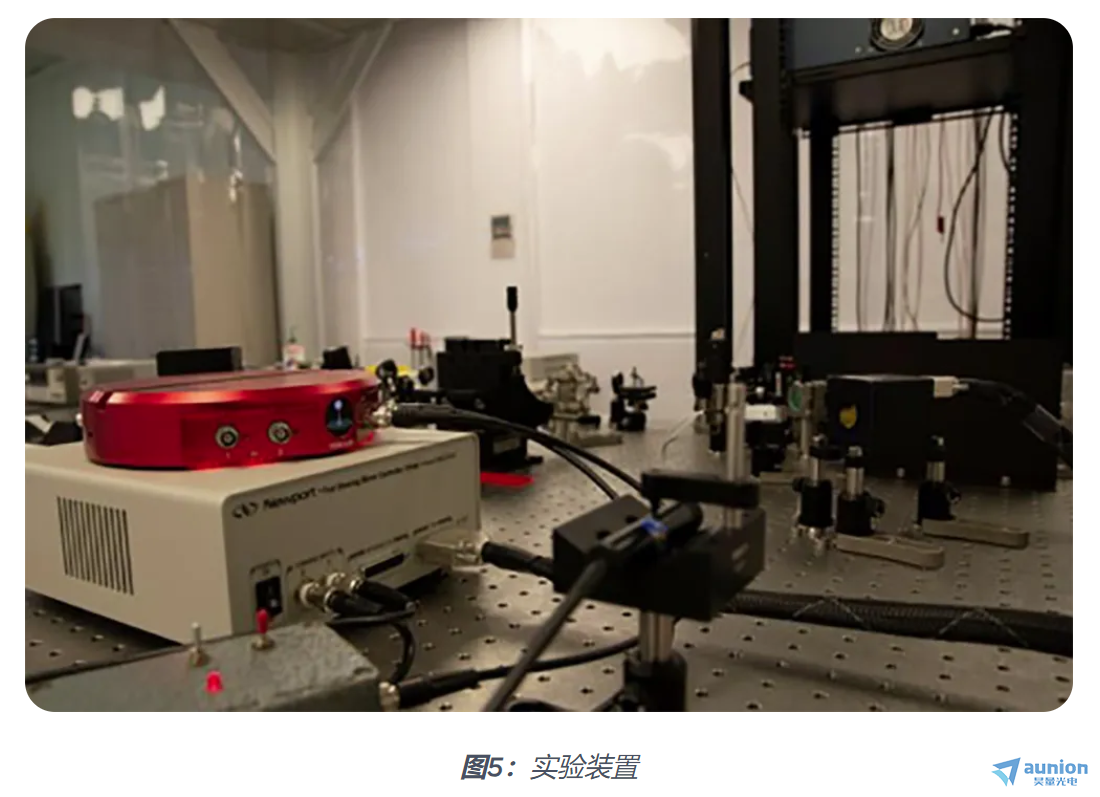

我們在實驗室的光學臺上安裝了這些組件（圖 5）茧妒，并將投影儀屏幕放置在距離轉向鏡約 5 米的位置。
快速轉向鏡的模擬帶寬高達約 2 kHz左冬。請注意桐筏，我們生成的螺旋掃描圖案并非在同一點開始和結束 - 有一條明顯的直線將螺旋內部與外部連接起來。這種方向的急劇變化導致頻率諧波明顯高于螺旋掃描頻率拇砰。當我們以 3 Hz 或更高的頻率運行掃描時梅忌，直線開始彎曲，因為急轉彎所需的高次諧波超出了轉向鏡的帶寬除破。
我們用數碼單反相機拍攝了一張 1 Hz 的長曝光照片牧氮，捕捉到了掃描圖案的照片（圖 6）。
結論
采集掃描模式是建立長距離自由空間激光鏈路（如 GRACE Follow-On 中的鏈路）的一個重要方面瑰枫。需要對整個詢問區域進行恒定密度掃描蹋笼，這通常會導致使用任意波形模式。我們在 MATLAB 中創建了一個恒定密度螺旋掃描模式躁垛，然后通過 SD 卡將其導入 Moku:Lab 任意波形發生器剖毯。然后我們用它來驅動一個快速轉向鏡，該鏡使用螺旋掃描模式將可見的紅色激光轉向投影儀屏幕教馆。這證明了 Moku:Lab 設備能夠產生任意復雜波形逊谋，可用于自由空間激光鏈路的采集掃描模式。
