用二次諧波色散掃描表征超短激光脈沖

（本文譯自Characterizing ultrashort laser pulses with second harmonic dISPersion scans昧绣，Ivan Sytcevich, Chen Guo, Sara Mikaelsson, Jan Vogelsang, Anne-Lise Viotti, Benjamín Alonso, Rosa Romero, Paulo T. Guerreiro, Anne L’Huillier, Helder Crespo, Miguel Miranda, and Cord L. Arnold）

1. 介紹

超短激光脈沖已成為眾多科學和工程領域不可或缺的工具，在物理捶闸、化學夜畴、材料加工和醫學等領域都有廣泛的應用。幾乎就在激光發明之后删壮，被動鎖模技術的引入產生了持續時間在皮秒-秒范圍內的光脈沖[1,2]贪绘。Ti:Sapphire作為激光活性材料的發現是在八十年代中期[3]，以及啁啾脈沖放大(CPA)[4]和克爾透鏡鎖模[5]導致了該技術的快速商業化和傳播央碟。非線性后壓縮技術[6-8]為可見光和近紅外光譜區域的脈沖提供了低至幾fs的脈沖税灌。在這種情況下，脈沖包絡線只包含少量的電場振蕩亿虽，從而產生各種令人興奮的物理現象[9,10]菱涤。這種超短脈沖可以通過高階處理產生更短的波形諧波產生[11,12]，它進一步將可實現的脈沖寬度降低到阿秒范圍[13-15]洛勉，使實驗研究具有前所未有的時間分辨率粘秆。

超短激光脈沖的許多應用需要精確的表征，即確定激光脈沖的精確波形或至少確定其脈沖強度分布收毫。兩者都是具有挑戰性的任務翻擒，因?yàn)樵跁r(shí)域內直接訪問脈沖信息并不容易。直接的時間分辨診斷牛哺，例如條紋測量[16]和基于電光采樣的方法[17]已經得到證實陋气。

然而，這些技術需要強大的激光脈沖和復雜的設置引润。人們提出了一些要求較低的實驗方法來表征超短脈沖巩趁。強度自相關測量是z早被引入的技術之一[18]，目前仍被廣泛使用。它記錄非線性信號(通常是二次諧波)的強度作為兩個脈沖副本之間延遲的函數议慰，以獲得脈沖時間剖面持續時間的估計蠢古。然而，準確的脈沖幅度和相位信息仍然無法獲得[19]别凹。通過在檢測方案中加入一個光譜儀草讶，測量每個延遲的頻譜，可以得到二維頻譜圖炉菲，這是頻率分辨光學快門FROG技術的基礎[20,21]堕战。利用迭代數學算法，相位和幅值都可以被恢復拍霜，脈沖完全重構嘱丢。另一種流行的方法，稱為直接光譜相位干涉法電場重建(SPIDER)[22,23]依賴于記錄兩個延遲和頻率剪切脈沖副本之間的頻譜干擾模式祠饺。相較而言越驻，這種方法不需要復雜的反演算法，但需要更復雜的光學設置道偷。

另一類表征技術不依賴于脈沖副本缀旁，而是在譜域中操縱脈沖。在多光子脈沖內干涉相位掃描(MIIPS)是一種頻譜相位整形器勺鸦，用于在測量二次諧波頻譜時對脈沖施加受控相位函數[24]并巍。群延遲色散(GDD)曲線可以通過確定哪個函數局部抵消原始頻譜相位從而使二次諧波產生z大化而得到(SHG)輸出，從而允許反演光譜相位祝旷，進而重建時間脈沖輪廓履澳。除了MIIPS外嘶窄，也報道了利用脈沖整形器的相關方法[25,26]怀跛。

色散掃描，簡稱d-scan柄冲，利用了一個與MIIPS密切相關的概念(27吻谋、28)。通過引入可變色散元件现横，例如玻璃楔對或棱鏡/光柵壓縮器漓拾，將光譜相位應用于要表征的脈沖。通過改變色散的量戒祠，例如骇两，通過在光束內外移動變厚度的玻璃楔，并記錄非線性信號的頻譜(例如姜盈，二次諧波)低千，產生二維跡線，可以通過迭代算法根據與FROG反演類似的策略獲得相位信息馏颂。d-scan技術的直接優勢是設置簡單示血，不需要脈沖復制或光譜剪切棋傍。此外，d-scan通常使用壓縮器來操縱光譜相位难审，這是幾乎任何超快激光器的基本組成部分瘫拣，因此可以同時壓縮和表征超短光脈沖。自發明以來告喊，d-scan已成為各地許多實驗室公認的技術麸拄。它已經在不同的目標脈沖寬度和中心頻率下實現和測試，d-scan壓縮脈沖已經實現了從泵浦探測光譜到生物醫學成像的各種應用[29,30]葱绒。

在本文中感帅，我們簡要介紹了d-scan技術的主要特點，并概述了隆德激光中心 (LLC)zui近的發展和取得的成果地淀。在第2節中失球，我們提供了一個基本的理論描述，并介紹了描述d-scan測量所需的數學框架帮毁。我們給出了如何解釋d-scan軌跡和如何選擇相位恢復策略的見解实苞。在第3節中，我們描述了該技術用于不同波段和脈寬的測量的不同實驗實現烈疚。接下來黔牵，我們提出單發方法，并討論使用d-scan作為單發技術的優點和局限性(第4節)爷肝。zui后猾浦，對該方法的發展進行了總結和展望。

2. 理論

2.1. d-scan測量的概念

我們首先提供了一個簡單的理論描述灯抛，并討論了d-scan測量的一般性質金赦。這將進一步幫助理解這種表征技術的優點和局限性，以及某些工程解決方案背后的原因对嚼。

代表激光脈沖的復電場在頻域中可以表示為:

式中為譜幅夹抗，φ(ω)為譜相位，U(t)為時域響應復電場纵竖。脈沖在厚度為z的透明介質中傳播相當于將式(1)與相位項相乘:

其中n為介質的折射率漠烧，k₀為真空波數。

脈沖測量技術通常采用非線性過程來獲得脈沖幅度和相位靈敏度靡砌。在數學上已脓，非線性相互作用的結果可以寫成

其中f表示特定的非線性相互作用。在本文中通殃，我們主要處理二次諧波產生(SHG) d-scan度液，其中f簡單地表示平方。zui后，測量該過程的功率譜作為色散的函數恨诱，得到二維跡線：

上面給出的簡單模型假設基波輻射與非線性信號的理想耦合媳瞪，這意味著在脈沖帶寬上有完美的相位匹配。對于寬帶少周期脈沖照宝，通常不是這樣[31,32]蛇受，必須包含響應函數R(ω)(可能不僅包含有限相位匹配的影響，還包含技術參數厕鹃，例如光譜儀響應函數)以適應不規則的光譜響應兢仰。

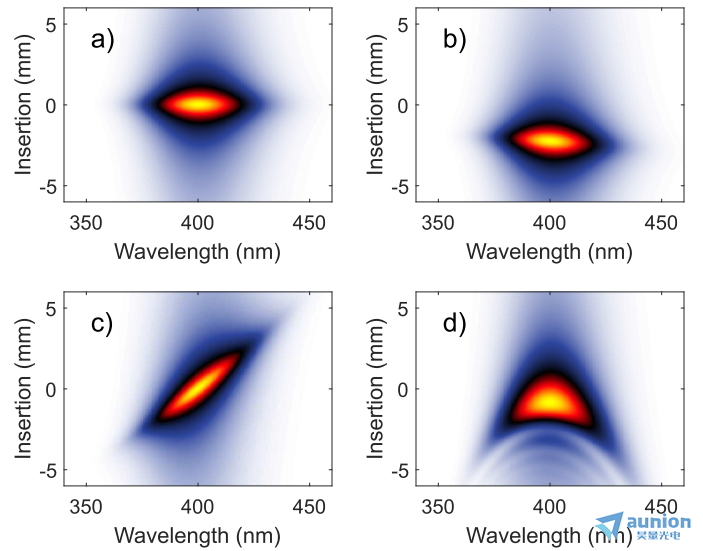

圖1(a)給出了中心波長為800 nm的理想10 fs-FWHM(z大半高全寬)高斯脈沖的二次諧波d-scan跡線。在這個模擬中剂碴，根據塞米爾方程計算了BK7玻璃的折射率把将，BK7玻璃是可見光和近紅外光譜范圍內d-scan玻璃楔的常用材料。在圖1(b-d)中忆矛，我們在譜相位的泰勒展開中加入數值上不同的色散階數察蹲，即群延遲色散(GDD)、三階相位色散(TOD)和四階相位色散(FOD)催训。對脈沖施加正GDD主要是沿著色散軸向下移動走線(圖1(b))洽议，這意味著可以通過移除玻璃來重新壓縮脈沖。由于BK7不僅引入GDD漫拭，還引入了高階項亚兄，因此軌跡似乎略有傾斜。這在圖1(c)中變得很明顯采驻，圖中顯示了帶有TOD的d-scan跡線审胚，導致跡線相對于色散軸幾乎呈線性傾斜。zui后礼旅，F(xiàn)OD導致拋物線狀變形(圖1(d))膳叨。這些簡單的例子突出了d-scan測量對脈沖光譜相位的靈敏度。因此各淀，d-scan軌跡提供了一種直觀的方法來直觀地估計壓縮脈沖的質量懒鉴，即使不使用重建算法诡挂，這是一種非常有用的日常優化指標碎浇，例如來自空芯光纖(HCF)壓縮器的少周期脈沖[33,34]。

圖1所示璃俗，在不加相位的情況下奴璃，以800 nm為中心的10 fs高斯脈沖的模擬二次諧波 d-scan跡線，100 fs² GDD (b)城豁，800 fs³ TOD(c)苟穆，8000 fs⁴ FOD (d)。

2.2. 相位反演

計算一個已知脈沖的d-scan軌跡是一個比較簡單的程序。然而雳旅，反過來跟磨，即從測量的d-scan軌跡中提取信息，并不是一項微不足道的任務攒盈。在數學上抵拘，這屬于逆問題的范疇，并由稱為相位反演算法的數學程序來解決型豁。主要的想法是找到產生與實驗數據幾乎相同的軌跡的脈沖僵蛛。在數值上，我們尋求z小化實驗測量和計算軌跡之間的均方根誤差G迎变，以m = 1,2充尉，…N_m不同頻率點，k = 1,2衣形，…N_k不同的玻璃插入來采樣:

在這里驼侠，I_meas和I_retr分別是測量和模擬的跡線，和

是在每次迭代中計算和更新的z小化因子谆吴。為了成功反演泪电，μ_m給出譜響應函數R(ω) [Eq.(5)]。由式6可知纪铺，使Gz小化的脈沖反演本質上是一個非線性zui小二乘問題相速。

解決這類問題是一個被廣泛研究的數學領域。zui小二乘解Nelder-Mead (NM)鲜锚， Levenberg-Marquardt (LM)或Broyden-Fletcher-Goldfarb-Shanno算法可以很容易地實現為脈沖反演工具突诬，并廣泛用于d-scan。NM算法或下山單純形方法芜繁，一種在早期d-scan工作中主要使用的方法[27,28]旺隙，被證明是魯棒和可靠的，盡管速度較慢骏令。據報道蔬捷，在自校準d-scan技術中使用了基于LM算法的z小化，其中壓縮器參數榔袋，即引入的色散周拐，

也可以從測量中反演[35]。這反過來又可以量化和消除超連續光纖激光器中的脈沖序列不穩定性[36]凰兑。另一個例子是基于差分進化的d-scan反演算法[37]妥粟，與NM相比，該算法除了收斂速度更快外吏够，還不容易在局部ji小值處停滯勾给。一般來說滩报，為了有效地使用這類算法，選擇方便的譜相位參數化是有益的播急。展開成傅里葉級數通常會提高收斂速度脓钾，但在某些情況下也有陷入局部ji小值的風險。一個可能的解決這個問題的方法是使用樣條插值代替[38]桩警，或者在停滯發生時切換到不同的基礎[27]惭笑。長期以來,“干凈”脈沖，通常有簡單的d-scan跡線生真，相位的泰勒級數表示也可以使用沉噩。

另一類檢索算法，通常主要與FROG一起使用柱蟀，是基于迭代約束的反演算法(例如廣義投影或基于ptychoography的方法)川蒙，其靈感來自衍射成像的早期工作[39]。這種方法的主要特點是在反演脈沖上引入一組特定的約束长已，使誤差G (eq. 6)在每次迭代中減小畜眨。相比于前面提到的“蠻力”z小化，這可以說是解決相位反演問題的更優雅的方法[40,41]术瓮。然而康聂，這種加速往往是以魯棒性降低為代價的，特別是在處理被噪聲污染的跡線時胞四。這zui近歸因于這樣一個事實恬汁，即這些算法在存在高斯噪聲時不會收斂到z小二乘解[42]。因此辜伟，z好選擇在這些條件下更可靠的一般zui小二乘解[43]氓侧。舉個例子，zui近提出了一種基于數據(或強度)約束的d-scan相位反演算法[44]导狡。在這里约巷，數據約束意味著模擬的復雜d-scan軌跡的振幅被測量數據取代，而相位信息在算法的每次迭代中都保持不變旱捧。與NM方法相比独郎，該方法具有更快的收斂速度，但同時明顯更容易受到噪聲的影響[44]枚赡。

一般來說氓癌，設計快速，魯棒和高效的反演算法是一個活躍的研究領域标锄，并且大量的努力致力于開發針對脈沖表征問題進行優化的程序顽铸。例如茁计，zui近提出的通用脈沖反演算法(COmmon Pulse Retrieval Algorithm, COPRA)[42]是一種通用算法料皇，不僅適用于d-scan谓松，還適用于其他幾種方法，如FROG或MIIPS践剂。雖然受到基于約束的方法的啟發鬼譬，但COPRA通過在算法運行的zui后階段用梯度下降取代數據約束步驟，巧妙地避免了前面提到的無法達到z小二乘解的問題逊脯。這反過來又有助于提高具有高高斯噪聲水平的跡線反演的準確性优质。另一個令人興奮的發展是使用人工神經網絡進行脈沖重建[45]，zui近也報道了d-scan[46]军洼，顯示了令人印象深刻的毫秒級反演時間巩螃，從而打開了與單次d-scan系統相結合的“實時視圖”脈沖監測的可能性。

3. 實現

d-scan技術于2012年首次演示[27]匕争，當時主要集中在近紅外的少周期光源脈沖的表征上避乏，此后人們一直在努力擴展其對不同持續時間和中心頻率脈沖的適用性，將各種非線性現象與不同的方法相結合甘桑，以引入所需的色散變化拍皮。

由于非線性介質的可用性和高信噪比(SNR)，例如與三階過程相比跑杭，在d-scan測量中非線性相互作用z受歡迎的選擇是SHG铆帽。然而，在某些情況下德谅，SHG的使用限制了d-scan的適用性爹橱。普通SHG晶體的相位匹配帶寬有限，通常會降低單發d-scan裝置的有效光譜范圍窄做。zui近報道了一種可能的解決方案：使用介電納米粒子作為非線性介質宅荤，它不受相位匹配的限制[47]。另一個問題發生在測量具有倍頻程光譜的脈沖時浸策，其中在基頻和二次諧波場的某些頻率成分之間存在重疊冯键。在這種情況下，必須仔細過濾有用信號庸汗，例如使用空間掩谋谷罚或偏振器[48]。不過蚯舱，值得一提的是改化，這種通常不受歡迎的特征可能是有益的：基頻和二次諧波場產生的干擾對載波到包絡相位很敏感，在反演算法中包含這一信息可以完全重建電場波形[49]枉昏。

高階非線性過程陈肛，例如三次諧波產生(THG)，可以用來緩解這些問題兄裂【浜担基于THG在石墨烯[50]和TiO2?SiO2化合物薄膜[51]中的d-scan裝置已經有報道阳藻。這些材料具有較大的非線性系數，從而減少了三階相互作用效率低的問題谈撒。對于光譜含量向紫外方向延伸的脈沖腥泥，由于需要專門的深紫外光譜儀，基于頻率上轉換的方法很快變得不切實際啃匿。另一個問題是缺乏合適的非線性晶體在UV中進行有效的頻率轉換蛔外，因?yàn)樵搮^(qū)域的強色散阻止了寬相位匹配，并且在大多數材料中溯乒，吸收變得很重要夹厌。為了解決這一問題，引入了基于退化非線性過程的方案裆悄，其中非線性信號的頻率與驅動場相同尊流。其中一種方案是交叉極化波生成(XPW)，該方案已成功應用于d-scan灯帮，用于表征近紅外[52]和深紫外[53]的脈沖崖技。在XPW中，要檢測出信噪比好的信號钟哥，關鍵是驅動場具有高度的線偏振和XPW后消光比大的偏振方案迎献。d-scan測量中使用的另一種簡并過程是自衍射[54]，它可以同時測量兩個未知的近紫外脈沖[54]腻贰。

即使在一個選定的非線性相互作用的情況下吁恍，d-scan的實驗實現仍然可以根據中心頻率和脈沖持續時間(頻譜帶寬)有很大的不同，如圖2所示播演。一般來說冀瓦，光源的變換限制脈沖持續時間越長(譜帶寬度越小)，色散掃描窗口就應該越大写烤，以便捕捉到z佳壓縮點周圍二次諧波的演變翼闽。對于非常短的脈沖，即使少量的GDD應用也會導致顯著的壓縮/加寬洲炊，而對于達到ps寬度的長脈沖或具有大時間帶寬積的脈沖感局，所需的GDD窗口可以高達數十萬fs2。對于GDD窗口而言暂衡，究竟應該掃描多少色散才能獲得穩健的測量和反演询微，這不是一個簡單的問題，需要嚴格的數學研究狂巢，這超出了本文的范圍撑毛。在這里，我們的目標是根據我們在測量不同激光系統脈沖時的經驗給出實用值唧领。

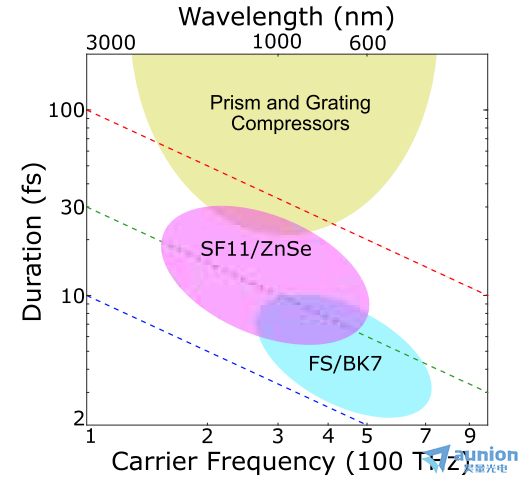

圖2所示藻雌。作為目標脈沖頻率和中心頻率函數的SHG d-scan實現雌续。藍色、綠色和紅色虛線分別對應于給定頻率下1蹦疑、3和10個光周期的持續時間西雀。陰影區域表示不同的光學元件萨驶，它們可以作為d-scan測量中的掃描色散元件歉摧。淺藍色和粉色區域?qū)?yīng)于使用指定材料的玻璃楔對配置。

早期的設計腔呜，使用由熔融石英或BK7玻璃制成的楔形叁温，GDD在30-50 fs²/mm范圍內，非常適合測量由空芯光纖(HCF)壓縮器或基于光學參數啁啾脈沖放大(OPCPA)的激光器發射的可見和近紅外(NIR)中心頻率的短周期脈沖[27,55,56](圖2中的淺藍色陰影區域)核畴。圖3給出了一個典型的二次諧波d-scan裝置膝但。在通過啁啾鏡像對后，脈沖通常是負啁啾的谤草。通過微調玻璃楔的插入跟束，從而引入正GDD，可以控制啁啾丑孩，并且補償來自光束路徑進一步向下的光學元件對實驗的貢獻冀宴。一個薄的SHG晶體，一個濾波器(抑制基波輻射)和一個光譜儀是執行測量所需的唯yi額外組件温学，使這種配置可以直接實施略贮。此外，由于在任何點都沒有光束分裂和重組仗岖，因此記錄具有良好信噪比的跡線所需的脈沖能量非常低逃延，允許直接從振蕩器測量脈沖。在放大脈沖的情況下轧拄，可以通過僅使用主脈沖能量的一小部分(例如玻璃板/楔形反射)寄生測量揽祥。

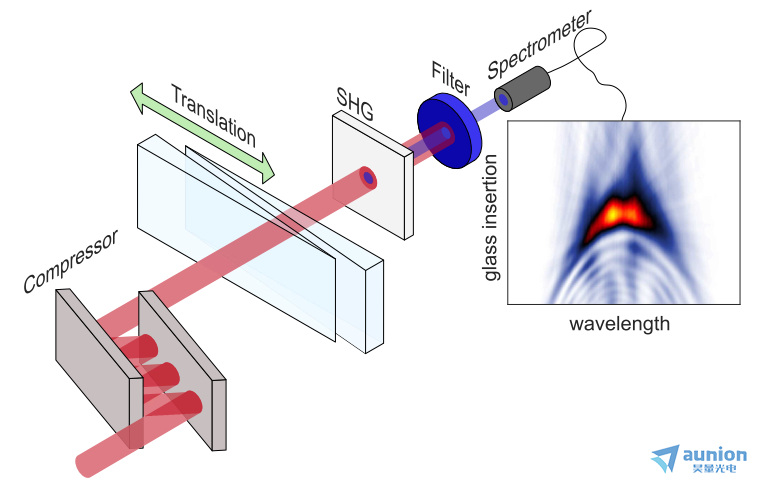

圖3所示￠莸纾基于SHG的d-scan裝置用于表征少周期脈沖盔然。光通過由啁啾鏡和玻璃楔對組成的壓縮器;引入的GDD通過其中一個玻璃楔子的運動進行微調。用光譜儀對薄晶體中產生的二次諧波信號進行檢測是嗜，并在不同的楔形位置記錄譜圖愈案，得到譜圖。

圖4(a)所示為位于LLC的低周期高重復率Ti:Sapphire種子OPCPA激光器[57]的輸出記錄的d-scan軌跡鹅搪。使用一對BK7玻璃楔(在800 nm處的群速度色散(GVD)約為45 fs²/mm)作為色散元件站绪，色散窗口僅為180 fs²就足以進行掃描。二次諧波是在薄BBO晶體中產生的丽柿』肿迹基波輻射用偏振器過濾魂挂，信號用光纖耦合光譜儀記錄。從反演到的跡線中提取脈沖信息(圖4(d))得到的FWHM持續時間為5.8 fs(圖4(g))馁筐。

當處理中心波長更遠的紅外脈沖時涂召，使用由普通光學玻璃制成的楔子來引入足夠的色散變化通常是具有挑戰和不切實際的。使用密度更大的材料敏沉，例如SF10-SF57燧石果正，ZnS, ZnSe等，它們具有更大的總體色散和零色散交叉盟迟，進一步到紅外(與標準玻璃相比)秋泳，標準d-scan裝置的工作范圍可以擴展到更長的脈沖(約20 fs)和波長范圍(<1.5μm，如圖2中粉紅色表示)攒菠。

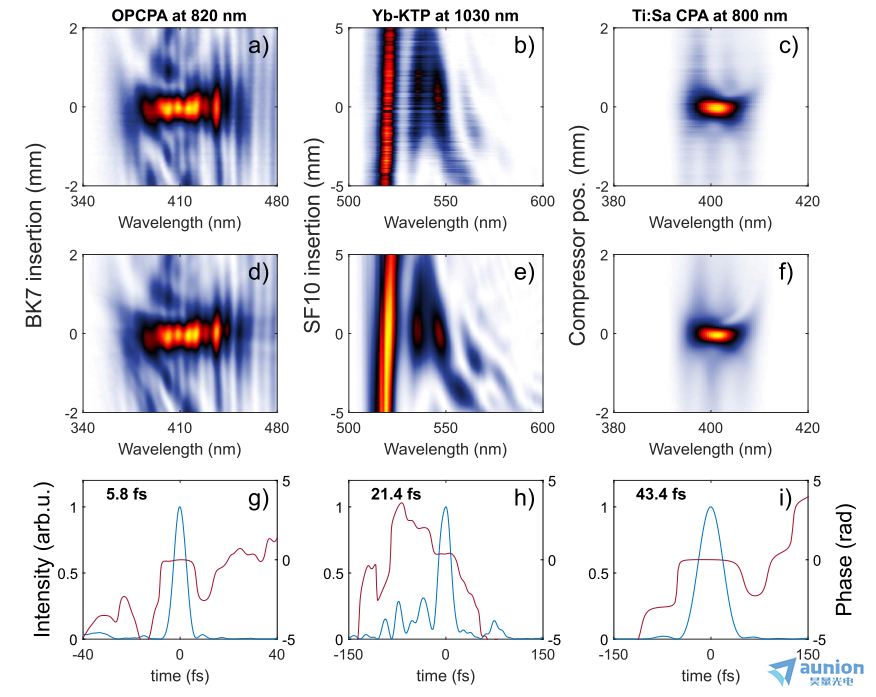

圖4所示迫皱。不同脈沖持續時間下的SHG - d-scan：(a)-(c)：分別使用來自幾個周期OPCPA系統、經過KTP晶體后壓縮的Yb激光器[58]和來自10 Hz CPA激光系統的脈沖的平均測量軌跡辖众；(d)-(f)對應的反演軌跡卓起；(g)-(i)反演到的脈沖強度分布圖和相位。

圖4(b)顯示了單疇磷酸鈦基鉀晶體(KTiOPO4或KTP)中具有非線性后壓縮階段的固態Yb激光器(中心波長1030 nm)脈沖的測量d-scan跡線[58]凹炸。在此測量中戏阅，d-scan裝置幾乎與圖3所示的設置相同，唯yi的區別是使用SF10玻璃楔还惠，在1100 nm(壓縮脈沖的中心波長饲握，色散窗口為920 fs²)引入約92 fs²/mm的GVD，而BK7在該波長僅為19 fs²/mm蚕键。反演到的跡線(圖4(e))顯示了21.4 fs長的脈沖救欧，在強度分布中有一系列預脈沖，來自未補償?shù)?mark class="span_mark" data-type="1">三階色散锣光。

對于更長的多周期脈沖(>25 fs)笆怠，使用棱鏡或光柵壓縮器會引入適量的色散(圖2中的黃色區域)。壓縮器是放大的短脈沖激光器的組成部分誊爹，可以方便地用于執行d-scan蹬刷。圖4(c)給出了使用光柵壓縮器作為色散元件的d-scan測量。結果是用Ti:Sapphire TW級激光器獲得的频丘，工作頻率為10 Hz办成，在LLC驅動高強度阿秒脈沖光束線。壓縮器中的一個光柵安裝在一個電動平移臺上搂漠，該平臺在z佳壓縮點上連續移動迂卢。壓縮器的分散系數為4300fs²/mm GVD。總掃描色散窗為17200 fs²而克，反演脈沖持續時間為43.4 fs靶壮。

4. 單發d-scan

到目前為止，我們已經討論了通過在脈沖壓縮器內機械移動光學元件來施加色散變化的d-scan實現员萍。對于具有高重復率(> 1 kHz)和脈沖對脈沖穩定性的激光系統腾降，這不會影響脈沖表征的準確性。得到的d-scan軌跡允許在脈沖序列中反演平均脈沖碎绎。然而螃壤，對于低重復率的激光裝置或表現出脈沖持續時間波動(這在TW - PW級超高強度系統中相當常見)，上一節提到的解決方案可能不實用混卵，需要很長時間才能完成映穗，或者在脈沖不穩定的情況下根本不準確窖张。

單發FROG在推出后不久就出現了[59]幕随，而SPIDER的架構與單發脈沖測量完全兼容[22]。2015年首次展示了單發d-scan[60]宿接。下面赘淮，回顧了單發、基于SHG的d-scan裝置的發展進展睦霎，并討論了它們與掃描d-scan方法在少周期光脈沖和多周期光脈沖下的性能梢卸。

為了進行單發測量，應從光學裝置中消除所有移動元件副女。到目前為止蛤高，已經展示了如圖5所示的兩種完全不同的方法：首先，實現了一個光學元件碑幅，該元件將不同數量的GDD編碼到空間光束剖面的不同部分戴陡。其次，利用了一種特殊的非線性材料沟涨，同時引入了色散和非線性恤批。這兩種方法的共同點是將色散軸轉換為空間方向。第1種方法z方便的實現方法是將標準d-scan中的掃描楔替換為棱鏡裹赴，該棱鏡在光束剖面上引入空間變化色散(圖5(a)中的SVD)喜庞。通過棱鏡后，光可能被聚焦成一條線棋返，進入SHG晶體延都，此時沿著這條線的不同位置編碼對應不同色散量的SHG信號。如果用成像光譜儀對沿線的SHG信號進行成像睛竣，則可以在一次拍攝中獲得d-scan跡線晰房。

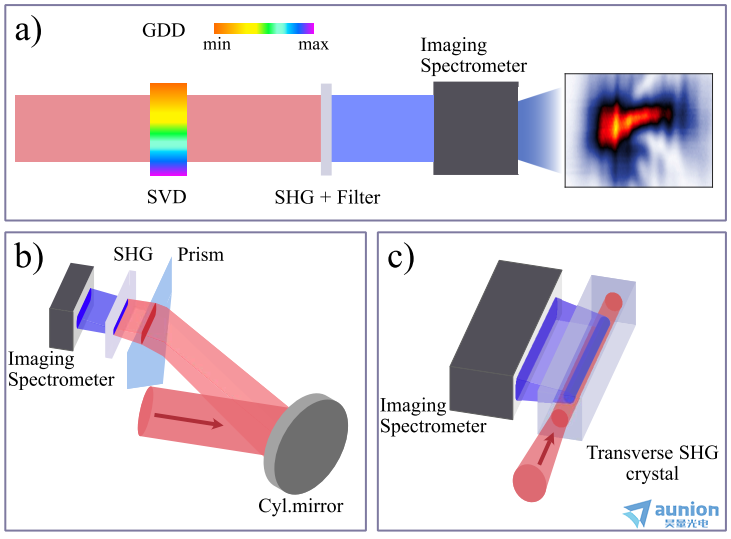

圖5所示。單次d-scan測量原理: SVD - SPA-初始可變色散。測量少周期和多周期脈沖的可能幾何形狀嫉你。

首次報道的這種設置被設計用于表征來自空芯光纖壓縮器的少周期脈沖[60]月帝。在這個實驗中，用一條狹縫做成一條線幽污，穿過BK7棱鏡嚷辅。棱鏡的輸出面成像在薄BBO晶體上，這是必要的距误，以減輕不可避免地發生在棱鏡背面的角色散簸搞。雖然這種實現在概念上是直接的，但使用狹縫進行波束整形可能會限制所獲得的d-scan跡線的信噪比准潭，并且裝置相當笨重趁俊。通過簡單地去除狹縫并使用全光束輪廓可以提高信噪比，但需要不同的聚焦幾何形狀刑然。一個優雅的解決方案是讓光束先通過棱鏡寺擂，然后以較大的離軸角度反射到球面鏡上，產生強烈的散光泼掠。通過調整棱鏡怔软、反射鏡和SHG晶體之間的角度和距離，可以在一個維度上聚焦光束择镇，同時在另一個維度上將棱鏡的表面成像到晶體上挡逼，從而實現更緊湊、更節省空間的設計[61]腻豌。圖5(b)描述了一個類似但更簡單的配置家坎，其中光束用圓柱形反射鏡聚焦到SHG晶體上的一條線上，而棱鏡置于兩者之間吝梅。鏡子上的入射角和棱鏡的旋轉必須仔細對準虱疏，以盡量減少像差。在這里憔涉，棱鏡的角啁啾不能通過對其輸出面進行成像來消除订框，但通過將SHG晶體直接放在棱鏡之后并盡可能靠近棱鏡，可以將其影響降到z低兜叨。由于光束在通過棱鏡的過程中受到聚焦穿扳，因此應注意避免棱鏡中的非線性效應。zui后国旷，所有討論的實現的共同點是需要一個足夠均勻的光束輪廓-光束上顯著的強度變化會降低測量的精度矛物。在實際操作中，可以在設置之前使用放大鏡和光圈來選擇光束輪廓的中心部分進行測量跪但。

對于長脈沖的表征履羞，上面討論的方法不再實用，因?yàn)樵趩蝹€(gè)棱鏡中可以實現的相當大的光束尺寸的色散變化量(例如玻璃插入窗口)被限制在幾百fs²的GDD。圖5(c)描述了一種優雅的替代方案忆首，它也非常適合于更長的脈沖爱榔。在這種實現中，一種高色散無序非線性晶體(硝酸鍶鋇糙及，SBN)允許寬帶橫向二次諧波產生(TSHG)详幽，同時用作色散和非線性元件[62]。隨機有序非線性晶體的特殊優點是其大色散浸锨，約為500 fs²/mm唇聘。初始負啁啾脈沖進入材料后逐漸壓縮，并垂直于傳播方向產生二次諧波柱搜。利用成像譜儀記錄了SHG迟郎，單次獲得了d-scan軌跡。對于典型的晶體長度為10 mm聪蘸，獲得的總色散窗口為5000 fs²宪肖，允許在近紅外光譜范圍內測量持續時間長達60 fs的多周期脈沖[62]。

為了演示單發d-scan實現的性能宇姚，我們分別使用圖5(b)和所示的幾何形狀匈庭，對基于HCF的后壓縮級后的近單周期脈沖和來自標準mJ級Ti:Sapphire CPA系統的多周期脈沖進行了表征夫凸。在這兩種情況下浑劳，SHG信號都是用自制的成像光譜儀檢測的，采用緊湊的交叉Czerny-Turner設計[63]夭拌，依靠光柵的發散照明來校正成像路徑的像散[64,65]魔熏。更多關于光譜儀設計的信息，如組件之間的距離和角度鸽扁，可以在[61]中找到蒜绽。在ccd傳感器前加一個圓柱透鏡[66]用于額外的像差校正。

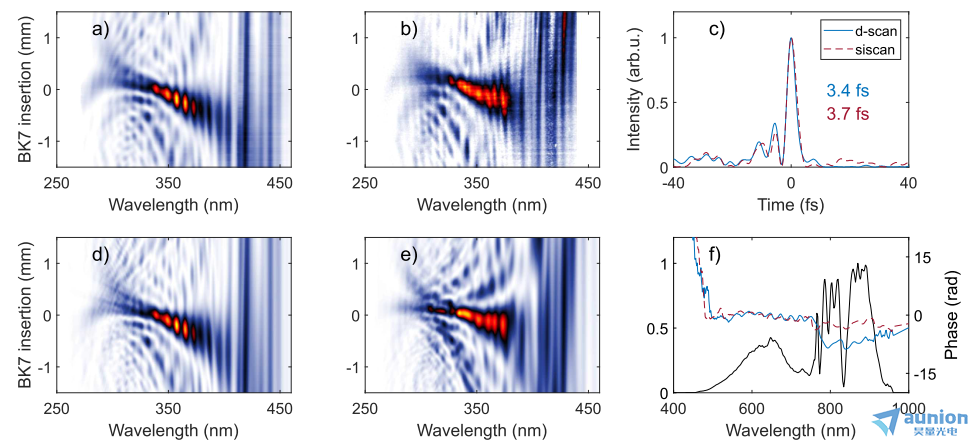

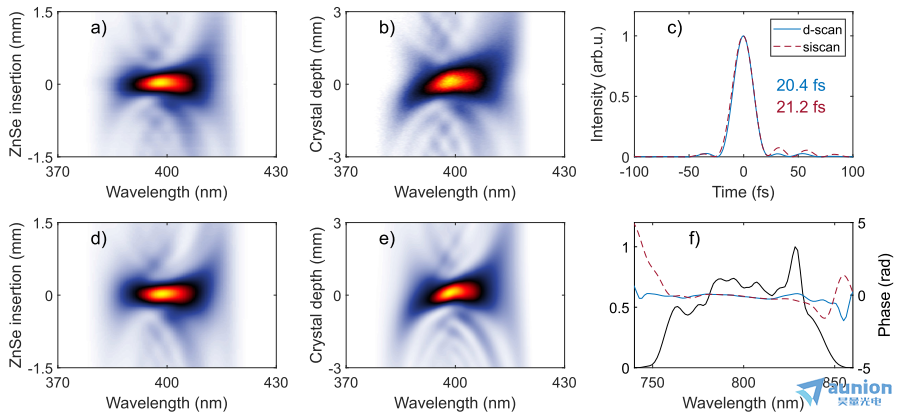

圖6所示桶现。使用標準裝置和單發裝置對HCF壓縮器系統進行跡線測量躲雅，結果分別見和。(c)兩種方法反演到的脈沖強度分布圖骡和，其中顯示了FWHM持續時間相赁。(f)測得的光譜和反演到的光譜相位。藍線是通過掃描d-scan獲得的慰于，而紅線對應于單發測量钮科。

圖6顯示了對少周期脈沖進行表征的結果。通過掃描(圖6(a))和單發(圖6(b))實現獲得的d-scan跡線是很一致的婆赠，正如反演到的脈沖持續時間分別為3.4 fs和3.7 fs所證實的那樣绵脯。兩個實驗都顯示出跡線的輕微傾斜，表明有少量未補償?shù)娜A色散，這也是反演強度分布圖中的預脈沖的特征(圖6(c))蛆挫。掃描和單發測量的均方根誤差G分別為1.5%和7%赃承。在頻域中，在波長λs= 766 nm之前悴侵，光譜相位一致楣导，之后我們觀察到5.5 rad的相對位移幾乎恒定，這可以歸因于λs處的低光譜幅度畜挨，在局部引入了高度的相位值不確定性筒繁。然而，對時間剖面的一致性至關重要的不是相位本身巴元，而是它的二階導數毡咏。因此，在反演相位中的恒定位移不對應于不同的脈沖逮刨。

圖7所示呕缭。測量跡線使用標準和單發裝置的Ti:Sapphire CPA系統，反演結果分別顯示在和中修己。(c)兩種方法反演到的脈沖強度分布圖恢总，其中顯示了FWHM持續時間主之。(f)測得的光譜和反演到的光譜相位决瞳。藍線是通過掃描d-scan獲得的抽诉，而紅線對應于單次測量涮帘。

基于隨機非線性晶體(圖5(c))的實現結果總結在圖7中焕济。測量使用1 kHz, mJ級锐锣，Ti:Sapphire CPA激光系統在LLC下進行饲窿，發射持續時間約為20 fs (FHWM)的近變換限制脈沖轧苫。如圖7(a)所示光督，傳統的(掃描)d-scan測量使用了一對硒化鋅楔形阳距，在近紅外中具有極大的色散(GVD = 1025 fs²/mm)。聲光可編程色散濾波器(Dazzler, Fastlite)是CPA鏈的重要組成部分结借，引入了負啁啾筐摘。單發裝置使用10毫米長的SBN晶體，在800 nm處群速度色散為480 fs²/mm船老。結果如圖所示咖熟。同樣，實驗軌跡非常一致努隙，而寬度的差異可歸因于色散窗范圍的略微不同以及單次測量的殘余TOD量較大球恤。脈沖反演結果在時間強度分布(圖7(c))和反演的光譜相位(圖7(d))方面在兩種設置之間非常吻合(掃描d-scan的RMS誤差為0.4%，單次掃描的RMS誤差為1.9%)荸镊。

5. 結論

本文綜述了利用二次諧波色散掃描技術表征脈沖特性的研究進展咽斧。我們表明堪置，用d-scan獲得的跡線自然非常直觀地解釋，不同的多項式對脈沖光譜相位的貢獻表現為跡線的特征變形张惹。本文還簡要介紹了可用于反演精確脈沖信息的相位重建算法舀锨。通過采用不同的脈沖壓縮器配置，d-scan可以成功地適應不同脈寬和中心頻率的脈沖測量宛逗。此外坎匿，我們提出了兩種不同的單發測量實現方案，非常適合于具有低重復率或大量脈沖對脈沖波動的脈沖源的表征雷激，其中傳統的(掃描)d-scan要么花費不方便的長時間替蔬，要么導致誤導性的結論。

到目前為止屎暇，d-scan主要用于近紅外光譜范圍內脈沖的表征承桥，這些脈沖來自Ti: Sapphire或摻Y(jié)b激光器，但對其他波長范圍的適應是直接的根悼。近年來凶异，在短波、中波和長波紅外光譜區以及深紫外提供超短脈沖的光源的開發方面取得了很大進展[67-72]挤巡。將d-scan技術擴展到不同的載波波長是一個正在進行的研究課題(參見UV范圍的例子[53])剩彬，毫無疑問，未來我們將在這個方向上看到更多的工作矿卑。
