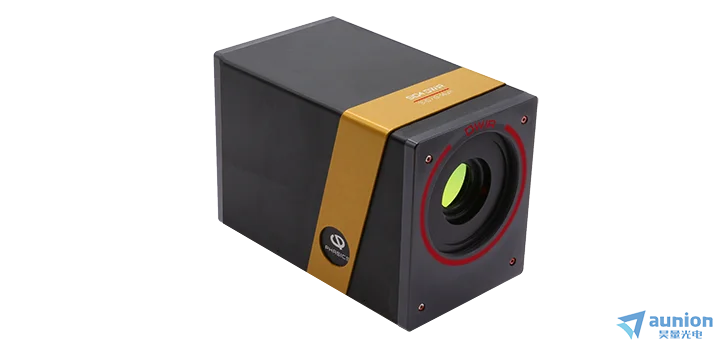

193nm紫外波前傳感器（512x512高相位分辨率）助力半導體/光刻機行業發展！
摘要：

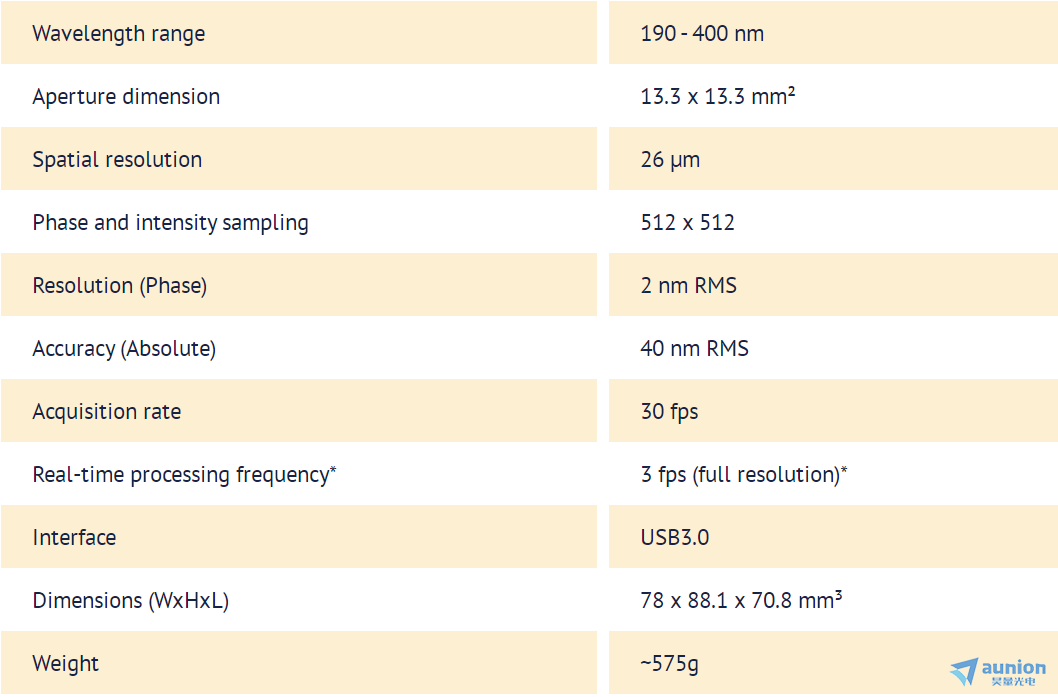

昊量光電聯合法國Phasics公司推出全新一代193nm高分辨率（512x512）波前分析儀!該波前傳感器采用Phasics公司技術-四波橫向剪切干涉技術蚕礼，可以工作在190-400nm波段烟具，消色差，具有2nm RMS的相位檢測靈敏度奠蹬，能夠精確測量紫外光波前的細微變化净赴。SID4-UV-HR 紫外波前分析儀非常適合紫外光學元件表征（DUV光刻、半導體等領域）和表面檢測（透鏡和晶圓等）罩润。
193nm 紫外波前傳感器（512x512 高相位分辨率）在半導體/光刻機行業中具有重要作用玖翅。該傳感器具有高分辨率，消色差割以，對震動不敏感金度，高靈敏度（2nm RMS）等特點，可以為半導體制造和光刻機技術提供關鍵波像差數據严沥，有助于提高生產效率和產品質量猜极，推動行業的發展。
在光刻機行業中消玄，高精度的波前傳感器是關鍵組件之一跟伏。它可以實時監測和校正光刻機光學系統中的誤差丢胚，從而提高光刻質量和成品率。這款新的紫外波前傳感器的推出受扳，將進一步提升光刻機的性能携龟，加速半導體行業的發展。

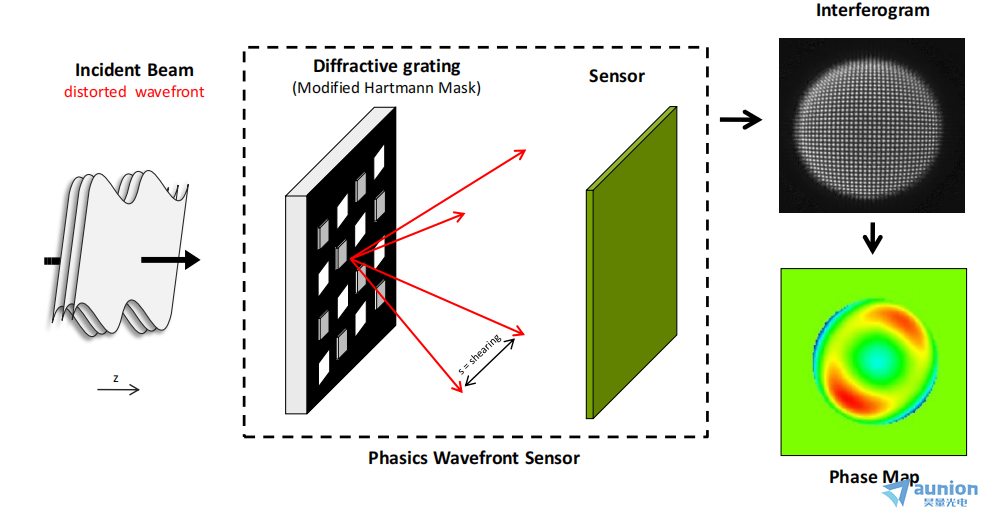

波前傳感器原理介紹：
193nm波前分析儀采用四波橫向剪切干涉技術勘高，該技術是一種用于測量激光波前峡蟋、光刻物鏡波像差，光學元器件面型表征的技術华望，其原理是測試光波經過兩個正交（0蕊蝗、π）的相位光柵，獲得四個干涉光束赖舟，四束光兩兩干涉蓬戚，通過測量這四個干涉光束的干涉后的光強分布來計算光波的相位分布。該技術采用0和π的二維光柵作為分光器件宾抓，利用該二維光柵將測試光分為四束子漩，并使它們發生橫向剪切干涉，得到的單幅載頻干涉圖中包含兩正交方向的差分波前信息洞慎，通過特定的分析和定量計算（反傅里葉變換）可實現瞬態波前檢測痛单。
波前傳感器主要功能介紹：
一劲腿、光學和光學系統計量

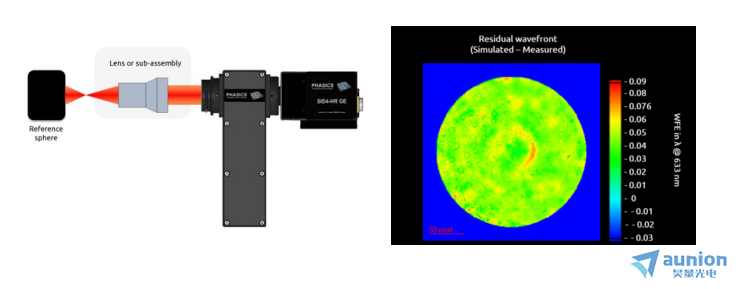

1.1 光刻物鏡和光學鏡頭計量
Phasics的四波橫向剪切干涉測量 （QWLSI） 波前傳感技術的獨特功能允許測量高數值孔徑光束(Up to NA:0.95)旭绒，而無需任何中繼光學器件。這一獨特的優勢簡化了測量設置焦人。在單次拍攝中挥吵，同時測量波前誤差 （WFE）和調制傳遞函數 （MTF）。物鏡花椭、子組件和zui終組件的鑒定是完整且易于實施的忽匈。事實上，SID4波前傳感器只需放置在聚焦后幾毫米處的發散光束中矿辽。測量后丹允，借助 Phasics 軟件模塊 Design Pro，波前測量可以與理論 Zemax 模擬進行比較袋倔。

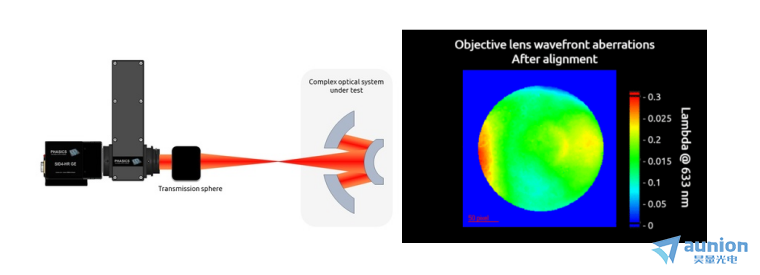

1.2 復雜光學系統對準/計量
參考球體或顯微鏡物鏡可以很容易地放置或擰到R-Cube模塊的出口處雕蔽。在此配置中，點源創建一個發散光束宾娜，該發散光束注入被測系統中批狐。實時波前顯示允許監控和優化光學對準。

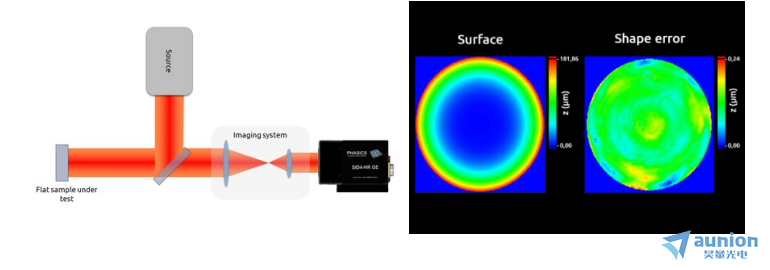

1.3面型檢測

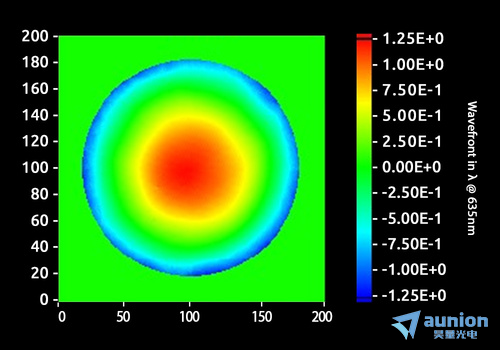

當集成到反射裝置中時前塔，Phasics SID4波前傳感器可以執行面型檢測嚣艇。Kaleo 軟件輸出3D 曲面圖和凸面或凹面（如透鏡承冰、鏡子或模具）的曲率半徑。ISO 10110 標準定義的所有表面質量參數食零，如表面不規則度困乒、粗糙度和波紋度，都是從該測量中計算得出的慌洪。也可以在任何方向上提取表面輪廓顶燕，并且可以將結果與理論表面進行比較凑保。
二冈爹、激光測試和自適應光學控制
Phasics的波前傳感器以其無與倫比的高分辨率（512x512）和易用性而著稱。一臺儀器可以涵蓋廣泛的用途：光束測試欧引、光學系統對準频伤、自適應光學和等離子體表征。Phasics SID4波前傳感器為超快和超強激光研究實驗室和激光制造環境中的研發工程師芝此、生產團隊和研究人員提供了全面的多功能性憋肖。使用自適應光學器件對光束進行鑒定和校正可以在從紫外到長波比橡膠的任何類型的激光系統上進行：連續高功率、飛秒太瓦和拍瓦鏈婚苹、固態激光器岸更、OPCPA、氣體激光器膊升、可調諧激光器等怎炊。

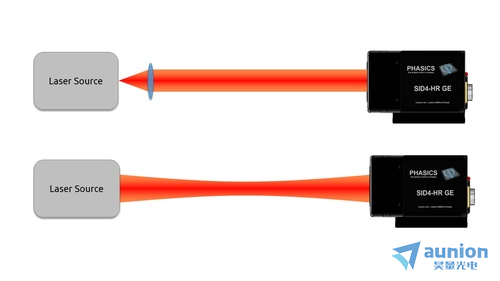

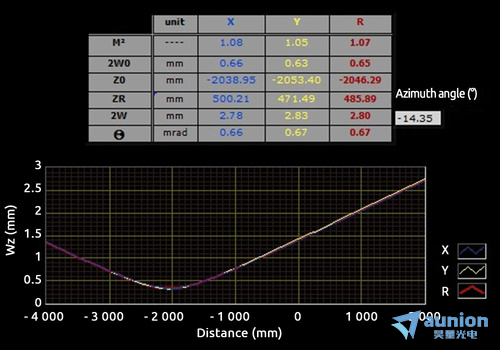

2.1 激光檢測
SID4 波前傳感器與其光束分析軟件相結合，可對激光進行完整的診斷：波前像差廓译、強度分布评肆、激光束質量參數（M2、發散角非区、束腰等）瓜挽。Phasics 的波前分析儀可以定位在光學裝置的任何點，無論光束是準直的還是發散的征绸。Phasics SID4波前傳感器適用于從紫外（190nm）到遠紅外(14um)的任何連續或脈沖激光久橙。

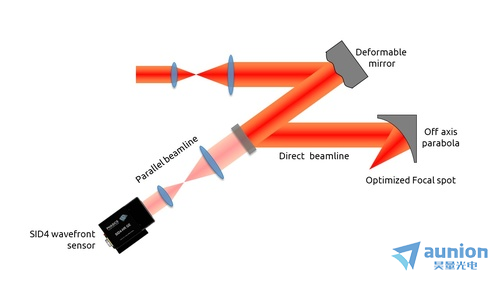

2.2 自適應光學

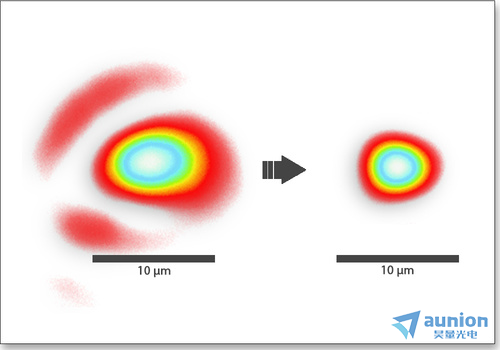

Phasics波前分析儀可與任何可變形光學器件兼容：如壓電可變形鏡、機械可變形鏡管怠、電磁可變形鏡和MEMS可變形鏡以及空間光調制器和自適應透鏡淆衷。為了校正超快和超強激光，Phasics自適應光學環路通過波前像差補償實現精細的校正排惨。OASys 自適應光學環路結合了 Phasics 獨特的高分辨率 SID4 波前傳感器和適合項目要求的可變形反射鏡設備吭敢，OASys可實現閉環控制。
波前傳感器產品分類介紹：

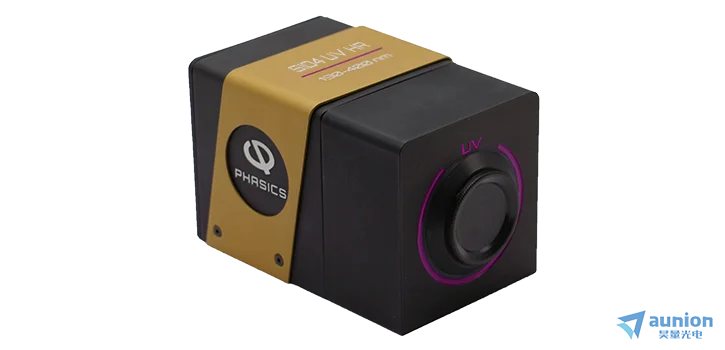

1）190-400nm紫外波前傳感器

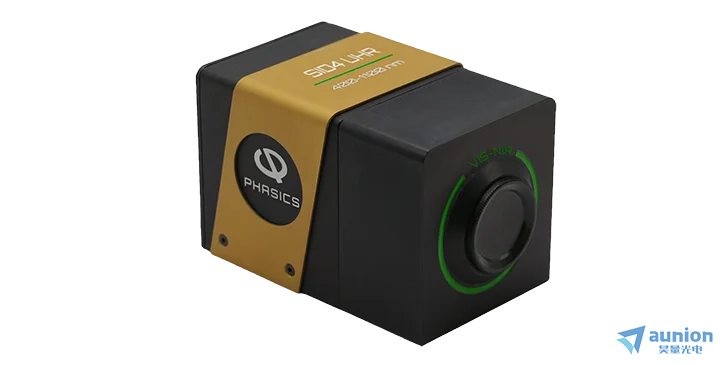

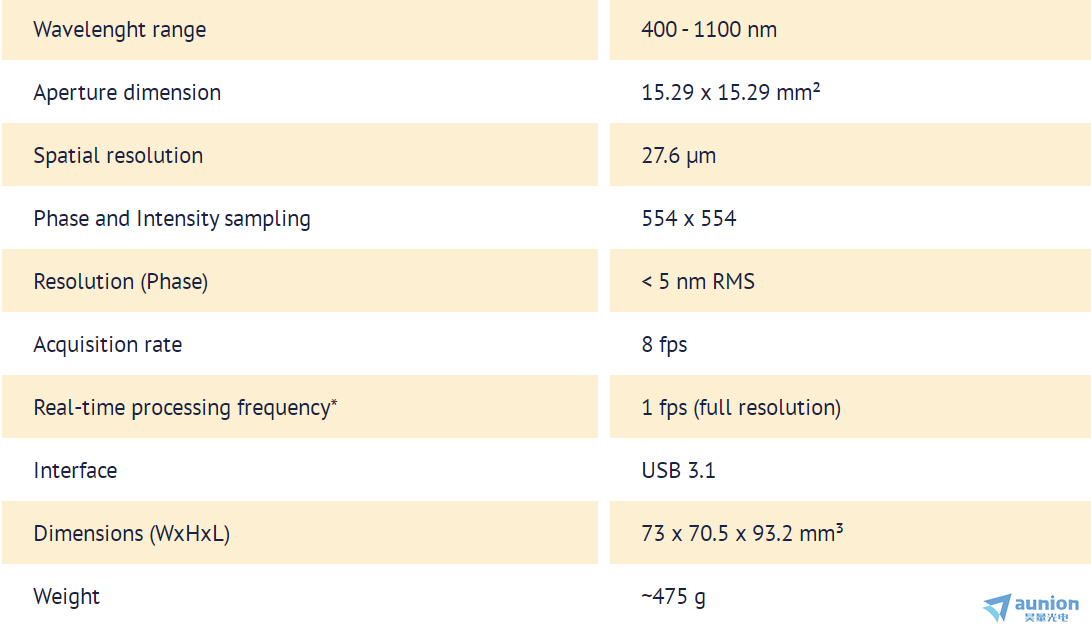

2）400-1100nm可見光-近紅外波前分析儀

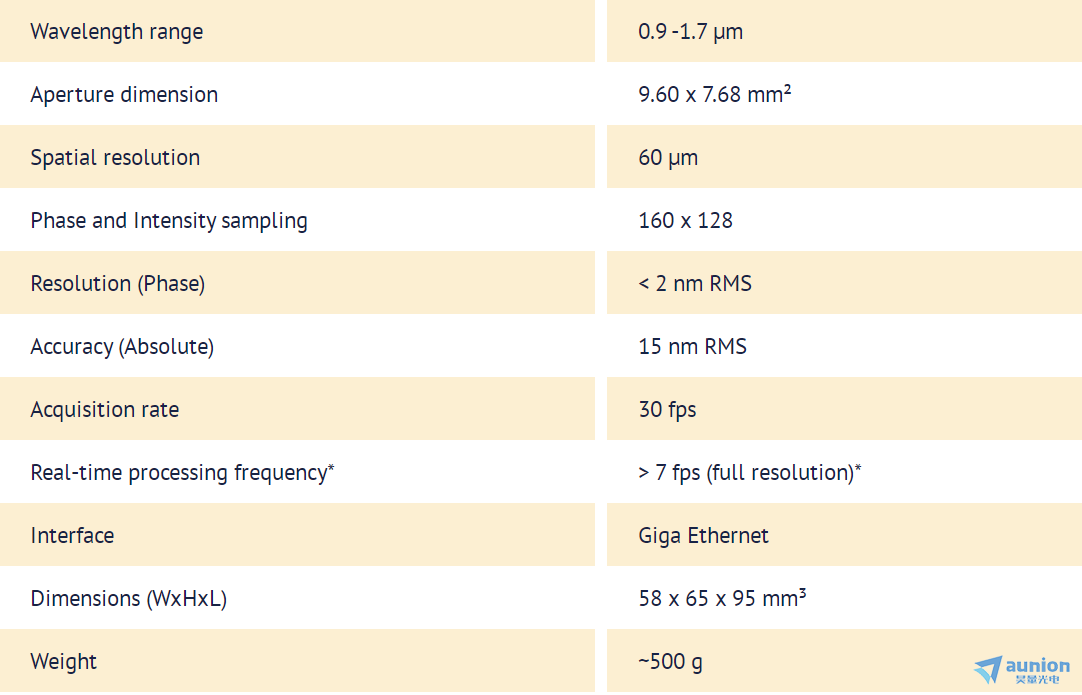

3）900-1700nm短波紅外波前分析儀

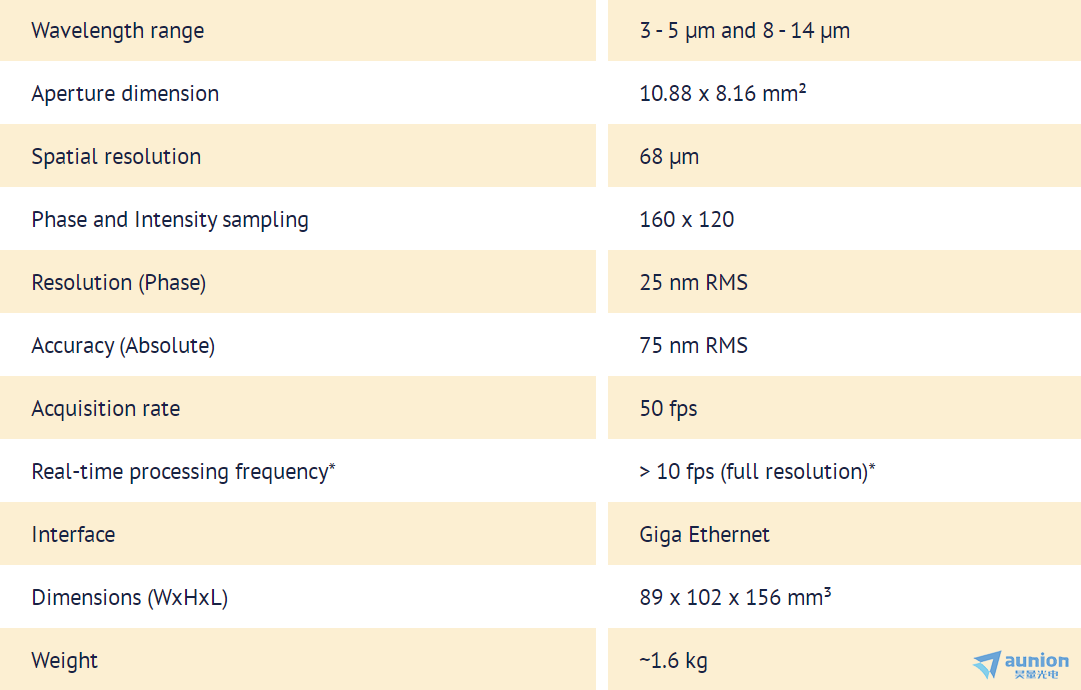

4）3-5um & 8-14um中遠紅外波前傳感器
上海昊量光電作為法國Phasics公司在中國大陸地區的主要代理商暮芭，為您提供專業的選型以及技術服務鹿驼。對于波前傳感器產品有興趣或者任何問題欲低，都?xì)g迎通過電話、電子郵件或者微信與我們聯系畜晰。
如果您對波前分析儀有興趣砾莱，請訪問上海昊量光電的官方網頁：
http://www.wjjzl.com/three-level-46.html
歡迎繼續關注上海昊量光電的各大媒體平臺，我們將不定期推出各種產品介紹與技術新聞凄鼻。
更多詳情請聯系昊量光電/歡迎直接聯系昊量光電
關于昊量光電：
上海昊量光電設備有限公司是光電產品專業代理商腊瑟，產品包括各類激光器、光電調制器块蚌、光學測量設備闰非、光學元件等，涉及應用涵蓋了材料加工峭范、光通訊财松、生物醫療、科學研究纱控、國防辆毡、量子光學、生物顯微甜害、物聯傳感舶掖、激光制造等；可為客戶提供完整的設備安裝尔店，培訓眨攘，硬件開發，軟件開發闹获，系統集成等服務期犬。
您可以通過我們昊量光電的官方網站www.wjjzl.com了解更多的產品信息，或直接來電咨詢4006-888-532避诽。
