高斯濾波器
高斯濾波器
同樣是以高斯函數作為低通濾波万栅，如果信號采樣時從-m到m佑钾，而且信號保持信號對稱，那么濾波器傅里葉空間內總是保持為實數部分烦粒，沒有虛數休溶，即不會產生相位延遲但是在實際中，采用信號總是從0或者1開始扰她，然后對一定信號進行采樣兽掰，因此高斯濾波器的卷積核應該保持如下的形狀，即采樣點從零開始徒役，并且保持左右對稱
如果放在連續的空間孽尽，那么應該是如下圖所示，高斯函數向右平移距離3廉涕，方差為0.5
頻譜范圍內描述為

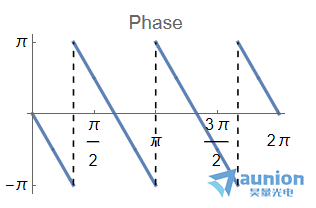

因?yàn)檎w向右發生平移泻云，因此多出了一項相位項

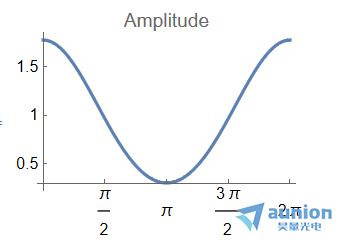

頻譜范圍內濾波振幅濾波效果保持不變，但是不同頻率的相位延遲發生變換
相位延時和群延遲

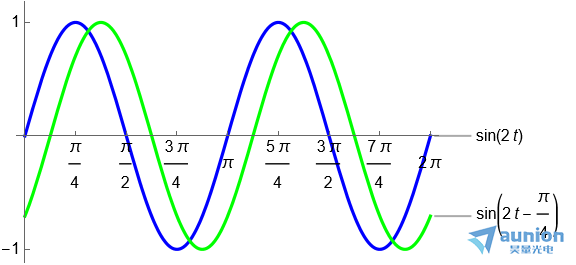

不同頻率下的相位延遲狐蜕，單位是弧度宠纯。相位延時指橫軸上相位的延遲。例如下面的例子中层释，綠色信號相對于藍色信號相位延遲為
婆瓜，但是橫坐標延時為
，所以相位延時=相位延遲/頻率
群延遲的定義為對相位延遲求關于頻率的偏導，可以描述不同不同頻率下不同信號的延遲
對于上述低通高斯濾波器廉白，因?yàn)橄辔谎舆t是現象的个初，所以相位延時是一個常數，群延遲為0猴蹂。

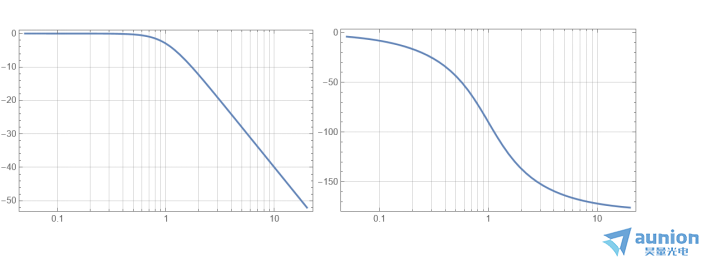

假設一個2階低通巴特沃斯濾波器院溺，截至頻率為1Hz，那么他的波特圖如下磅轻，左圖如振幅特性珍逸，右圖為相位特性

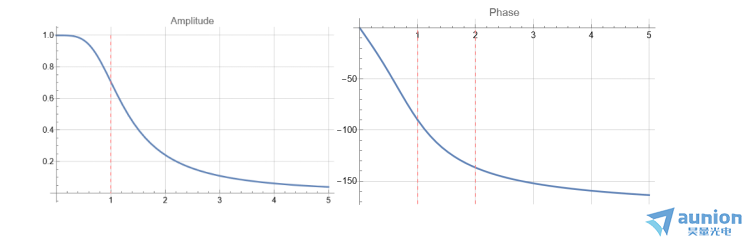

將橫坐標改從對數改成線性

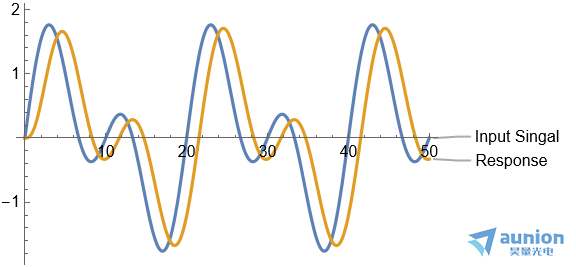

因?yàn)樵?到1Hz范圍內，相位延遲是一個線性關系聋溜， 因此群延遲也是相同的谆膳。下圖中原始信號是0.1Hz和0.05Hz兩個正弦信號組成，因?yàn)橛邢嗤难訒r(shí)撮躁，所以經過濾波器后漱病，輸出的響應發生滯后，整體形狀還是保持相同的把曼。
