吉布斯現象
吉布斯現象
當一個信號被截?cái)嗪笞颍財喑龅牡胤綍?huì)出現一個非常高的頻率。如果對信號濾波后這里會出現震蕩
假設信號函數為

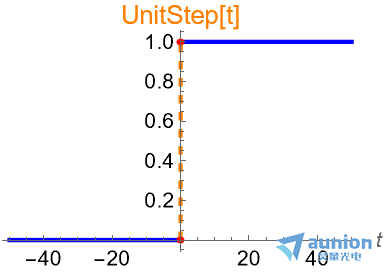

信號y(t)的時序圖
其傅里葉變換形式為

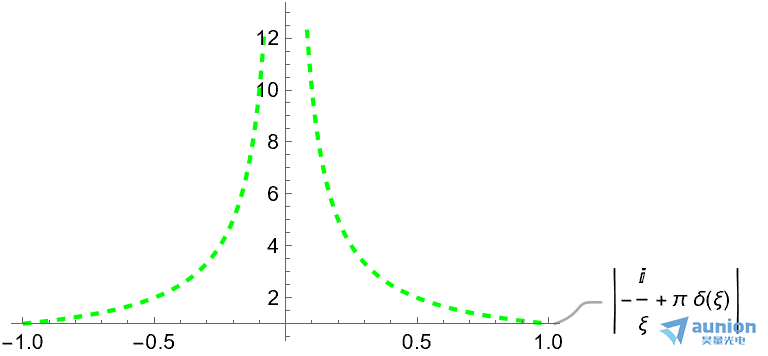

信號頻譜振幅
如果對傅里葉頻譜上加上一個濾波
拼余，a表示濾波器范圍污桦，a越大，濾波范圍也越大匙监。經過逆傅里葉變換后得到
隨著濾波器范圍越來越大凡橱，邊沿震蕩越來越小。

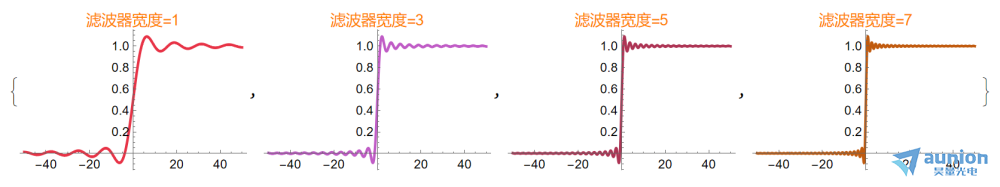

不同濾波器寬度下舅柜，吉布斯的現象
一般信號都會在邊緣有一個截?cái)嗨笪疲虼诵盘?hào)經過濾波后，都是邊緣的位置致份，誤差就相對大些变抽。
一維信號例子
取一段離散的正弦信號為例，進行濾波后后看信號的變化

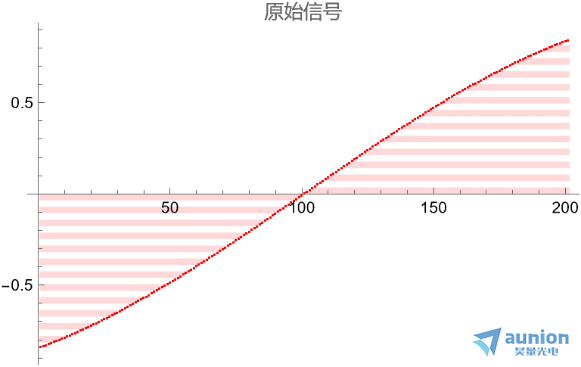

信號時序圖

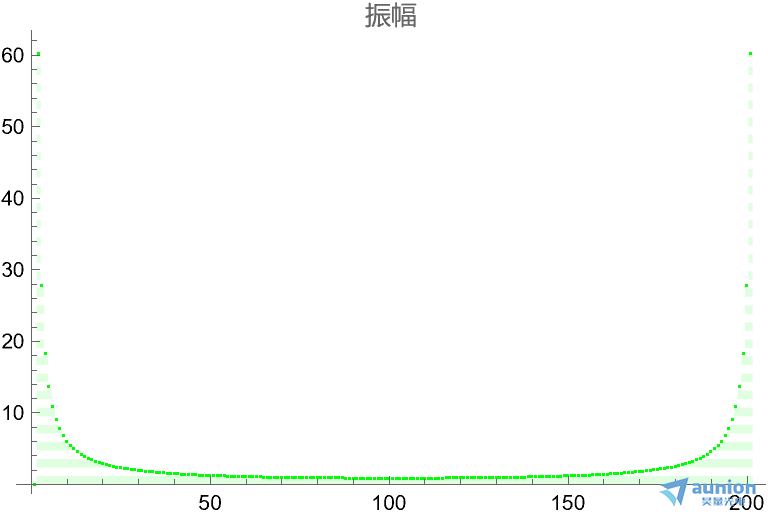

信號振幅圖
將信號中的64~141個點的振幅賦值為零后氮块，邊緣的振鈴現象變得明顯

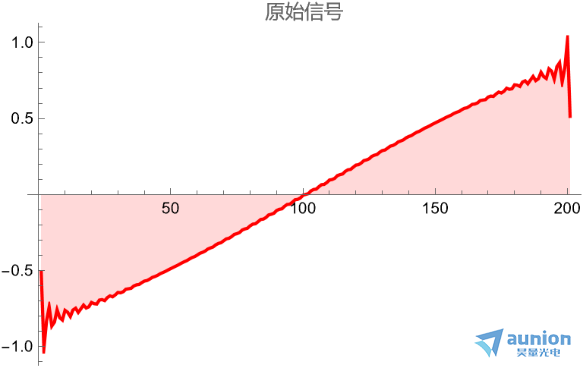

濾波后的時序圖
濾波后的振幅圖
二維信號例子
在一個方形圖形中绍载，建立一個矩形。圖形的長度和寬度都是601

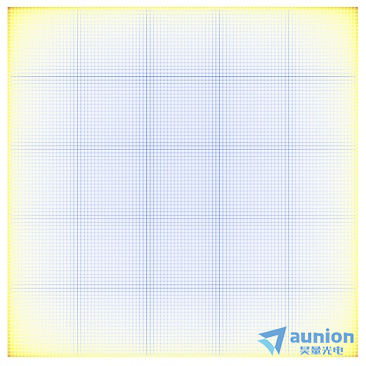

因?yàn)榇蟛糠侄际瞧矫嫣喜酰愿道锶~平面占據的主要是低頻部分击儡，只有在圖像邊緣，以及圖像紅色與藍色部分蝠引，有一些高頻的成分阳谍，傅里葉頻譜圖如下圖所示
對上述傅里葉頻譜圖做濾波效果，濾波是令22到591像素都置零螃概，因此其傅里葉頻譜圖如下所示矫夯，其中紅色部分表示其頻譜為零，只有其邊緣非常小一部分人就保留原理的信息
濾波后的效果如下圖所示吊洼，在變換陡峭的部分训貌，存在吉布斯的現象，抖動比較厲害
上述圖片第55行冒窍，可以看到比較嚴重的抖動
但是到了100行后递沪，抖動現象就減少了很多
