碳涂覆層光纖的主要特點预明，制備方式和使用環境缩赛，應用于抗氫氣氛侵蝕撰糠。 區別于常規密封用涂覆層酥馍，碳涂覆層具有優良的抗水汽和氫
侵蝕能力窗慎，那么碳涂敷層的結構特點和制備方式是怎么樣的苞也，相對于高聚物涂覆層，碳涂覆層的優缺點是什么瘫俊？在通訊和傳感行業术吗，碳
涂覆層的具體應用又是怎樣？下面讓我們來探討一下较屿。
密封光纖是在玻璃光纖上制備有抗?jié)B透（抗侵蝕）薄層。密封光纖可提高由光纖表面損傷造成的應力的穩定性隘蝎，并抑制擴散氫進入到光
纖的纖芯购啄。傳統聚合物包層可一定程度阻擋液態水（水汽）但是不能隔絕水分子或更小的氫分子的擴散。水分子加速光纖芯玻璃表面在
疲勞退化過程中的裂紋擴展嘱么。氫原子能夠在非抗侵蝕光纖中的纖芯中快速擴散并引起明顯的光學損耗。水和氫滲透發生在典型的通信環
境中曼振，當光纖在這種環境中使用時几迄，會導致明顯問題。另外冰评，在油井中使用光纖記錄數據時映胁，光纖將會暴露在高的氫壓力級別和高溫
下，這種條件會使標準光纖快速失效甲雅。盡管很多材料被用作密封光纖，但目前看來碳涂覆層可能是最有效的解決方法妆距。圖1展示了具有
碳涂覆和單層高聚物涂覆層的單模光纖函匕。

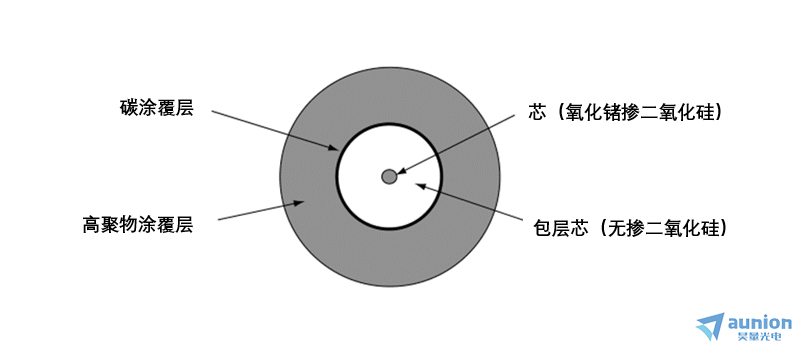

圖1. 具有碳涂覆和聚合物光纖的單模光纖（碳涂覆層的厚度被夸張表示）
像碳這樣的非延展性材料做抗?jié)B透涂覆層娱据，通常還需要用聚合物涂覆層去保護薄的抗?jié)B透層以避免劃痕或機械損傷。
歷史上有許多材料被用作光纖的抗?jié)B透層。有效的抗?jié)B透層能夠阻隔小分子擴散到相鄰層中剩。最近研究人員將光纖的抗?jié)B透涂覆層材料聚
焦到金屬噴涂層上忌穿。通過把光纖放入熔融金屬池可以抵抗靜態疲勞和氫滲透，對低損光纖做長距離的薄層金屬涂覆很困難结啼。厚金屬層可
以避免針孔效應掠剑，但增加的厚度通常會導致微彎損傷。短的金屬化的抗?jié)B透密封涂層被成功的應用到光纖上郊愧，這種微彎損耗依舊存在朴译，
但短距離應用属铁，這種金屬化涂覆層可以被工程師接受眠寿。
碳涂覆層光纖是在拉絲過程中就在石英表面涂敷上了碳層。厚度為20-50納米的碳可以使抗?jié)B透層抵御水和氫焦蘑，而不至于引起微彎損
傷。碳涂覆光纖被用來解決水下光纖的氫致?lián)p傷問題例嘱，保護敏感的摻鉺放大光纖，用于防止石油鉆探光纖傳感系統的破裂和變暗奢浑，防止
航空電子設備中緊密布線光纖的疲勞。同時類金剛石光學涂層可以為光纖設備提供硬的耐磨層腋腮，但這種“碳”涂覆層不能阻水殷费，也不防
氫。人們也試圖用金屬陶瓷保護光纖表面低葫。
通過光纖拉絲過程中蒸發濺射金屬的方式得到金屬涂覆層仍律，或者是在熔融金屬中對光纖拉絲嘿悬。如果在光纖上制備15-20微米的鋁涂覆
層，光纖平均應力為3.4GPa水泉，斷裂應力與應變速率無關善涨，還有些改進方法樣本的應力為6.3GPa，這種金屬涂覆層能阻礙光纖表面的水
分子運動草则。
對這些金屬涂覆層來說有些重要的問題是增加了微彎損失钢拧。金屬涂覆層和微彎相關的損耗有以下幾個原因：典型的金屬涂覆層比較厚。
彎曲傳遞到光纖上導致光纖和金屬涂覆層的半永久重塑炕横，產生局部微彎和相關的損耗源内。另外份殿，金屬涂覆層冷卻過程中的的熱收縮導致了
光纖的收縮應力嗽交，從而有橫向位移產生致使微彎。常規的操作夫壁，例如卷繞這些金屬涂敷層光纖也能導致?lián)p失。
銦涂覆層光纖沃疮，（銦-熔點156℃）盒让，有低的微彎損失，疲勞參數n=32司蔬，比非滲透光纖n=20的疲勞參數要高葱她。典型損耗為0.1-
0.2dB/Km撩扒，成絲纖維應力為3.5GPa。在有些環境中可以被應用吨些。
金屬涂覆層光纖可以使用搓谆，也能做出來，但是光損耗對很多應用來說還是太大豪墅∪郑基于Si3N4，SiC偶器，SiON，TiC和碳的非金屬化涂覆層
可用于低損耗抗?jié)B透涂覆層屏轰。在光纖拉絲過程中使用氣相沉積法制備這些高溫涂覆層颊郎。相比鋁對于氫的擴散阻止作用，這些無機涂覆層
（Si3N4霎苗，SiC，SiOXNY）可以直接阻斷氫且不至于引起微彎唁盏。
惠普（Hewlett Packard）實驗室使用幾種混合氣體搞了一個配方SixCyNzOw,用以油井?dāng)?shù)據采集，這個光纖可以在200℃的高濕腐蝕
環境下探測2%的壓力變化厘擂±サ混合SiH4，CO2刽严，NH3昂灵，碳?xì)浠衔餁怏w，N2和He氣用以沉積不同元素的薄涂覆層【蠹龋惠普的這個zuanli
展示了Si-C鍵對非滲透抗疲勞功能的重要性恕曲。O和N原子在沉積過程中幫助匹配物理性質，疲勞性能n在8-256之間渤涌，涂層厚度在10-67
納米之間。非密封光纖5GPa实蓬，密封光纖3.2GPa，但一定時間后安皱，非密封光纖的強度就會降低调鬓。

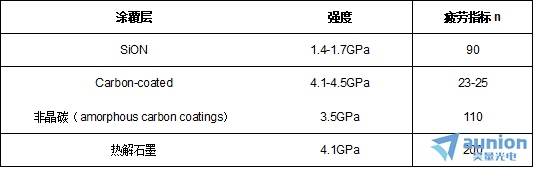

表1 不同碳（鍵）結構涂覆層光纖強度的對比
關于涂覆層的電學特征和性能之間的關系。碳（纖維）的電阻率和水及氫的擴散速率相關酌伊，典型的是類金剛石和石墨的區別。同時涂層
越薄居砖，強度越高虹脯。
圖2. 丙烯酸酯涂層水環境下強度變化

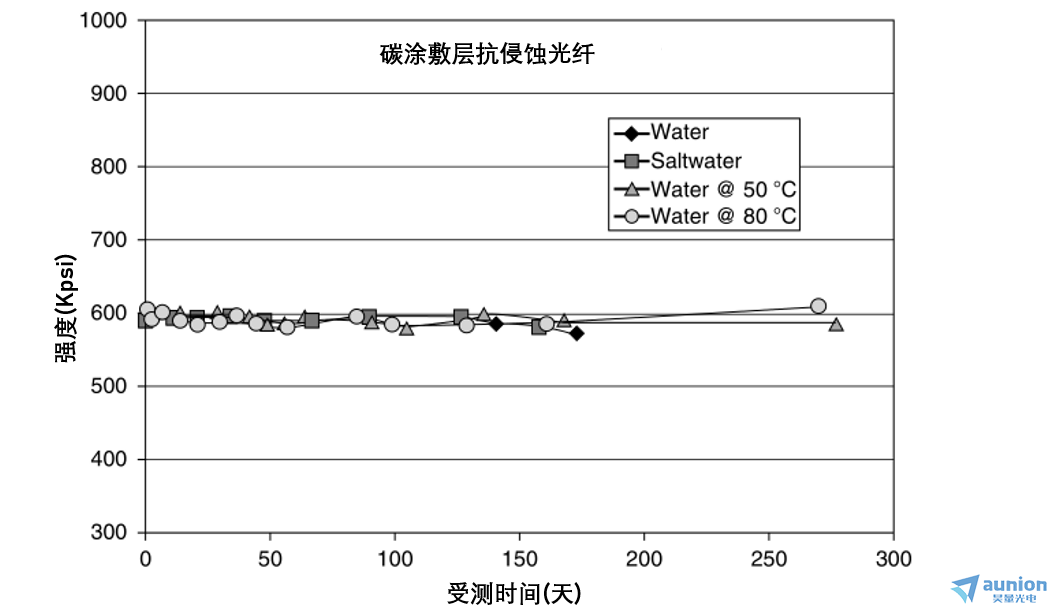

圖3. 碳涂覆層水環境下強度變化
關于光纖的碳涂層方法，碳涂層常在光纖拉絲過程后奏候。在光纖達到最終尺寸后馬上用像稀釋乙炔這樣的碳?xì)浠衔餁怏w處理循集，光纖的殘
余熱量致使碳?xì)浠衔餆岱纸狻＿@種玻璃表面的反應產生了化學氣相沉積咒彤。拉絲速度、前驅碳?xì)錃怏w咒精、反應器設計會影響沉積速率和光
纖密封性能镶柱。
碳涂覆層本身是薄脆的，并不能保護光纖免受機械損傷模叙。所以要在外面再涂一層聚合物奸例，當然標準丙烯酸酯涂覆層也可以被使用向楼，也有
用聚酰亞胺涂覆層用于高溫的。對一般制作工藝而言谐区，碳涂覆層需要高速湖蜕，但聚合物涂覆層需要低速。
用碳沉積反應器將空氣與光纖隔開宋列，并使玻璃表面和碳?xì)錃怏w在700-900℃下反應昭抒。當光纖以大于5m/sec拉絲時灭返，光纖拉絲爐的高溫
和反應區域非常長盗迟。這種速度下的碳反應器位于拉絲爐下的拉絲器熙含，有機氣體從一端引入罚缕，未反應的氣體從另一端排出。隨拉絲速度增
加怎静，反應區域縮小邮弹，碳反應器需要再調節。含碳?xì)湓拥某Ｒ姺磻?yīng)物包括甲烷蚓聘、乙炔腌乡、乙烯与纽、丙烷塘装、丁二烯急迂、三氯乙烯和苯氢哮。通常使用
半透明油墨作為顏色編碼袋毙，顏色標識在丙烯酸酯上面。黑色的半透明幽默可能使光纖看起來黯淡冗尤。
碳涂覆層抗?jié)B透光纖的應用
水下線纜
水下光纖可能受氫氣影響導致光損耗听盖，那么氫氣從哪兒來呢？金屬元件（鎧纜）產生電化學腐蝕裂七，從而產生氫氣背零，或者從某些類型的硅
基聚合物中釋放出氫氣腰吟。大多數情況，通過改進設計徙瓶，避免線纜同時用不同種類金屬毛雇，或避免致氫聚合物。典型的水下溫度為3-
20℃侦镇，氫和單模光纖纖芯的反應忽略不計。
增益光纖
碳涂覆層通常用來保護摻鉺放大光纖壳繁。非抗?jié)B透光纖的彎曲半徑限制與通常的光纖相同震捣，抗?jié)B透包層光纖的疲勞問題就被消除了，可允
許有加強光纖纏繞盤和更緊湊的放大模塊蒿赢。許多摻鉺光纖的關鍵使用成分與氫是高度反應的润樱。
航空電子設備
空間受限時，彎曲半徑需要更小羡棵，溫度和濕度循環使得光纖承受更大環境壓力。碳涂覆層光纖在這種易使非密封光纖疲勞失效的環境
中晾腔，有很好的作用舌稀。同時，碳涂覆層光纖比金屬涂覆層的密度低灼擂，載荷就小壁查。
地球物理傳感器
可能應用環境最大的挑戰是油井的井下數據采集剔应。油井里的光纖傳感系統會承受高達300℃和高壓力睡腿、水汽、腐蝕氣體（如硫化氫）峻贮，
以及高濃度級別的氫氣席怪。使用高壓力的水或其他液體將光纖傳感頭安裝在不銹鋼導管中。當井下的氫氣處于高溫狀態時纤控，光纖老化加
快挂捻。在這個溫度下，氫擴散加劇刻撒，光纖芯中的摻雜劑與氫的反應強度也增強。氫氣在光纖芯中形成有損-OH和Ge缺陷的程度極大依賴
于光纖芯玻璃的成分声怔。
一般井下環境高于150℃時選擇碳涂覆層比較合適，但需要與強度折中舱呻，強度可能只有0.7GPa醋火。使用低反應纖芯或增加包層里反應位
點濃度也可以提高光纖在高溫氫環境中暴露穩定性箱吕。
