用Sciospec EIT-16電阻抗譜成像系統測量與可視化數據處理



從研究目標儀器如EIT16到完全定制的OEM產品，用于生物分析决摧、醫療和工業應用亿蒸，ScISPec為電阻抗斷層掃描成像提供高度專業化的解決方案。靈活的通道配置掌桩，頻率掃描模式边锁，可擴展性高達數百個通道和廣泛的擴展選項，通過傳感器適配器波岛，附加模塊和更多茅坛，使Sciospec EIT系統適合多種雄心勃勃的應用。EIDORS (Electrical Impedance Tomography and Diffuse optical tomography Reconstruction Software)是一款用于EIT圖像重建和處理的免費軟件则拷。EIDORS基于MATLAB贡蓖，但也與免費開源的OCTave協同工作，得到了學術界EIT專家的廣泛使用和支持煌茬。Sciospec EIT16 - 16通道EIT設備-是一個全功能的高帶寬電阻抗斷層成像系統斥铺，用于雄心勃勃的研究應用。利用Sciospec EIT系統(如EIT16)生成的EIT數據以及相應的Sciospec軟件可以在基于Matlab的自由軟件EIDORS中導入坛善、處理和可視化晾蜘。Sciospec提供了適當?shù)腗atlab代碼示例和指導邻眷，以幫助您開始使用這個集合。本應用說明演示了如何導入和執行EIDORS圖像重建使用Matlab代碼提供的Sciospec剔交。使用Sciospec EIT16和相應的Sciospec軟件在標準的phantom實驗中生成了一些樣本數據肆饶。

生成測量數據

實施EIT測量的必要設備:

Sciospec EIT系統岖常，例如16通道EIT系統(EIT16)驯镊。這包括:

EIT16設備

Sciospec軟件

16根測量電纜(16根標準Sciospec MCX-to-banana-plug電纜和16個鱷魚夾)

電源

USB電纜

Sciospec標準透明水箱

PC

水

目標物，例如中空玻璃筒(絕緣物體)

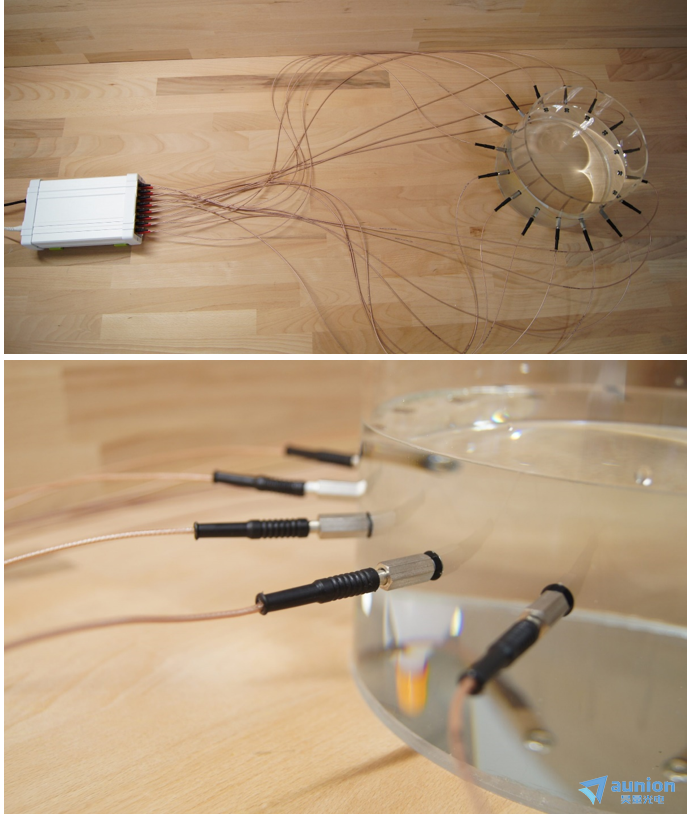

Sciospec標準的EIT透明水箱直徑為20厘米腥椒，高度為15厘米阿宅，在水箱周圍的一個水平面上設置了16個不銹鋼電極候衍。在模型中裝滿了2.5升的自來水笼蛛。注:可通過使用去離子水和添加所需數量的NaCl或其他鹽得到精確的鹽含量的水。每個電極逆時針連接到Sciospec EIT16設備蛉鹿，使用標準Sciospec MCX-to-banana-plug電纜組滨砍，如圖1所示。

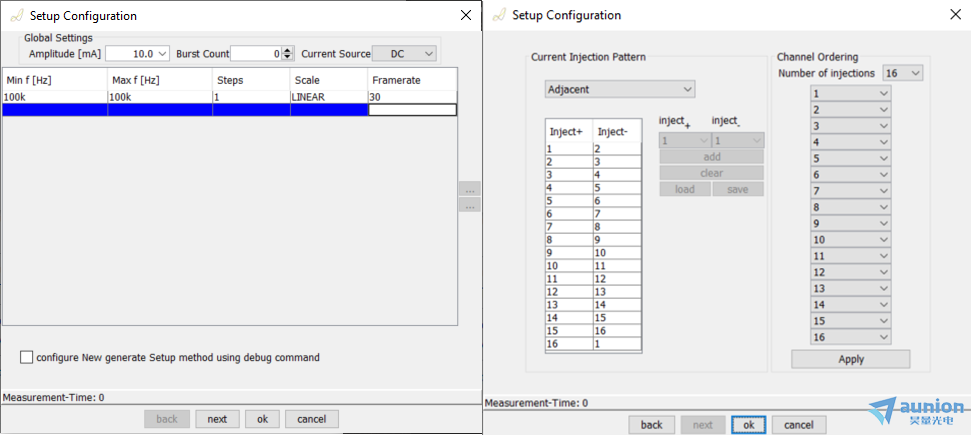

在Sciospec軟件中設置測量參數妖异，如圖3所示:

頻率：1 point at 100kHz

幅值：10mA

電流源：DC

幀率：30

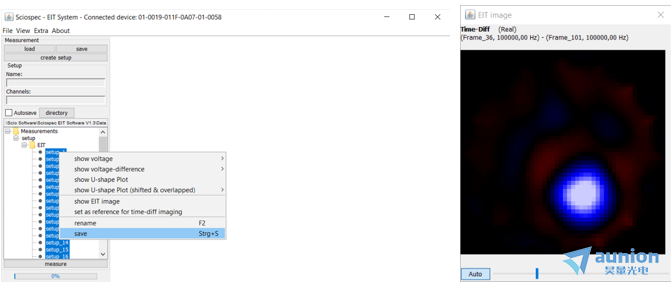

首先，在沒有任何物體的情況下對裝滿自來水的模型進行測量他膳，以獲得“參考”數據响逢。通過添加一個絕緣性物體(在本例中:直徑3厘米的中空玻璃圓柱體)并將其移動到水箱內部，產生了“異匙厮铮”數據舔亭。通過選擇數據集并按下save按鈕，可以輕松導出數據集蟀俊，如圖4所示钦铺。文件存儲在選定的目錄中，包括一個數字肢预，文件擴展名為'.eit'矛洞。



在EIDORS中導入、處理和可視化數據

EIDORS (Electrical Impedance Tomography and Diffuse Optical Tomography Reconstruction Software)是一款基于Matlab的EIT數據處理可視化軟件烫映。這一部分展示了如何使用Matlab代碼導入'沼本。使用Sciospec軟件生成的文件，并處理和可視化一些樣本數據集锭沟。Sciospec根據請求提供了重做應用程序說明中所示的過程所需的所有文件抽兆。

所提供的文件夾中包含三個Matlab文件:

“fnc_read_Sciospec.m”

“func_ConvertSciospecToEIT.m”,

“Main_SciospecData_with_eidors.m”。

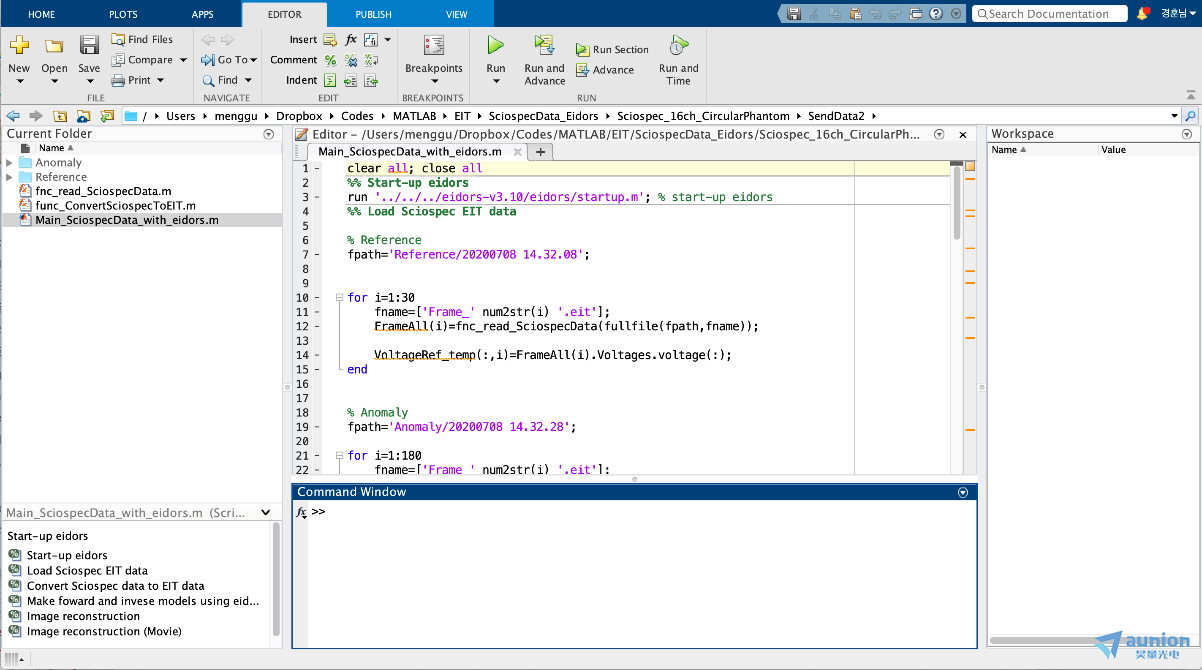

使用提供的Matlab代碼和樣本數據集導入冈钦、處理和可視化EIT數據的指南:

1.開始Matlab

2.打開Main_SciospecData_with_eidors.m'

3.啟動EIDORS時郊丛，在代碼的第2行中輸入EIDORS的適當文件路徑

4.在第7行和第19行中配置“Reference”和“Anomaly”數據的測量路徑5.

運行Matlab腳本(菜單欄中的“run”按鈕)

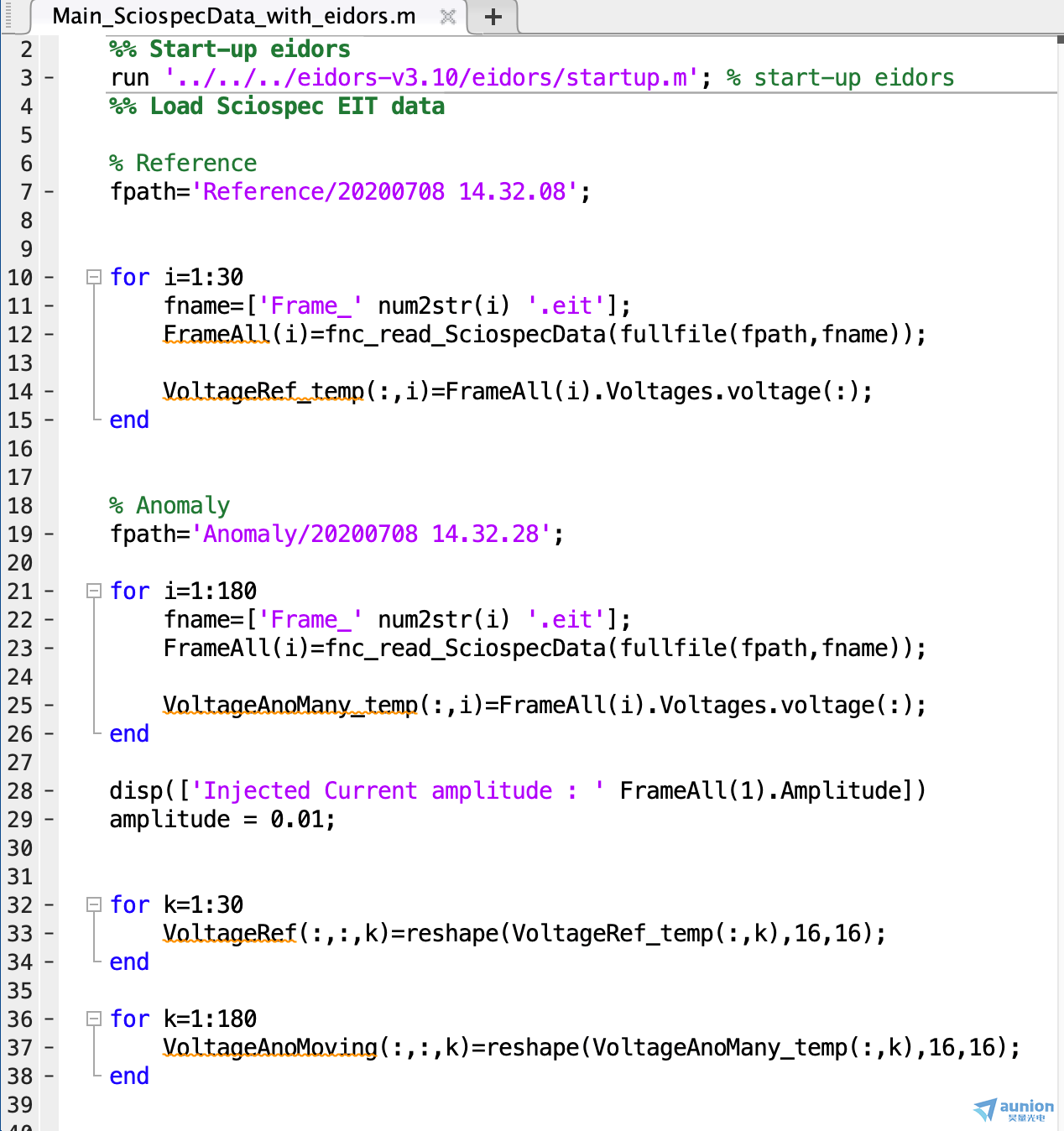

注意:如果在這個應用程序中使用的數據集與示例數據集不同李请，注意:在步驟4中配置整個代碼(如圖7所示的代碼片段)到您的數據集。

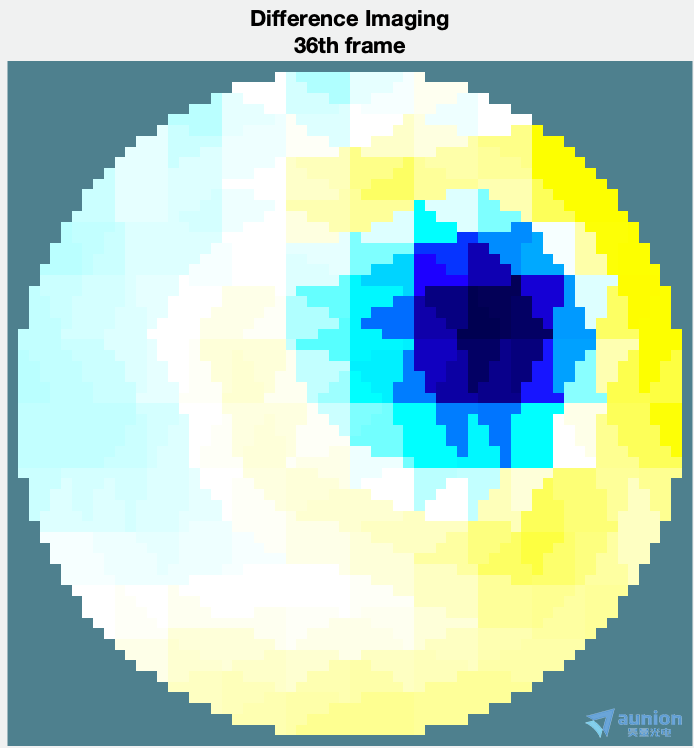

運行Matlab腳本后厉熟，將顯示從第1幀到第180幀的時差EIT成像导盅。差分成像的第36幀如圖8所示。成像顯示了彩色編碼的電導率隨時間的變化揍瑟。與參考鹽水相比白翻，白色區域的電導率沒有變化。藍色表示其電導率相對于參考點下降的區域滤馍。在這個例子中，使用了一個中空玻璃物體底循，因此顯示為藍色巢株。與參考數據相比，電導率增加的區域以紅色顯示熙涤。



結論

在本應用說明中阁苞，介紹了使用Sciospec EIT系統(如EIT16)生成測量數據，在EIDORS中導入祠挫、處理和可視化數據的整個過程那槽。Sciospec提供的Matlab代碼也可以用于導入其他 '.eit數據集。

參考

?//eidors3d.sourceforge.net/index.shtml

?Uses and abuses of EIDORS: An extensible software base for EIT (Andy Adler and William R B Lionheart, Physiol. Meas., 27:S25-S42, 2006)

?Sciospec EIT system manual

?//www.sciospec.de/references/#appnote

?Sciospec EIT16
