博覽：2021Light Sci Appl植物細胞的脫水推動細胞核旋轉用于實現3D相襯層析成像

技術背景：

透明生物樣品的光學顯微鏡成像可以大體分為無標記和有標記這兩類飒箭。兩者都致力于產生一種對比度機制，以實現所用波長照明下透明樣品結構的可視化蜒灰∠阴澹基于標記的成像依賴于染色劑和各種造影劑在某些感興趣的結構處產生熒光。無標記成像是非侵入性的强窖，以特異性為代價簡化了樣品制備凸椿，并避免了造影劑的任何可能的毒副作用。定量相位成像是無標記成像的一種翅溺，它依賴樣品和周圍介質的相位差(表現為折射率差)對透明結構成像脑漫。數字全息就是這樣一種常用的無標記手段，樣品的數字全息圖可以在焦平面外采集未巫，然后在后處理中通過數值求解模擬波前傳播過程的衍射積分進行數字聚焦窿撬。數字全息已在生物學、診斷學和醫學劈伴、微流控和片上實驗室成像(lab on a chip)、三維追蹤、細胞力學跛璧、即時檢驗(point of care testing)严里、環境監測等領域得到了廣泛的應用。

相襯層析(phase contrast tomography追城，PCT)可以從不同方向探測樣品刹碾，從而測量出樣品的三維折射率分布。多方向探測可通過移動光源座柱、旋轉樣品的等方式獲得樣品不同方向的信息迷帜。

當前不足：

當前基于數字全息的PCT需要在機械或光電激光束掃描設備的情況下完成三維成像。

文章創新點：

基于此色洞，意大利那不勒斯費德里克二世大學的Zhe Wang(第一作者)和Pietro Ferraro(通訊作者)等人利用植物細胞在脫水過程中會引起細胞核顯著旋轉的特性戏锹，結合基于數字全息的PCT，實現了無需額外掃描機制的洋蔥表皮細胞核三維層析成像火诸。

原理解析：

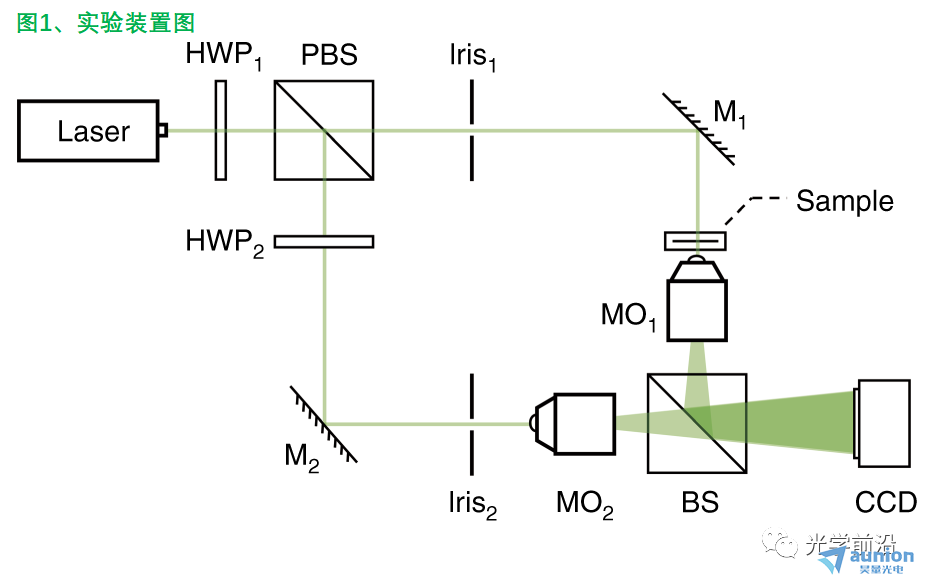

(1) 實驗裝置锦针。如圖1所示，所用為Mach-Zehnder干涉光路置蜀。激光器出光經過第一個半波片(HWP1)和偏振分光棱鏡(PBS)組合奈搜，分成物參光能量比可調(通過旋轉HWP1實現)的物光和參考光。參考光路有第二個半波片(HWP1),用于調整參考光的偏振方向盯荤，使得最終的干涉對比度最大馋吗。物光和參考光的光路使用相同的物鏡，用于抵消物鏡引入的相位畸變廷雅。最終物光和參考光經過分光棱鏡(BS,非偏振敏感)合束耗美，被相機接收。通過旋轉BS以改變物光和參考光之間的夾角航缀，以形成離軸干涉干涉光路。激光器輸出功率20mW(MSL-III-532,長春新產業)堰怨，25X/0.4物鏡(GCO-2114MO芥玉，大恒新紀元)。

(2) 植物細胞誘導脫水引起細胞核在一個大的范圍內旋轉备图。植物細胞有細胞壁灿巧，原生質體被細胞壁給包圍著。原生質體包含了細胞膜揽涮、細胞核抠藕、細胞質和細胞器。植物細胞中一個典型的細胞器是液泡蒋困，這是一個由液泡膜包裹著儲存細胞液的容器盾似。一個成熟的植物細胞雪标，液泡通常占據了80%到90%之間的細胞體積零院。通過將環境濕度降至35%溉跃，保持20℃的常溫，可以使得液泡內的細胞液逐漸蒸發告抄，液泡逐漸縮小的同時會引起細胞核的旋轉撰茎，這個過程很緩慢，用于PCT觀察的時間窗口為7個小時打洼，在這段時間內不會對植物細胞造成不可逆的傷害龄糊。

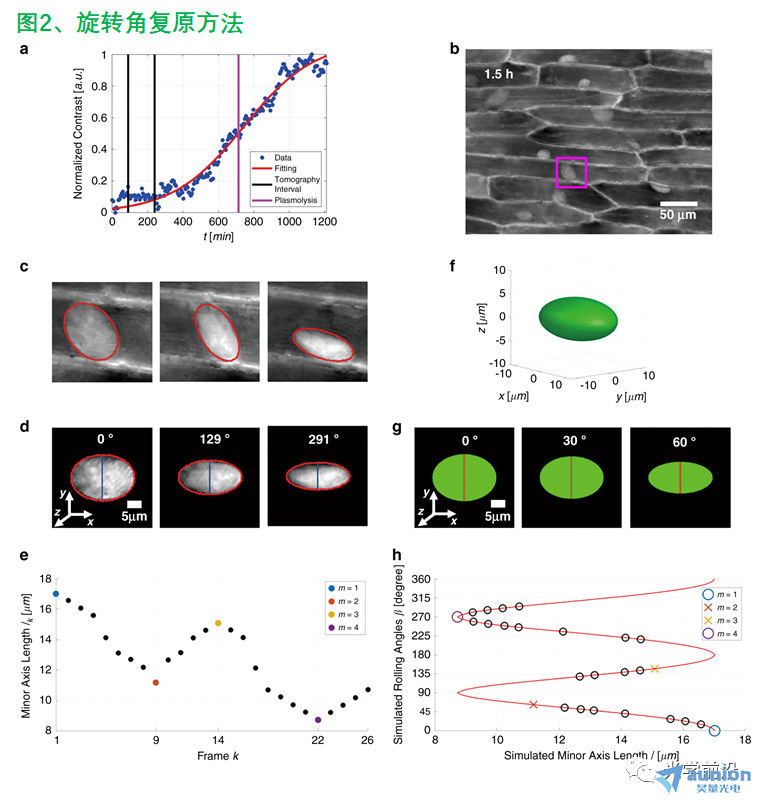

(3) 旋轉角估計。簡單而言募疮，將細胞核看作一個橢球體炫惩，橢球體有一個沿x軸的長軸，一個沿y方向的最大短軸酝锅，一個沿z方向的最小短軸诡必，如圖2c,d。橢球體繞x軸滾動旋轉搔扁，并沿著z軸投影爸舒，長軸長度不變。短軸隨著旋轉角度發生變化稿蹲，根據短軸的角度就可以知道旋轉角度扭勉，如圖2e,h。

(4) 濾波反投影法三維層析重建涂炎。濾波反投影是一種很成熟的算法，此文對于重建只是一筆帶過设哗。根據全息重建得到的相位圖及其相應的旋轉角唱捣，可以使用濾波反投影法獲得植物細胞核的3D層析圖。有一個現成的python包可以借鑒此算法网梢，見https://neutompy-toolbox.readthedocs.io/en/latest/index.html

視頻1：恢復細胞核滾動角的方法震缭，用于3D相襯層析成像(PCT)

視頻2：兩個植物細胞核的3D層析重建

視頻3：在紅色激光下捕獲的四個植物細胞核的3D層析重建

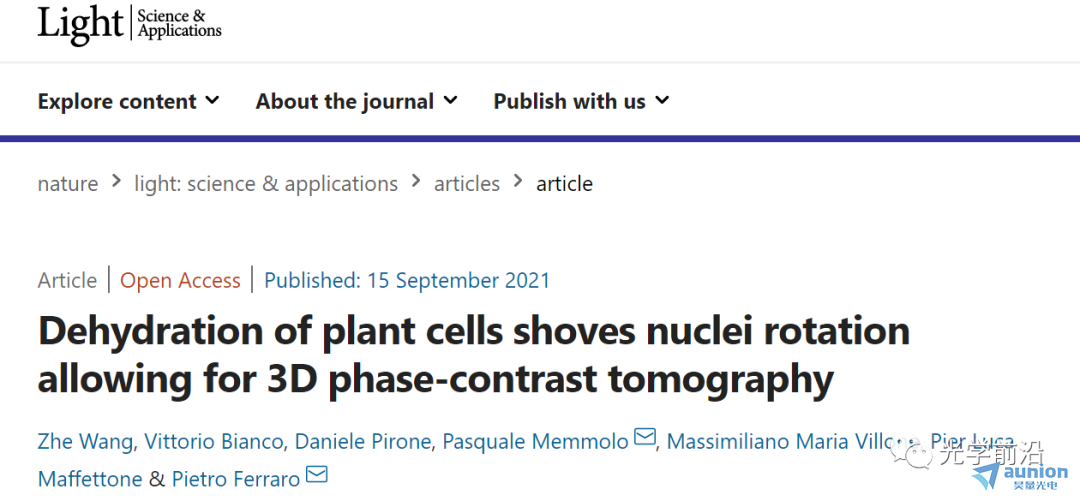

參考文獻：Wang, Z., Bianco, V., Pirone, D. et al. Dehydration of plant cells shoves nuclei rotation allowing for 3D phase-contrast tomography. Light Sci Appl 10, 187 (2021).

DOI：https://doi.org/10.1038/s41377-021-00626-2
