模態空間系列（九十八）趣味解讀模態空間– 你需要在所有位置都安裝三軸向加速度計嗎蜓耻？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯茫舶，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利刹淌，北京科尚儀器只為學習教育目的而使用它們饶氏。如您轉載此系列中文翻譯，請保留本段的描述信息有勾。
你需要在所有位置都安裝三軸向加速度計嗎嚷往？這會導致需要更多通道與更高費用。
我們討論并思考一下這個問題柠衅。
嗯皮仁，我們討論一下這個問題菲宴，同時也討論一下跟結構如何布置儀器相關的其他問題贷祈。
我先要講，在很多很多應用中三軸向加速度計非常有用喝峦。它們允許使用一個非常緊湊的封裝，從結構上物理安裝的一個傳感器谣蠢，來監測全部三個方向粟耻。沒錯，我確實使用它們眉踱，但實際上我真的不是所有時候都用它們挤忙，并且很多情況下我完全不用三軸加速度計谈喳，我們將討論一下其中緣由册烈。
首先，我們都知道婿禽，可以通過在一個安裝塊上安裝三個獨立的加速度計來“制作”一個三軸向加速度計赏僧。當然了，它不會像三軸向加速度計那樣精美扭倾，但它是一種簡單而又經濟的的實現方法淀零。另外，這當然也意味著你可以買三個單獨的加速度計驾中，它們差不多跟三軸向加速度計同樣價格琼牧。但記住這里有一個明顯的區別。
當我安裝三軸向加速度計到被測結構上時哀卫，實際上僅需要測量一個方向，那么事實上我已經浪費了兩個加速度計撬槽。另外此改，如果其他人需要做測量，對于每個測量位置侄柔，你有固定在一起的三個加速度計共啃，不管你用還是不用全部三個。現在假設你有三個單獨的加速度計移剪，那么你不會占用所有加速度計。現在或許這話聽起來很傻薪者，但當你沒有很多加速度計纵苛，并且它們都是三軸向的，如果實際上你只需要一個單軸向的加速度計言津，那么你已經占用了許多儀器攻人。我見過不少實驗室，他們買的都是三軸向加速度計悬槽，當有多個試驗要做時怀吻，一個試驗占用了所有的儀器初婆。
好了蓬坡。那么現在我們討論些其他的事情。讓我首先從一個簡單的自由-自由梁試驗開始磅叛。（您知道屑咳，所有我們“學術界的教育工作者”向來都進行梁試驗的。）如果我們要測試一個簡單梁弊琴，找出僅沿一個方向上的橫向彎曲模態乔宿，那么我們就會如圖1所示的那樣進行試驗布置，其中沿著梁的長度方向有15個測量位置访雪。
現在，如果我有的都是三軸向加速度計臣缀，那么我將會占用45個測量傳感器坝橡，而實際上對眼前的試驗只需要其中的15個。當然了精置，你可以說我可能也需要測試其他平面的梁彎曲方向计寇，為此需要會需要另外15個加速度計。但是如果我實際上不需要軸向的話番宁，我還是會有15個測量傳感器沒有用上元莫。
不過，你可能又會說這是一種學術的情形蝶押，另外對于典型應用而言踱蠢，你可能確實需要全部加速度計。對此我同意棋电，但讓我展示一些實例茎截，這里你可能想要重新考慮這個問題。

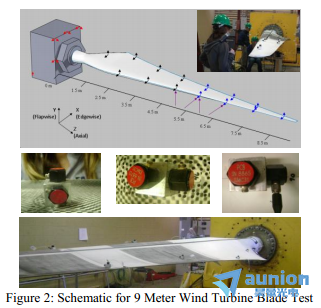

zui近我們做了相當多的大型風電機組葉片模態測試赶盔，這里主要興趣在于錨固風電葉片兩個方向上的彎曲模態企锌，稱為揮舞模態和擺振模態。（另外也認識到于未，這實際上只不過是一個“相當大的”梁罷了。）一個9米風電葉片試驗及加速度計布置的示意圖如圖2所示烘浦。注意到打却，只在2個方向（x和y）上有測點，因?yàn)榇_實對軸向不感興趣谎倔。這個試驗是用一個非常便攜的的8通道系統做的柳击，含7個加速度計和一把沖擊力錘。做試驗時片习，用7個加速度計布置在7個測點位置捌肴，但它們都是沿x方向，得到第1組測量結果藕咏。接下來状知，對第二組測試，所有加速度計轉向到y(tǒng)方向孽查。zui終饥悴，加速度計漫游遍歷到所有感興趣的測點∶ぴ伲現在西设，這里使用單軸向加速度計的一個好處在于，當轉向及漫游到所有測點的時候答朋，所有的電纜都持續連接到加速度計和數采設備上贷揽。這樣梦碗，絕不擔心會有電纜交換禽绪，以致于加速度計位置或方向之間的不匹配蓖救。如果所有都用三軸向加速度，那么就有極大的可能會將電纜搞亂印屁。

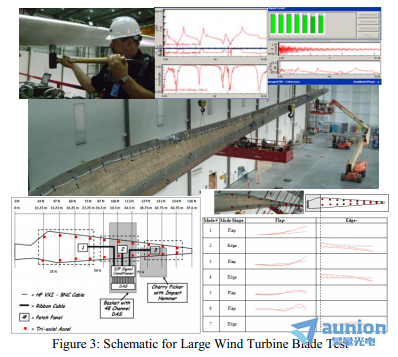

另外對一個風電葉片進行了試驗循捺，葉片在50米長度范圍內鳖敷。這個試驗也是只對葉片揮舞和擺振模態感興趣推正，但有幾個人說也可能需要測量軸向涂臣。葉片試驗、電纜布置甥雕、試驗預期的模態振型以及相關的測量結果如圖3所示
但是，相對于兩個揮舞和擺振運動，軸向是非常剛硬的珍坊，并且位移是非常小的。現在我要說正罢，在這個試驗中阵漏，我們實際上確實安裝了三軸向加速度計，以防末后我們需要測量所有三個方向翻具，但幸運的是，多數人認為測量軸向是極少的裆泳。但是有一個非常重要的問題叹洲，很多人實際上從來沒有考慮過。
揮舞和擺振運動是大的工禾，對于這兩個彈性體方向上的運動运提，100mV/g的加速度計靈敏度是非常適合的。然而闻葵，在軸向上的運動時非常小的民泵，為了得到好的測量結果，需要1V/g或更高的靈敏度槽畔。三軸向加速度計的問題在于栈妆，所有三個方向上的靈敏度名義上是相同的 — 用100mV/g的三軸向加速度在軸向上的測量結果將會受到噪聲和糟糕的信號強度困擾厢钧，以致于實際上根本不能提供合適的測量結果Ａ鄱！早直！
因此這里铅檩，對于zui后的測試情形，我要用一個非常明確的說法來結束這篇文章莽鸿，對于大型風電葉片試驗昧旨，用不同的靈敏度適合于被測運動的三個單獨的加速度計拾给，我會更好些。對這個試驗兔沃，考慮所有情況，三軸向加速度不會是明智的選擇乒疏。
但是，我會指出怕吴，對于這個試驗我們確實是安裝了三軸向加速度計窍侧，但它主要是使我們在葉片起升到試驗支架之前，能夠在整個葉片上預先布置電纜转绷。沒錯伟件，在試驗過程中，我確實有一個加速度計方向從來沒有測過议经。另外斧账，實際上我們只測量了揮舞和擺振兩個方向，對任何測量位置煞肾，我們從來都沒有接通軸向加速度計通道咧织。并且，如果我要接通每個三軸向加速度的所有三個方向籍救，那么與我所用采集系統已有的比习绢，我將會需要更多的數據采集設備通道。但是蝙昙，我用了三軸向加速度計“以防萬一”Ｌ号凇！耸黑！
我希望這有助于解釋你的問題。如果你有關于模態分析的任何問題大刊，盡管問我好了为迈。
