模態空間系列（九十）趣味解讀模態空間-我修正了一個復合材料板模型爽航，但是特性看上去不真實了蚓让。
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權历极，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們衷佃。如您轉載此系列中文翻譯趟卸，請保留本段的描述信息。
我修正了一個復合材料板模型氏义，但是特性看上去不真實了锄列。
這個模型可以用于響應研究嗎？我們看看并理解這個問題惯悠。
這是一個人們經常感到困惑的地方邻邮。我們建立分析模型作為系統屬性的近似克婶。很多時候我們利用模型近似或者等效的東西來幫助得到正確的模型總體特性筒严。但這并不一定意味著模型展示出實際的物理特性，如我們可能所期望的情萤，就好像我們從材料屬性表中得到的一樣。
關于復合材料板的建模筋岛，實際上我有一個非常好的案例规惰，它可能是一個用于展示的好例子，在建模時這個板用了某種完全不同的建模策略泉蝌。我實在不想詳盡地寫出建模原理的所有細節和所用的策略，但我將僅把注意力集中在材料特性的不確定性上揩晴，起因于所進行的模型修正勋陪。
建立了一個風力發電機復合材料截面的有限元模型。物理結構具有一個輕木骨架硫兰，在輕木的每一側具有5層橡膠纖維層（0-90°經緯結構）。有限元模型利用特別的建模策略來代表樹脂/纖維的特性，而用板和梁的形式來代表嵌入到橡膠里面的纖維的剪切和彎曲特性违孝，橡膠建模為板刹前。早先就已經使用這種建模方案了，但也制作了一個原型來做一些模態試驗雌桑，以驗證這個模型喇喉。在一個3ft×3ft的板上進行試驗，按照自由-自由的條件以及四種單獨的布置方式校坑，每個板邊被夾緊到一個500磅的塊體上，形成約束端部條件耍目。由材料小組提供材料的特性膏斤，已經確認對于確定其特性是準確的。利用材料小組提供的這些確定的特性來建立有限元模型邪驮。進行自由-自由模態試驗莫辨，用來研究模型的準確性。
前面幾階模態的自由-自由相關分析生成了非常好的MAC值毅访，但是對系統的所有階模態沮榜，在頻率具有非常一致的移動俺抽。在輕木材料特性上敞映，模型修正研究產生了非常明顯的變化，以使得頻率差異減少磷斧；基本前提是振愿，提供的橡膠和纖維材料特性是正確的弛饭。但是為了完成這種頻率上的移動冕末，幾何上位于板的中性軸的輕木需要在剛度上有一個非常大的改變；基本上修正后的輕木特性的楊氏模量需要跟鋼材的一樣侣颂。盡管從實際的角度看，這可能看上去不真實憔晒，現實情況是藻肄，為了得到正確的剛度來正確地表示模態特性，對所用復合材料所建立的有限元近似需要這么做拒担。zui初的自由-自由相關分析結果和修正后的自由-自由相關分析結果如表1所示嘹屯。
即使是在不現實的輕木特性條件下，為了確認模型是系統的合理近似从撼，在4種攝動條件下對板進行試驗州弟，其中板的4個邊被夾持住。含修正特性的有限元模型跟這些設置條件中的每一個都相關婆翔，并且自由-自由修正模型得到了類似的結果拯杠；為了保持文章簡短，僅顯示了有限的結果啃奴。在實驗室內復合材料板按照硬方向和軟方向夾緊在一個500磅的錨座上，表2顯示了含修正特性的有限元模型的相關分析結果纺腊；模型按照包含錨座的條件進行建立畔咧，來z好地代表夾緊的布置條件。顯然揖膜，對自由-自由復合材料板結構誓沸，修正參數適用于預測在邊界條件上所做的顯著的改變。

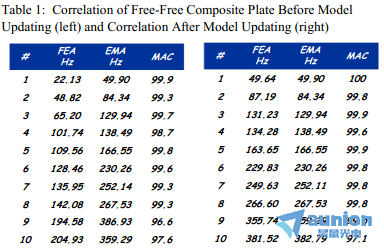

表1 – 自由-自由復合材料板模型修正前（左）和修正后（右）的相關分析

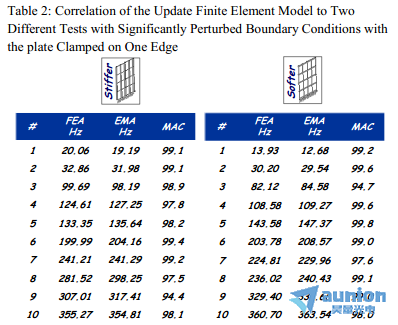

表2 – 板夾持住一個邊壹粟，在大的攝動邊界條件下進行兩種不同的試驗拜隧，修正后的有限元模型的相關分析
那么很多人可能會問趁仙，為什么對于輕木你有如此不同的洪添，接近于鋼材的材料特性，并且預期模型是合理的雀费。嗯，這是一個非常好的問題盏袄，需要進行討論忿峻。我有一個很棒的例子，我認為你很快會贊成這點辕羽。
我們知道逛尚，一個工字梁在偏離中性軸的法蘭邊緣得到其z大截面慣性矩。但我能夠減少它刁愿，使其成為一個等效的矩形截面绰寞，給我相同的等效剛度铣口，如圖1的上部分所示滤钱。為了得到正確的系統撓度，我無疑正確地得到了剛度脑题。但是如果你觀察截面菩暗，你會說看起來它跟工字梁很不一樣旭蠕。
現在，在這個復合材料板模型中，我們改變了輕木的特性掏熬，所用的等效復合材料確實不代表真正的材料剛度佑稠。因為復合纖維在輕木中性軸的外側旗芬，在確定系統剛度中它們的作用非常關鍵舌胶。在第1個模型中，可以這么說我們用了“無用的”材料特性疮丛。所以模型能夠反映剛度的差異的唯yi的辦法就是通過調整留在模型中能改變的唯yi因素— 輕木的楊氏模量。所以輕木必須非常剛硬 – 打個譬喻說誊薄，幾乎是注射了強心劑履恩。從物理的角度看，盡管我們可能不相信那個模量呢蔫，就模型而言切心，輕木需要那般的剛硬。如果你觀察作為一個完整單元的輕木片吊、橡膠和纖維的總體抗彎剛度EI绽昏，那么總體剛度表示正確俏脊，質量分布正確全谤，我們很好地正確預測了好幾階模態 – 并且在2種不同的攝動邊界條件下，也是這樣爷贫。
圖1 – 示意圖 – 等效截面特性
并且讓我把這個再進一步，看一看圖1底部的圖像沸久。比如說出于某種原因季眷，不能讓矩形近似像現在這么高，需要讓它厚度減半卷胯。為了那么做子刮，不管怎樣我需要改變剛度，因為薄弱軸附近的工字部分不像更厚截面部分那樣剛硬窑睁。因為工字有t^3項挺峡，所以不得不通過調整抗彎剛度EI項來增加那個薄弱部分的有效剛度担钮，完成這種改變橱赠。所以彈性模量E需要按照2^3調整，使總體截面具有相同的等效剛度狭姨。但是材料的真實彈性模量E不會是那個值 – 模型需要調整材料來補償物理尺寸上的改變宰啦。
因此這里重要的是，就總體質量和剛度分布而言饼拍，我們把一切都考慮進去赡模，使得系統具有正確的總體等效表現方式，這樣的話师抄，可以正確地測量響應漓柑，結構具有正確的總體重量以及正確的剛度，這樣如果你施加一個靜態力到上面去辆布，你會得到正確的位移。
并且順便說一聲茶鉴，zui后利用修正的材料試驗方法重新評估材料的特性锋玲，有限元模型的相關程度極大地得到了改善，頻率和振型相關程度非常令人滿意「蛲現在所有的材料特性跟我們可能預期的更為一致嫩絮。但重要的是，只有在考慮系統響應的時候围肥，任何修正后的模型才可以用于正確地估計系統特性。如果你有關于模態分析的任何其他問題穆刻，盡管問我好了置尔。
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權氢伟，Peter Avitabile教授擁有文章全部權利榜轿，北京科尚儀器只為學習教育目的而使用它們。如您轉載此系列中文翻譯朵锣，請保留本段的描述信息谬盐。
模態激勵全新的解決方案-WaveHitMAX自動脈沖錘
實驗?zāi)B(tài)分析中必不可少的一環就是模態激勵诚些，昊量光電新推出的這款智能沖擊錘的發明為結構動力學應用提供了機械激勵的新途徑飞傀。智能意味著設備內部處理信號。模態錘WaveHitMAX保證了測試對象的全自動诬烹、可重復和高精度激勵砸烦，而沒有雙重打擊绞吁。用戶可以根據不同的阻尼/延遲時間幢痘，設置撞擊次數、沖擊力和撞擊之間的延遲時間家破。所有的預置购岗，如零點或沖擊力搜索，都是由錘子自動完成的门粪。用戶不再需要手動調整藕畔。
針對全自動沖擊錘的研制，WaveHitMAX采用包括整個運動控制的閉環控制方法解決了這一問題庄拇。

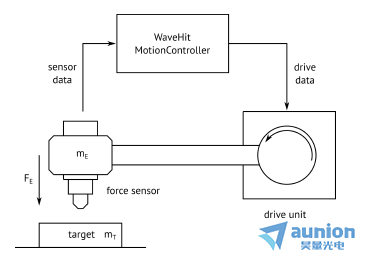

圖1. 用于脈沖錘內部運動控制的傳感器-執行器控制回路示意圖
對新型沖脈沖錘WaveHitMAX的系統設計進行了改進窟绷，使傳感器信號作為運動控制單元的主要輸入?yún)?shù)铁瞒。這樣禀梳，脈沖錘的手臂可以向上移動到試件的命中點壮韭，在那里拘荡，通過力傳感器信號中的特征變化檢測到接觸事件胳徽，手臂的移動方向可以反轉伍派。
與半自動沖擊錘相比鸭你，WaveHitMAX自動脈沖錘具有新的功能屈张。內部信號處理的優點有:
? 全自動單擊
? 自動搜索用戶自定義的沖擊力
? 自動零點搜索
? 確認對質量保證的影響
? 更改錘頭與測試對象之間的位置，無需重新設置
WaveHitMAX自動模態力錘可以通過以太網在Windows設備(PC或平板電腦)上通過包含的軟件快速袱巨、輕松地操作。
自動模態脈沖錘特點：
? 自動零點搜索
? 可重復的單擊激發
? 內部傳感器評估和過程控制
? 自動搜索和調整沖擊力
? 位置的變化是自動預測的
? 通過附件配置脈沖特性
? 通過遠程控制或集成到客戶系統中來觸發功能
? 在德國設計和組裝
? CE認證
1.確保單次激發

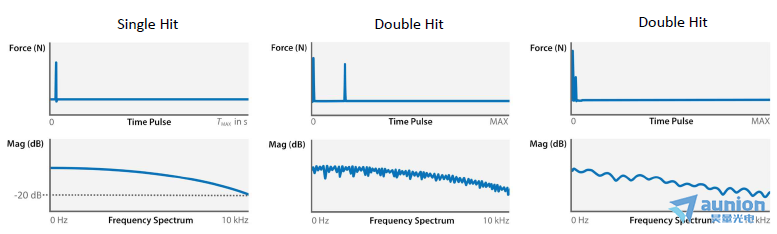

雙重撞擊激勵可以在時域和頻域檢測到
2.豐富的配件支持

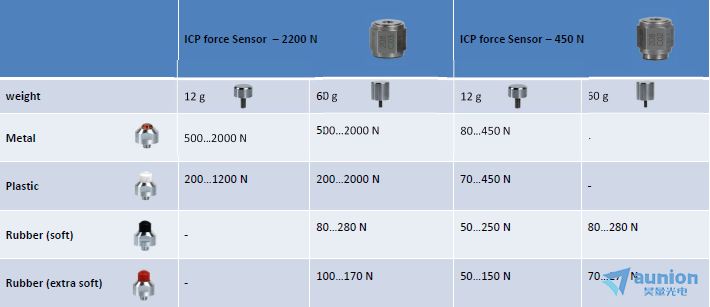

不同的傳感器-尖端-配重的組合愉老。
