光熱反射法中的時域熱反射和空間域熱反射
展示全部
針對于小尺度薄膜樣品三維熱導率測量的光熱反射法簡介
小尺度薄膜樣品的熱導率(包括縱向熱導鳖目、面內和界面熱導)難以測量扮叨，特別是對于低導電性樣品和各向異性材料。而基于光學的熱反射法的發展使得小尺寸樣品的熱導率測量變得容易领迈。如今發展較為成熟的光熱反射技術有基于超快泵浦探測的時域熱反射法(TDTR)和基于連續波激光的頻域熱反射法(FDTR)彻磁。此外，還有新開發的穩態溫升熱反射法(SSTR)和空間域熱反射法(SDTR)等狸捅。
這些熱反射法的特點是采用一束經調制的激光周期性加熱樣品衷蜓，采用另一束激光作為探測光尘喝，通過被加熱樣品表面的反射率隨溫度的線性變化來測量樣品表面的局部溫度變化磁浇，從而確定樣品相關的熱物性(例如圖1中的FDTR傳統光路示意圖)朽褪。由于探測激光可以由高倍顯微物鏡聚焦在樣品表面形成微米直徑的光斑置吓，從而實現微米級分辨率的加熱和溫度探測无虚，因此該方法較大地放寬了對樣品尺寸的限制。另外基于熱反射法的實驗可建立多層結構的三維各向異性傳熱模型友题，因此該方法不再局限于測量特定厚度的懸空薄膜材料，還可同時測量有襯底的薄膜材料以及塊體材料戴质。

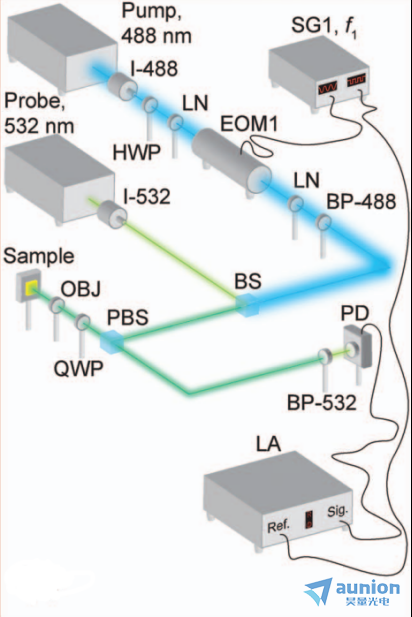

圖1：傳統FDTR光路示意圖(其中泵浦光波長488nm度宦，探測光波長532nm，泵浦光通過EOM進行調制)[1]
TDTR是一種使用超快脈沖激光器的非接觸式熱導測量技術告匠。由一束泵浦脈沖激光聚焦照射至樣品表面，樣品對其吸收會導致樣品表面的溫度偏移凫海。而探測光脈沖相對于泵浦脈沖具有固定的延遲時間男娄，而且該延遲時間是由機械平移臺控制行贪，通過改變光程來控制泵浦脈沖和探測脈沖間的延遲時間，由于熱反射效應導致照射至其上的探測光脈沖受溫度偏移的影響(如圖2中所示)模闲，其中包含樣品的熱物性信息建瘫。

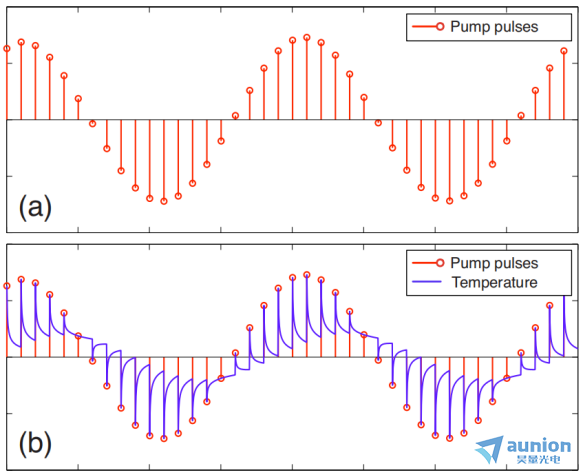

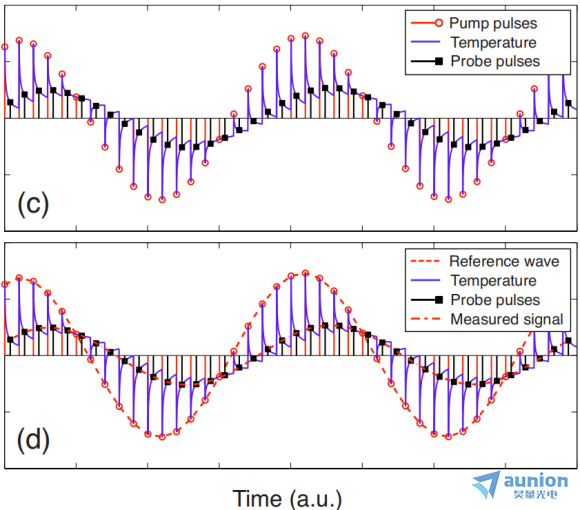

圖2：橫軸為時間軸其中經過調制器調整后的泵浦脈沖尸折；(b)為樣品收到泵浦影響的表面溫度變化啰脚；(c)探測光脈沖，與泵浦光脈沖之間有一延遲实夹；(d)由樣品反射的探測光的信號[2]
此外針對于測量面內熱導率的空間域熱反射率(SDTR)可以測量1到2000 W/(m·K)范圍內小尺度橫向各向異性的熱導率張量橄浓。與其他的泵浦探針技術相比，這種新的SDTR方法不需要表征各種非熱相移荸实，因此更容易實現缴淋，也更不容易在采集的信號中出現誤差准给。與TDTR和FDTR不同的是，泵浦激光經頻率調制后聚焦在樣品表面對樣品進行周期性加熱重抖，而探測光則用來探測相對于泵浦激光中心一定方向和距離的
的熱反射信號露氮，其中是通過調節分色鏡的角度可以改變泵浦光斑和探測光斑在樣品表面上的相對位置，得到的相對于
的相位和幅值信號如圖3中所示钟沛。

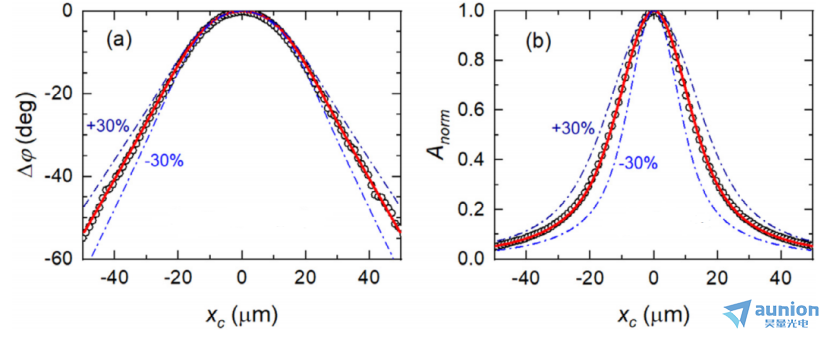

圖3：SDTR實驗測試數據示意圖為歸一化相位
和歸一化幅值
畔规。
因該SDTR方法獲得的信號對基底的平面內熱擴散系數
特別敏感(
為特定方向的面內熱到凌晨，C為體積熱容)讹剔，但對其他參數不敏感油讯，所以實驗測量中详民，采用鎖相放大器記錄溫度響應的幅值和相位信號隨樣品表面泵浦和探測光斑的相對偏移距離
的變化沈跨。與傳統交流量熱法類似兔综，溫度響應的相位信號或幅值信號的對數值In N對偏移距離的斜率直接與
相關饿凛，從而可以獲得樣品的面內熱擴散率
。
簡單介紹了通過熱反射測試方法的時域熱反射法和空間域熱反射法對小尺寸薄膜樣品熱物性測量的方法软驰。
