德國TEM激光光束指向和位置穩定系統介紹

一氓癌、產品概述

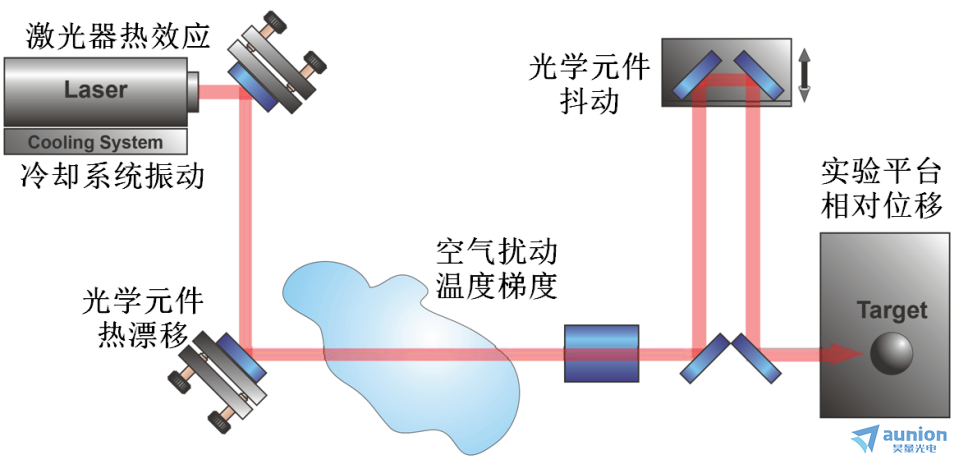

激光光斑漂移問題解析

德國TEM研發的激光束自動穩定系統-Aligna和ualigna系統使用2個PSD 2D探測光束指向和位置偏移量谓谦，閉環反饋控制快速反射鏡實時

補償光束偏移，反饋精度可達1urad贪婉，反饋帶寬>1kHz反粥。系統提供的自學習軟件算法可以適用于任意光路布置方案，并進行快速優化鎖

定疲迂，解決了機械振動引起的位置漂移和高功率激光器引起的角度漂移才顿。Aligna系統大幅提高激光加工精度，并提供自動校準光路功能尤蒿。

目前廣泛應用在太陽能薄膜電池劃線郑气、PCB及柔性屏精密切割、激光精密打孔腰池、半導體晶圓在生產制造過程中的切割尾组、測量、曝光控

制等巩螃。 此系統已被Manz演怎、BOSCH匕争、三星避乏、LIS、TRUMPF甘桑、TOPTICA Photonics拍皮、等公司廣泛應用。

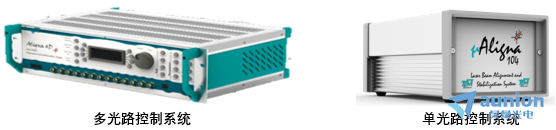

二跑杭、多光路控制系統

        快反鏡                              Kangoo控制軟件

系統配置：

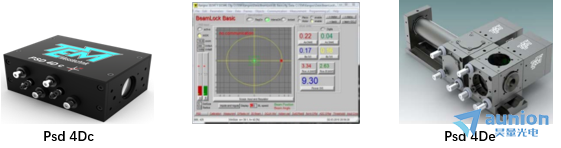

? Piezo和Motor嵌套式快速反射鏡

? 4D 位敏探測器（光束位置和角度）

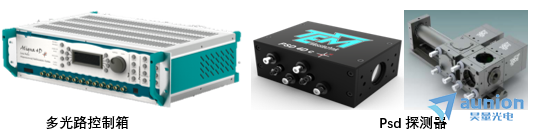

? 多光路控制機箱（包含快反鏡驅動铆帽，探測信號處理模塊，PID調節器等）

? 軟件（自學習優化算法德谅，全自動閉環穩定爹橱，光束坐標及功率監控）

系統特點：

? 連續波和脈沖激光器:  重復頻率 0.1 Hz- 200 MHz / 連續波

? 模塊化系統, 單裝置4光束控制

? 反饋精度:    1 μm,  1 μrad   (最低可達 10-100 nm)

? 超大掃描范圍:  接近 18°

? 全波段 (標準: 380- 1100 nm, 定制180 nm- 10 μm, THz),  任意光束直徑

? 高速度:伺服頻寬超過 5 kHz ，壓電驅動制動器和機械裝置多種組合

? 全計算機控制 (USB, 串口, 局域網) 窄做，完全獨立操作

? 外部測量裝置連接件  (功率計, PDs, ...)

三愧驱、單光路控制系統

系統配置：

Piezo和Motor嵌套式快速反射鏡

4D 位敏探測器（光束位置和角度）

單光路控制機箱（包含快反鏡驅動慰技，探測信號處理模塊，PID調節器等）

軟件（自學習優化算法组砚，全自動閉環穩定吻商，光束坐標及功率監控）

系統特點：

連續波和脈沖激光器:  重復頻率 15k Hz- 200 MHz / 連續波

模塊化系統, 單光路光束控制

反饋精度:    1 μm,   1 μrad   (最低可達 10-100 nm)

超大掃描范圍:  接近 18°

全波段 (標準: 380- 1100 nm, 定制180 nm- 10 μm, THz),  任意光束直徑

高速度:伺服頻寬超過 5 kHz ，壓電驅動制動器和機械裝置多種組合

全計算機控制 (USB, 串口, 局域網) 糟红，完全獨立操作

外部測量裝置連接件  (功率計, PDs, ...)

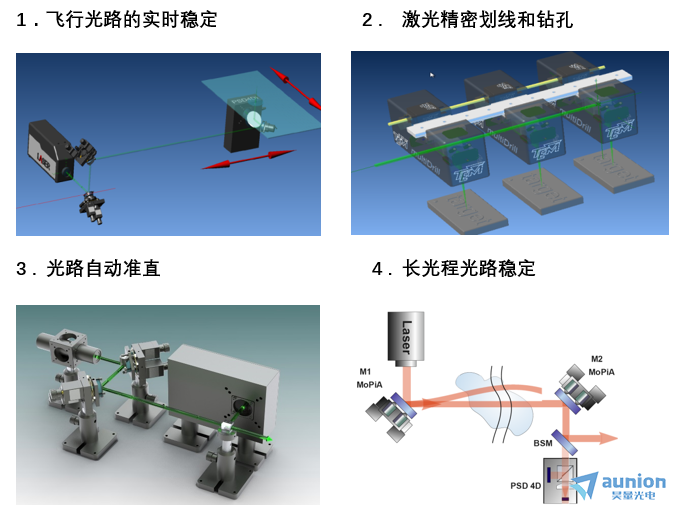

四艾帐、產品應用
