冷原子領域?qū)Ｓ卯a(chǎn)品介紹

冷原子領域?qū)Ｓ卯a(chǎn)品介紹

一．光源——外腔半導體激光器

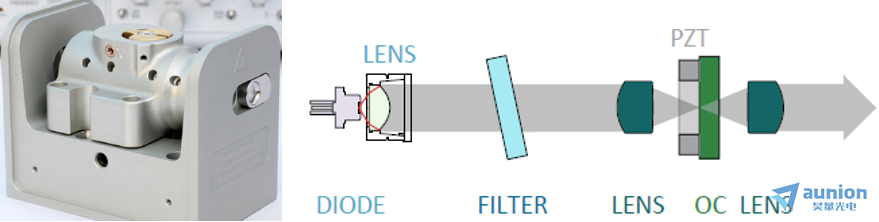

MOGLabs公司Cateye（貓眼式）外腔半導體激光器（ECDL）是一種新型的外腔半導體激光器吉拳，采用貓眼式反射鏡+超窄帶寬濾波器

組合替代傳統準直敏感的基于光柵設計的Littrow或Litman-Metcalf結構。



特性

貓眼式濾波器設計緊湊設計

快速壓電陶瓷反饋

精密波長調諧

微波RF調制

二極管保護電路和繼電器

優勢

聲學惰性和被動穩定

超窄線寬

自準直

高速反饋帶寬

低噪聲頻率

應用

激光冷卻與捕獲

玻色愛因斯坦凝聚

囚禁離子

量子光學

激光光譜

主要技術指標：

波長范圍：370-1612nm

輸出功率高達瓦量級

線寬<100KHz

豐富的配置方案：

錐形光放大器 （650-1080nm）

注入鎖定系統 （370-698nm）

超級福利：

強大的技術支持團隊

樣機免費試用

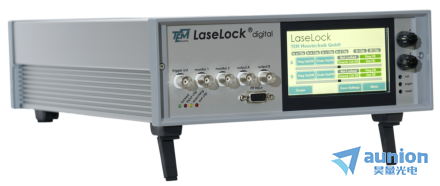

二．穩頻-----激光鎖腔器 （LaseLock）

激光穩頻鎖腔器LaseLock是一款通用的用于可調諧激光器頻率鎖定或基于壓電陶瓷鎖定激光諧振腔的設備适揉。該裝置集成了以下模塊：

輸入信號處理留攒、鎖相放大器、雙通道PID調節器嫉嘀、掃描調節器炼邀、搜索邏輯電路、輸出放大器剪侮、Monitor輸出汤善。

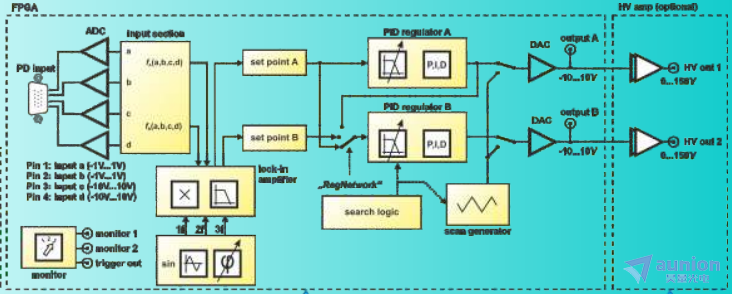

原理框圖

核心技術參數：

Signal  input	Voltage range	+、- 1.0V (fast input）  -10.0-10.0  V(slow input)
	Bandwidth	300KHz
	Sampling Rate	2.5 MSps(fast input)   200kSp s(slow input)
Outputs	Voltage range	10.0-10.0 V （LV)     0-150V (HV)
	Sampling Rate	2.5MSps
Lock-in amplifier	modulation frequency	0.1 Hz……1MHz
	Phase adjustment	0 ... 360
	cut-off frequency	25Hz…..850 kHz
Twin PID regulator	Combinations	independent I parallel I series
	Over-all delay	approx. 2 μs
Scan generator	Output frequency	100 mHz ... 20 kHz (triangular or saw tooth shape, TTL trigger output)

三．頻率參考-----消多普勒飽和吸收穩頻參考（Cosy）

飽和吸收譜參考是集成了光路,探測器,玻泡,溫控等組件的一體化可以直接探測激光束,在極大降低光路復雜度同時,為激光穩頻提供了理

想?yún)⒖碱l率。

體積緊湊

理想的頻率參考（Rb/K/Cs)

溫控/磁場模塊可選

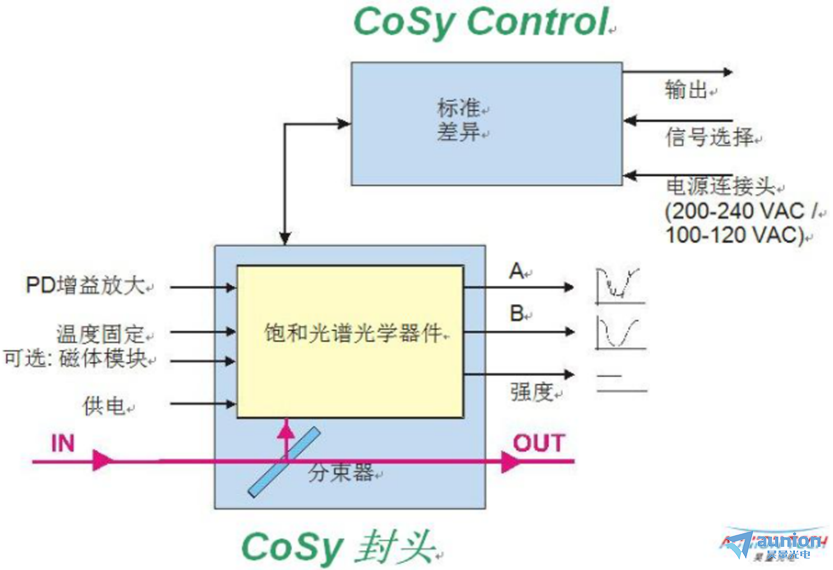

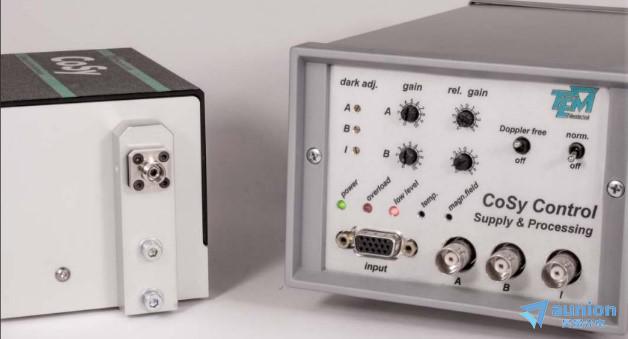

CoSy飽和吸收譜參考集成了包括分束器,反射鏡,探測器和玻泡（配置溫控模塊,可選配磁場模塊）

CoSyControl通過供電系統和控制電路控制CoSy飽和吸收光譜裝置

四. 移頻----聲光移頻器 （AOM）

Gooch&Housego 通過聲光（AO）設備的傳輸會使輸入光產生等于RF驅動頻率的頻移红淡。產品種類豐富不狮，性能穩定，是冷原子領域必

不可少的光學器件在旱！

響應波段范圍廣（257nm~10.6um)

寬移頻范圍（超過300MHz)

低功耗

常用規格型號

Model No.	Wavelength	Center Frequency	Material	RF Bandwidth	Active aperture
3080-125	400-850nm	80MHz	TeO2	25MHz	2.5 x 2mm
3100-125	400-850nm	100MHz	TeO2	25MHz	2.5 x 1.5mm
3200-1214	400-850nm	200MHz	TeO2	50MHz	2.5 x 1.5mm
3270-125	400-850nm	270MHz	TeO2	50MHz	2.5 x 1.5mm
3315-125	400-850nm	315MHz	TeO2	50MHz	2.5 x 1.5mm
3350-125	400-850nm	350MHz	TeO2	50MHz	2.5 x 1.5mm
3080-122	780-950nm	80MHz	TeO2	20MHz	2.5 x 1mm
3200-124	780-950nm	200MHz	TeO2	50MHz	2.5 x 0.32mm
3080-197	1030-1064nm	80MHz	TeO2	30MHz	2.5 x 1mm
3110-197	1030-1090nm	110MHz	TeO2	15MHz	2.5 x 1.25mm

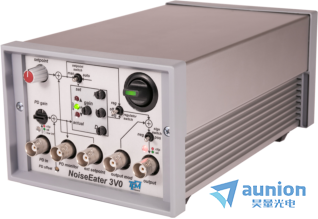

五. 穩激光功率---功率穩定器（NoiseEater）

激光功率穩定器通過PID調節反饋控制AOM或EOM進行激光功率高精度穩定摇零，擁有手動和自動功率設定功能，完美消除強度噪聲桶蝎。

消除激光強度噪聲

控制激光功率設定與切換

固定或自動設定功率調節

AOM, EOM, LCR或步進馬達

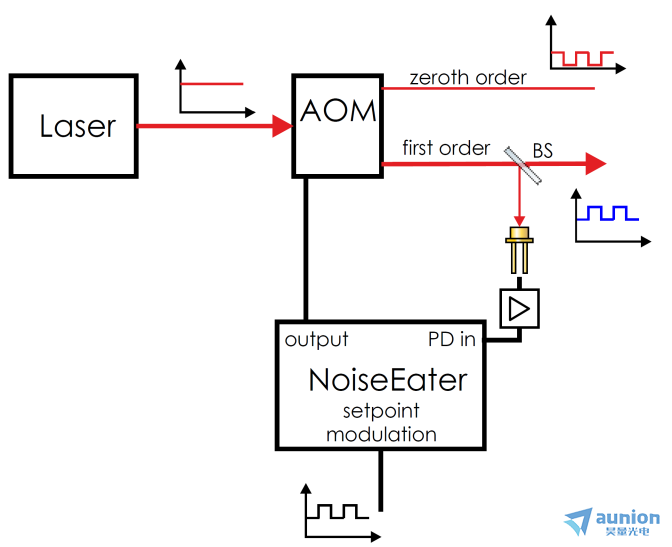

工作原理

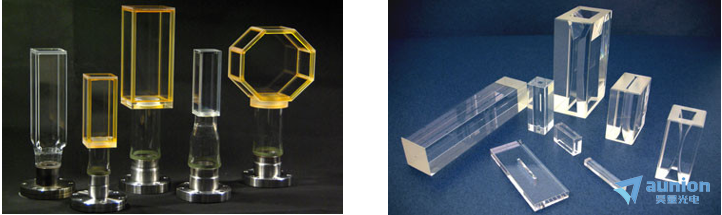

六．超高真空腔

在分子量子力學研究領域驻仅，超高真空腔是利用Bose-Einstein凝聚收集原子時，使用的磁光阱的關鍵光學部件登渣。UHV CELL在理想氣體

特性分析噪服、冷卻原子以及超冷卻原子的研究等領域發揮了舉足輕重的作用。此外胜茧，UHV廣泛應用于包括磁氣遙感粘优、原子鐘、標準波

長呻顽、原子干涉儀雹顺、GPS遙感、地下結構解析用重力感應等多種領域廊遍。

形狀：正方形嬉愧、長方形、八角形等多種腔體喉前、與法蘭在多方位上進行封接

腔體尺寸：最大可達50x50x150mm没酣、其他尺寸定制

玻璃材質：合成石英、PYREX等

膠合方法：光膠(鍵合融合)卵迂、化學密封膠合

真空腔用法蘭：標準尺寸φ70mm　ICF70 (40 CF)裕便、弱磁性SUS304

特殊加工：AR增透膜，特殊尺寸加工狭握、非磁性法蘭SUS316L等

七．波長計

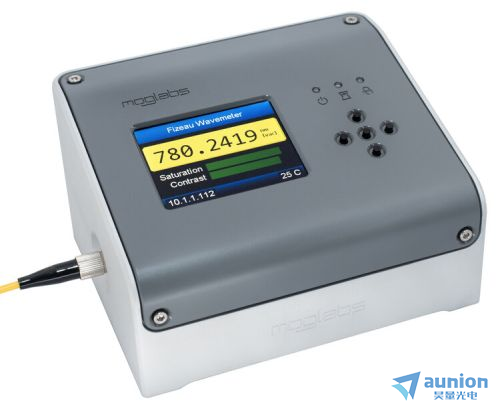

FZW系列波長計是Moglabs公司生產的一款緊湊、斐索型激光波長計疯溺，提供在400-1100nm范圍內可靠準確的波長測量论颅，在使用過程

中無需重新校準。測量結果可實時顯示在設備內置的顯示屏上囱嫩，擯棄了對主機的需求恃疯。

FZW系列波長計小巧的外形使它成為一個易于使用的分析工具，可以通過USB或DC插件包供電墨闲。它提供了一個模擬輸出今妄，無論是波長

監測或激光穩定通過內置可調PID控制器。提供以太網或USB接口命令和詢問，可立即集成到現有的控制系統中（LabVIEW, MATLAB

和 python驅動程序）盾鳞，它提供了一個全功能的軟件包犬性，包括長期測量和無模式掃描范圍測量。一個簡單的一鍵重校準過程使用外部參

考源補償任何長期漂移腾仅。

絕對精度：600 MHz (400-1100 nm)

測量速率：up to 500次/秒

內置PID反饋模擬輸出

USB或電池供電 - 移動靈活

內置32位處理器乒裆，波長可直接顯示（彩頁顯示屏）

歡迎有意向的朋友們隨時與我們聯系~
