鎖相放大器是Moku平臺上最受歡迎儀器功能之一糜颠，Liquid Instruments基于FPGA的平臺的優勢汹族，將這一儀器快速向下部署到Moku:Go上，并以可接受的成本提供一致的用戶體驗其兴。作為第一個在教育平臺上提供的全功能鎖相放大器顶瞒，Moku:Go能滿足復雜的實時信號處理等更高級實驗教學，如激光頻率穩定和軟件定義的無線電（Software Defined Radio元旬，SDR）等榴徐。
Moku:Go的鎖相放大器支持從直流到20MHz的信號進行雙相解調（XY/Rθ）。它還集成了雙通道示波器和數據記錄器匀归，能夠以高達125MSa/s的速度觀測信號坑资，并以高達1MSa/s的速度記錄數據。

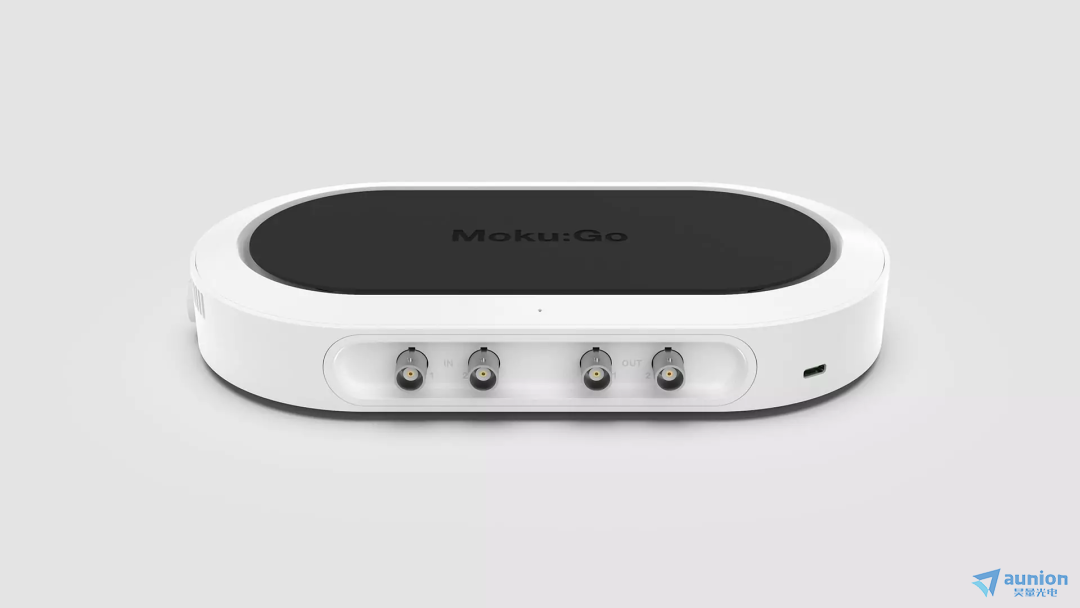

Moku:Go主要參數
- 解調頻率：1mHz - 20 MHz穆端，分辨率 1 μHz
- 本機振蕩器輸出頻率高達20 MHz袱贮， 可調振幅
- 動態儲備：>100 dB
- 雙相解調：X/Y 或 R/θ
- 相移精度：0.001°
- 可調時間常數128 ns-1.59 s
- 濾波器滾降率:6，12体啰，18攒巍， 24 dB/OCT
- 超快數據采集：
? 觸發模式最高可達125MSa/s。
? 連續模式最高可達1MSa/s
- 輸入阻抗:50 Ω/ 1MΩ
- 輸出增益范圍:-80 dB 至 +80 dB
儀器特點
- 優于80 dB動態儲備荒勇，高精度提取信號
- 數字信號處理鏈圖柒莉，內置示波器探測點用于實時信號監測與數據記錄
- 可切換直角(X/Y)或極坐標(R/θ)模式
- 內置PID控制器，對比例P枕屉、積分I和微分D增益曲線實時控制
- 支持內部或外部解調模式（直接本地振蕩器輸入或鎖相環）常柄，可選擇繞過混頻器
典型應用
- 信號調制和解調
- 軟件無線電
- 激光頻率穩定
- 無線電接收機實驗教學
- 強噪聲背景下微弱信號的提取
正交解調技術
Moku:Go的數字鎖相放大器帶有雙相（正交）解調器鲤氢，可以從淹沒在強噪聲背景信號中提出某一頻率信號的振幅和相位信息搀擂。級聯單極低通濾波器衰減二次諧波，并抑制了每個正交信號中的噪聲卷玉，從而直接解調幅度和相位調制信號哨颂。
內部和外部參考
用戶可以使用內部或外部參考解調輸入信號。在內部模式下相种，正交參考信號是用內部直接數字合成器 (DDS) 生成的威恼。在外部模式下，用戶可以選擇直接或鎖相選項。直接外部模式下箫措，使用單相解調 (X) 的參考輸入信號對輸入信號進行解調腹备。鎖相環選項可重構兩個正交參考，與參考輸入信號鎖相斤蔓，以支持外部雙相解調 (XY/Rθ)植酥。此外，可以繞過混頻器以進行其他閉環控制應用弦牡。

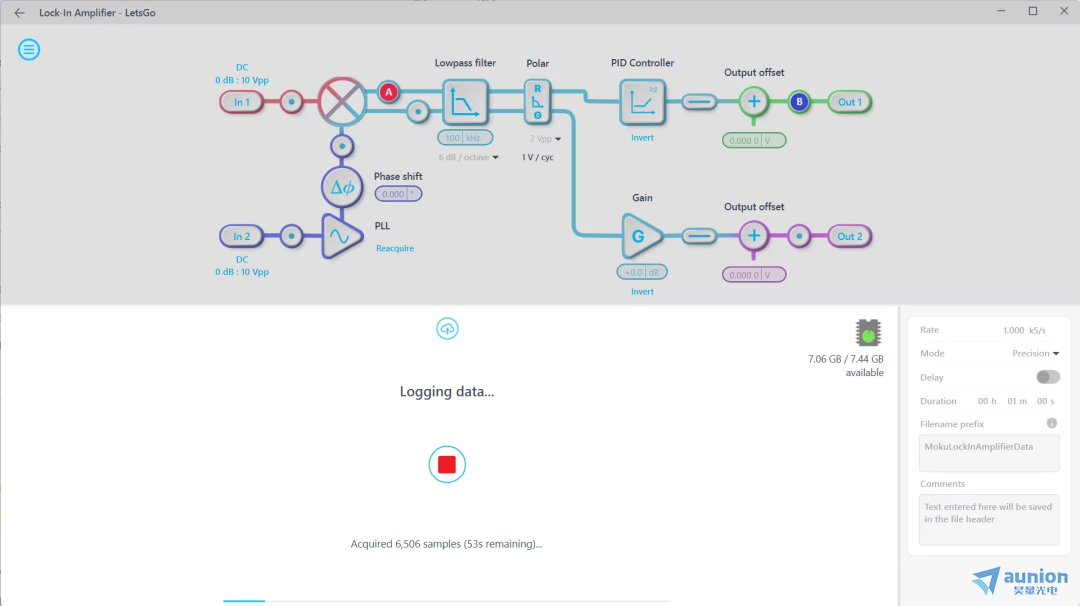

集成PID控制器友驮、示波器和數據記錄器
使用Moku鎖相放大器的集成雙通道、125MSa/s示波器驾锰，一次可同時監測兩個信號卸留，并用其內置的數據記錄器以高達1MSa/s的速度連續記錄數據。此外椭豫，PID控制器具備可實時配置飽和度和增益曲線的比例耻瑟、積分和微分器。
Windows 和 Mac 端統一直觀的圖形化軟件
Moku:Go上已經集成的11個儀器功能都可以通過單獨的Windows 和 Mac 端軟件配置儀器和采集分享數據赏酥，確保學生可以在一個平臺上輕松配置他們需要的所有儀器功能匆赃。避免讓繁瑣的實驗步驟阻礙教學進度和學習興趣，提升教學質量和教學效率今缚。此外算柳，我們還全面支持Python、MATLAB 和LabVIEW 應用程序接口（API）姓言，為學生將來進入相關工作領域培養行業標準人才瞬项。
