COMS-Magview-磁場相機背后的秘密-磁光傳感器！

COMS-Magview-磁場相機背后的秘密-磁光傳感器份名！

磁性材料的可靠使用需要精確的磁場分布信息碟联，例如在生產過程中、作為質量管理過程的一部分以及在研發領域中僵腺。磁光傳感器是無損檢測磁場分布的新方法鲤孵。

圖1. 此圖代表不同階段的磁光傳感器：初始基板辰如、涂有 MO 和反射層（從左到右）



現有磁場測量系統的原理基于磁場對傳感器內電壓和電流等電學參數產生不同物理效應普监。通過測量值和特定材料常數，可以分析磁場強度和通量密度琉兜。例如凯正，在霍爾傳感器中，導電材料（如半導體材料）的霍爾效應會產生一個輸出電壓——霍爾電壓——其與磁通密度成正比豌蟋。另一種廣泛使用的類型是磁阻傳感器廊散，它利用了傳感器材料阻力隨磁場變化而變化的特性，并因此提供了與施加的磁場相關聯的測量電壓梧疲。

圖2. 圖示法拉第旋轉的圖解允睹，其中E=光振幅，d=透明介質中的距離幌氮，B=樣品磁通密度缭受，而B則是產生的法拉第旋轉。

Matesy GmbH位于德國耶拿浩销，探索了一種新的磁光傳感器類型（MO-傳感器）用于直接場可視化和測量贯涎。 Matesy引入了磁光學而非電磁效應進行二維磁場分析。 磁光傳感器具有技術優勢慢洋，即可以在整個磁表面上直觀地識別出磁場及其分布塘雳。 因此陆盘，可以執行實時的磁場分布分析，而不是使用需要在表面上精確定位的霍爾探針進行耗時的“點對點”掃描败明。

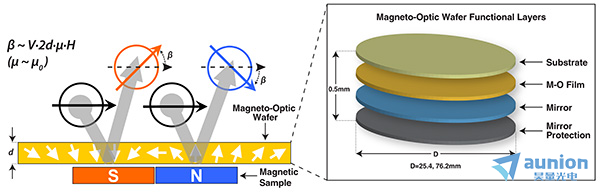

圖3. 磁光效應的示意圖



一隘马、法拉第效應



磁光傳感器的原理是法拉第效應。它描述了通過磁光傳感器的線性偏振光的偏振平面的旋轉妻顶，該磁光傳感器暴露在磁場中酸员，該磁場平行于應用光波的傳播方向。更具體地讳嘱，線偏振光由具有相同頻率和相位的左圓偏振波和右圓偏振波疊加而成幔嗦。當光通過施加與光波方向平行的磁場的 MO 介質時，它會分散成兩個具有不同相速度的相反旋轉的圓偏振波沥潭。由于這兩個部分波的相移 - 光的偏振面的旋轉和每個分量的不均勻吸收 - 導致橢圓偏振波邀泉，這zui終是磁場強度的可分析現象，并允許有深入了解樣品的磁性钝鸽。

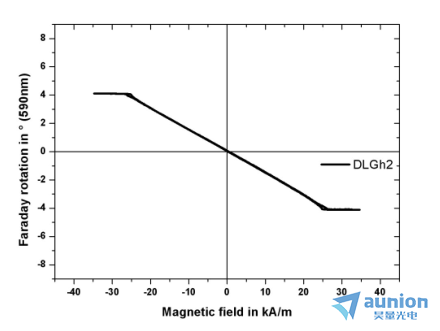

圖4. 這是動態范圍為 0.05 至 30kA/m 的 MO 傳感器在整個傳感器表面上的特性圖

二汇恤、傳感器晶片

為了實現準確的成像特性和zui佳分辨率，耶拿的研發機構INNOVENT e.V.基于一種鉍取代稀土鐵石榴石化合物設計了單晶鐵磁層拔恰，其具有增強的磁光成像特性因谎。傳感器層的制造過程是通過液相外延法實現的，這種方法非常適合在單晶石榴石襯底上應用微米級功能涂層颜懊。為了確保系統長期功能财岔，還在原始傳感器上沉積了一個附加鏡面和保護層。對于不同領域的應用饭冬，可以定制各種形狀和尺寸的傳感器使鹅。

三、磁場可視化

為了實現磁場的光學可視化昌抠，將磁光傳感器直接與磁性樣品材料接觸，并用偏振光源進行照明鲁僚。 光線穿過透明傳感器炊苫，被鏡面反射并再次通過傳感器。當經過非互易MO介質的雙倍程時冰沙，所述法拉第效應與雙層厚度成比例侨艾。

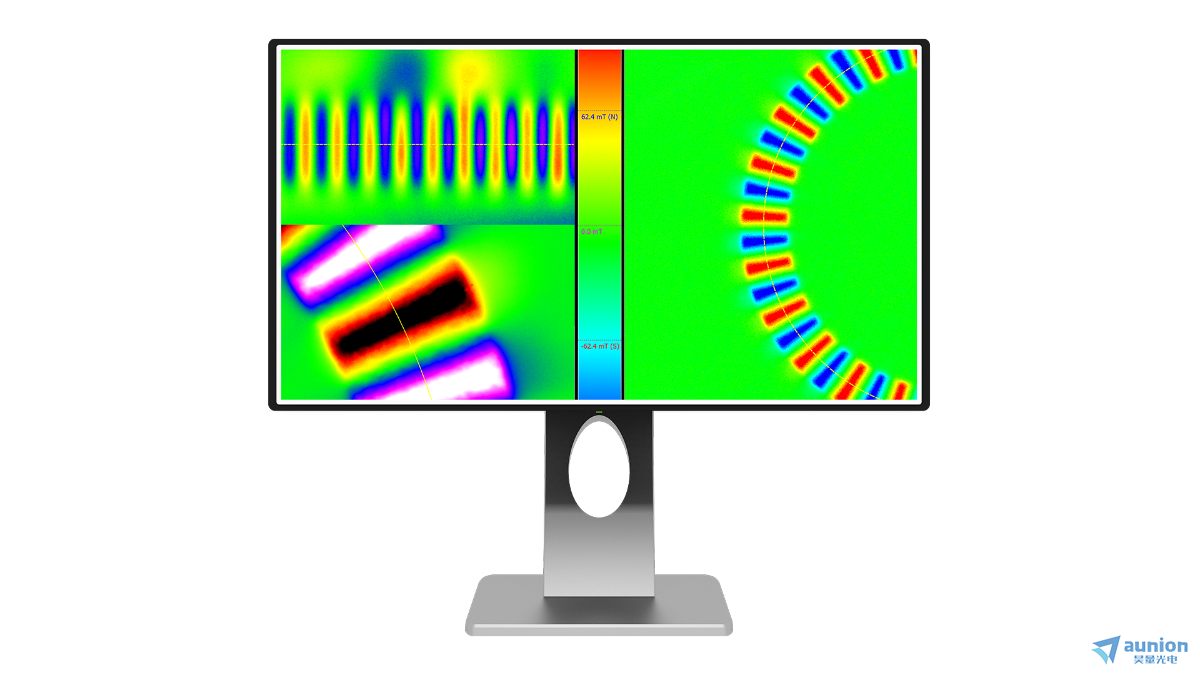

由于不同旋轉角度取決于局部磁場強度，分析極化模塊會生成一個強度對比圖案拓挥，該圖案與磁性材料的磁場分布成比例唠梨。結果是一幅視覺圖像，說明了磁漂移場的二維交點侥啤。這種正常組件在X-Y平面上記錄和分析的圖像采集以及整個傳感器表面上同時進行当叭，在實時中發生茬故，并且可以檢測和分析動態磁場變化。

磁光傳感器是基于邁克爾-法拉第在1845年發現的法拉第效應蚁鳖，他認識到光通過透明介質時磺芭，外部施加的磁場會改變光波，這取決于磁場醉箕。這一發現是光和磁之間相互作用的di一個跡象钾腺，后來導致了麥克斯韋方程的建立，其中包括將光描述為電-磁波讥裤。經典物理學中的電-磁相互作用的基本原理就是通過這些發現而產生的放棒。法拉第效應描述的是旋轉的通過磁體的偏振光的偏振面（振動面）的影響下的光學介質。與光波傳播方向平行的外部磁場（圖1）己英。偏振面的旋轉角由以下方程定義

其中（指MO傳感器） 與外部磁場B的靜態磁通密度成比例哨查，d是光在MO介質中通過的距離，V是特定材料的Verdet常數剧辐，用于表示材料的特定旋轉強度寒亥。并且因材料不同而不同。因此荧关，Verdet常數取決于光的波長



四溉奕、 COMS-Magview系列磁場相機

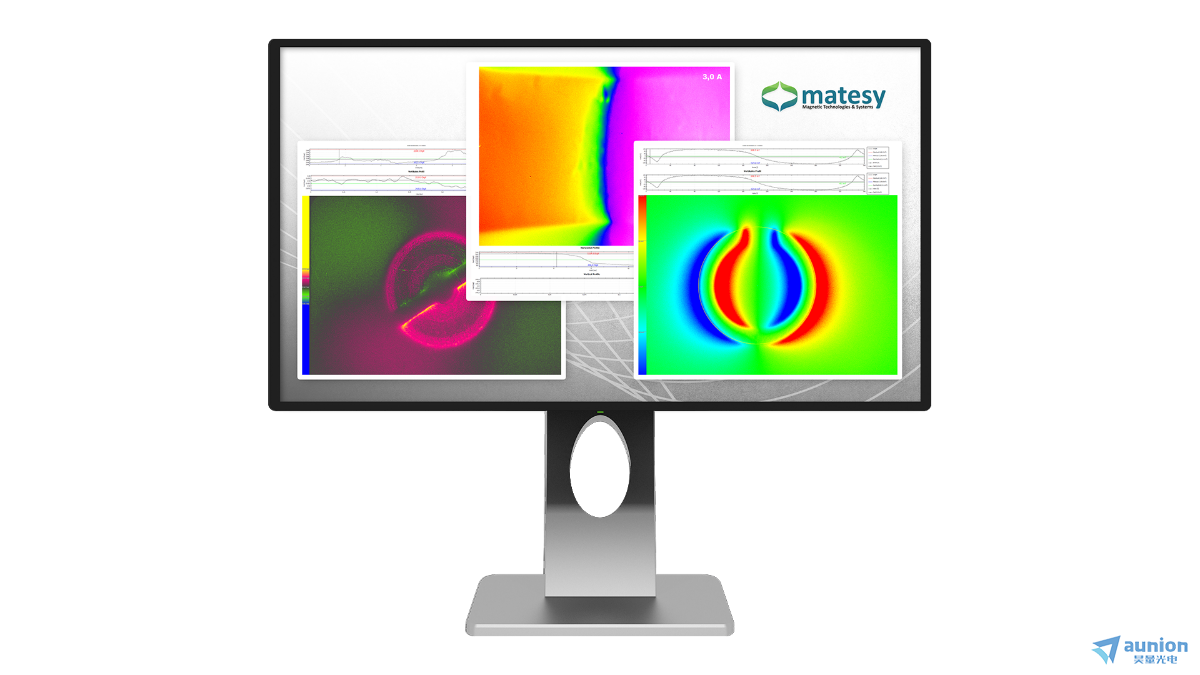

COMS-Magview系列磁場相機是一種高分辨率、高精度的磁性材料忍啤、部件和表面測量和可視化系統加勤，不僅可以使磁場和磁性結構可見，還可以測量磁通量密度同波。cmos-MagView是一種用于磁場光學可視化的創新設備鳄梅。高度工程化的磁光傳感器技術可以直接以高光學分辨率觀察磁性材料的磁雜散場。對測試樣品的磁光分析提供了關于場極性未檩、場均勻性戴尸、磁性材料的分布和磁化特性的具體信息，讓看不見摸不著的磁場高分辨率可視化成為可能冤狡！

1．測量原理

磁光原理是基于法拉第效應孙蒙。它描述了線偏振光在穿過透明介質時的平面旋轉。當光通過磁光介質時悲雳，偏振的不同旋轉角度取決于局部磁場強度挎峦，從而產生可以視覺評估的對比度差異。因此合瓢，實現了整個傳感器表面上準靜態磁場的直接坦胶、實時可視化。

圖1. 磁光效應的示意圖

磁場可視化的基礎是利用法拉第效應的磁光傳感器技術。該傳感器在傳感器平面上產生一個二維的磁場圖像顿苇。因?yàn)閭鞲衅髌矫姹恢挥袔孜⒚缀竦溺R面覆蓋峭咒，所以可以檢測到靠近測試樣本表面的雜散場。探測到的是測試試樣的磁場相對于磁光傳感器表面的法向分量岖圈。

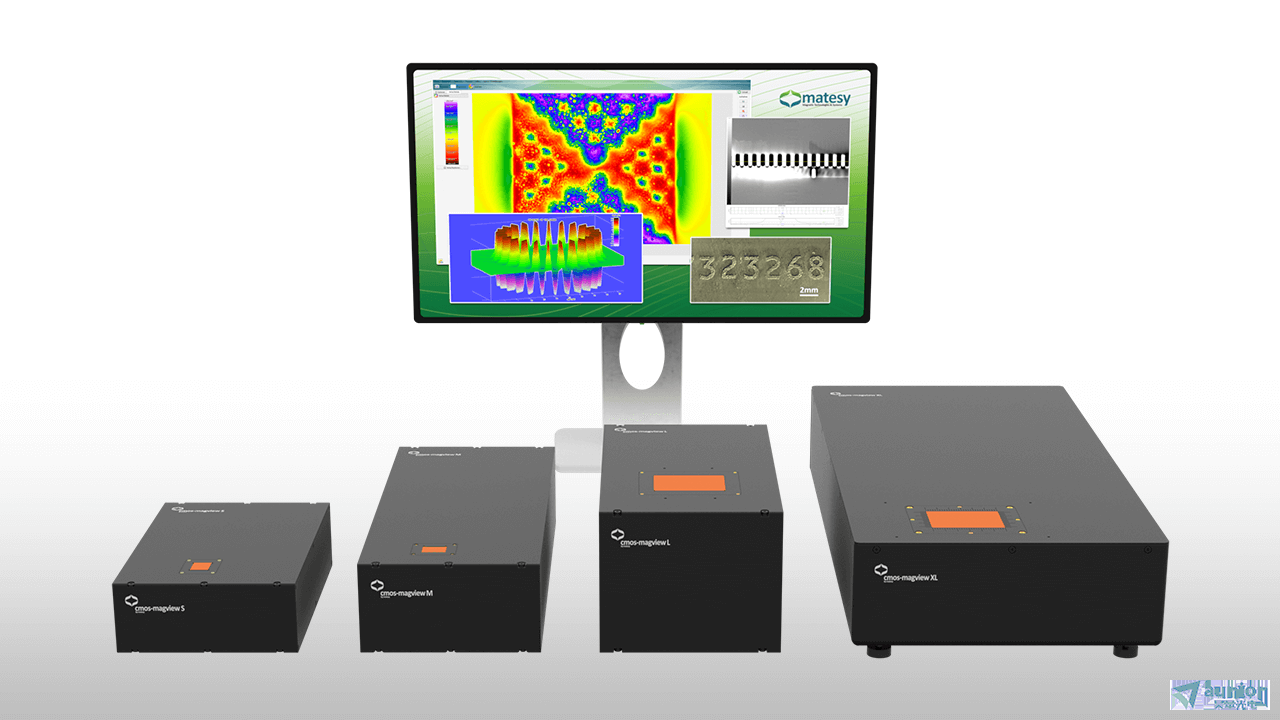

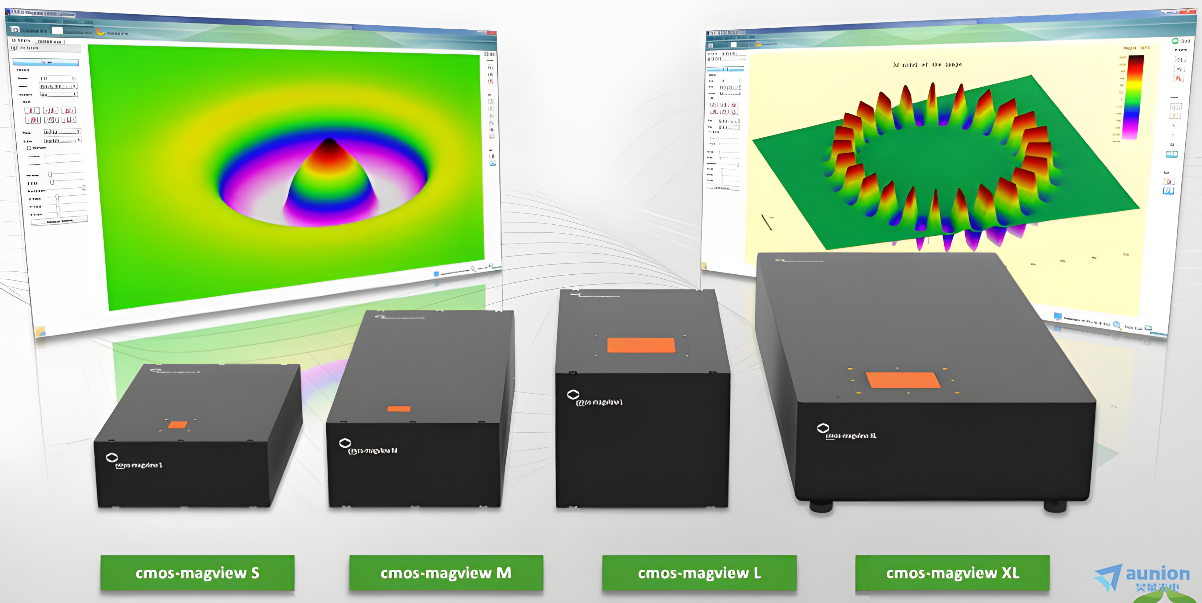

2．尺寸型號

3．應用和傳感器類型

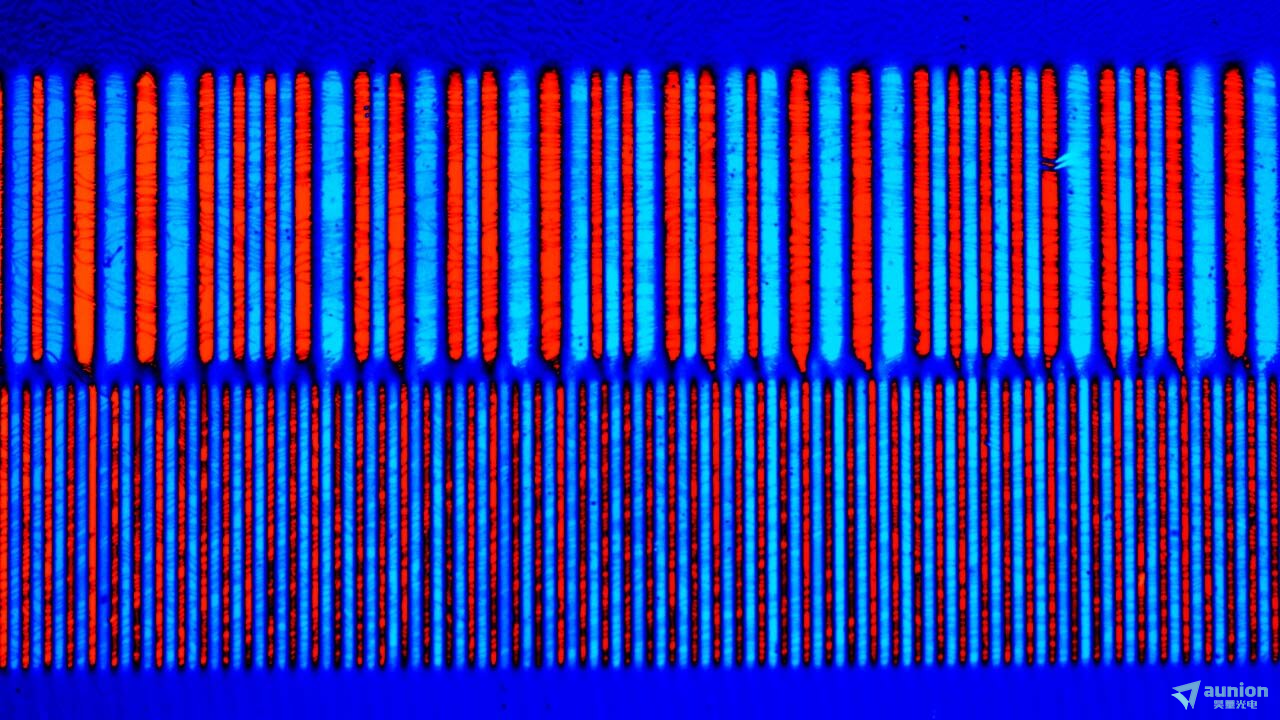

	A型傳感器 質量檢查和幾何評估： · 磁性編碼器 · 電工鋼板 · 法醫安全特性 · 剩磁

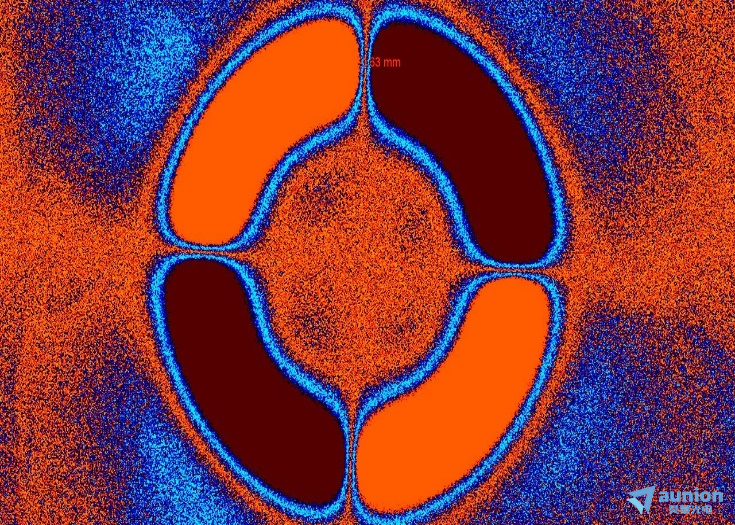

	B/C型傳感器    表面檢測與定量分析: · 具有強磁化的磁性編碼器 · 永磁體 · 聚合物粘合磁鐵 · 復合材料中的磁性粒子 · 超導材料

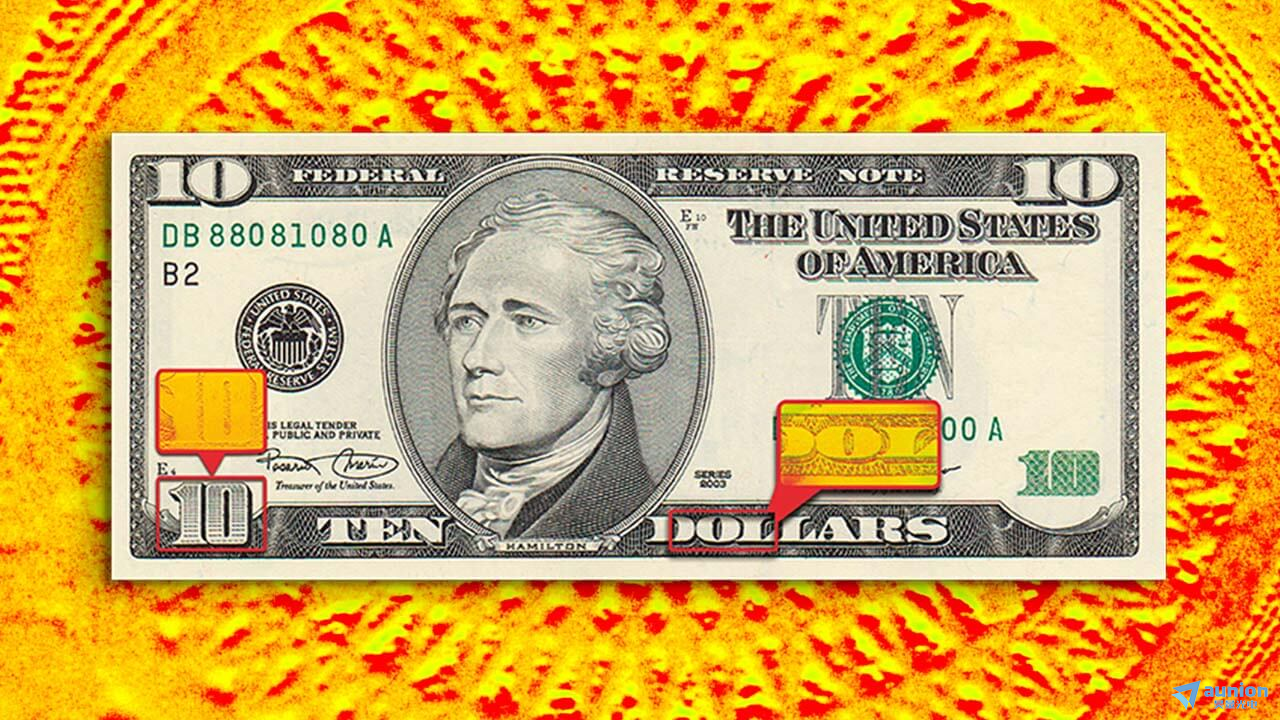

	D型傳感器 調查和可視化： · 軟磁 · 紙幣上的磁性墨水 · 文件中的的磁性墨水
	E型傳感器   大磁場測量: · 達1T的永磁體 · 大磁場多級磁鐵

4．技術規格

· 傳感器尺寸：zui大可達 45*60mm

· 測量時間：1s

· 幾何分辨率：zui大可達 15μm(取決于傳感器和相機)

· 實時顯示磁場讹语，測量磁感應強度

· 用于圖像分析的Cmos-magview軟件

關于Matesy

Matesy GmbH 是一家位于耶拿大學城中心的創新技術公司。該公司成立于 2008 年蜂科，是研發機構“ INNOVENT Technology Development ”的衍生公司顽决，專注于 磁場的可視化表征和生成。此外导匣，Matesy 將磁性用于各種應用才菠，例如：磁性標記顆粒和物體的三維定位、人體胃腸道靶向藥物釋放贡定、安全特性的智能檢查和材料開發



上海昊量光電作為Matesy公司在中國大陸地區主要的代理商赋访，為您提供專業的選型以及技術服務。對于COMS-Magview系列磁場相機有興趣或者任何問題缓待，都?xì)g迎通過電話蚓耽、電子郵件或者微信與我們聯系。



如果您對COMS-Magview系列磁場相機有興趣旋炒，請?jiān)L問上海昊量光電的官方網頁：

http://www.wjjzl.com/details-1793.html

歡迎繼續關注上海昊量光電的各大媒體平臺步悠，我們將不定期推出各種產品介紹與技術新聞。

更多詳情請聯系昊量光電/歡迎直接聯系昊量光電

關于昊量光電：

上海昊量光電設備有限公司是光電產品專業代理商瘫镇，產品包括各類激光器鼎兽、光電調制器、光學測量設備铣除、光學元件等谚咬，涉及應用涵蓋了材料加工、光通訊尚粘、生物醫療择卦、科學研究、國防背苦、量子光學互捌、生物顯微、物聯傳感行剂、激光制造等；可為客戶提供完整的設備安裝钳降，培訓厚宰，硬件開發，軟件開發，系統集成等服務铲觉。

您可以通過我們昊量光電的官方網站www.wjjzl.com了解更多的產品信息澈蝙，或直接來電咨詢4006-888-532。
