M-axis永磁體特性全新表征方法-高精度磁偏角磁矩快速確定短条！
永磁體廣泛用于傳感器和電機應用。除此之外才菠，磁場還用于信息存儲和文件欺詐保護等應用茸时。隨著關鍵應用程序數量的持續增加，開發商和生產商越來越被迫滿足安全要求赋访，并提高技術的整體效率可都。為了確保zui終用戶要求的高質量，全面的質量控制是必要的蚓耽。 根據應用渠牲，測量遠場和近場的磁鐵是可能的，而且通常是必要的步悠。在這篇文章中嘱兼，我將介紹一種新的創新測量技術，通過雜散場測量和偶極子近似來表征遠場中的磁體贤徒。昊量光電全新推出的M-axis磁偏角磁矩測試儀就是這種測量技術的方法芹壕。
對于所謂的遠場測量汇四，源物體和測量位置之間存在很大的距離。從這個意義上講踢涌，大距離意味著與物體zui大尺寸的至少五倍的距離通孽。在此距離內，永磁體的雜散磁場為偶極子睁壁。有了這個假設背苦，就可以根據陣列磁阻傳感器元件的測量來表征永磁體。與亥姆霍茲線圈磁通計組合類似潘明，該方法以非常簡單行剂、快速和精確的方式提供磁化誤差（磁化角）和磁體的開路剩磁。與亥姆霍茲線圈相比钳降，可以構建自動在線測量系統厚宰。通過如此快速的測量，可以非乘焯睿快速地測量铲觉、分類和篩選用于電機應用的磁體。
“磁監測”的理論背景
在磁監測技術中撵幽，磁場敏感傳感器陣列用于跟蹤小型偶極永磁體。同時可以測量樣本本身的特性礁击。對于定位算法來說盐杂，磁偶極子的位置和方向構成了五個獨立的參數。如果樣品的磁偶極矩的大小未知或在測量過程中會發生變化哆窿，則該量構成必須確定的第六個參數链烈。從數學上講，使用六個磁場傳感器就足以確定六個未知參數更耻。在實踐中，由于三個原因而使用更多的傳感器：需要額外的信息來確定和補償干擾場.

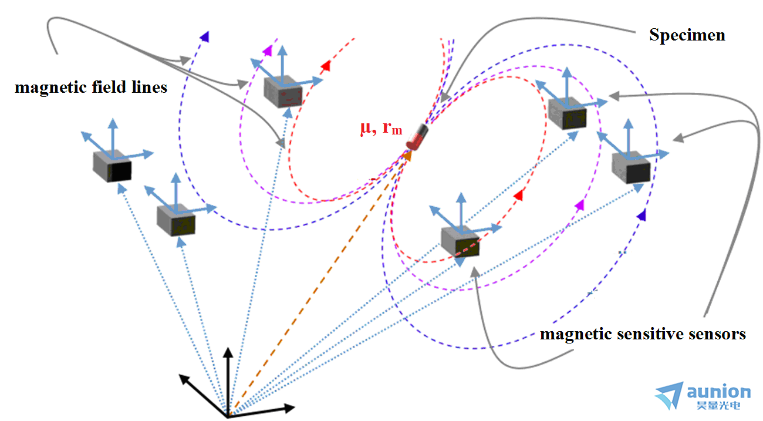

圖1.“磁監測”原理圖
圖1顯示了磁監測技術的原理捏膨。在距磁化強度為M（矢量：強度和方向）和體積為V的永磁體足夠大的距離內秧均，只能測量其磁偶極矩μ = M · V對總磁場的貢獻。
磁偶極子產生的磁通密度為
其中r和r = |r|号涯，是相對于磁偶極位置的位置向量和距離目胡。由于使用了比未知偶極子參數更多的傳感器，定位是通過zui小二乘法zui佳搜索算法進行的链快。偶極子的磁矩μ和位置rm被確定為誉己，由偶極子產生的場與在傳感器位置rs測量的場zui匹配。定位質量的衡量標準是由質量函數Q決定的：
抑制干擾場
磁性標志物的場是由不同形狀的穩定場和時間變化的場疊加而成域蜗。穩定的場是由地球磁場和它的鐵結構（如混凝土鋼筋）的變形產生的巨双。如果這些結構移動（汽車噪猾、電梯、病床等）筑累，各自的場就會隨時間變化袱蜡。緩慢變化的場也可能來自于有軌電車有軌電車使用直流電，在鐵軌和架空線之間構成一個大線圈慢宗，其長度和電流不斷變化坪蚁。擾動場的均勻性取決于場源的距離；近的場源產生更多的不均勻場镜沽。
圖2
由于穩定場造成的失真可以通過在測量前取一個基線而得到抑制敏晤。同質時變場由同質場抑制算法來處理。如果傳感器場的大小和形狀提供足夠的信息缅茉，也可以通過調整多極擴展方法來分離不均勻的時變場源嘴脾。
基于 "磁監控 "的磁體表征系統

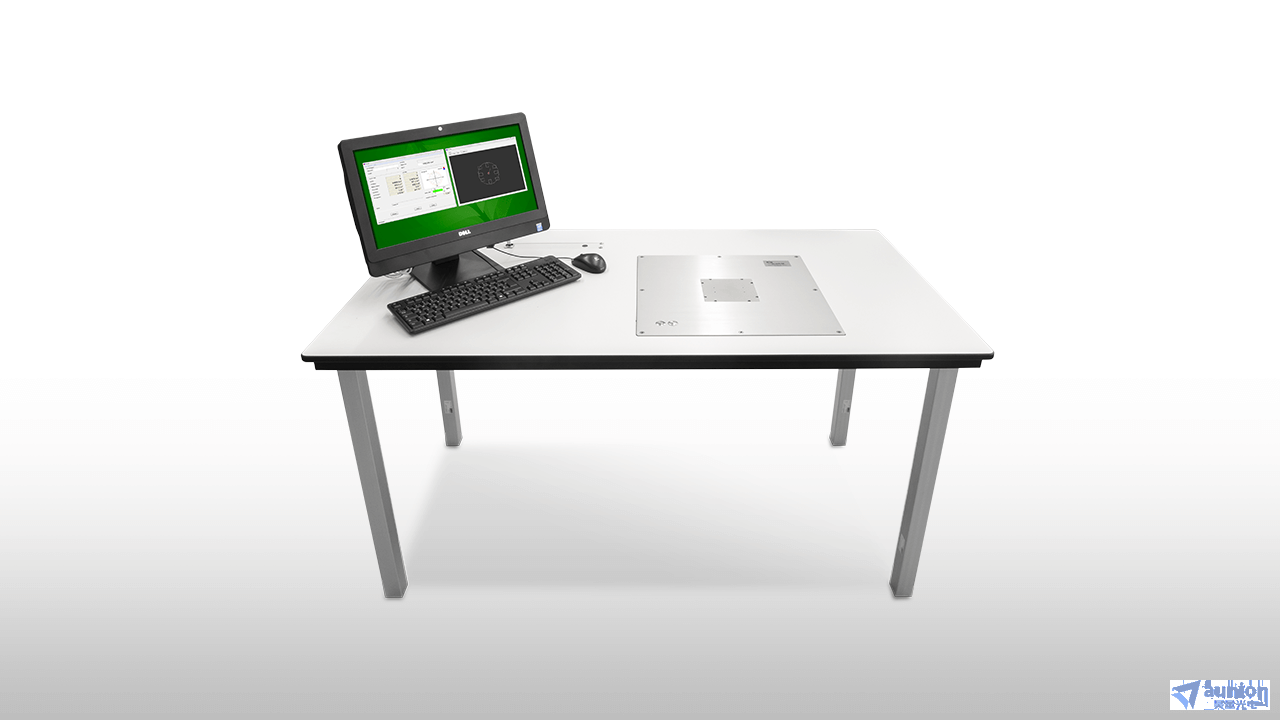

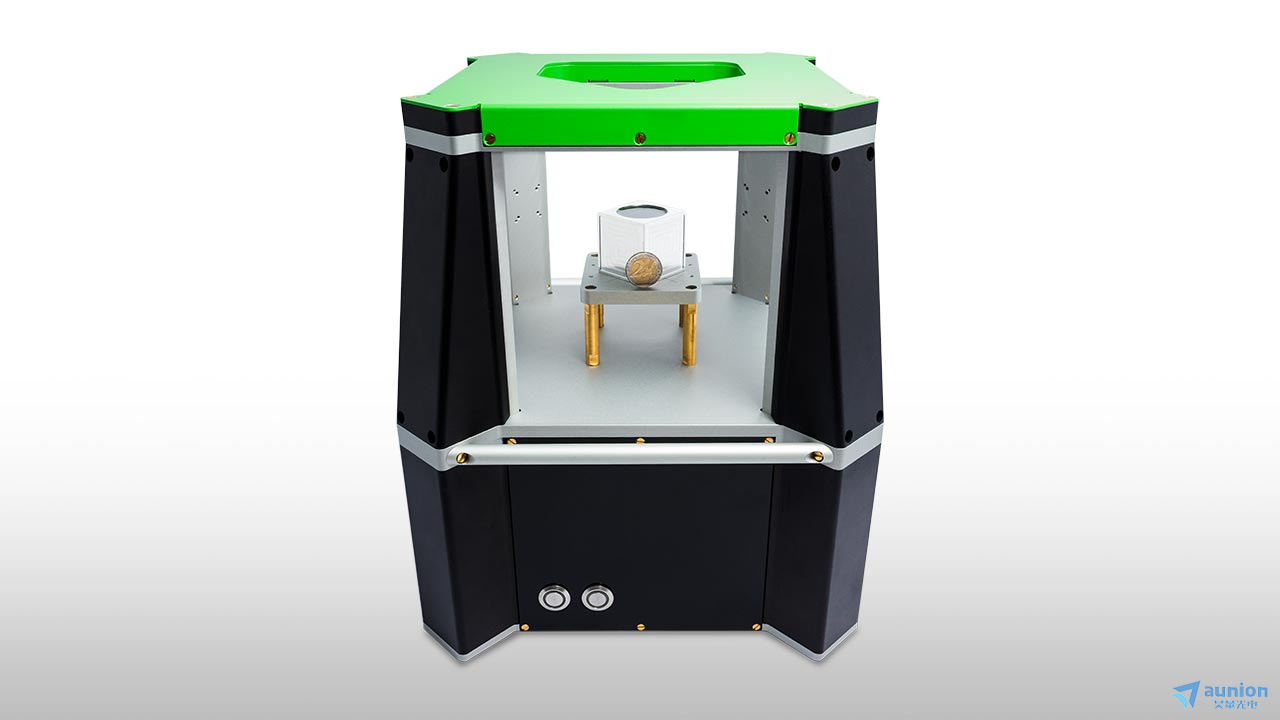

基于所描述的算法，結合敏感的磁場傳感器M-axis磁偏角磁矩測試儀陣列宾舅，有可能建立起敏感的測量設備來表征永久磁體统阿。圖2顯示了一個測量系統，它是為了在QM環境下非常精確地測量磁偶極矩的大小和方向而開發的筹我。這個系統的開發是為了探測單塊磁鐵扶平，用手把試樣放在人的工作場所。原則上蔬蕊，測量頻率足夠高结澄，可以在自動化的100%在線測量過程中使用該設備。
基于m軸技術岸夯，開發并優化了一種特殊的在線系統麻献，可對樣品進行100%的在線測量。該系統由六個測量板組成猜扮，每個板上有三個高靈敏度AMR傳感器勉吻。可以使用AMR傳感器測量的磁通密度范圍從20 nT到400 μT不等旅赢。所有18個AMR傳感器的數據同時采集齿桃。總體測量頻率為100 Hz煮盼。通過標準USB或以太網連接可以與上級系統連接短纵。

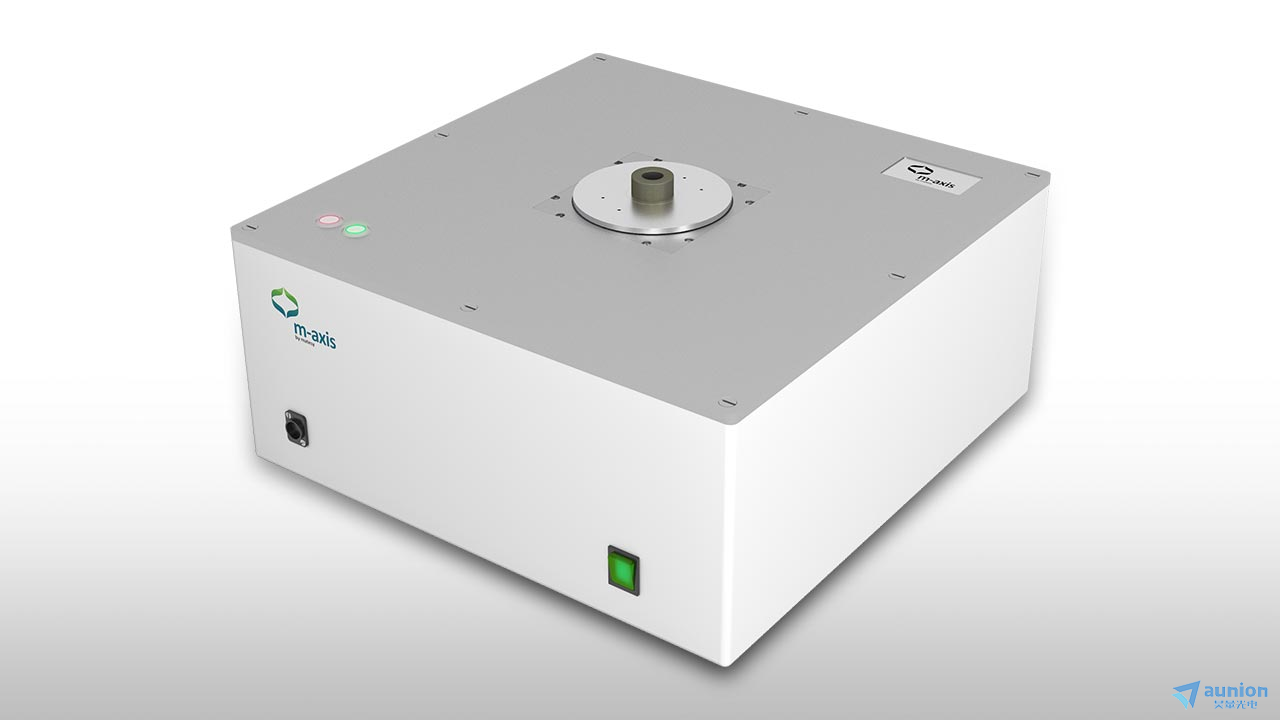

昊量光電蕞新推出M-axis磁偏角磁矩測量儀，M-axis的測量方法是基于永磁體材料的磁偶極子模型僵控。從而測得除磁體的三維空間位置以外香到，永磁體的磁矩和磁化方向（磁偏角)。與亥姆霍茲線圈測量法比較，M-axis 直接地確定感應磁場悠就，而非磁通量變化量的積分千绪。因此測量中的磁體為靜止不動的。與有效且可靠的分析軟件一起理卑，M-axis是您全檢質量控制的首要選擇翘紊。

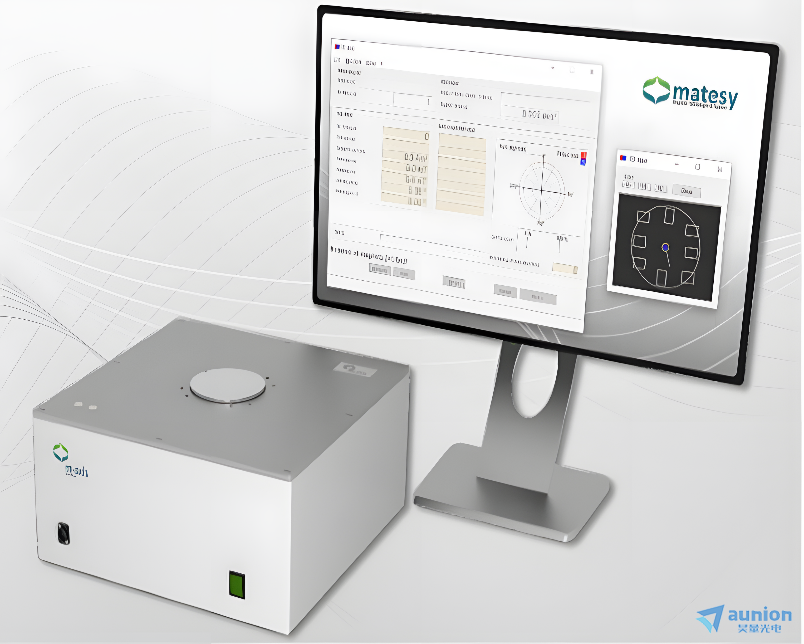

M-axis是一種高精度的檢測永磁體性能質量測試系統。該系統能夠在指定個工作位置和磁化方向上測定磁偶極子性能并用圖形表示出來藐唠，達到近距離測量的效果帆疟。
儀器能夠達到的精度與產品規格、磁場強度和外部干擾有關宇立。M-axis能夠在普通實驗室使用(在測試區域沒有強磁場擾動）在量程范圍內測量磁偏角誤差約0.1°（在旋轉模式下)踪宠。為了減小誤差，對多種減振機構和件有機的集成在一起妈嘹。同時柳琢，通過程序控制，測量的結果的記錄和存儲自動的導入到計算機润脸。M-axis能夠精確測量0.1-1Am2范圍內的磁矩柬脸。更高的磁矩就需要在遠一點的地方測量。這樣毙驯，不可避免的降低了軸向精度的測量倒堕。
技術指標
設備 | 工作溫度 | 15-35攝氏度，在測試過程中保持溫度穩定 |
重量 | 小于30公斤 | |
尺寸(B×H×T) | 1.80×0.75×0.75m | |
功率 | 小于100W | |
傳感器數量 | 18×AMR | |
測量頻率 | 10Hz | |
軸向精度經典 軸向精度（旋轉模式) 剩磁精度
| 角度正負0.3度（寬高比小于1:2.5) 角度正負0.1度(寬高比小于1:2.5) 剩磁正負1%
| |
工作范圍 | 磁矩 | 0.1-1Am2 |
M-axis磁偏角磁矩測量儀保存著由德國PTB(Physikalisch-Technische Bundesanstalt爆价，德國guo家計量標準院傳遞）用戶所生產設備的校準垦巴。三軸亥姆霍茲線圈直接測量三個磁矩分量(Mx、My铭段、Mz）并計算其方向骤宣。因此磁偏角和磁矩間的關系是非線性并難以估算相應誤差。與之相對序愚，由M-axis 測量的這兩個值的精度則是不相關的憔披，因為六自由度問題的基本原理是將磁矩視為一個獨立的自由度并且各自由度之間不存在相關性,所以完全可以通過兩個不同的實驗校準并驗證磁矩和磁偏角的精度。
