一篇文章看懂：什么是SENIS完全集成3軸磁傳感器？
為了測量電磁鐵和永久磁鐵產生的從 10-6 到 102 T 的非均勻磁通密度拖陆，通常使用帶霍爾探頭的特斯拉計弛槐。為了同時測量磁通密度的三個正交分量，需要使用三軸霍爾探頭依啰。根據目前傳統的的技術水平乎串，三軸霍爾探頭由三個霍爾板組成，這三個霍爾板分別位于一個小立方體的三個相互正交的面上速警。單個霍爾板的尺寸及其定位公差嚴重限制了可實現的空間分辨率和測量磁通密度矢量的角度精度叹誉。此外，連接霍爾裝置的導線中的電磁感應也限制了這種霍爾探頭的有用帶寬闷旧。此外长豁，平面霍爾效應通常會產生額外的誤差。在基于量子阱的霍爾板中忙灼，平面霍爾效應很弱匠襟，但問題依然存在。
為了解決這個問題该园，在一個點上檢測三個方向的磁性酸舍。SENIS開發了一種劃時代的“完全集成3軸磁傳感器”，使之成為可能里初。這就是“完全集成的三軸磁傳感器”父腕。 該傳感器可以在所有情況下測量精確的3D矢量，例如永磁體的鄰近磁場青瀑、小線圈產生的磁場和時間變化璧亮，這在過去是不可能的。

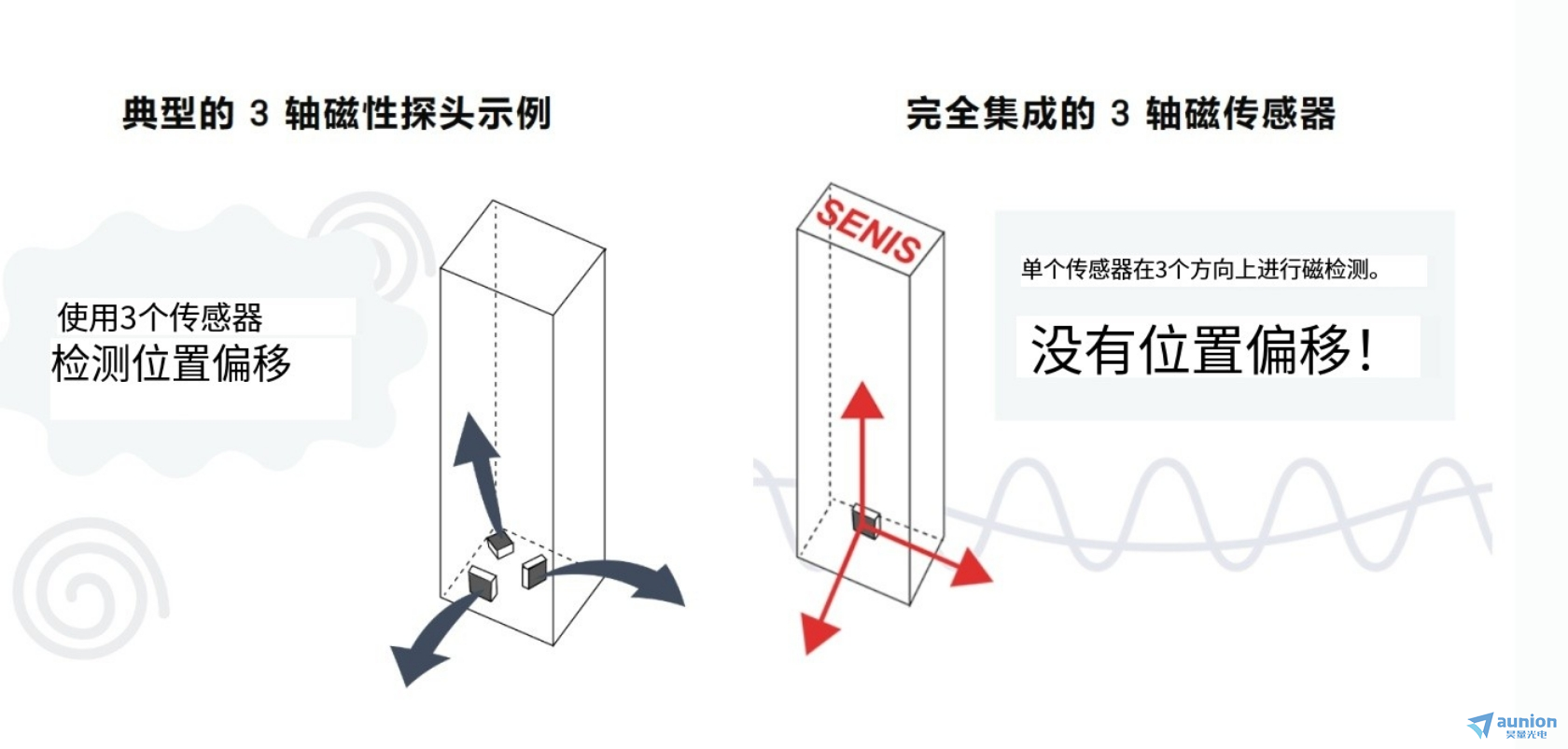

圖1. 傳統的霍爾片3軸探頭（左）和SENIS完全集成3軸磁傳感器（右）
3軸磁性探頭的配置 | 傳統的霍爾片3軸探頭 | SENIS完全集成3軸磁傳感器 |
磁化位置 | 3個位置 | 一個位置（單點） |
磁感應位置的錯位量 | 取決于 傳感器位置（約0.5mm~10mm） | 無錯位 |
傳感器的相對角度誤差 | 通常不標注（過大） | ±0.1°以內 |
溫度傳感器 | 無 | 安裝在傳感器芯片中 |
探頭形狀 | 約1~2種 | 8種類型+定制自由 |
一枝嘶、 完全專li技術的SENIS完全集成3軸磁傳感器
二、 SENIS完全集成三軸磁傳感器的功能

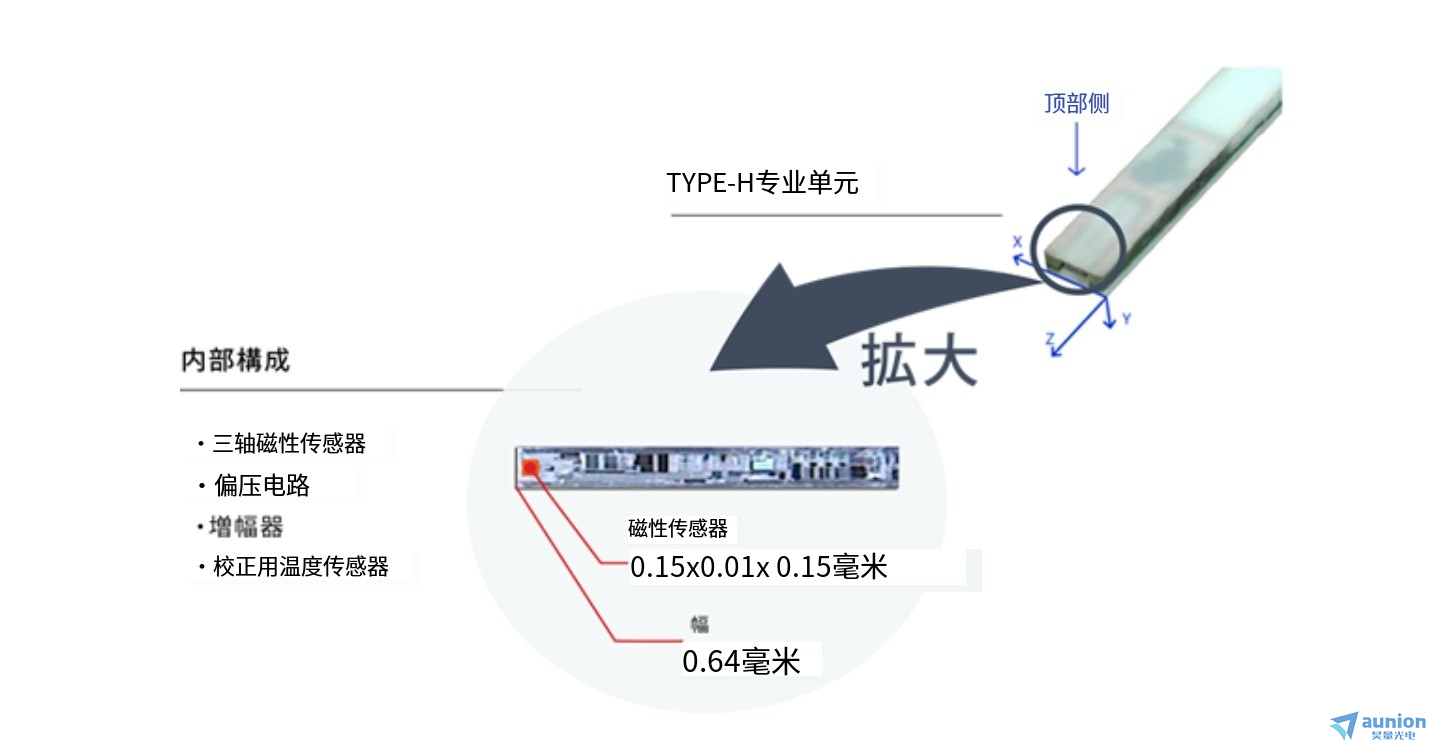

除了磁傳感器外哑诊，完全集成的3軸磁傳感器還集成了偏置電路和放大器群扶，以提高頻率特性和抗噪性，甚至在寬度僅為 0.64 m 的單個芯片上集成了溫度傳感器镀裤，用于因溫度變化而進行靈敏度校正竞阐。
1.敏感區域僅為0.15mm × 0.1mm × 0.15mm
2.3個方向相對角度誤差在±0.1以內
3.頻率響應：高達25Khz（-3db）
4.溫度特性±100ppm/°C
三、 SENIS完全集成三軸磁傳感器放大圖
四．SENIS完全集成三軸磁傳感器詳細信息

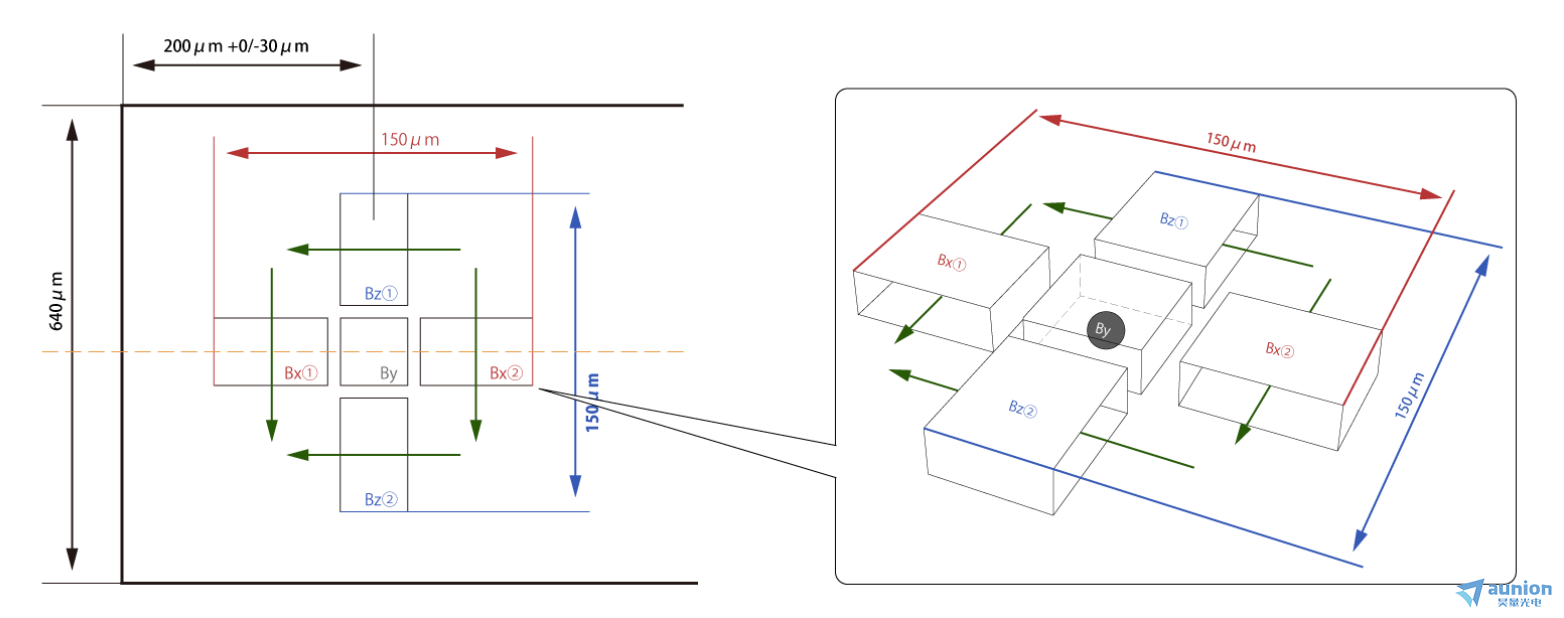

圖2. 磁性傳感器內部有5個感磁區域暑劝。通過取BZ1和BZ2的平均值骆莹，虛擬地求出By傳感器位置的Bz磁場。同樣地担猛，通過取Bx1和Bx2平均值來求出By傳感器位置的Bx磁場幕垦，可在同一點上收集Bx、By傅联、Bz先改。
五．搭配SENIS完全集成三軸磁傳感器的霍爾探頭類型：
| Hall Probe Type: | 類型 | External Dimensions（外殼尺寸）: L x W x H (mm) | 特點 | |
Type A 1)
| 堅固型 | 長度：16.5 寬度：5.0
| 探頭表面到傳感器傳感器 的距離：1.0±0.1mm | |
Type C 2)
| 高溫測量型 | 長度：8.0 寬度：4.0 | 探頭表面到傳感器傳感器 的距離：0.45±0.05mm 溫度 | |
Type H 3)
| 長型1 | - HL長度：71 - HM長度：47 - HS長度：8 | ||
Type K 4)
| 長型2 | - KL長度：71 - KM長度：47 - KS長度：8 寬度：2.0 | ||
Type L 5)
| 長型3 | -LL長度：71 -LM長度：47
|
六．搭配SENIS完全集成三軸磁傳感器的高斯計/特斯拉計匯總類型：

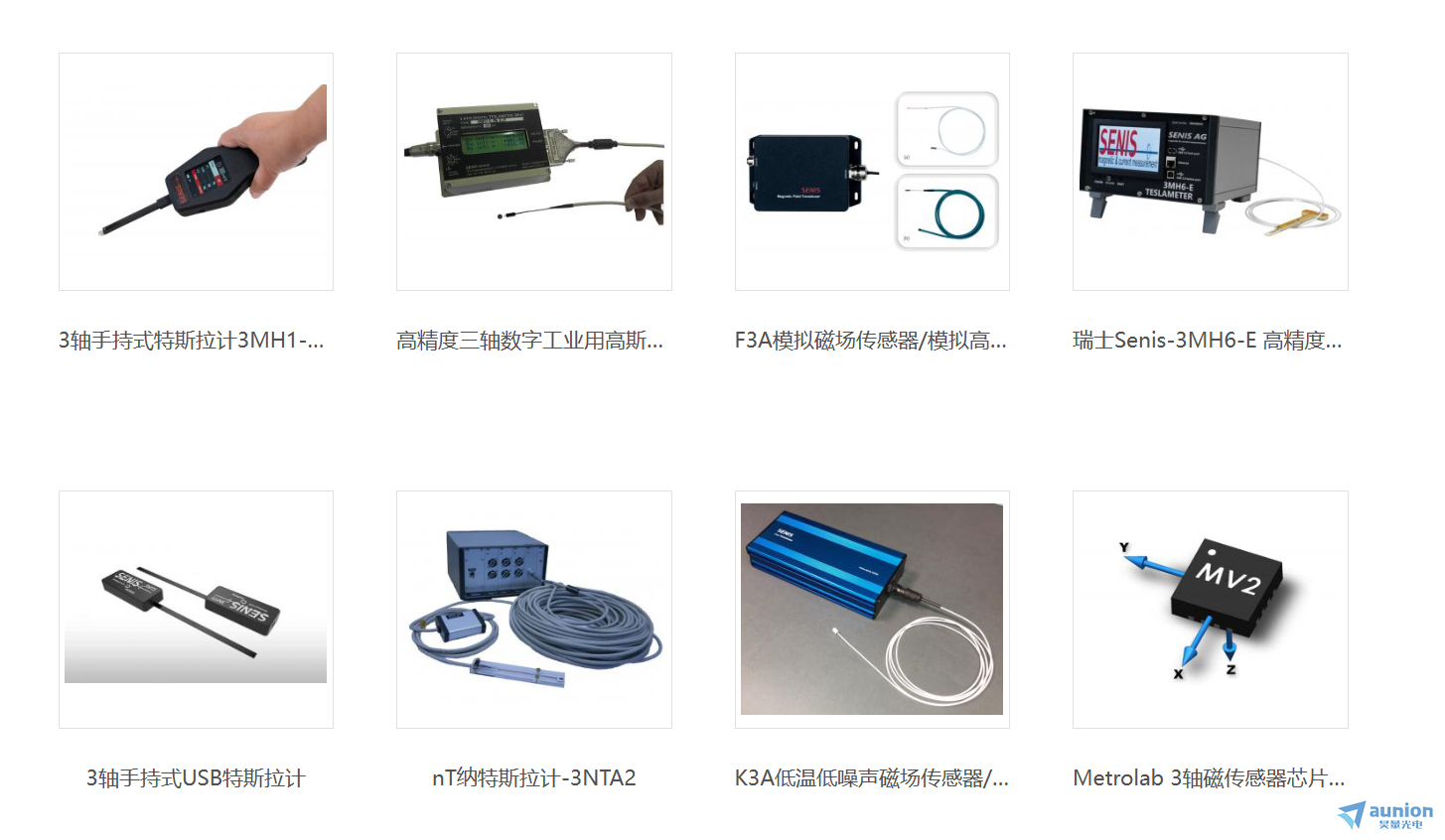

SENIS數字特斯拉計/高斯計基于SENIS?的模擬磁場傳感器電子設備，其頂部添加了數字模塊蒸走，具有顯示器仇奶，通信端口，數字?jǐn)?shù)據校正等比驻。SENTIS提供不同類型的特斯拉計该溯，具有不同的磁性分辨率，精度嫁艇，f帶寬朗伶，噪聲水平和功能和處理選項（手持式，臺式步咪，機架式）
3MH3特斯拉計论皆，適用于工業和實驗室應用，具有良好的精度猾漫，分辨率和f帶寬
3MH6臺式特斯拉計点晴，用于實驗室應用，具有非常高的分辨率和精度以及良好的f帶寬
3MTS 手持式特斯拉計悯周，探頭支架堅固粒督，精度高
1 軸、2 軸或 3 軸 Nanoteslameter 3NTA1禽翼，用于極低磁場
鏈接：http://www.wjjzl.com/three-level-362.html
